4AT-10

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

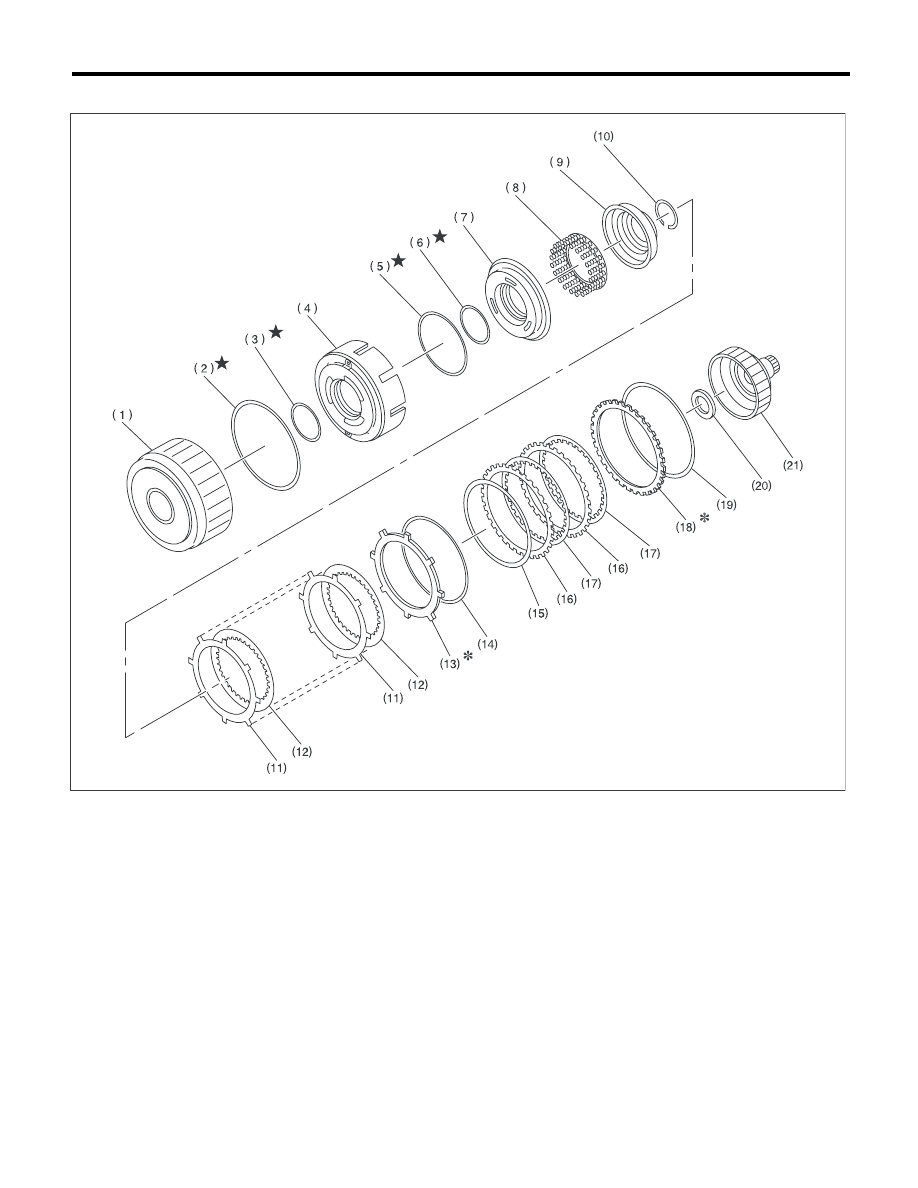

5. МУФТА ВЫСШИХ ПЕРЕДАЧ И МУФТА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

(1)

Барабан муфты высших передач

(8)

Пружинный держатель

(15) Тарельчатый диск

(2)

Манжетное уплотнение

(9)

Корзина сцепления

(16) Ведомый диск (муфта передачи

заднего хода)

(3)

Кольцо с D-образным профилем

(10)

Пружинное стопорное кольцо

(17) Ведущий диск (муфта передачи

заднего хода)

(4)

Поршень муфты заднего хода

(11)

Ведомый диск (муфта высших
передач)

(18) Стопорный диск (муфта переда-

чи заднего хода)

(5)

Кольцо с D-образным профилем

(12)

Ведущий диск (муфта высших
передач)

(19) Пружинное стопорное кольцо

(6)

Кольцо с D-образным профилем

(13)

Стопорный диск (муфта высших
передач)

(20) Упорный игольчатый подшипник

(7)

Поршень муфты высших передач

(14)

Пружинное стопорное кольцо

(21) Ступица муфты высших передач

AT-00006

4AT-11

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

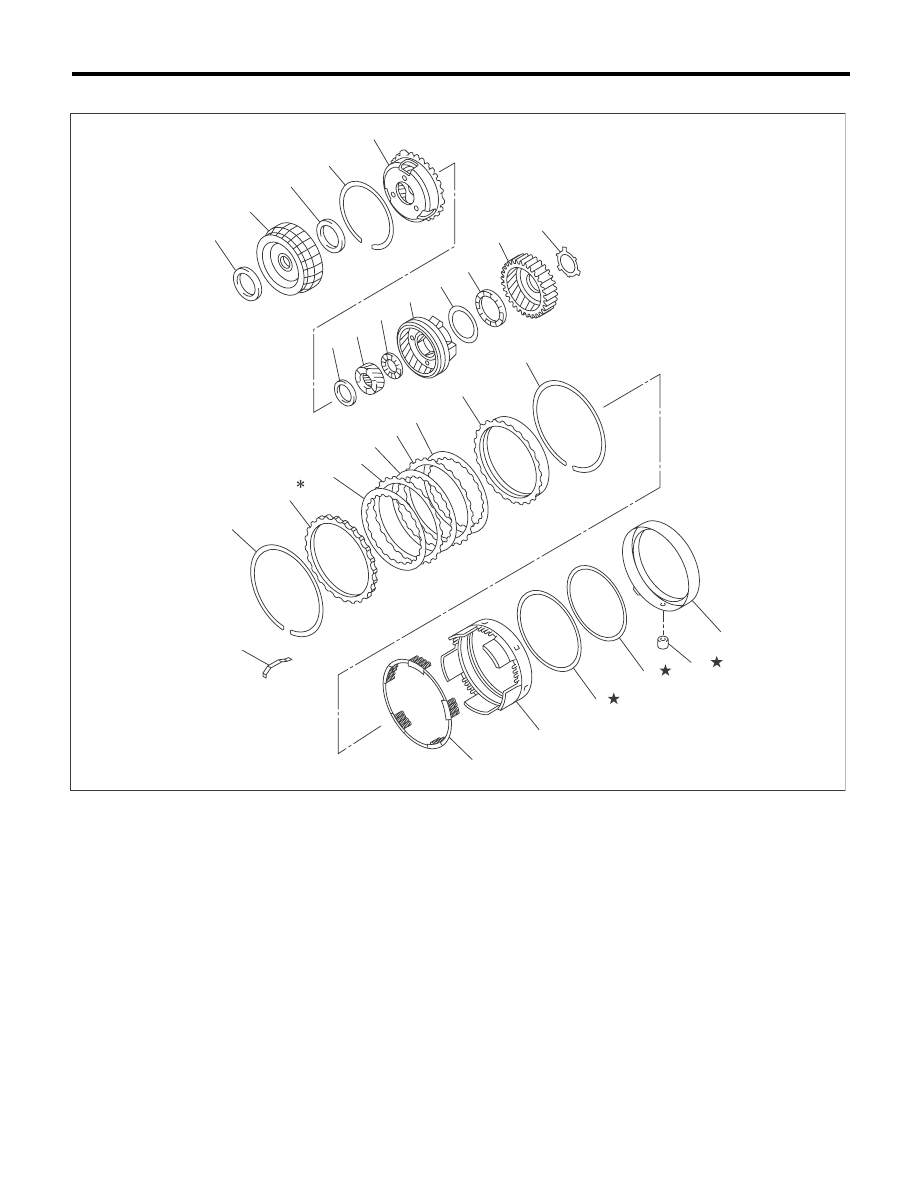

6. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И ТОРМОЗ 2-4 ПЕРЕДАЧ

(1)

Упорный игольчатый подшипник

(10)

Шайба

(19) Пружинное стопорное кольцо

(2)

Передняя центральная шестерня

(11)

Упорный игольчатый подшипник

(20) Пружинный держатель

(3)

Упорный игольчатый подшипник

(12)

Задняя шестерня внутреннего
зацепления

(21) Поршень тормоза 2-4 передач

(4)

Пружинное стопорное кольцо

(13)

Шайба

(22) Кольцо с D-образным профилем

(5)

Переднее водило планетарной
передачи

(14)

Пружинное стопорное кольцо

(23) Кольцо с D-образным профилем

(6)

Упорный игольчатый подшипник

(15)

Стопорный диск

(24) Держатель поршня тормоза 2-4

передач

(7)

Задняя центральная шестерня

(16)

Ведущий диск

(25) Уплотнение тормоза 2-4 передач

(8)

Упорный игольчатый подшипник

(17)

Ведомый диск

(26) Плоская пружина

(9)

Заднее водило планетарной пе-
редачи

(18)

Нажимной задний диск





AT-00007

(1)

(2)

(3)

(4)

(5)

(6)

(14)

(15)

(16)

(16)

(16)

(18)

(17)

(20)

(26)

(17)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(19)

(21)

(22)

(23)

(25)

(24)

4AT-12

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

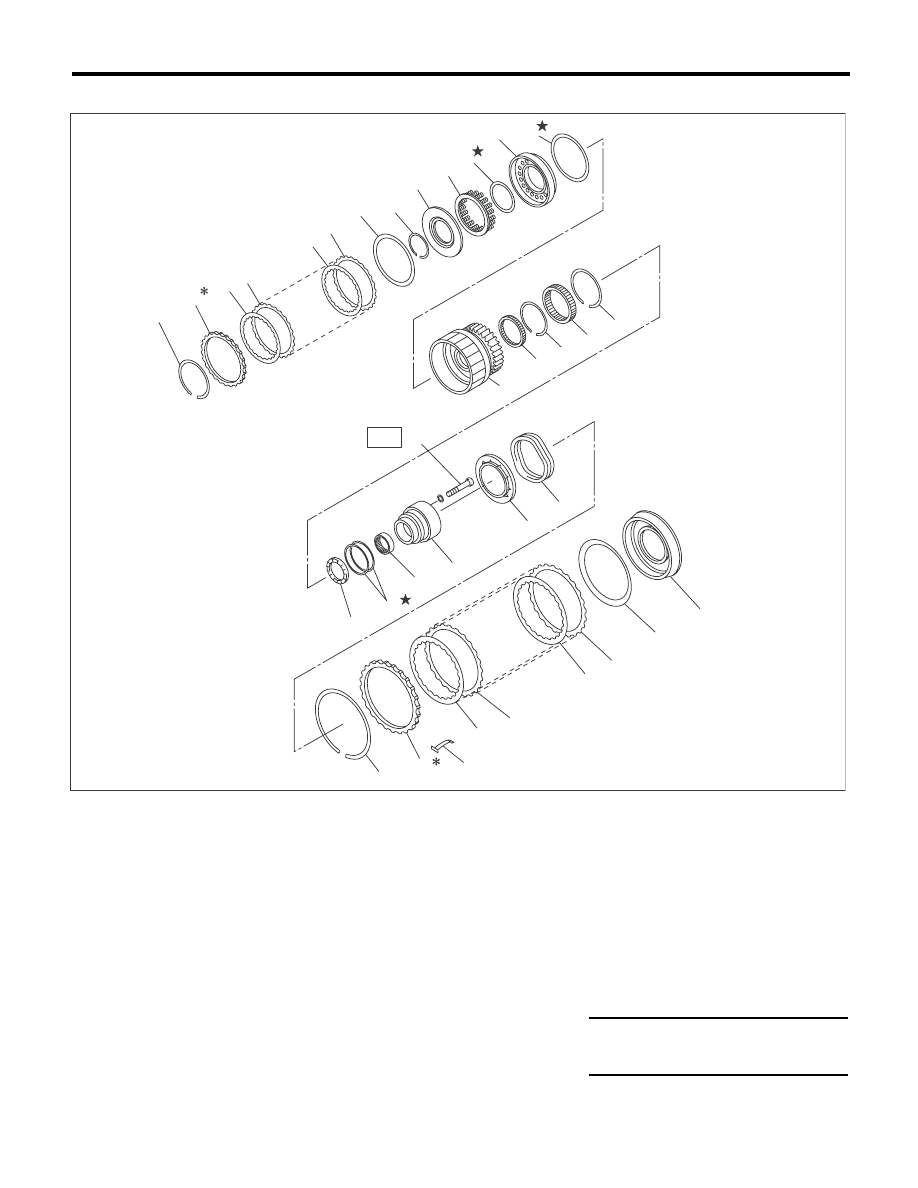

7. МУФТА НИЗШИХ ПЕРЕДАЧ И ТОРМОЗ НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА

(1)

Пружинное стопорное кольцо

(12) Ступица муфты низших передач

(23)

Возвратная пружина

(2)

Стопорный диск

(13) Игольчатый подшипник

(24)

Пружинное стопорное кольцо

(3)

Ведущий диск

(14) Пружинное стопорное кольцо

(25)

Стопорный диск

(4)

Ведомый диск

(15) Односторонняя муфта

(26)

Плоская пружина

(5)

Тарельчатый диск

(16) Пружинное стопорное кольцо

(27)

Ведущий диск

(6)

Пружинное стопорное кольцо

(17) Упорный игольчатый подшипник

(28)

Ведомый диск

(7)

Крышка

(18) Уплотнительное кольцо

(29)

Тарельчатый диск

(8)

Пружинный держатель

(19) Игольчатый подшипник

(30)

Поршень тормоза низших пере-
дач и заднего хода

(9)

Кольцо с D-образным профилем

(20) Внутренняя обойма односторон-

ней муфты





(10) Поршень муфты низших передач (21) Торцовый болт

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(11) Кольцо с D-образным профилем

(22) Пружинный держатель

T: 25 (2,5, 18,4)

AT-01278

(2)

(3)

(4)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10) (11)

(12)

(17)

(24)

(26)

(25)

(27)

(28)

(27)

(28)

(29)

(30)

(18)

(19)

(20)

(23)

(21)

(22)

(13)

(14)

(15)

(16)

T

(1)

4AT-13

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

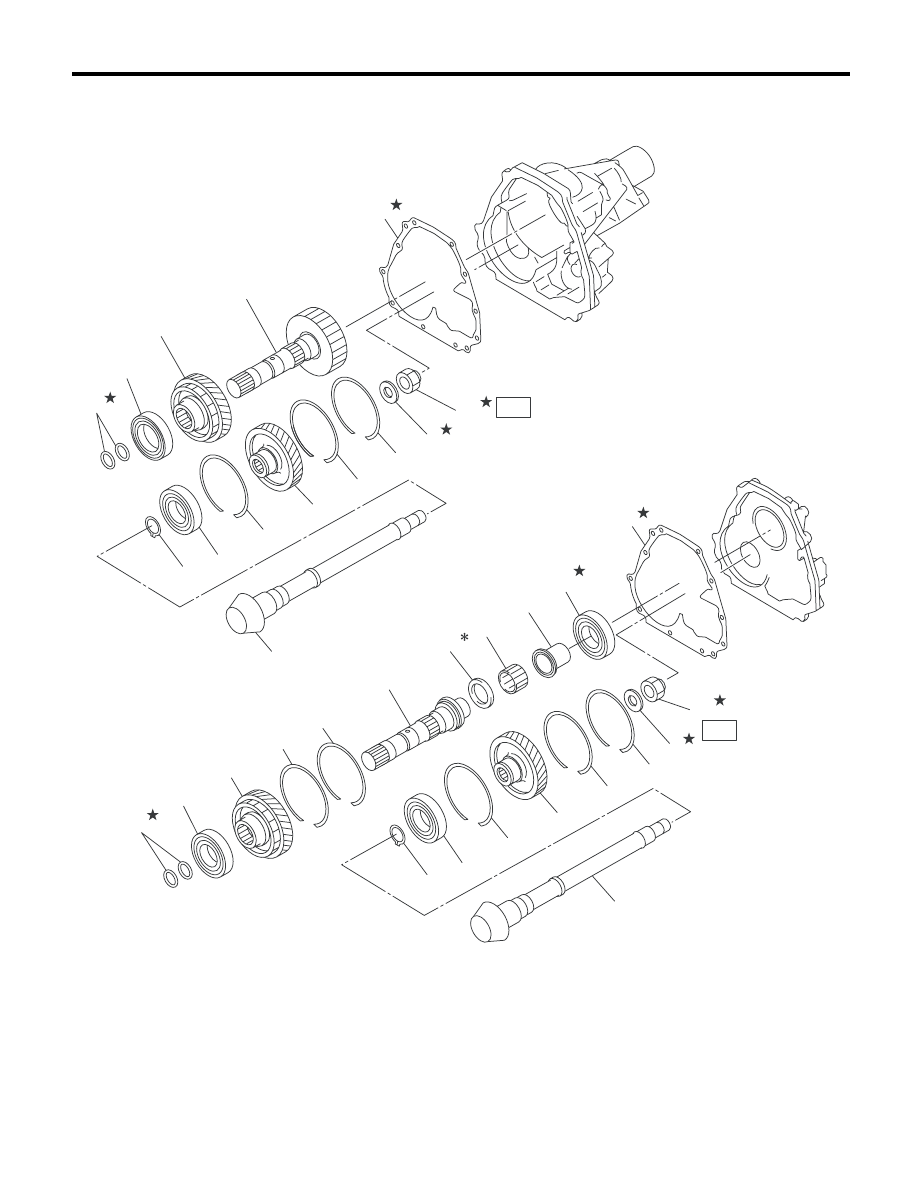

8. РЕДУКТОР

(A)

(2)

(3)

(4)

(1)

(5)

(7)

(8)

(9)

(10)

T

(11)

(8)

(8)

(6)

(1)

(B)

(2)

(3)

(5)

(12)

(16)

(8)

(8)

(7)

(8)

(9)

(8)

(8)

(6)

(10)

T

(11)

(13)

(14)

(15)

AT-04562

(17)

(17)
