4AT-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

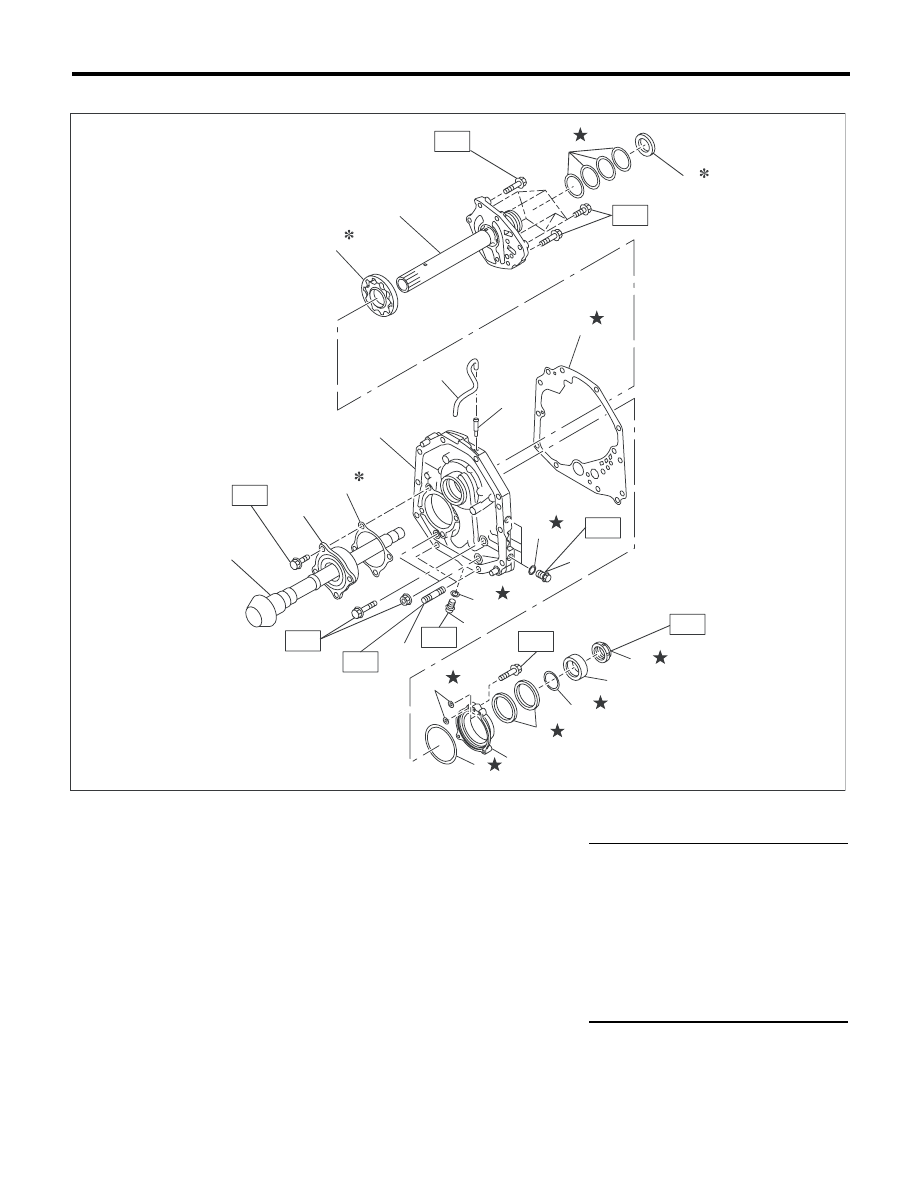

2. МАСЛЯНЫЙ НАСОС

(1)

Ротор масляного насоса

(11)

Прокладка

(21)

Контргайка

(2)

Крышка масляного насоса

(12)

Уплотнительное кольцо





(3)

Уплотнительное кольцо

(13)

Проверочная пробка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Упорный игольчатый подшипник

(14)

Резьбовая шпилька

T1: 7 (0,7, 5,2)

(5)

Вал ведущей шестерни

(15)

Уплотнительное кольцо

T2: 13 (1,3, 9,6)

(6)

Роликовый подшипник

(16)

Уплотнительное кольцо

T3: 18 (1,8, 13,3)

(7)

Регулировочная шайба

(17)

Держатель сальника

Т4: 25 (2,5, 18,4)

(8)

Корпус масляного насоса

(18)

Сальник

Т5: 40 (4,1, 29,5)

(9)

Штуцер

(19)

Уплотнительное кольцо

Т6: 42 (4,3, 31,0)

(10) Шланг сапуна

(20)

Обруч ведущей шестерни

Т7: 116 (11,8, 85,6)

AT-03594

T4

(1)

(2)

(3)

(4)

T4

(10)

(8)

(7)

(9)

(11)

(6)

(5)

T5

T6

T3

(14)

T2

(13)

(12)

(12)

(13)

T2

T7

(21)

(20)

(19)

(18)

(17)

(15)

(16)

T1

4AT-7

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

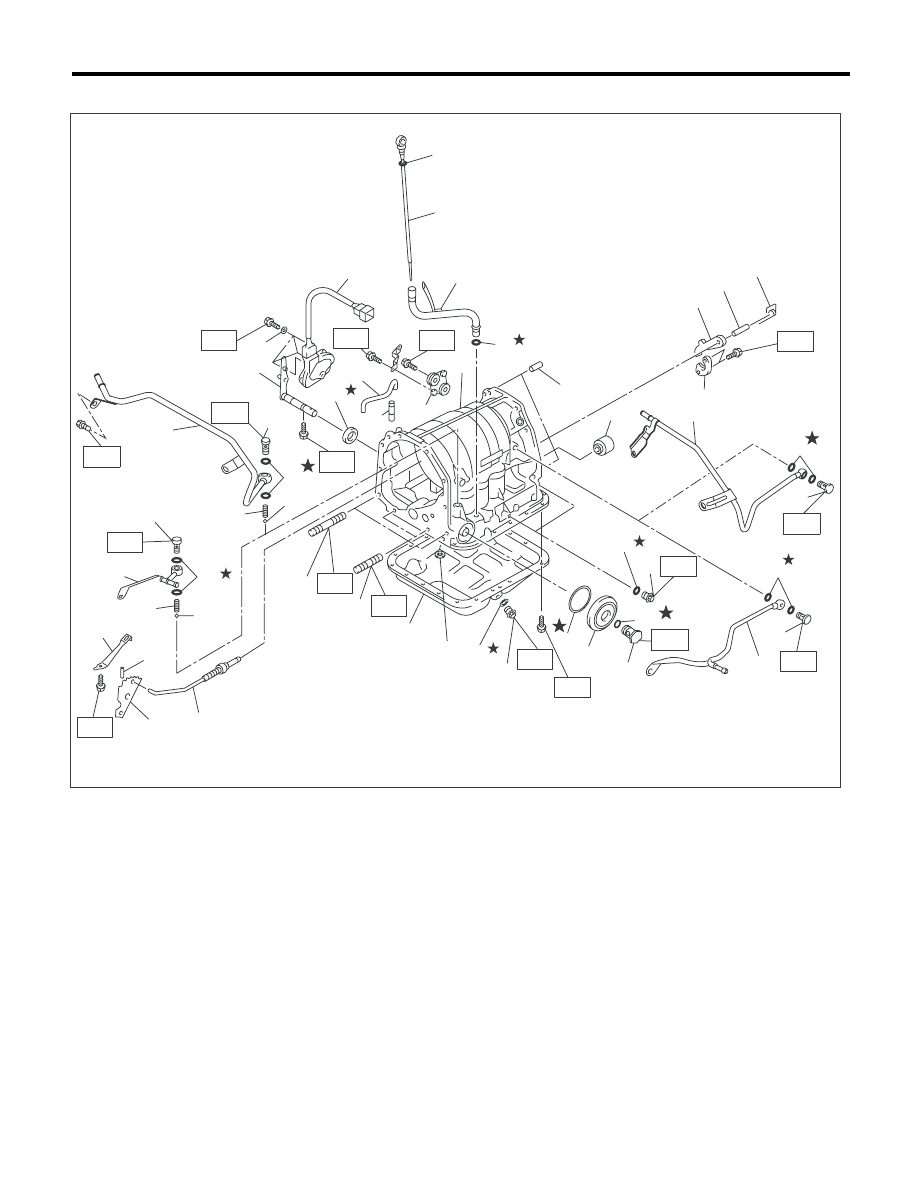

3. КОРПУС ТРАНСМИССИИ И УСТРОЙСТВО УПРАВЛЕНИЯ

T3

T1

T3

T6

T6

T8

T8

T9

T2

(1)

(36)

AT-04670

(2)

(3)

(31)

(37)

(30)

(23)

(22)

(33)

(32)

(29)

(34)

(4)

(7)

(6)

(5)

(8)

(38)

(9)

(10)

(11)

(14)

(15)

(16)

(18)

(19)

(20)

(21)

(17)

T8

T4

(35)

(9)

(11)

(40)

T9

(26)

(39)

(28)

T10

T7

T10

(28)

(24)

(25)

(24)

(25)

(27)

(26)

(44)

(43)

(42)

(41)

T8

T5

(12)

(13)

4AT-8

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(1)

Щуп уровня ATF

(21) Плата ручного режима

(40)

Впускная трубка ATF
(модель с охладителем ATF
(с функцией подогрева))

(2)

Трубка заправки масла

(22) Пружинный штифт

(3)

Уплотнительное кольцо

(23) Пружина фиксатора

(41)

Уплотнительное кольцо

(4)

Прямой штифт

(24) Шарик

(42)

Крышка

(5)

Возвратная пружина

(25) Пружина

(43)

Соединительный винт

(6)

Вал

(26) Прокладка

(44)

Прокладка

(7)

Защелка режима парковки

(27) Выпускная трубка ATF





(8)

Суппорт режима парковки

(28) Соединительный винт

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(9)

Прокладка

(29) Сальник

T1: 3,4 (0,3, 2,5)

(10)

Впускная трубка ATF

(30) Рычаг селектора диапазонов

T2: 5 (0,5, 3,7)

(11)

Соединительный винт

(31) Узел выключателя блокиратора

T3: 6 (0,6, 4,4)

(12)

Уплотнительное кольцо

(32) Штуцер

Т4: 12 (1,2, 8,9)

(13)

Проверочная пробка

(33) Шланг сапуна

Т5: 13 (1,3, 9,6)

(14)

Сливная пробка (ATF)

(34) Корпус трансмиссии

Т6: 18 (1,8, 13,3)

(15)

Прокладка

(35) Узел пластины

Т7: 21 (2,1, 15,5)

(16)

Поддон картера

(36) Уплотнительное кольцо

T8: 25 (2,5, 18,4)

(17)

Магнит

(37) Шайба

T9: 40 (4,1, 29,5)

(18)

Резьбовая шпилька (короткая) (38) Уплотнение муфты передачи крутяще-

го момента (модель AWD)

T10: 45 (4,6, 33,2)

(19)

Резьбовая шпилька (длинная)

(39) Выпускная трубка ATF (модель с охла-

дителем ATF (с функцией подогрева))

(20)

Шток парковки

4AT-9

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

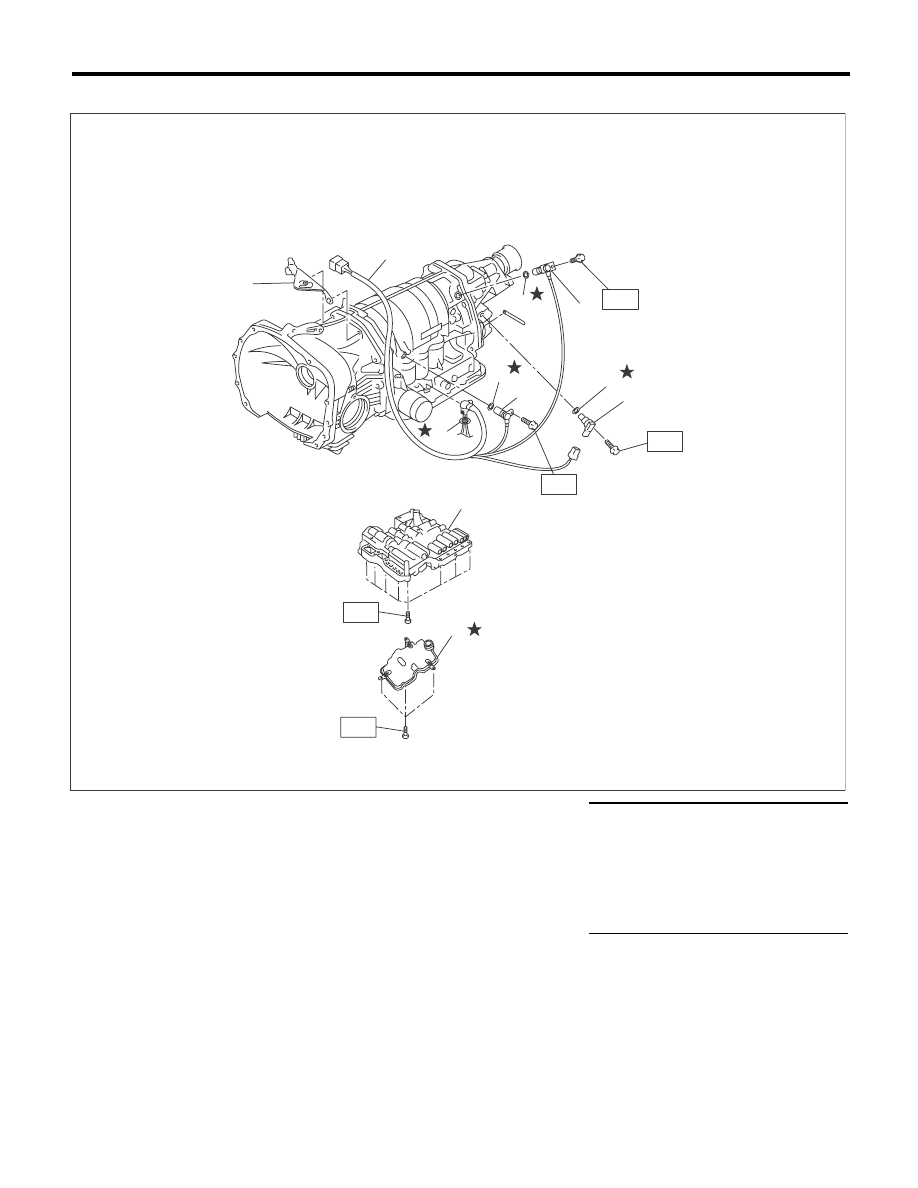

4. УПРАВЛЯЮЩИЙ КЛАПАН И ПРОКЛАДКА ЖГУТА ПРОВОДОВ

(1)

Опора

(6)

Уплотнительное кольцо

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Жгут проводов трансмиссии

(7)

Передний датчик скорости ав-
томобиля

T1: 7 (0,7, 5,2)

(3)

Уплотнительное кольцо

(8)

Уплотнительное кольцо

T2: 8 (0,8, 5,9)

(4)

Уплотнительное кольцо

(9)

Задний датчик скорости авто-
мобиля

T3: 10 (1,0, 7,4)

(5)

Датчик частоты вращения тур-
бины гидротрансформатора

(10)

Корпус управляющего клапана





(11)

Сетчатый фильтр управляюще-
го клапана

AT-04596

T1

T2

T1

T1

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

T3
