CS-4

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

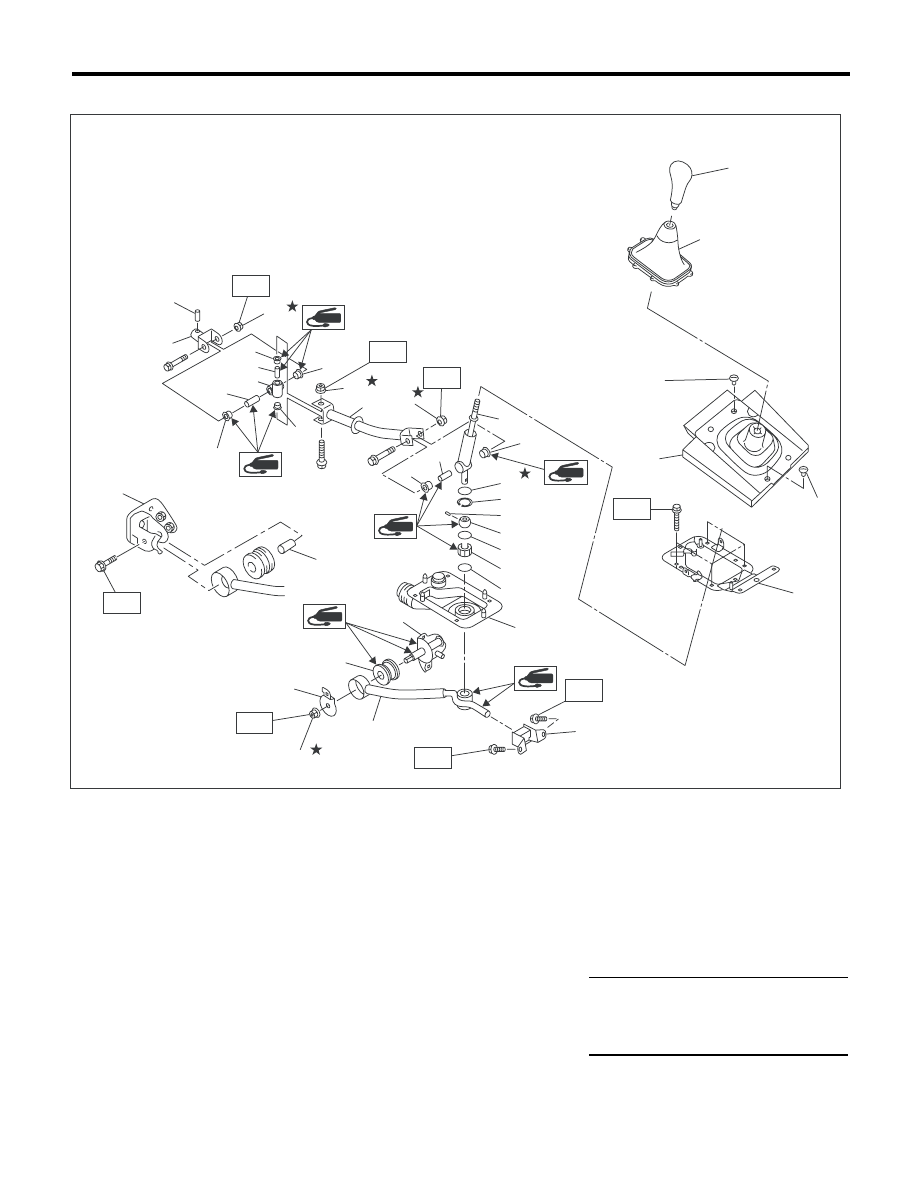

2. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 5MT

(1)

Рукоятка рычага селектора

(12)

Пружинный штифт

(23)

Резиновая подушка

(2)

Кожух консоли

(13)

Втулка B

(24)

Бобышка

(3)

Хомут

(14)

Уплотнительное кольцо

(25)

Втулка

(4)

Узел пыльника и изолятора

(15)

Пыльник

(26)

Самоконтрящаяся гайка

(5)

Узел пластины

(16)

Пружинный штифт

(27)

Распорная втулка (модель с пе-
редним приводом)

(6)

Рычаг

(17)

Шарнирное соединение

(28)

Кронштейн (модель с передним
приводом)

(7)

Втулка

(18)

Шток



(8)

Стопорная проволока

(19)

Распорная втулка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(9)

Пружинное стопорное кольцо

(20)

Кронштейн

T1: 12 (1,2, 8,9)

(10)

Втулка

(21)

Шайба

T2: 18 (1,8, 13,3)

(11)

Уплотнительное кольцо

(22)

Опора





CS-00854

T2

T1

T2

T2

T1

T2

T2

(23)

(22)

(28)

(20)

(8)

(25)

(7)

(6)

(9)

(10)

(5)

(12)

(7)

(19)

(18)

(17)

(7)

(7)

(7)

(19)

(26)

(24)

(19)

(7)

(11)

(13)

(14)

(15)

(27)

(26)

(26)

(26)

(16)

(3)

(3)

(4)

(2)

(1)

(21)

T2

CS-5

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

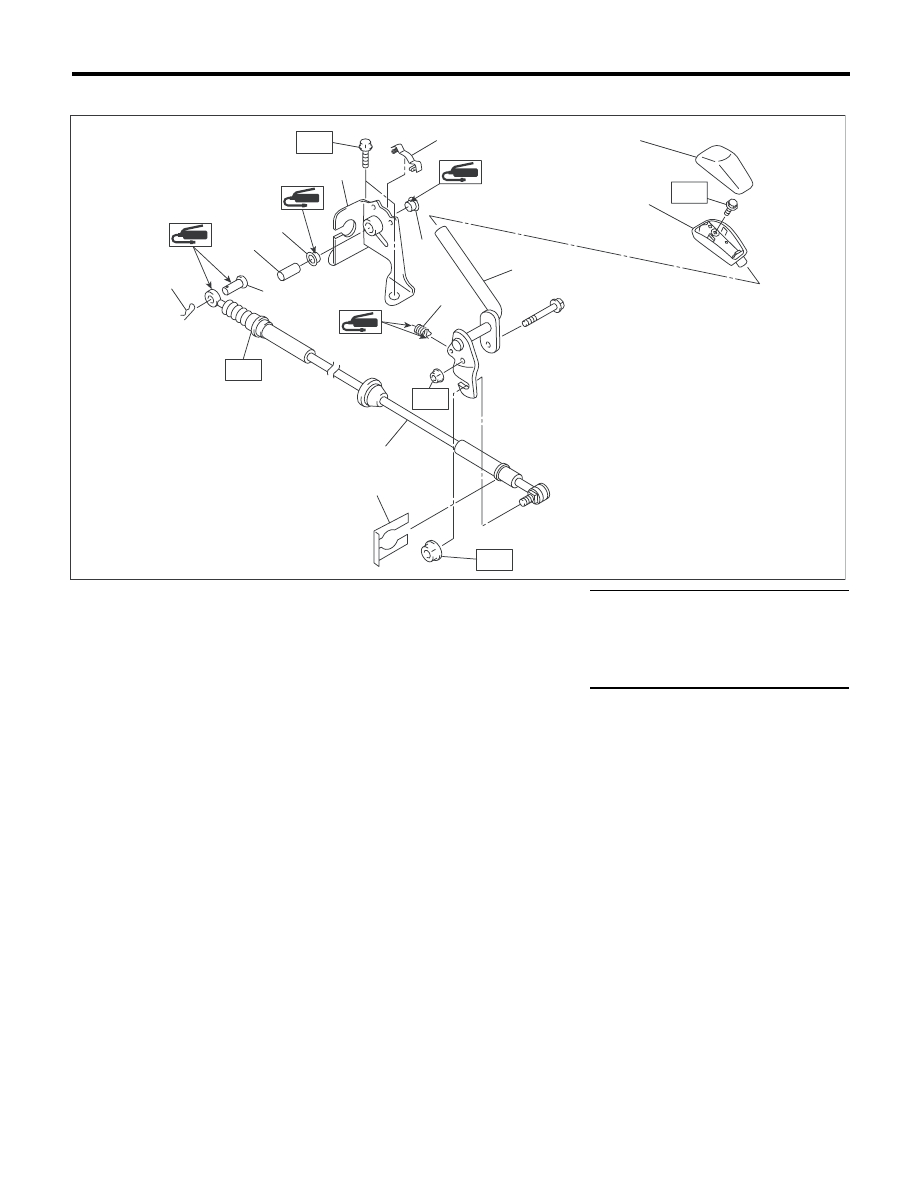

3. РЫЧАГ ВЫБОРА ДИАПАЗОНА MT

(1)

Крышка

(7)

Узел пластины

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Рукоятка

(8)

Втулка

T1: 4,5 (0,5, 3,3)

(3)

Узел рычага

(9)

Штифт с головкой и отверстием под шплинт

T2: 12 (1,2, 8,9)

(4)

Втулка

(10)

Пружинный шплинт

T3: 27,5 (2,8, 20,3)

(5)

Распорная втулка

(11)

Трос





(6)

Пружина

(12)

Зажим



CS-00795

(10)

(11)

(12)

(4)

(4)

(3)

(7)

T2

T2

T2

T1

T3

(8)

(9)

(5)

(1)

(2)

(6)

CS-6

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• Используйте фирменную жидкость, смазку и
т.д. SUBARU или эквивалентную. Не смеши-
вайте жидкости, смазочные материалы и т.д.
разных типов или производителей.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.
• Перед установкой нанесите на скользящие
или вращающиеся поверхности консистентную
смазку.
• Перед установкой уплотнительных колец
или стопорных колец наносите достаточное ко-
личество жидкости во избежание поврежде-
ния или деформации.
• Перед закреплением детали в тисках проло-
жите между деталью и губками прокладочный
материал, например, деревянные бруски, алю-
миниевую пластину или ткань.
• Перед отсоединением электрических разъ-
емов обязательно отсоедините кабель массы
от аккумулятора.

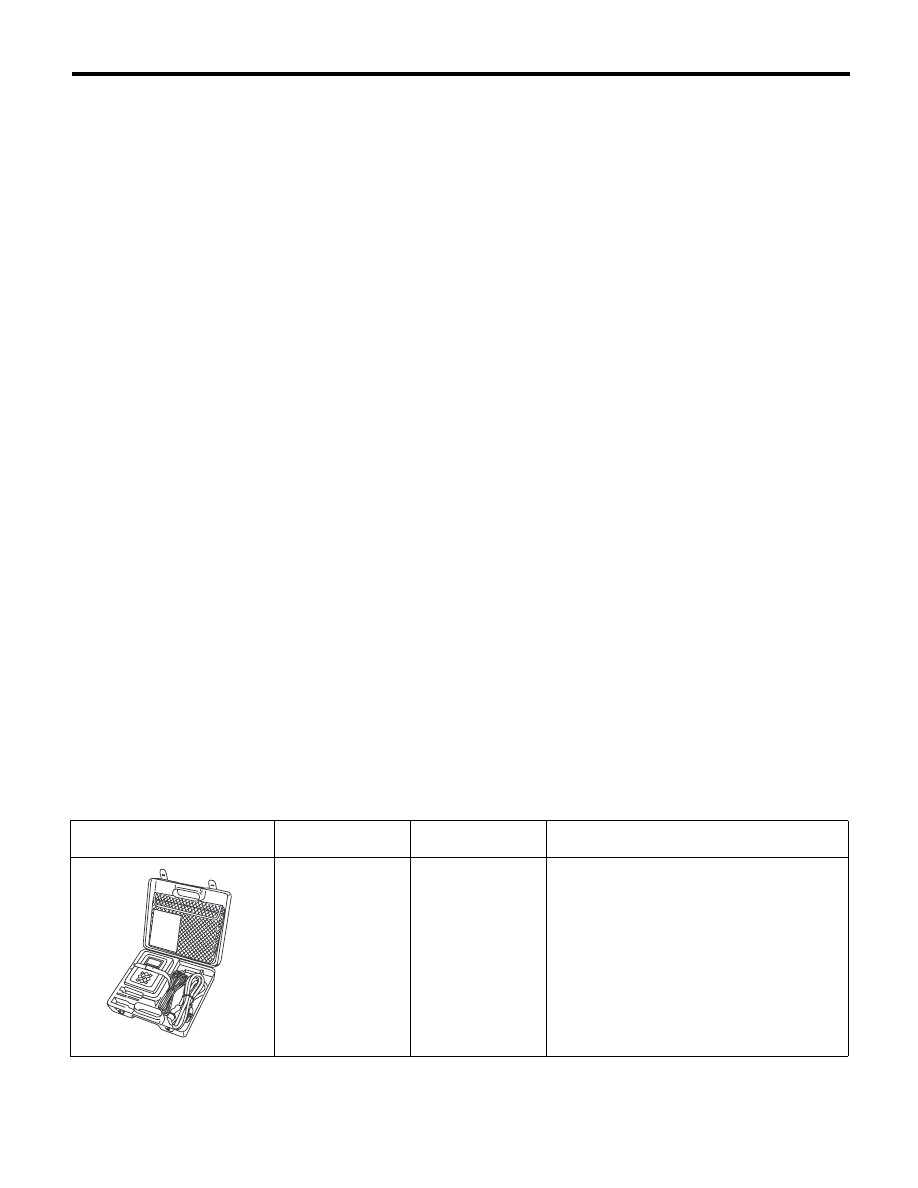

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

ST1B022XG0

CS-7

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

2. Система управления блокировкой переключений

автоматической трансмиссии

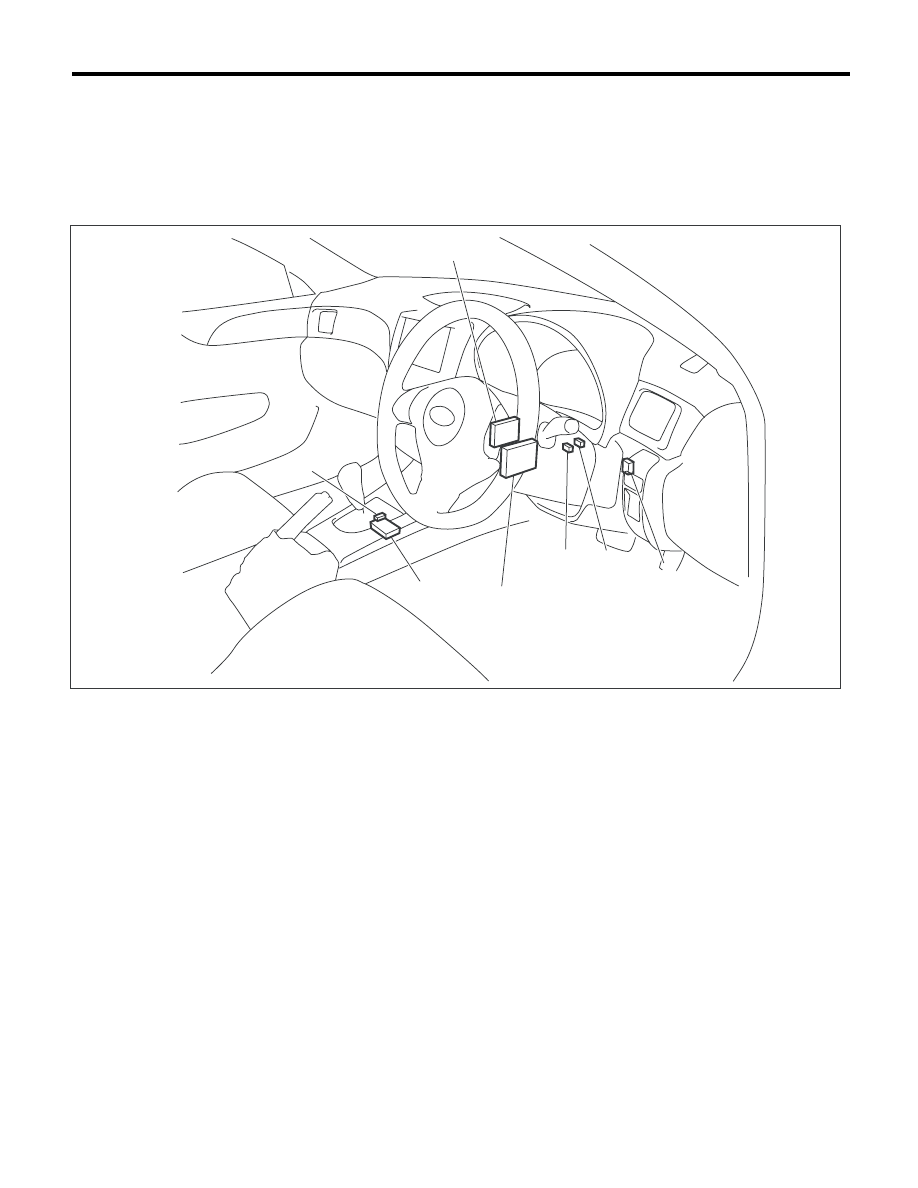

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ БЕЗ СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

(1)

TCM (диапазон “Р”)

(4)

Цилиндр замка (со встроенным
датчиком системы предупреж-
дения ключа зажигания)

(6)

Датчик диапазона “P”

(2)

Центральный блок управления

(7)

Соленоид блокировки ключа

(3)

Выключатель стоп-сигналов

(5)

Блок соленоида блокировки пе-
реключения передач





(3)

(4)

(7)

(2)

(5)

(6)

(1)

CS-00855
