Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические условия

Усилие перемещения штока относи-
тельно рычага

Н (кгс, фунт-сил)

3,7 (0,38, 0,83) или менее

CS-3

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

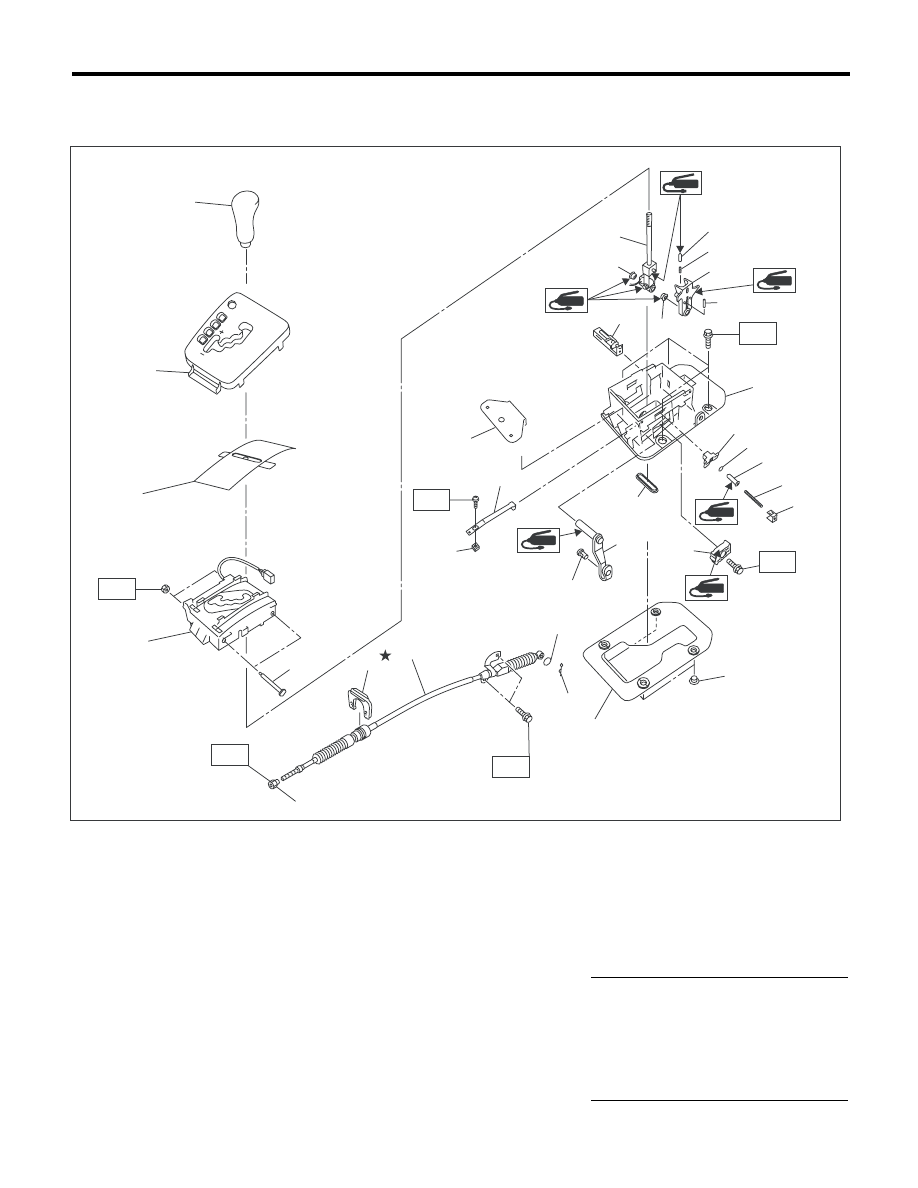

B: УЗЕЛ

1. РЫЧАГ СЕЛЕКТОРА AT

(1) Узел рукоятки

(14) Проходная изолирующая втулка

(27) Шайба

(2) Узел индикатора

(15) Гайка пластины

(28) Трос рычага селектора

(3) Диафрагма

(16) Пружина фиксатора

(29) Гайка A

(4) Узел направляющей пластины

(17) Втулка

(30) Хомут

(5) Дистанционный болт

(18) Подушка блокировочной пластины

(31) Зажим блокировки переключения

(6) Узел рычага селектора

(19) Шток рычага селектора

(32) Фиксирующая пластина (модель

с левосторонним управлением)

(7) Втулка

(20) Пружина A





(8) Фиксатор штока

(21) Кронштейн

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(9) Пружинный фиксатор

(22) Прокладка

T1: 2,2 (0,2, 1,6)

(10) Фиксатор рычага кронштейна

(23) Распорная втулка

T2: 6 (0,6, 4,4)

(11) Пружинный штифт

(24) Узел рычага

T3: 7,5 (0,8, 5,5)

(12) Блок соленоида блокировки пе-

реключения передач

(25) Соединительный палец

Т4: 18 (1,8, 13,3)

(13) Узел пластины

(26) Пружинный шплинт





T4

T1

T3

(26)

(27)

(29)

(28)

(30)

(4)

(5)

(6)

(7)

(7)

(8)

(9)

(10)

(11)

(12)

(21)

(15)

(16)

(13)

(17)

(18)

(19)

(20)

(31)

(23)

(14)

(22)

T1

T2

(24)

(25)

(3)

(1)

T4

CS-00916
