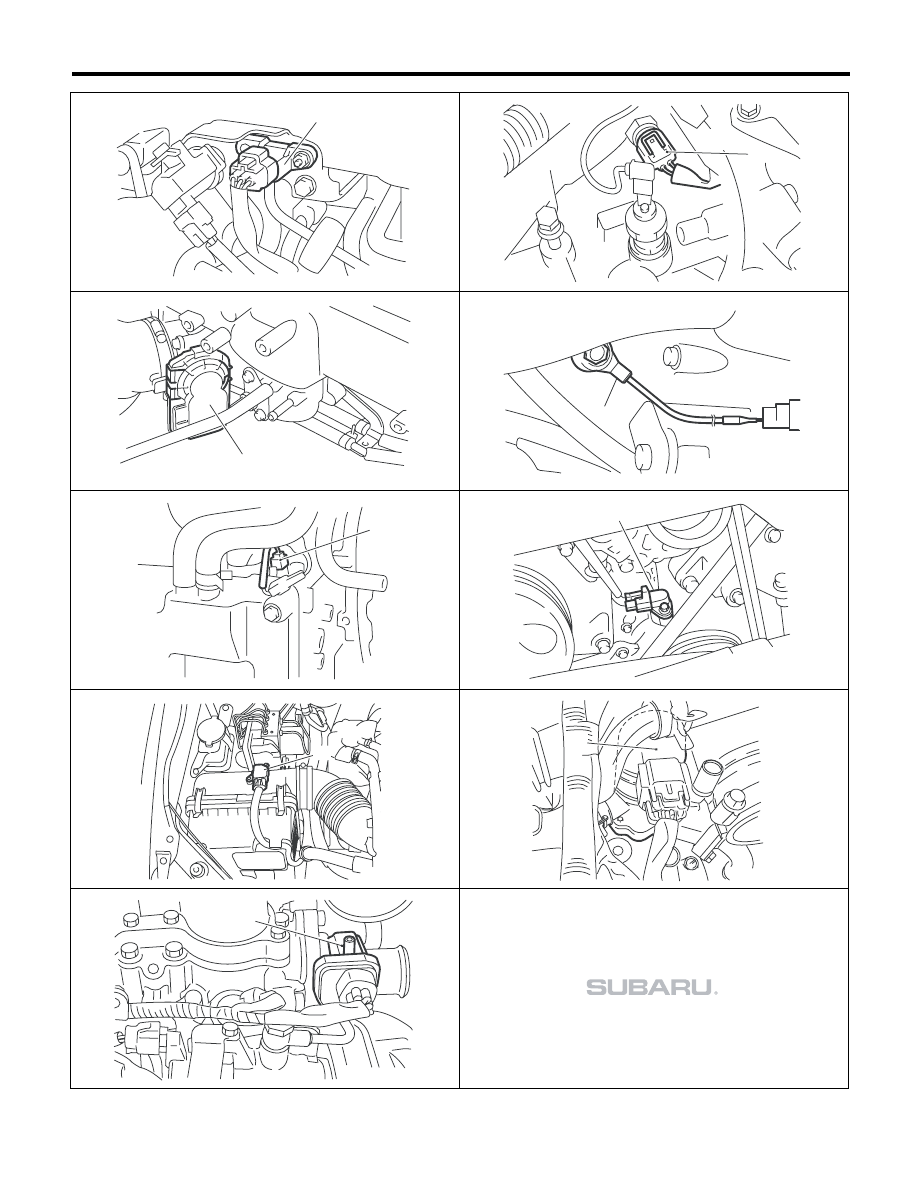

EN(H4DOTC)(diag)-12

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-01927

(1)

EN-00295

(2)

EN-01928

(3)

EN-02169

(4)

EN-01798

(5)

EN-05114

(6)

EN-06149

(7)

EN-05406

(8)

EN-04992

(9)

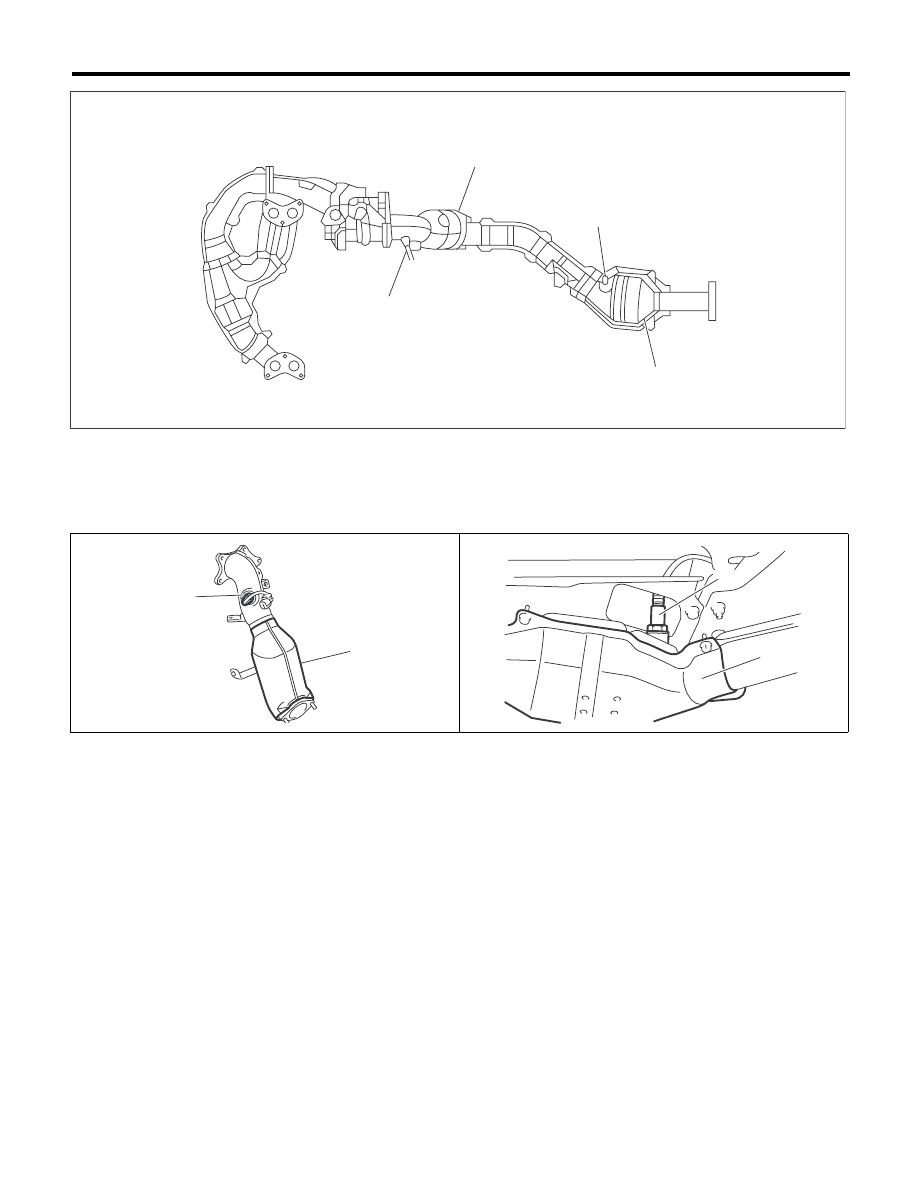

EN(H4DOTC)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

Передний датчик кислорода (ка-
чества топливовоздушной смеси)

(3)

Задний датчик кислорода

(4)

Задний каталитический нейтра-
лизатор

(2)

Передний каталитический ней-
трализатор









(1)

(2)

(3)

(4)

EN-01931

EN-01932

(1)

(2)

EN-01933

(4)

(3)

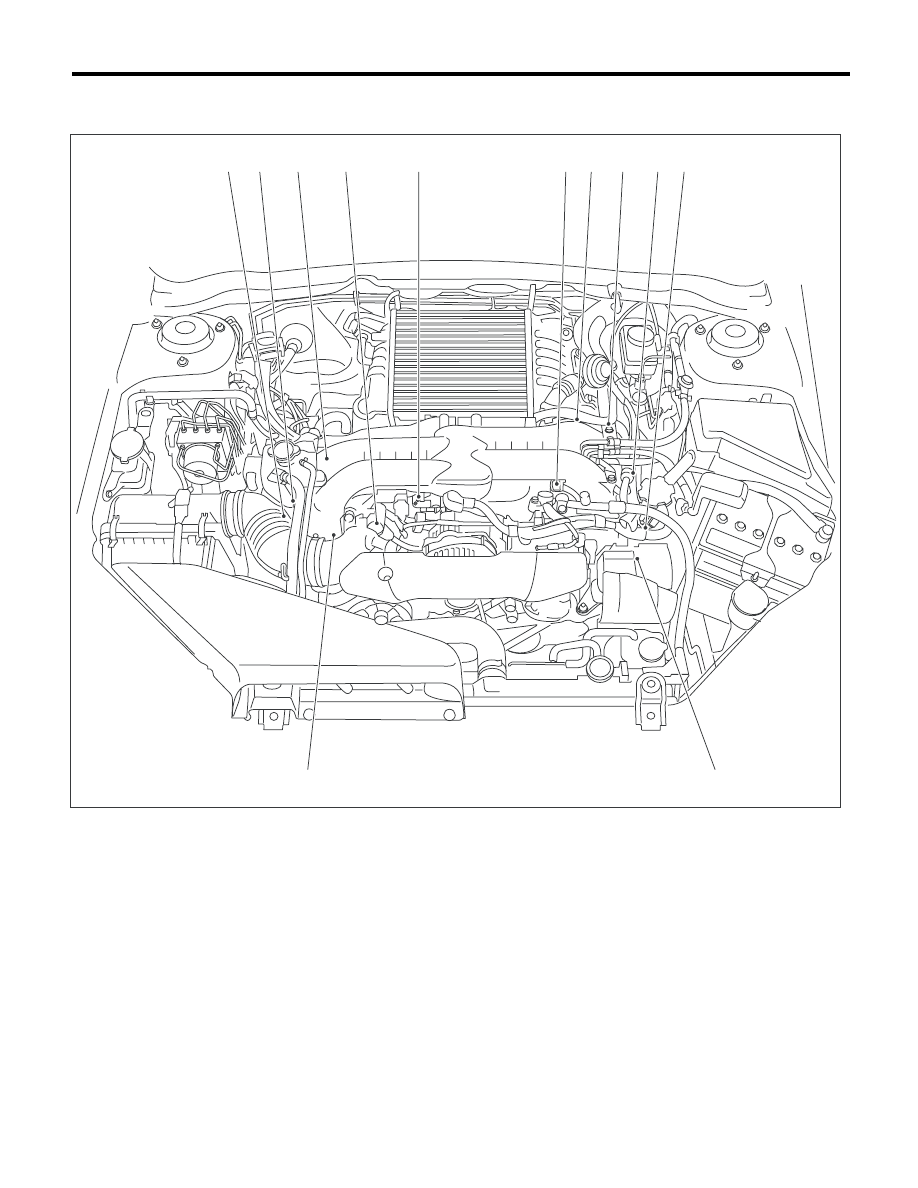

EN(H4DOTC)(diag)-14

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Электромагнитный клапан, привод, детали системы снижения токсичности выхлопных га-
зов и системы зажигания

(1)

Электромагнитный перепускной
клапан турбокомпрессора

(5)

Электромагнитный клапан управ-
ления потоком масла впускного
распределительного вала

(7)

Правый клапан подачи вторичного
воздуха

(2)

Электромагнитный клапан управ-
ления продувкой адсорбера 2

(8)

Левый клапан подачи вторичного
воздуха

(3)

Электромагнитный клапан управ-
ления продувкой адсорбера 1

(6)

Насос вторичного воздуха

(9)

Узел клапана воздушного потока

(4)

Катушка зажигания

EN-06363

(4)

(5)

(7)

(1)

(2)

(3)

(9)

(8)

(5)

(4)

(9)

(6)

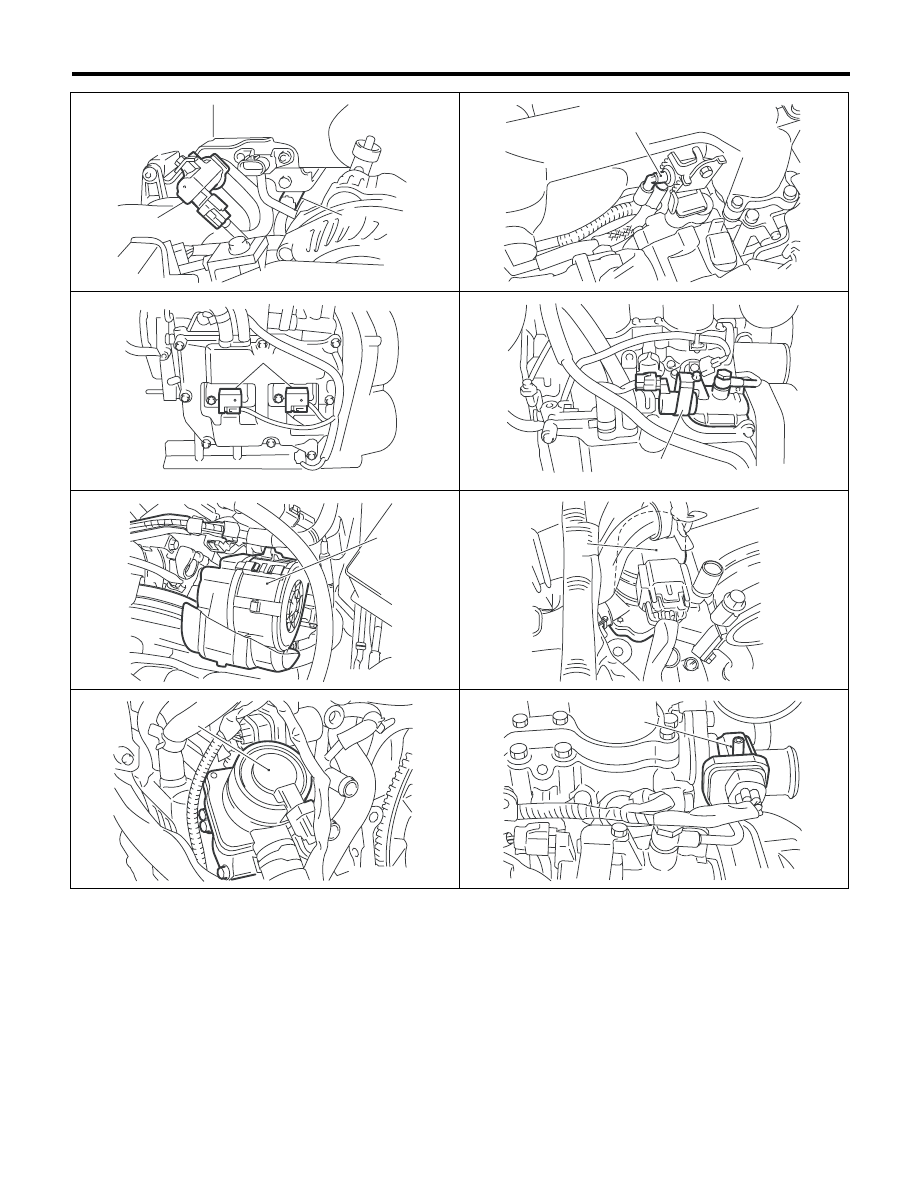

EN(H4DOTC)(diag)-15

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-01935

(1)

(2)

EN-05069

(3)

EN-05070

(4)

EN-05071

(5)

EN-04936

(6)

EN-04990

(7)

EN-04991

(8)

EN-04992

(9)
