EN(H4DOTC)(diag)-8

Общие сведения

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

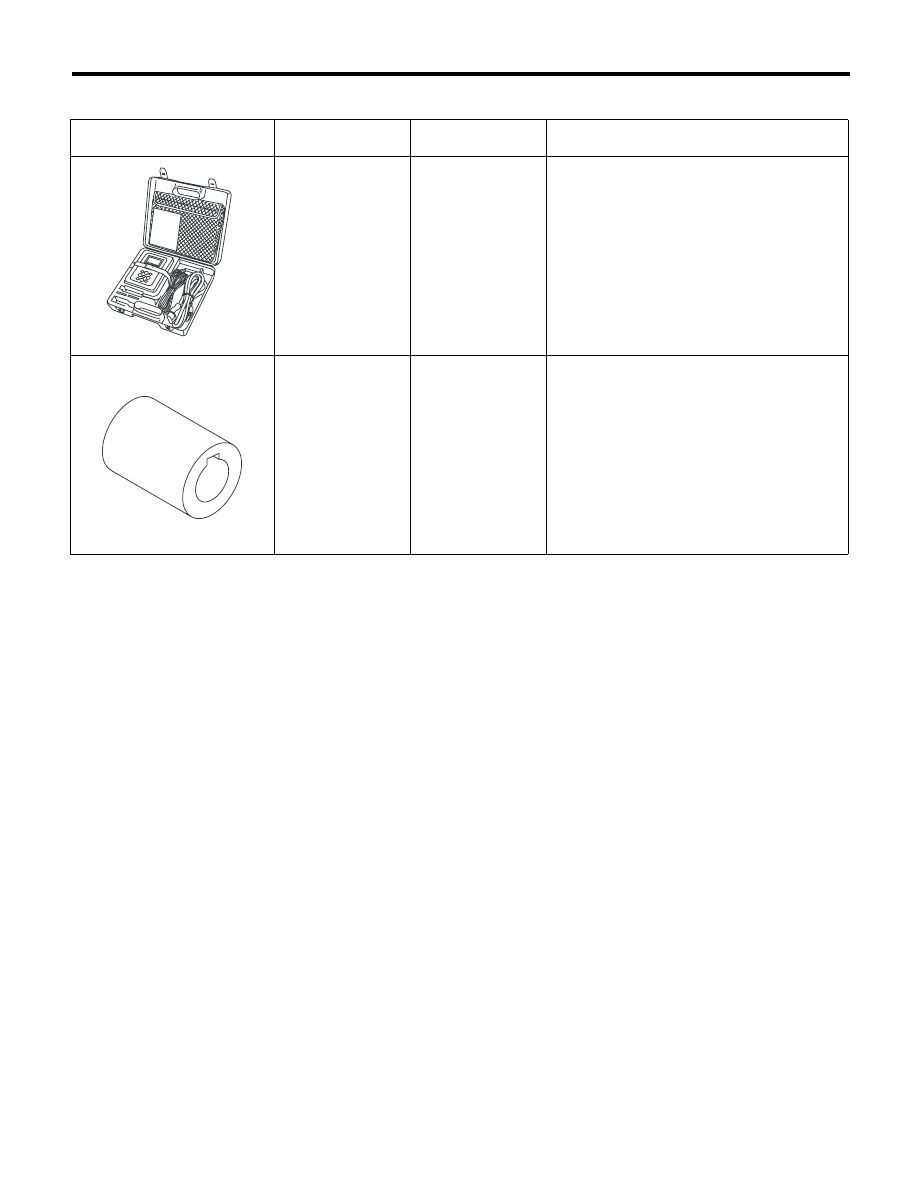

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для поиска и устранения неис-
правностей в электрических системах.

499987500

ТОРЦОВЫЙ КЛЮЧ
КОЛЕНЧАТОГО
ВАЛА

Используется для прокручивания коленчато-
го вала.

ST1B022XG0

ST-499987500

EN(H4DOTC)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

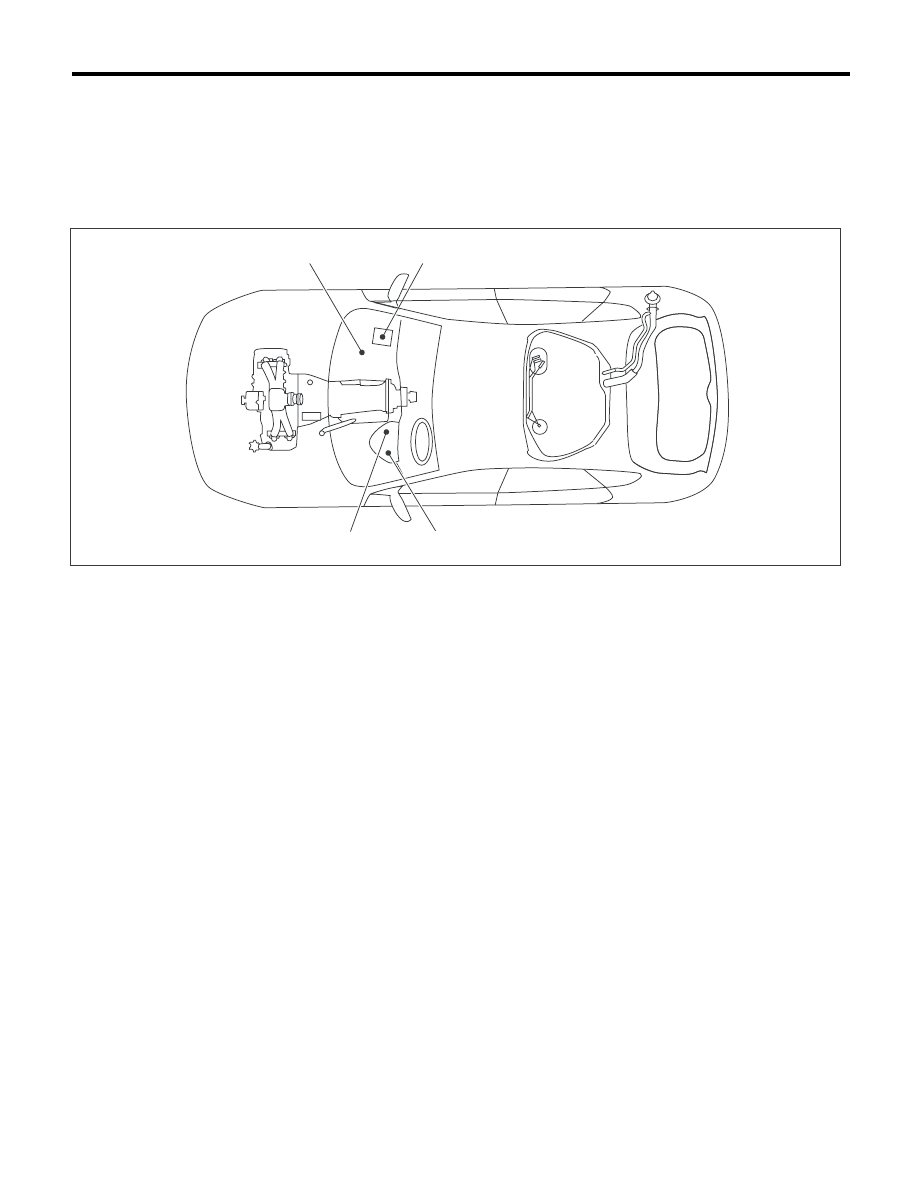

1. ДВИГАТЕЛЬ

• БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

EN-06361

(1)

(3)

(4)

(2)

EN(H4DOTC)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

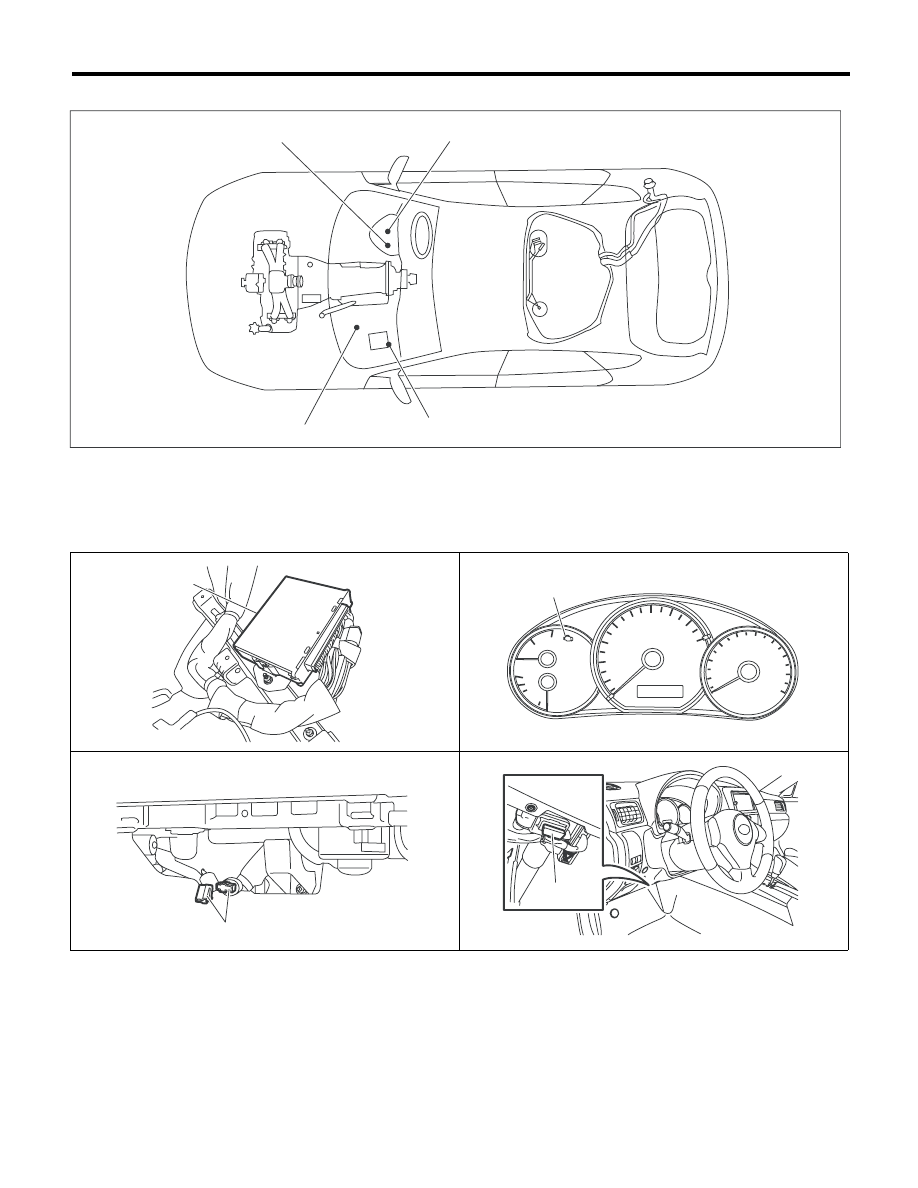

• Модель с правосторонним управлением

(1)

Блок управления двигателем
(ECM)

(3)

Разъем режима поставки (тес-
тового режима)

(4)

Разъем передачи данных

(2)

Контрольная лампа обнаруже-
ния неисправности









EN-05872

(4)

(1)

(3)

(2)

EN-06142

(1)

(2)

EN-05876

EN-06145

(3)

EN-06147

(4)

EN(H4DOTC)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

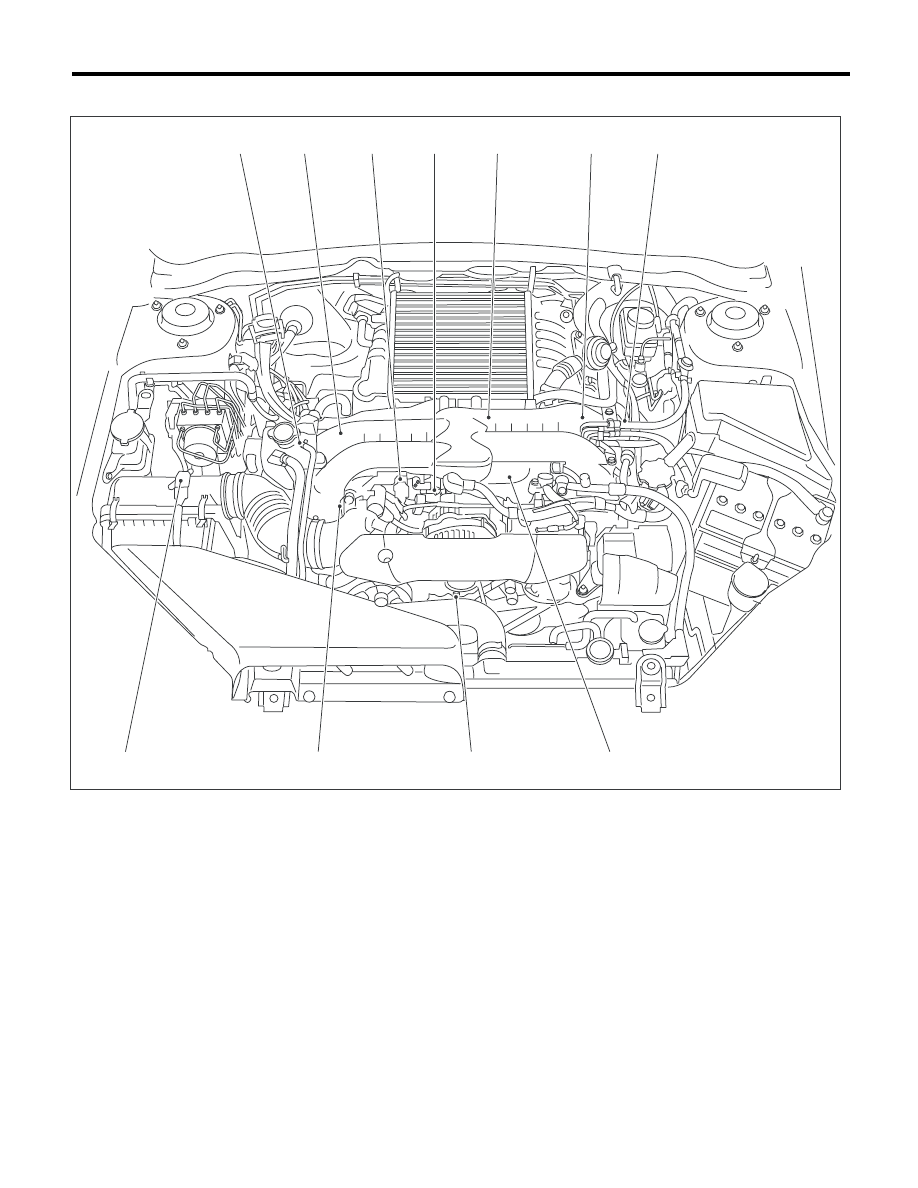

• ДАТЧИК

(1)

Датчик абсолютного давления в
коллекторе

(7)

Датчик массового расхода и тем-
пературы впускаемого воздуха

(9)

Датчик положения клапана воз-
душного потока

(2)

Датчик температуры охлаждаю-
щей жидкости

(3)

Блок электронной дроссельной
заслонки

(8)

Датчик давления вторичного воз-
духа (со встроенным правым кла-
паном подачи вторичного воздуха)

(4)

Датчик детонации

(5)

Датчик положения впускного
распределительного вала

(6)

Датчик угла поворота коленча-
того вала

EN-06362

(5)

(8)

(1)

(2)

(3)

(9)

(5)

(6)

(9)

(7)

(4)
