Subaru Impreza (2008 год). Руководство - часть 264

EX(H4DOTC)-8

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

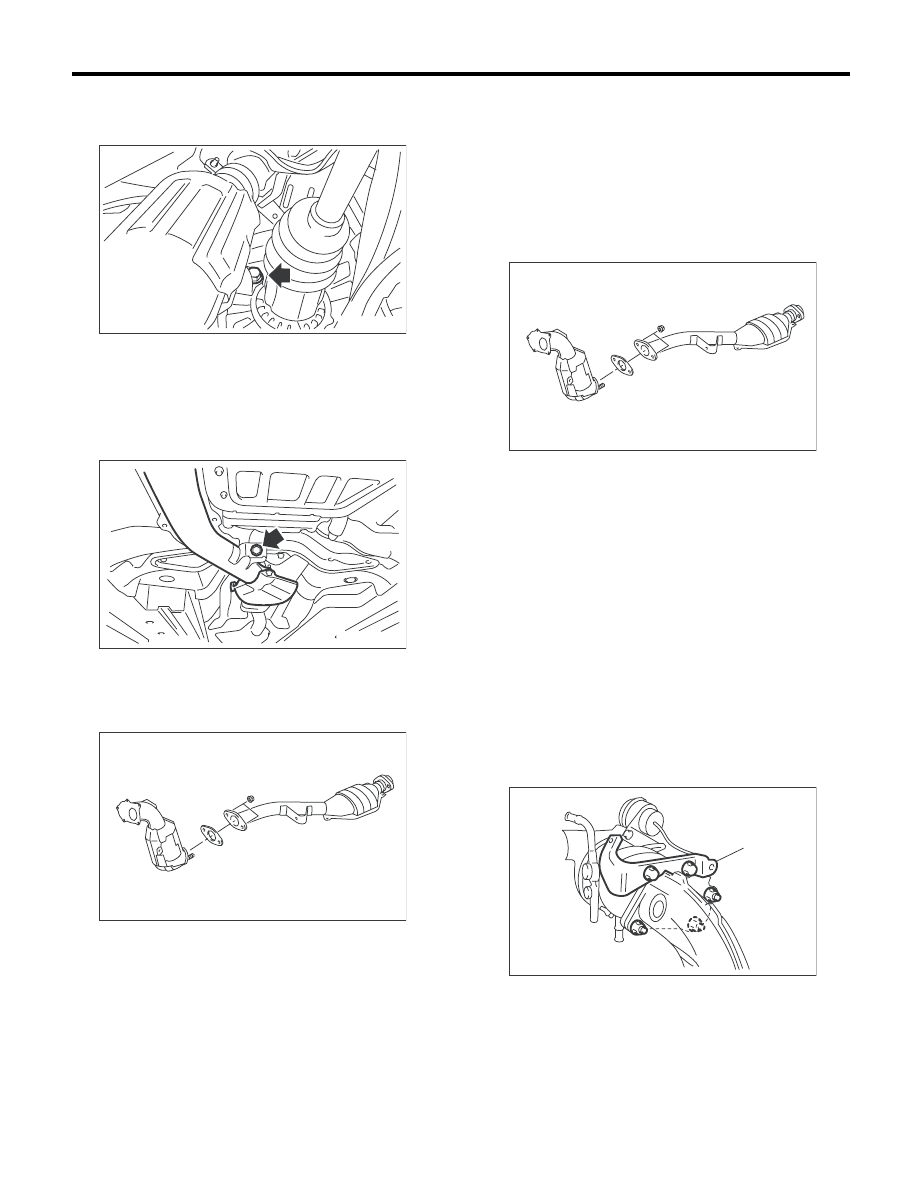

15) Отверните болт, который крепит кронш-
тейн центральной выхлопной трубы к транс-
миссии.

16) Отверните болт, который крепит централь-
ную выхлопную трубу к кронштейну и снимите
центральную выхлопную трубу.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить цент-
ральную выхлопную трубу.

17) Снимите нижнюю крышку турбонагнетателя.
18) Разделите центральную выхлопную трубу
(переднюю) и центральную выхлопную трубу
(заднюю).

B: УСТАНОВКА

1) Соберите центральную выхлопную трубу
(переднюю) и центральную выхлопную трубу
(заднюю).

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила фут)

2) Установите нижнюю крышку турбонагнета-
теля и временно затяните болты, которые кре-
пят нижний край нижней крышки турбонагне-
тателя.
3) Установите центральную выхлопную трубу и
временно затяните болт, который крепит цент-
ральную выхлопную трубу к кронштейну.
4) Установите центральную выхлопную трубу и
временно затяните болт, который крепит цент-
ральную выхлопную трубу к трансмиссии.
5) Присоедините центральную выхлопную тру-
бу с опорой крышки турбонагнетателя (A) к
турбонагнетателю.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила фут)

EX-02182

EX-00209

EX-02259

EX-02259

EX-02258

(A)

EX(H4DOTC)-9

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

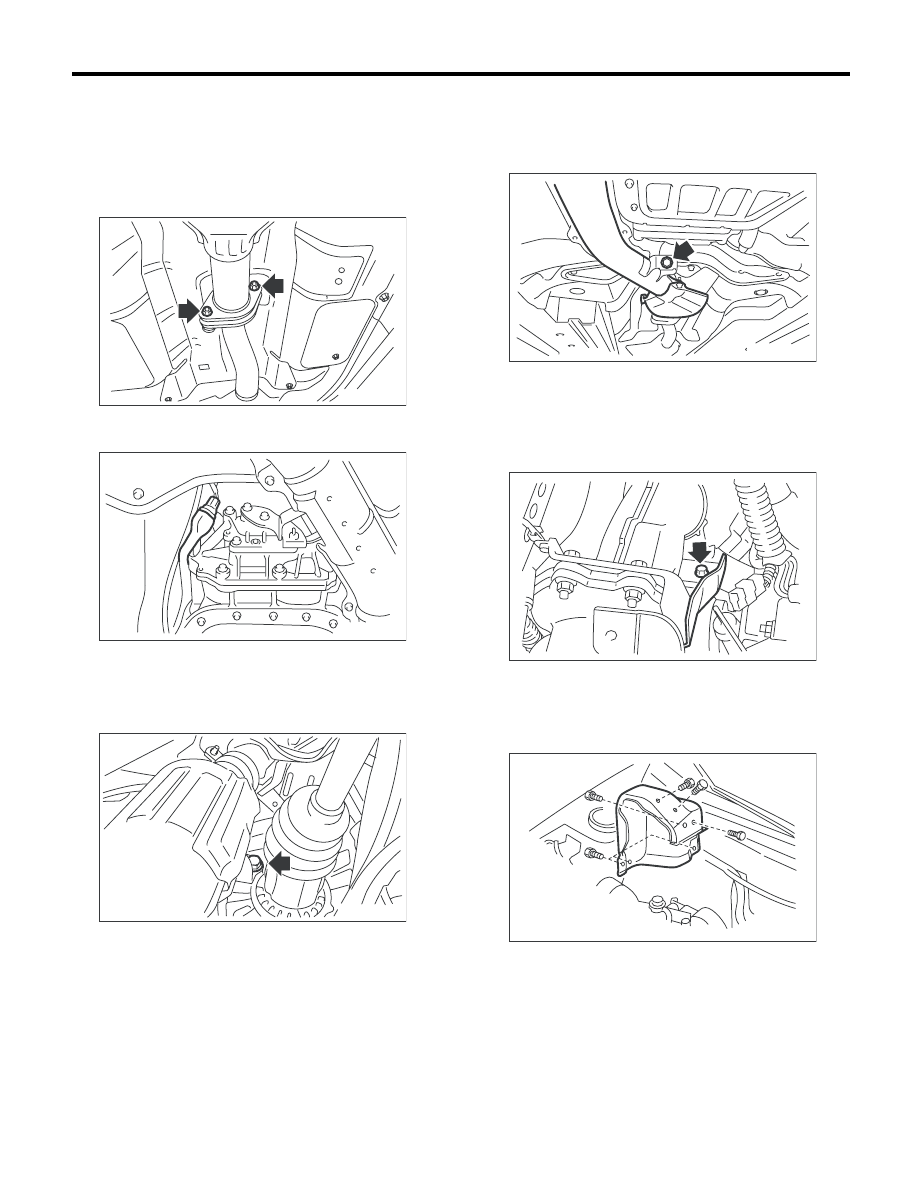

6) Установите центральную выхлопную трубу
на заднюю выхлопную трубу.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

7) Подключите разъем к заднему датчику кис-
лорода.

8) Затяните болт, который крепит кронштейн
центральной выхлопной трубы к трансмиссии.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,1 фунт-сила-фут)

9) Затяните болт, который крепит централь-
ную выхлопную трубу к кронштейну.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

10) Опустите автомобиль.
11) Установите болты, которые крепят верх-
ний край нижней крышки турбонагнетателя.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

12) Установите верхнюю крышку турбонагне-
тателя.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

EX-02229

EX-00206

EX-02182

EX-00209

EX-02257

EX-02256

EX(H4DOTC)-10

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

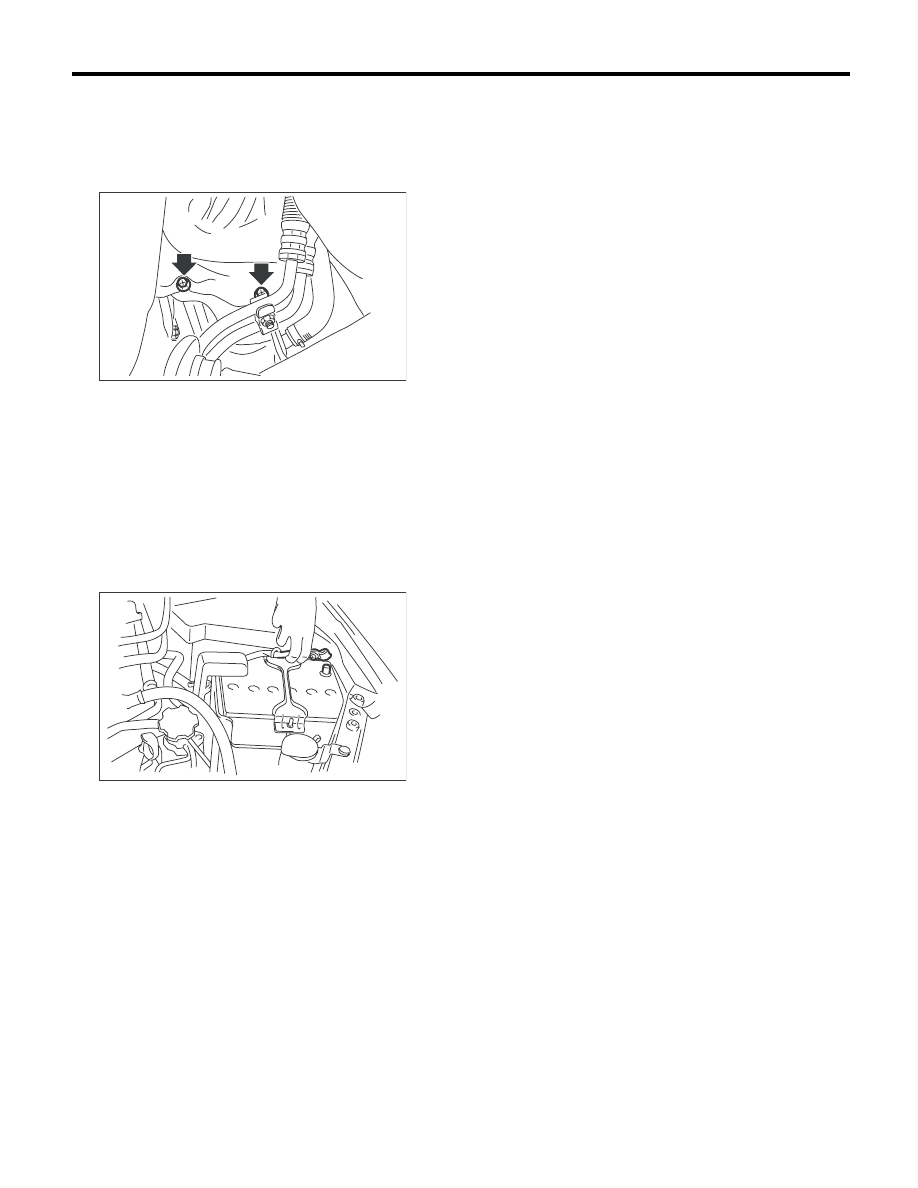

13) Поднимите автомобиль на подъемнике.
14) Затяните болты, которые крепят нижний
край нижней крышки турбонагнетателя.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

15) Установите универсальный шарнир. (Мо-
дель с правосторонним управлением)
<См. PS-18, УСТАНОВКА, Универсальный шар-
нир.>
16) Установите нижний кожух.
17) Опустите автомобиль.
18) Установите промежуточный охладитель.
<См. IN(H4DOTC)-13, УСТАНОВКА, Промежу-
точный охладитель.>
19) Присоедините провод массы к аккумулято-
ру.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

EX-02255

IN-00203

EX(H4DOTC)-11

Соединительная труба

СИСТЕМА ВЫПУСКА

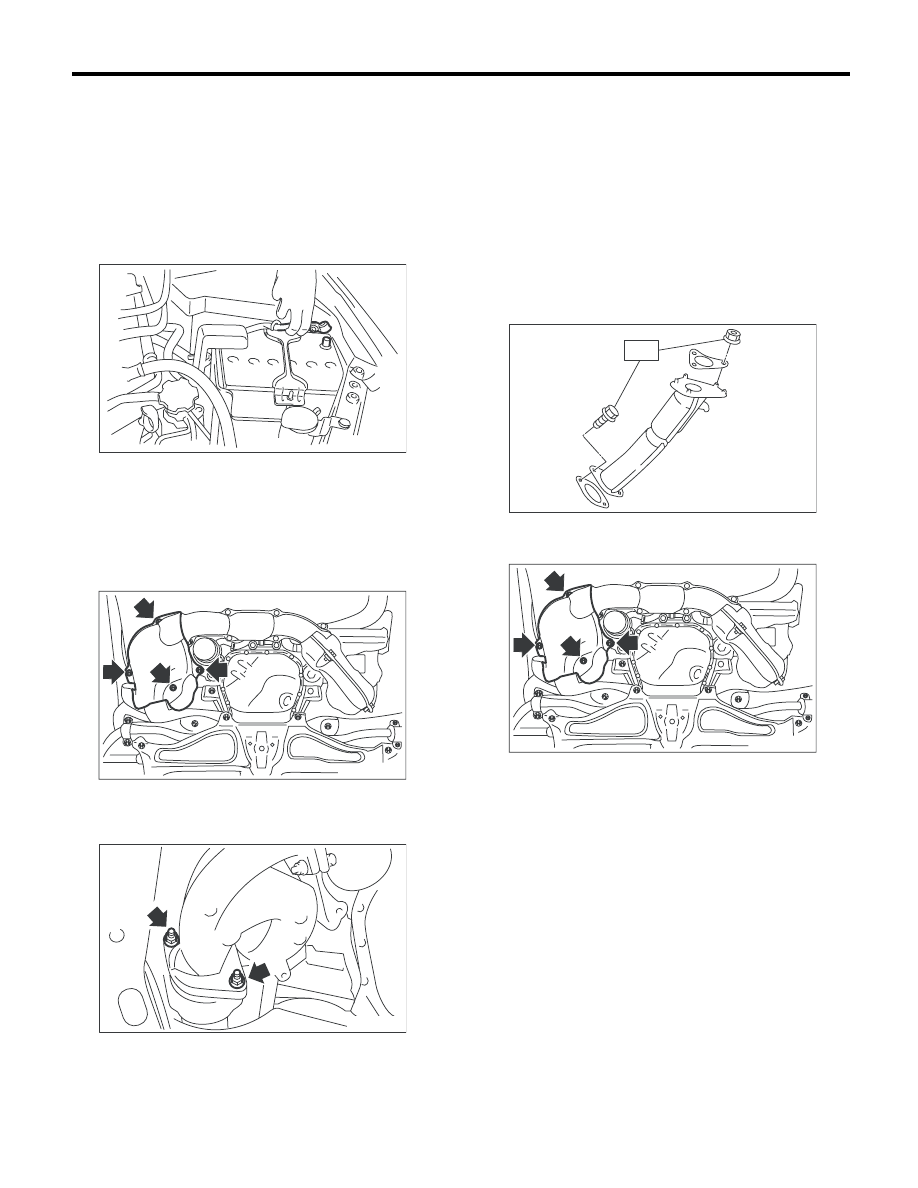

4. Соединительная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите нижний кожух.
4) Снимите передний датчик кислорода.
<См. FU(H4DOTC)-41, СНЯТИЕ, Передний дат-
чик кислорода (качества топливовоздушной
смеси).>
5) Снимите нижнюю крышку правого выпуск-
ного коллектора.

6) Отверните болты и гайки, которые крепят
передний выпускной коллектор к соединитель-
ной трубе.

7) Снимите центральную выхлопную трубу.
<См. EX(H4DOTC)-7, СНЯТИЕ, Центральная вы-
хлопная труба.>

8) Снимите турбонагнетатель.
<См. IN(H4DOTC)-14, СНЯТИЕ, Турбонагнета-
тель.>
9) Извлеките соединительную трубу вверх.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

T: 42,5 Нм (4,3 кгс-м, 31,3 фунт-сила фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

IN-00203

EX-02260

EX-00018

EX-00019

T

EX-02260
