ME(H4DOTC)-108

Шумы двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

СИСТЕМА ВЫПУСКА

EX(H4DOTC)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Передняя выхлопная труба  ................................................................... 5

3.

Центральная выхлопная труба .............................................................. 7

4.

Соединительная труба  ......................................................................... 11

5.

Задняя выхлопная труба ...................................................................... 12

6.

Глушитель ...............................................................................................14

EX(H4DOTC)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

A: УЗЕЛ

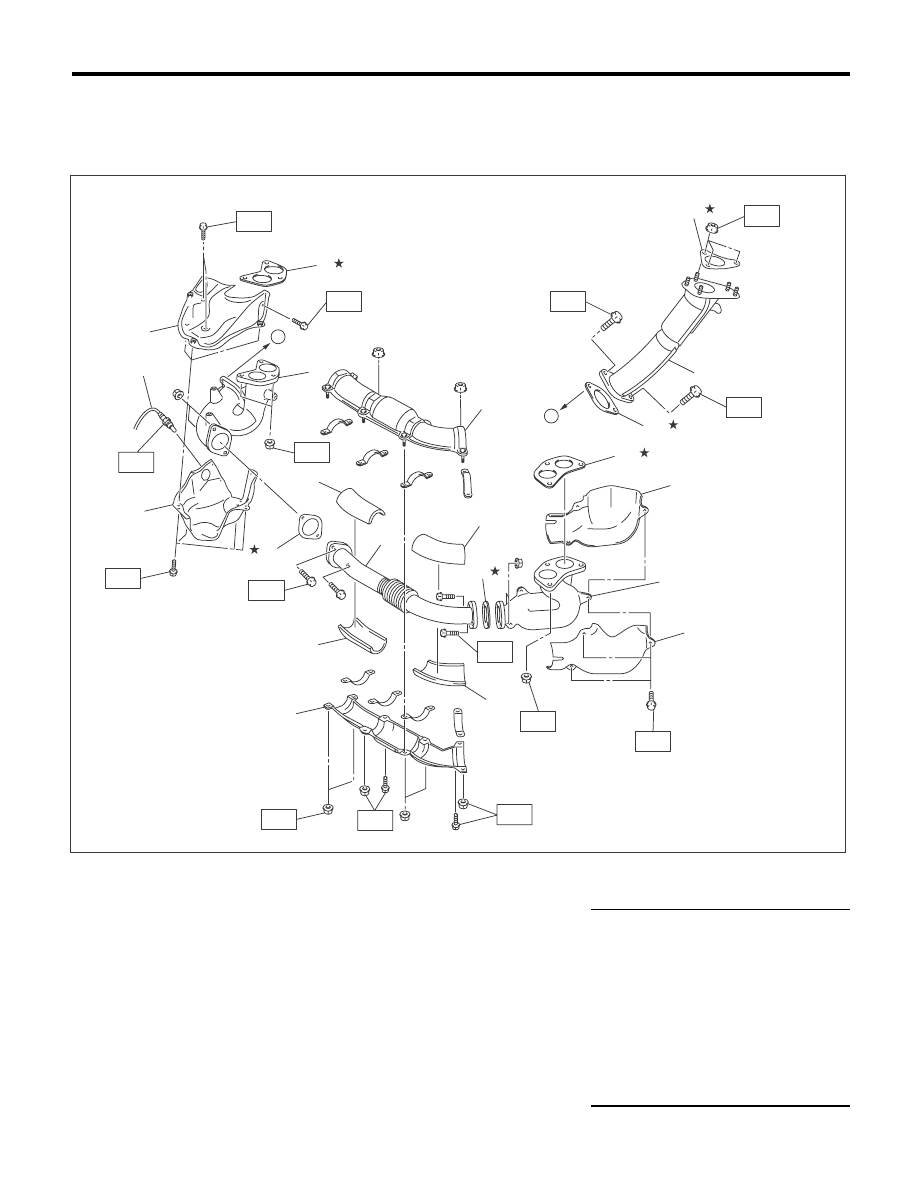

1. ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

(1)

Прокладка

(11) Прокладка

(20)

Левый выпускной коллектор

(2)

Верхняя крышка правого выпус-
кного коллектора

(12) Внутренняя крышка левого вы-

пускного коллектора

(3)
(4)

(5)

(6)

(7)
(8)
(9)

(10)

Правый выпускной коллектор
Нижняя крышка правого выпус-
кного коллектора
Верхняя крышка передней вы-
хлопной трубы
Правая верхняя изоляция пере-
дней выхлопной трубы
Прокладка
Передняя выхлопная труба
Правая нижняя изоляция пере-
дней выхлопной трубы
Нижняя крышка передней вы-
хлопной трубы

(13) Наружная крышка левого выпуск-

ного коллектора

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(14) Прокладка

T1: 19 (1,9, 14,0)

(15) Соединительная труба турбонаг-

нетателя

T2: 25 (2,5, 18,4)

(16) Прокладка

T3: 40 (4,1, 29,5)

(17)

(18)

(19)

Передний датчик кислорода (ка-
чества топливовоздушной смеси)
Левая верхняя изоляция пере-
дней выхлопной трубы
Левая нижняя изоляция передней
выхлопной трубы

T4: 42,5 (4,3, 31,3)
T5: <См. FU(H4DOTC)-41, УСТА-

НОВКА, Передний датчик кис-
лорода (качества топливо-
воздушной смеси).>

EX-02250

T1

T1

T4

T4

T3

T4

T4

T3

T1

T2

T1

(1)

(3)

(9)

(11)

(13)

(12)

(8)

(5)

(15)

(17)

(16)

(18)

(19)

(20)

(14)

(4)

(2)

A

A

(6)

(10)

T5

T2

T2

(7)

(7)

T4

EX(H4DOTC)-3

Общие сведения

СИСТЕМА ВЫПУСКА

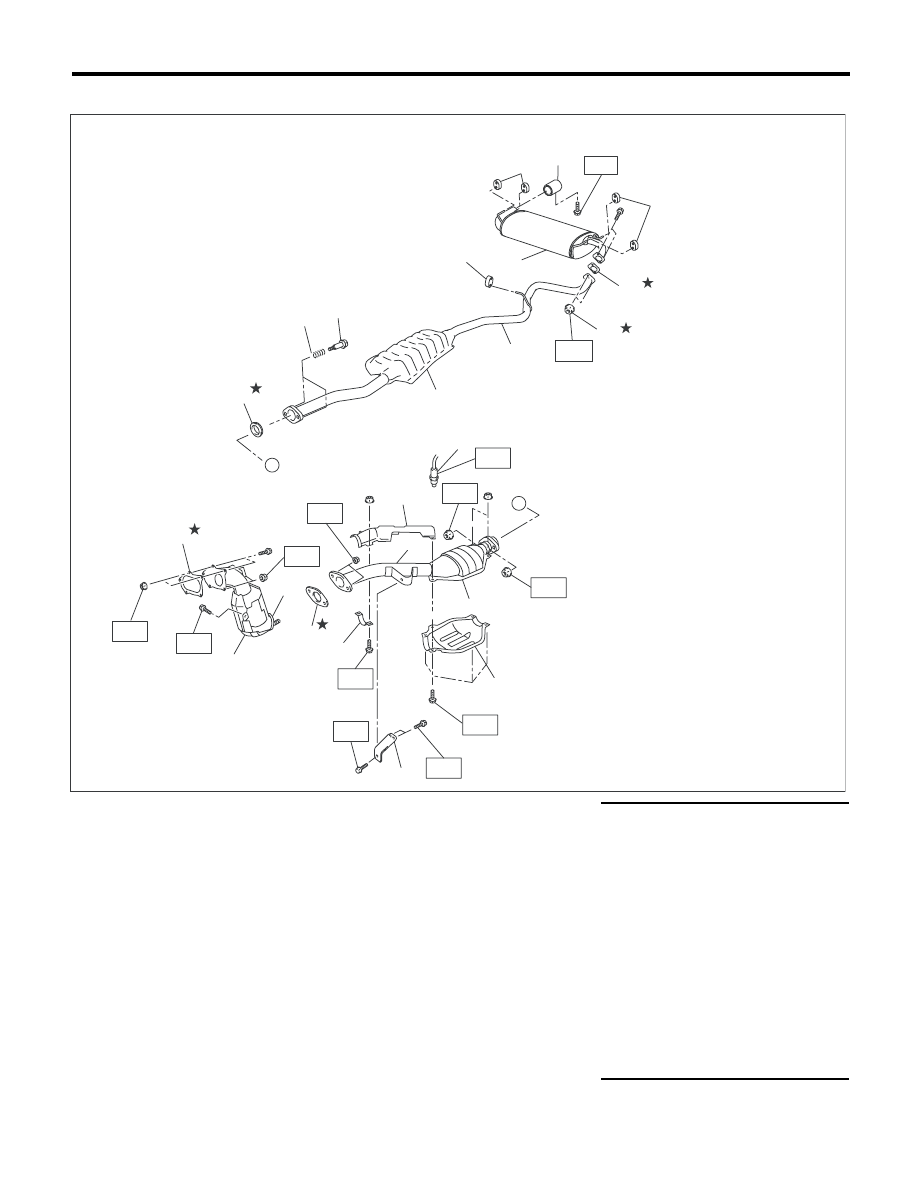

2. ЦЕНТРАЛЬНАЯ И ЗАДНЯЯ ВЫХЛОПНЫЕ ТРУБЫ И ГЛУШИТЕЛЬ

(1) Прокладка

(12) Задняя выхлопная труба

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Передний каталитический нейтрализатор

(13) Камера

T1: 7,5 (0,8, 5,5)

(3) Центральная выхлопная труба (передняя)

(14) Резиновая подушка

T2: 13 (1,3, 9,6)

(4) Центральная выхлопная труба (задняя)

(15) Пружина

T3: 18 (1,8, 13,3)

(5) Прокладка

(16) Болт

T4: 23 (2,3, 17,0)

(6) Верхняя крышка центральной выхлопной

трубы (задней)

(17) Прокладка

T5: 30 (3,1, 22,1)

(7) Скоба

(18) Самоконтрящаяся гайка

T6: 35 (3,6, 25,8)

(8) Нижняя крышка заднего каталитического

нейтрализатора

(19) Глушитель

T7: 42,5 (4,3, 31,3)

(20) Насадка глушителя (модель

с насадкой глушителя)

T8: 48 (4,9, 35,4)

(9) Задний датчик кислорода

T9: <См. FU(H4DOTC)-43, УСТА-

НОВКА, Задний датчик кисло-
рода.>

(10) Задний каталитический нейтрализатор

(21) Подвесной кронштейн

(11) Прокладка

EX-02269

(11)

A

(16)

(15)

(14)

(13)

(14)

(19)

(17)

T8

(12)

(18)

(14)

T1

(20)

A

(10)

T6

T7

(21)

T3

T9

(6)

(9)

(8)

(4)

(5)

T2

T2

T4

(7)

T5

T7

T7

(1)

(2)

(3)

T3
