ME(H4DOTC)-8

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1) Правая клапанная крышка

(18) Левая передняя крышка

распределительного вала

(32) Прокладка

(2) Правая прокладка клапанной крышки

(19) Левая крышка впускного

распределительного вала

(3) Правая передняя крышка распределитель-

ного вала

(20) Левая крышка выпускного

распределительного вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4) Правая задняя крышка впускного распреде-

лительного вала

(21) Левая прокладка клапан-

ной крышки

T1: <См. ME(H4DOTC)-65, УСТАНОВ-

КА, Головка блока цилиндров.>

(5) Правый впускной распределительный вал

(22) Левая клапанная крышка

(6) Электромагнитный клапан управления по-

током масла

(23) Крышка маслозаправоч-

ной горловины

(7) Правая задняя крышка выпускного распре-

делительного вала

(24) Маслозаправочная труба

T2: 8 (0,8, 5,9)

(8) Прокладка

(25) Уплотнительное кольцо

T3: <См. ME(H4DOTC)-60, УСТАНОВ-

КА, Распределительный вал.>

(9) Крышка возврата масла

(26) Левая масляная трубка

(10) Правый выпускной распределительный вал (27) Прокладка

T4: 6,4 (0,7, 4,7)

(11) Болт головки блока цилиндров

(28) Правая масляная трубка

T5: <См. ME(H4DOTC)-60, УСТАНОВ-

КА, Распределительный вал.>

(12) Сальник

(29) Резьбовая шпилька

(13) Правая головка блока цилиндров

(30) Штуцер-болт с фильтром

(с выступом)

T6: 29 (3,0, 21,4)

(14) Прокладка головки блока цилиндров

T7: <См. ME(H4DOTC)-60, УСТАНОВ-

КА, Распределительный вал.>

(15) Левая головка блока цилиндров

(31) Штуцер-болт без фильтра

(без выступа)

(16) Левый впускной распределительный вал

(17) Левый выпускной распределительный вал

ME(H4DOTC)-9

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

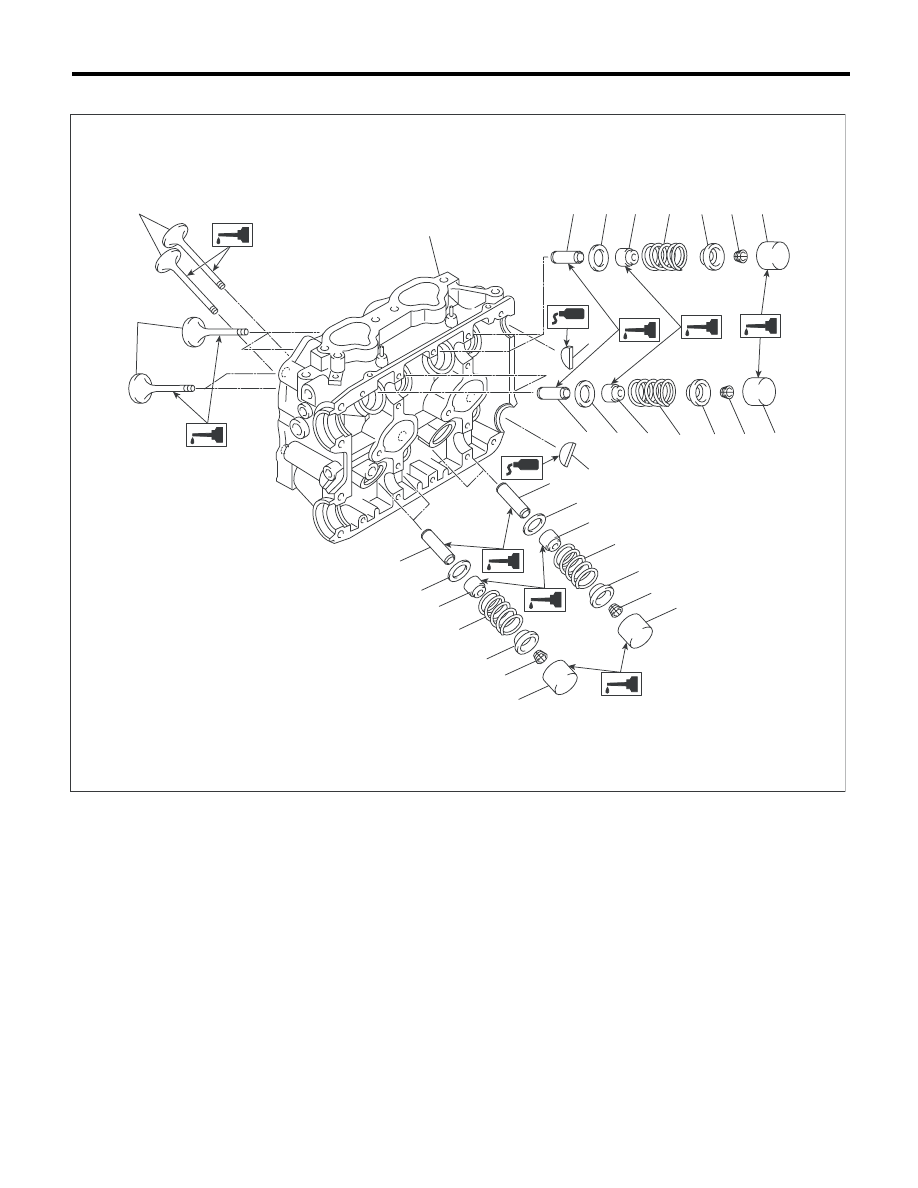

3. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1)

Выпускной клапан

(6)

Клапанная пружина

(11) Направляющая втулка впускного клапана

(2)

Впускной клапан

(7)

Фиксатор

(12) Направляющая втулка выпускного клапана

(3)

Головка блока цилиндров

(8)

Замок фиксатора

(13) Заглушка

(4)

Седло клапанной пружины

(9)

Толкатель клапана





(5)

Маслосъемный колпачок
впускного клапана

(10) Маслосъемный колпачок

выпускного клапана





ME-03157

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)

(13)

(13)

ME(H4DOTC)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

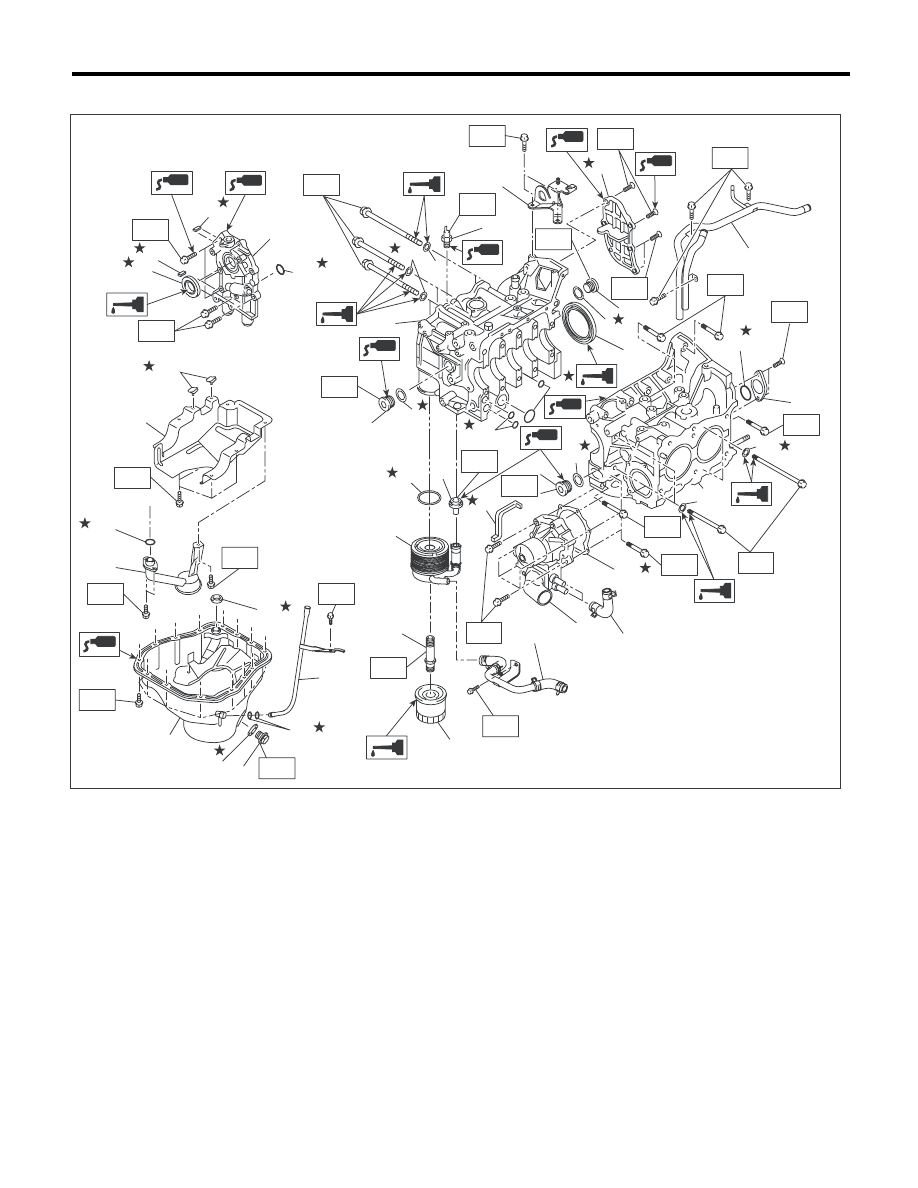

4. БЛОК ЦИЛИНДРОВ

ME-03532

T7

T2

T2

T2

T5

T4

T5

T4

T2

T6

T6

T4

(9)

(6)

(10)

(10)

(11)

(13)

(25)

(26)

(4)

(4)

(4)

(3)

(3)

(3)

(2)

(1)

(5)

(10)

T4

T6

T2

(19)

T9

(17)

(16)

(24)

T2

(15)

(27)

T10

T2

(14)

(28)

T3

(18)

(10)

T2

(29)

T2

(23)

(31)

T1

T8

(19)

(20)

(21)

(22)

T11

(32)

(10)

T2

(8)

(7)

(33)

(33)

T2

(30)

(29)

(30)

(12)

(34)

ME(H4DOTC)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Датчик давления масла

(18)

Маслоприемник

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Правый блок цилиндров

(19)

Прокладка

T1: 5 (0,5, 3,7)

(3)

Заглушка сервисного отверстия

(20)

Поддон картера

T2: 6,4 (0,7, 4,7)

(4)

Прокладка

(21)

Сливная пробка

T3: 10 (1,0, 7,2)

(5)

Крышка масляного сепаратора

(22)

Прокладка сливной пробки

T4: 25 (2,5, 18,4)

(6)

Обводная водяная трубка

(23)

Направляющая щупа уровня
масла

T5: <См. ME(H4DOTC)-78, УСТА-

НОВКА, Блок цилиндров.>

(7)

Масляный насос

(24)

Масляный фильтр

(8)

Передний сальник

(25)

Прокладка

(9)

Задний сальник

(26)

Шланг водяного насоса

T6: 70 (7,1, 51,6)

(10)

Уплотнительное кольцо

(27)

Штуцер

T7: Первый: 12 (1,2, 8,9)

Второй: 12 (1,2 8,9)

(11)

Крышка сервисного отверстия

(28)

Уплотнение

(12)

Левый блок цилиндров

(29)

Шайба

T8: 44 (4,5, 32,5)

(13)

Водяной насос

(30)

Уплотнительная шайба

T9: 54 (5,5, 40)

(14)

Отражательная пластина

(31)

Уплотнительное кольцо

T10: 69 (7,0, 50,9)

(15)

Масляный радиатор

(32)

Задний кронштейн двигателя

T11: 16 (1,6, 11,8)

(16)

Трубка масляного радиатора

(33)

Уплотнение масляного насоса

(17)

Соединитель

(34)

Уплотнение водяного насоса
