Subaru Impreza (2008 год). Руководство - часть 236
ME(H4DOTC)-4
Общие сведения

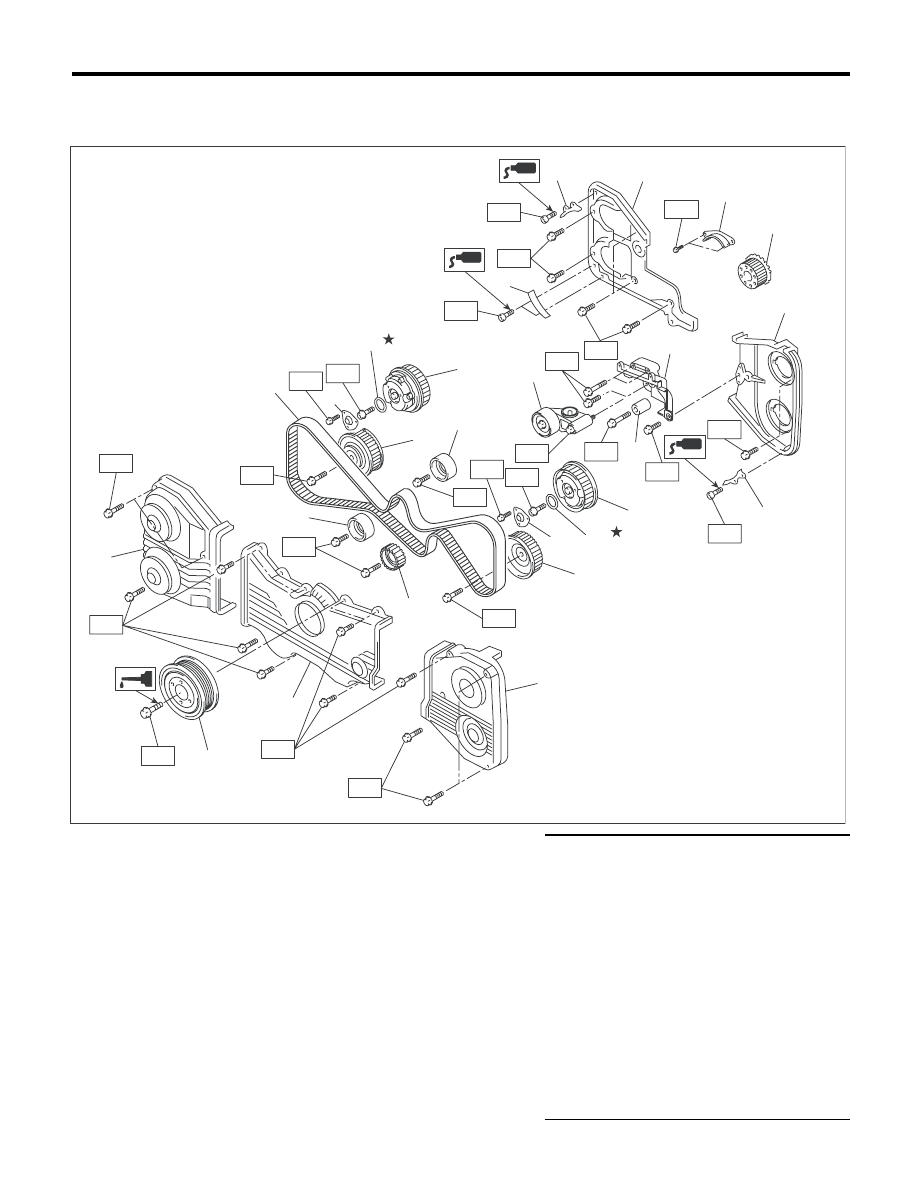

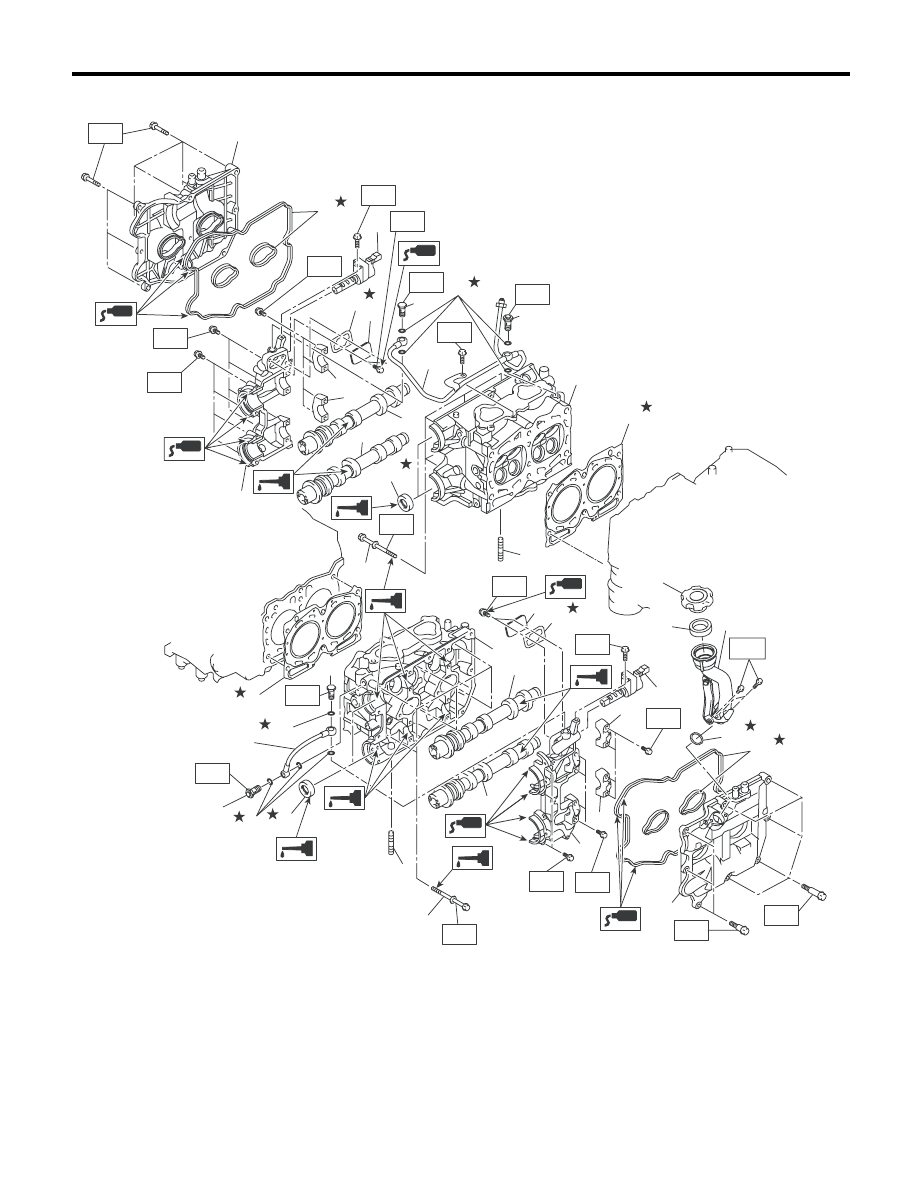

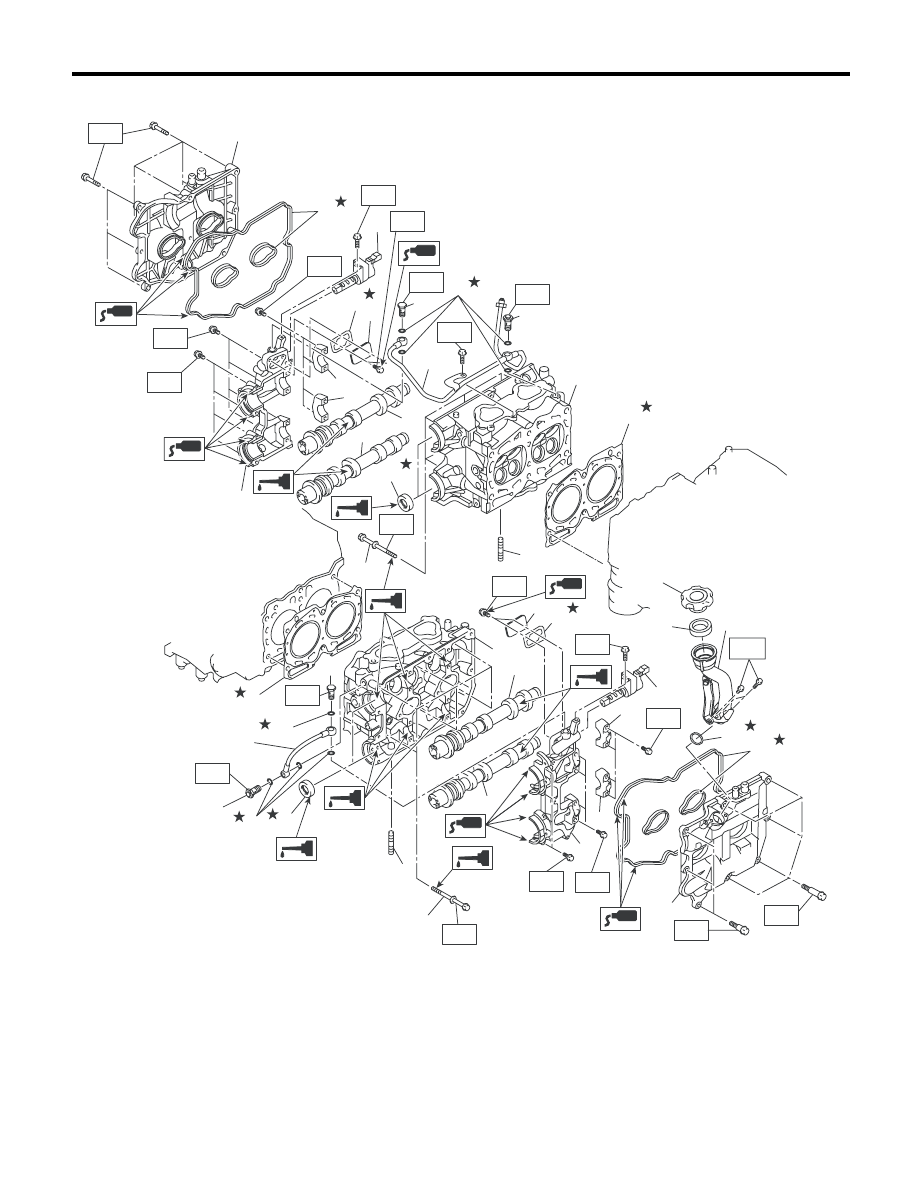

МЕХАНИЧЕСКАЯ ЧАСТЬ
Толкатель
клапана
Внешний диаметр
мм (дюймы)
Номиналь-
ное значение
34,959 — 34,975 (1,3763 — 1,3770)
Внутренний диаметр (в головке
блока цилиндров)
мм (дюймы)
Номиналь-
ное значение
34,994 — 35,016 (1,3777 — 1,3786)
Зазор толкателя клапана
мм (дюймы)
Номиналь-
ное значение
0,019 — 0,057 (0,0007 — 0,0022)
Блок цилин-
дров
Предельное искривление поверхности (Поверхнос-
ти, сопряженной с головкой блока цилиндров)
мм (дюймы)
0,025 (0,0098)
Предел шлифовки
мм (дюймы)
0,1 (0,004)
Номинальная высота
мм (дюймы)
201,0 (7,91)
Внутренний диаметр
цилиндра
мм (дюймы)
Номинальное
значение
A
99,505 — 99,515 (3,9175 — 3,9179)
B
99,495 — 99,505 (3,9171 — 3,9175)
Конусность
мм (дюймы)
Номиналь-
ное значение
0,015 (0,0006)
Отклонение от окружности
мм (дюймы)
Номиналь-
ное значение
0,010 (0,0004)
Поршневой зазор
мм (дюймы)
Номиналь-
ное значение
–0,010 — 0,010
(–0,00039 — 0,00039)
Предел расточки цилиндра (диаметр)
мм (дюймы)
До 100,005 (3,9372)
Поршень
Внешний диаметр
мм (дюймы)
Номинальное
значение
A
99,505 — 99,515 (3,9175 — 3,9179)
B
99,495 — 99,505 (3,9171 — 3,9175)
0,25 (0,0098) OS
99,745 — 99,765 (3,9270 — 3,9278)
0,50 (0,0197) OS
99,995 — 100,015 (3,9368 — 3,9376)
Поршневой
палец
Номинальный зазор между порш-
нем и поршневым пальцем
мм (дюймы)
Номиналь-
ное значение
0,004 — 0,008 (0,0002 — 0,0003)
Температура посадки
Поршневой палец должен устанавливать-
ся в нужное положение большим пальцем
руки при температуре 20°C (68°F)
Поршневое
кольцо
Зазор замка кольца
мм (дюймы)
Верхнее коль-
цо
Номиналь-
ное значение
0,20 — 0,25 (0,0079 — 0,0098)
Второе коль-
цо
Номиналь-
ное значение
0,37 — 0,52 (0,015 — 0,0203)
Маслосъем-
ное кольцо
Номиналь-
ное значение
0,20 — 0,50 (0,0079 — 0,0197)
Зазор канавки кольца мм (дюймы)
Верхнее коль-
цо
Номиналь-
ное значение
0,040 — 0,080 (0,0016 — 0,0031)
Второе коль-
цо
Номиналь-
ное значение
0,030 — 0,070 (0,0012 — 0,0028)
Шатун
Изгиб или кручение на 100 мм
(3,94 дюйма) длины
мм (дюймы)
Предельное
значение
0,1 (0,0039)
Осевой люфт
мм (дюймы)
Номиналь-
ное значение
0,070 — 0,330 (0,0028 — 0,0130)
Вкладыш
подшипни-
ка большой
головки ша-
туна
Масляный зазор
мм (дюймы)
Номиналь-
ное значение
0,017 — 0,045 (0,0007 — 0,0018)
Размер вкладыша
(Толщина в центре)
мм (дюймы)
Номинальное значение
1,490 — 1,502 (0,0587 — 0,0591)
0,03 (0,0012) US
1,504 — 1,512 (0,0592 — 0,0595)
0,05 (0,0020) US
1,514 — 1,522 (0,0596 — 0,0599)
0,25 (0,0098) US
1,614 — 1,622 (0,0635 — 0,0639)
Втулка ма-
лой головки
Зазор между поршневым пальцем и
втулкой
мм (дюймы)
Номиналь-
ное значение
0 — 0,022 (0 — 0,0009)
