Subaru Impreza (2008 год). Руководство - часть 170
EN(H4DO)(diag)-108
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1 ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика воздушного пото-
ка при помощи Subaru Select Monitor или универ-
сального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4DO)(diag)-35, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке
работы, обратитесь к Руководству по эксплуа-
тации универсального сканера.
Напряжение меньше, чем
0,2 В?
Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нормаль-
но. Повторите неис-
правность, затем вы-
полните диагностику
еще раз.
ПРИМЕЧАНИЕ:
В этом случае причиной
может быть временный
плохой контакт в разъ-
еме.

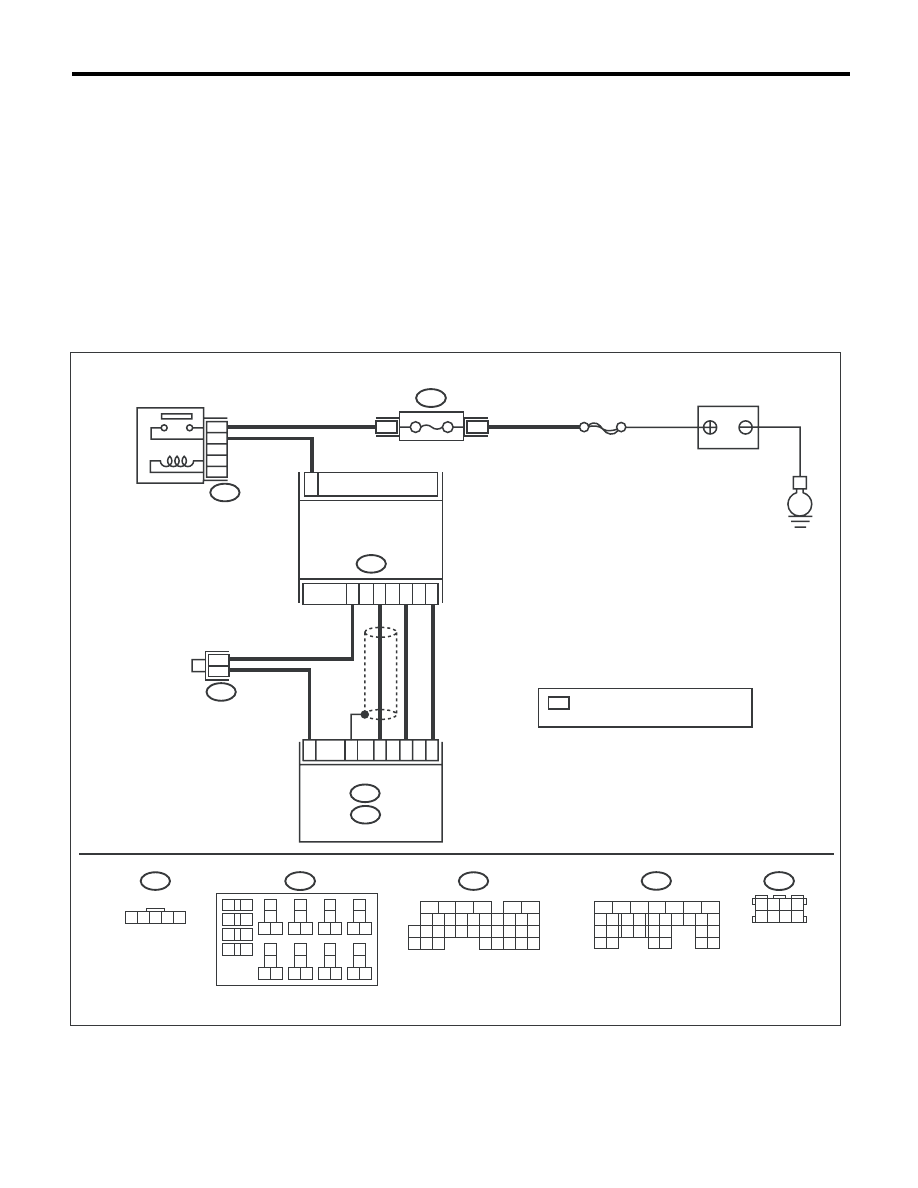

2 ПРОВЕРКА ПИТАНИЯ ДАТЧИКА МАССОВО-
ГО РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ
ВПУСКАЕМОГО ВОЗДУХА
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между разъемом дат-
чика массового расхода воздуха и температуры
впускаемого воздуха и массой двигателя.
Разъем и клемма
(B3) № 1 (+) — Масса двигателя (–):
Напряжение составляет
10 В или более?
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом датчи-
ка массового расхода
воздуха и температуры
впускаемого воздуха
• Плохой контакт в
разъеме главного реле

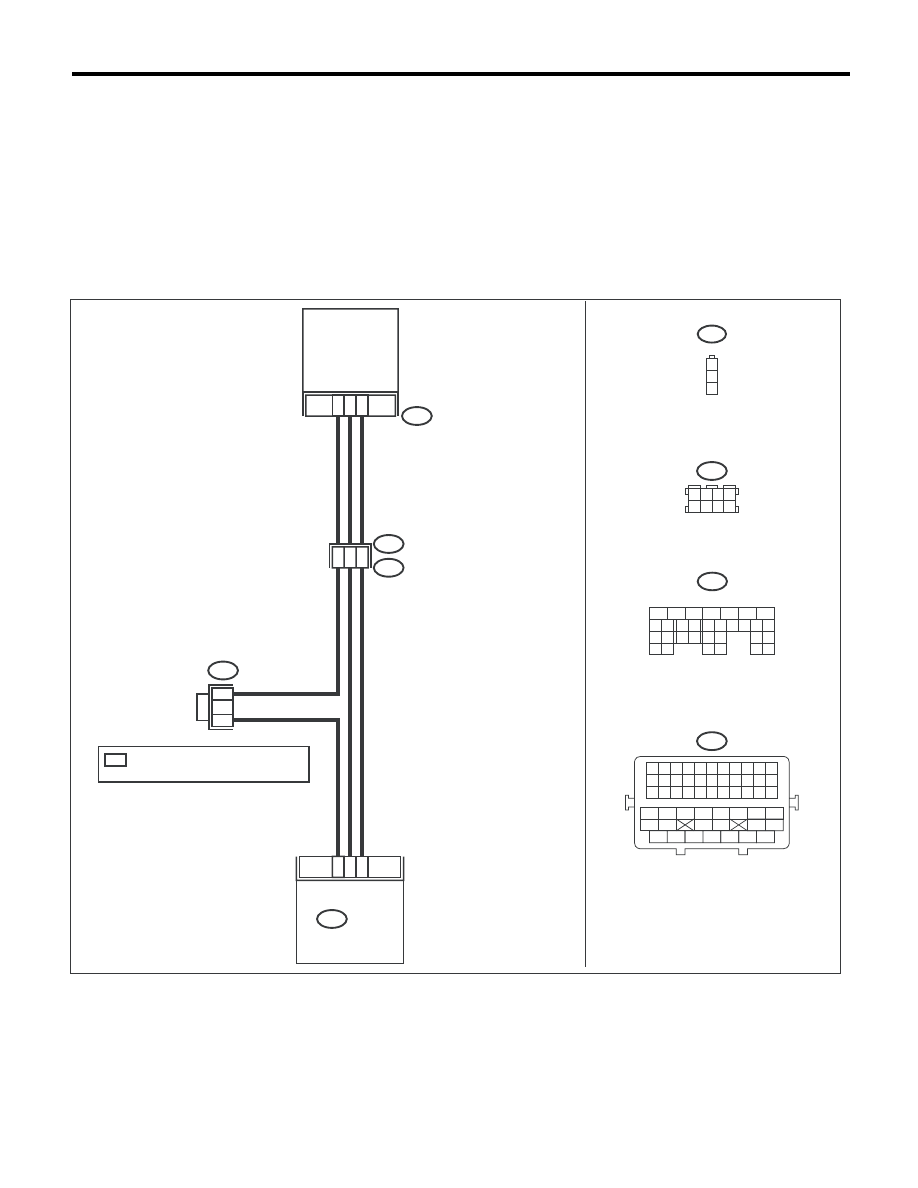

3 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА
ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО
ВОЗДУХА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика массового расхода
воздуха и температуры впускаемого воздуха
Разъем и клемма
(B136) № 31 — (B3) № 3:
Сопротивление составля-
ет менее 1 Ом?
Устраните разрыв в
проводке между ECM и
разъемом датчика мас-
сового расхода возду-
ха и температуры впус-
каемого воздуха.
4 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА
ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО
ВОЗДУХА.
Измерьте сопротивление между ECM и массой
кузова.
Разъем и клемма
(B136) № 31 — Масса кузова:
Сопротивление составля-
ет 1 МОм или более?
Устраните замыкание
на массу в проводке
между ECM и разъемом
датчика массового рас-
хода воздуха и темпе-
ратуры впускаемого
воздуха.
5 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме
датчика массового расхода воздуха и темпера-
туры впускаемого воздуха.
Обнаружен ли плохой
контакт в разъеме ECM
или разъеме датчика мас-
сового расхода воздуха и
температуры впускаемо-
го воздуха?
Устраните пло-
хой контакт в
разъеме ECM или
разъеме датчика
массового расхо-
да воздуха и тем-
пературы впуска-
емого воздуха.
