EN(H4DO)(diag)-104

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ЗАДНЕГО ДАТЧИКА
КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от заднего датчика кис-
лорода.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом зад-
него датчика кислорода и массой двигателя.

Разъем и клемма

(E22) № 1 (+) — Масса двигателя (–):

Напряжение составля-
ет 10 В или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между главным реле
и задним датчиком кис-
лорода
• Плохой контакт в за-
днем датчике кислорода
• Плохой контакт в
разъеме главного реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и разъ-
емом заднего датчика кислорода.

Разъем и клемма

(B135) № 7 — (E22) № 2:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и разъ-
еме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и задним
датчиком кислорода
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке между ECM
и массой кузова.

Разъем и клемма

(B134) № 3 — Масса кузова:
(B134) № 4 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление со-
ставляет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и разъ-
еме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и массой
двигателя
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
Измерьте сопротивление между клеммами зад-
него датчика кислорода.

Клеммы

№ 1 — № 2:

Сопротивление в диа-
пазоне 3 — 4 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените задний дат-
чик кислорода. <См.
FU(H4DO 1.5)-37, Задний
датчик кислорода.>

EN(H4DO)(diag)-105

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

G: КДН P0038 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

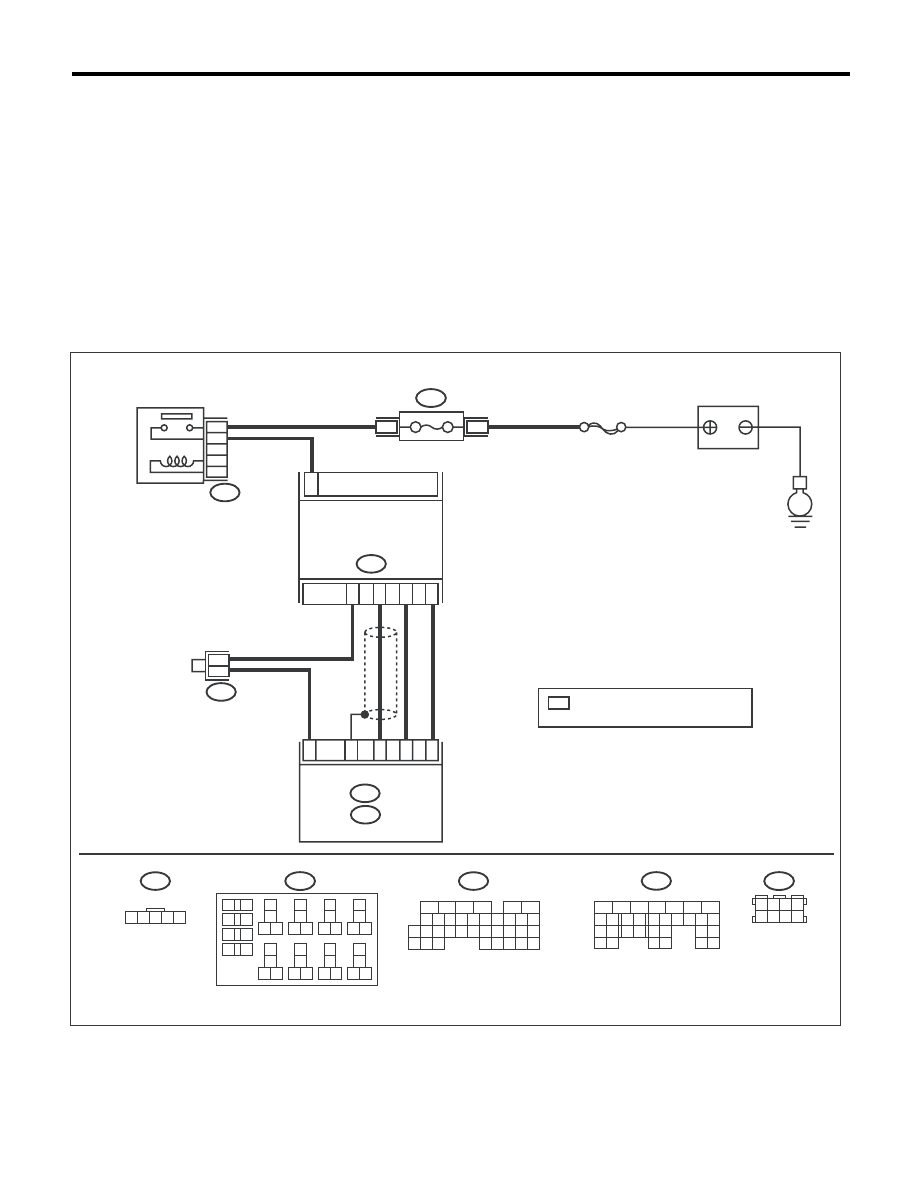

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06345

E

E2

B21

B83

*

1

*

1

*

2

*

2

4

A4

A5

D31

B135

B136

B :

B134

A :

C :

C21

B137

D :

E

B7

C22

A3

B83

B134

B135

B136

E

B21

E2

52

B137

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

3

2

19

2

54

46

E2

B21

ECM

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A :

B :

C :

D :

SBF-5

1

E22

11

12

9

10

B220

B220

2

1

*

1

:

*

2

:

B83

3 4

5 6

1 2

7 8

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

E22

1 2
3 4

РЕЛЕ ДАТЧИКА КИСЛОРОДА
И КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

ЗАДНИЙ ДАТЧИК
КИСЛОРОДА

АККУМУЛЯТОР

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 3, 4, 7 И 8

EN(H4DO)(diag)-106

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B135) № 7 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом задне-
го датчика кисло-
рода.

Переходите к шагу 2.

2

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B134) № 3 — Масса кузова:
(B134) № 4 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление составля-
ет менее 5 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
соединительном
разъеме

EN(H4DO)(diag)-107

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

H: КДН P0102 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

МАССОВОГО ИЛИ ОБЪЕМНОГО РАСХОДА ВОЗДУХА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход.
• Двигатель глохнет.
• Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

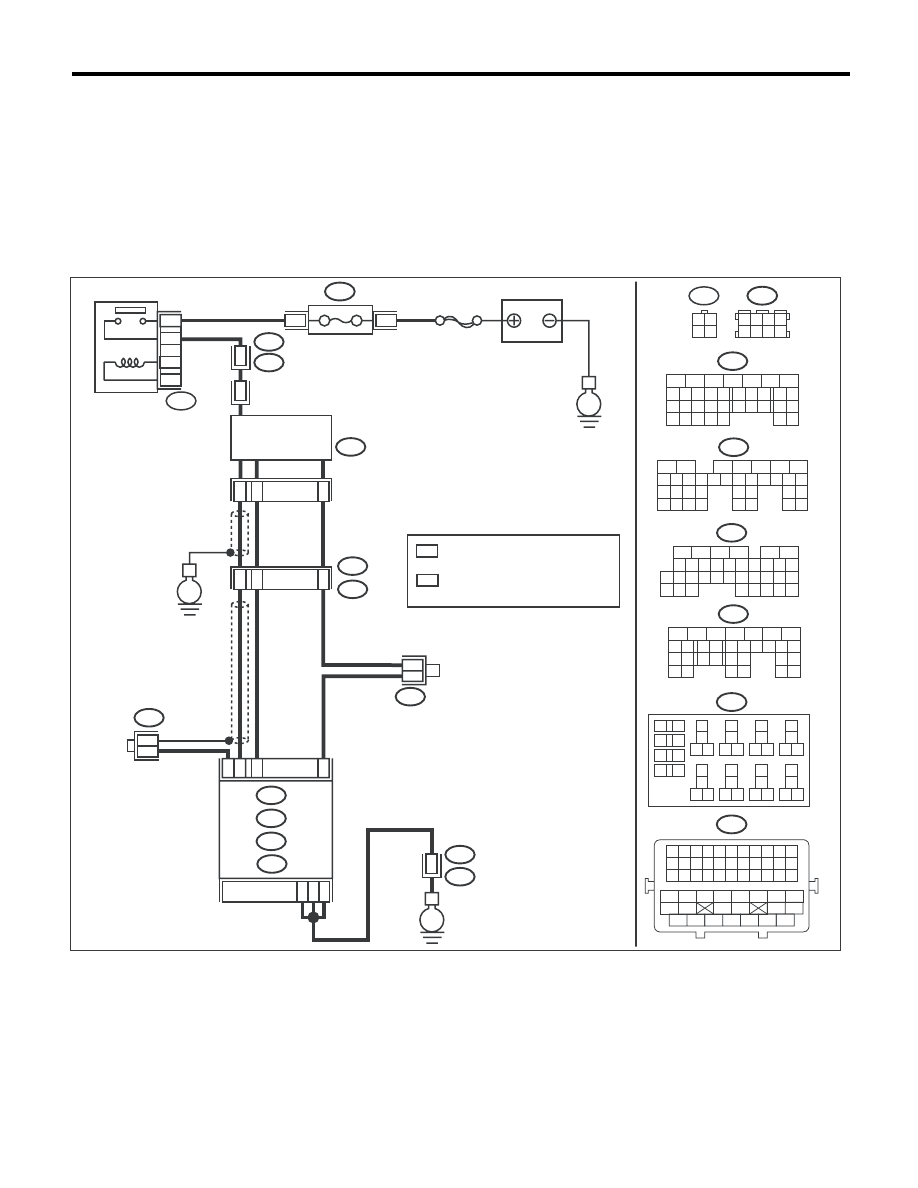

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06346

B137

B3

E

B83

1

B3

ECM

B136

SBF-7

1 2 3 4 5

B136

2

4

3

5

C32

C9

C31

D31

C24

B220

40

39

38

37

C:

B137

D:

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B220

4

3

*

*

*

:

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

B83

3 4

5 6

1 2

7 8

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6

ДАТЧИК МАССОВОГО

РАСХОДА ВОЗДУХА

И ТЕМПЕРАТУРЫ

ВПУСКАЕМОГО ВОЗДУХА

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР
