Subaru Impreza (2008 год). Руководство - часть 128
ME(H4DO 2.0)-66
Распределительный вал
МЕХАНИЧЕСКАЯ ЧАСТЬ

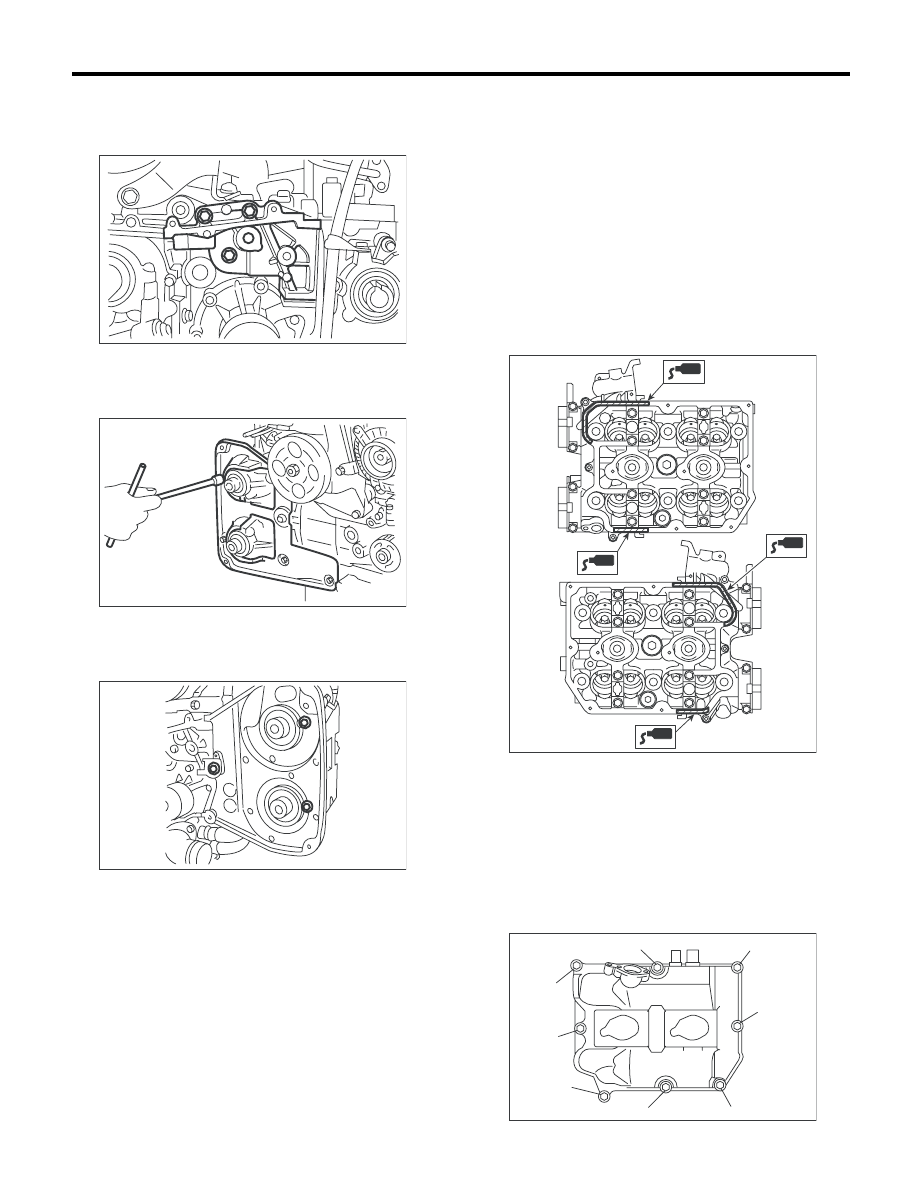

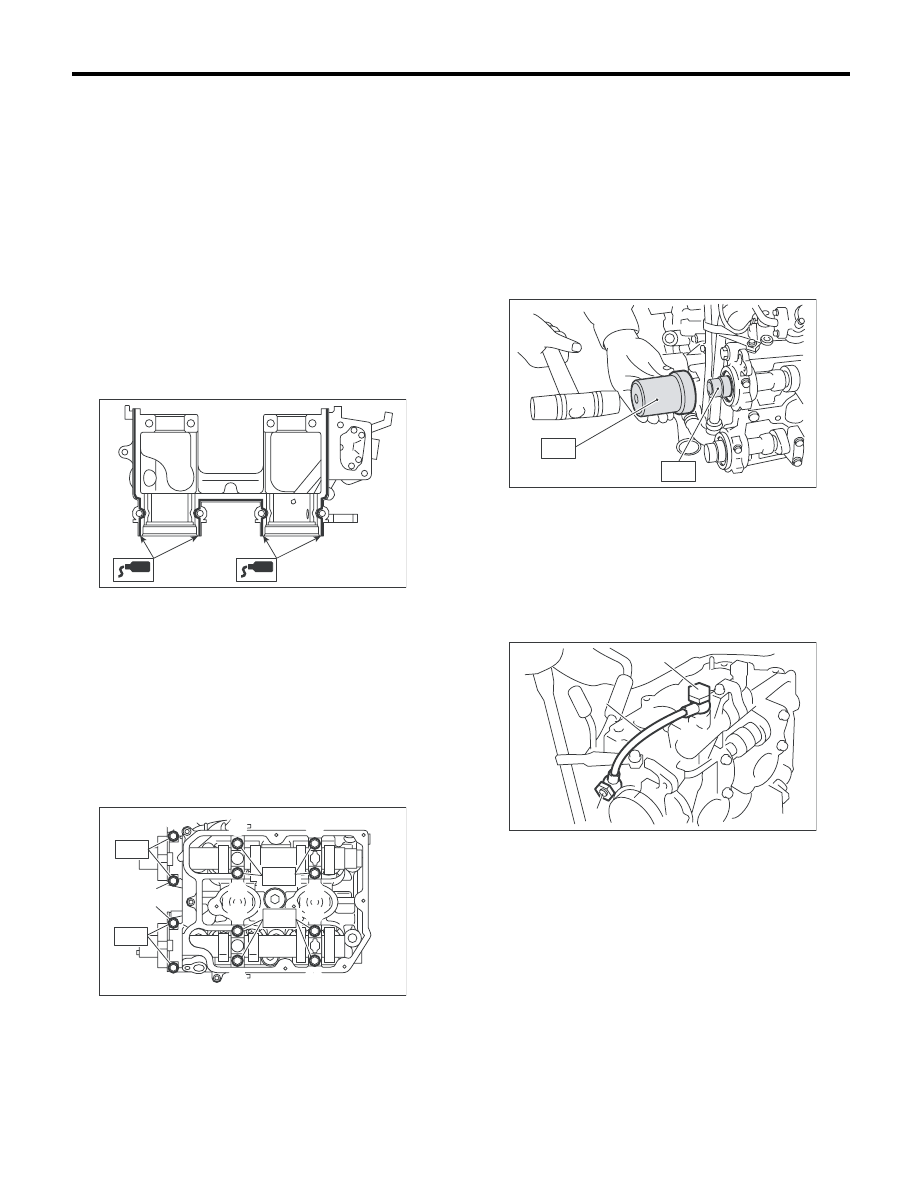

2) Установите крышку распределительного ва-
ла.
(1) Нанесите небольшое количество про-
кладочного герметика на сопряженную по-
верхность крышки.
ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Не наносите слишком много прокладочного
герметика. Нанесение излишнего количества
герметика может привести к выдавливанию
его избытков на сальник, что приводит к утеч-
ке масла.
Прокладочный герметик:
THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный
(2) Нанесите тонкий слой моторного масла
на поверхность шейки крышки и установите
крышку распределительного вала на рас-
пределительный вал.
(3) Постепенно затяните крышку распреде-
лительного вала, как минимум в два этапа,
в алфавитном порядке, как показано на ри-
сунке, затем затяните на заданный момент.
Момент затяжки:
T1: 9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)
T2: 20 Нм (2,0 кгс-м, 14,8 фунт-сила-фут)
(4) После установки крышки распредели-
тельного вала, убедитесь, что распредели-
тельный вал только немного вращается, ес-
ли его удерживать за базовую окружность.
3) Нанесите тонкий слой моторного масла по
периферии сальника распределительного вала
и на кромку сальника, после чего установите
сальник на распределительный вал при помо-
щи специального инструмента ST1 и ST2.
ПРИМЕЧАНИЕ:
Используйте новый сальник.
ST1
499587600
ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА
ST2
499597200
НАПРАВЛЯЮЩАЯ САЛЬ-
НИКА

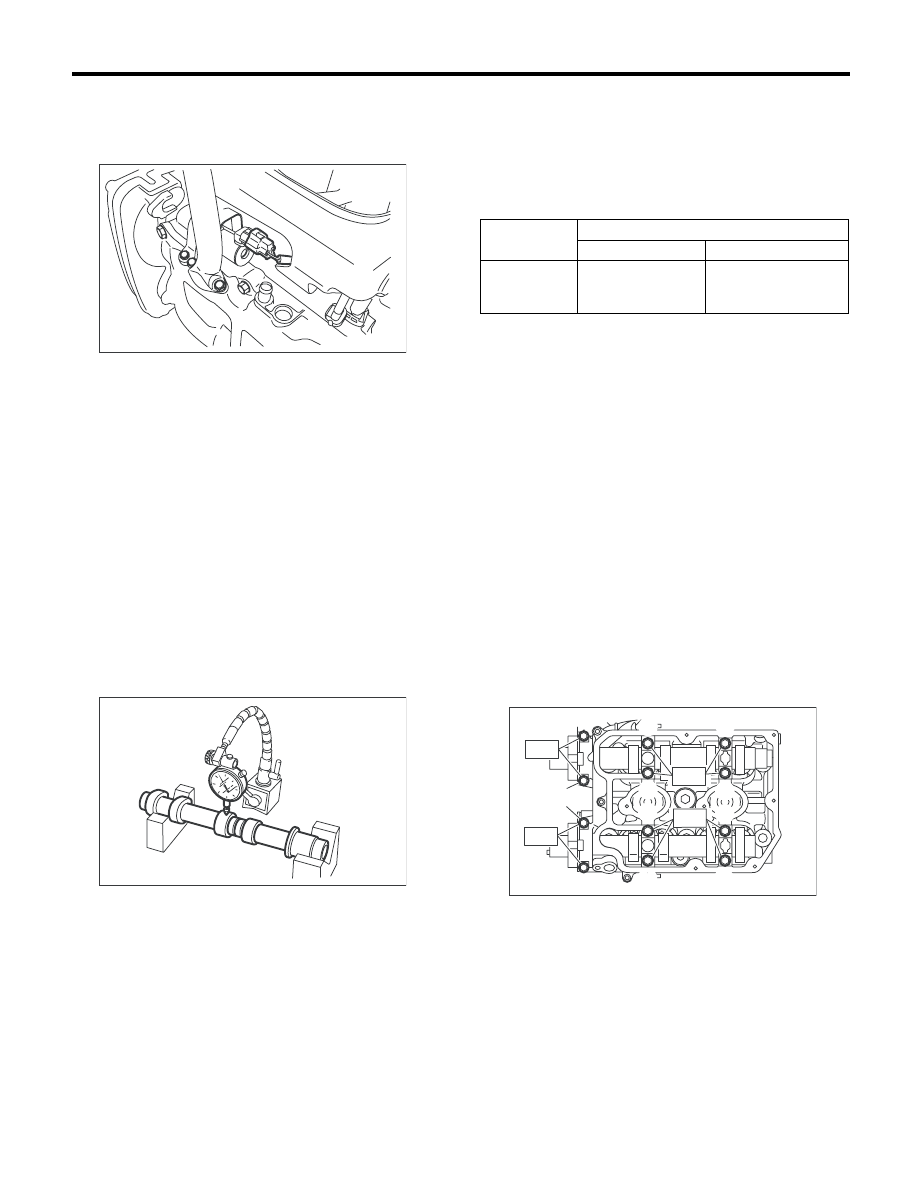

4) Установите масляную трубку.
ПРИМЕЧАНИЕ:
Будьте внимательны с местом установки шту-
цер-болта, оно различается в зависимости от
того, установлен ли фильтр.
Момент затяжки:
29 Нм (3,0 кгс-м, 21,4 фунт-сила-фут)
5) Аналогично установите детали с правой сто-
роны.
ME-00773
ME-02379
(G)
(C)
(A)
(K)
(L)
T1
(F)
(E)
T2
T2
(B)
(J)
(H)
(D)
(I)
T1
(A) Штуцер-болт с фильтром (с выступом)
(B) Штуцер-болт без фильтра (без выступа)
(C) Масляная трубка
ME-00116
ST1
ST2
(A)
(B)
ME-03555
(C)
