ME(H4DO 2.0)-38

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

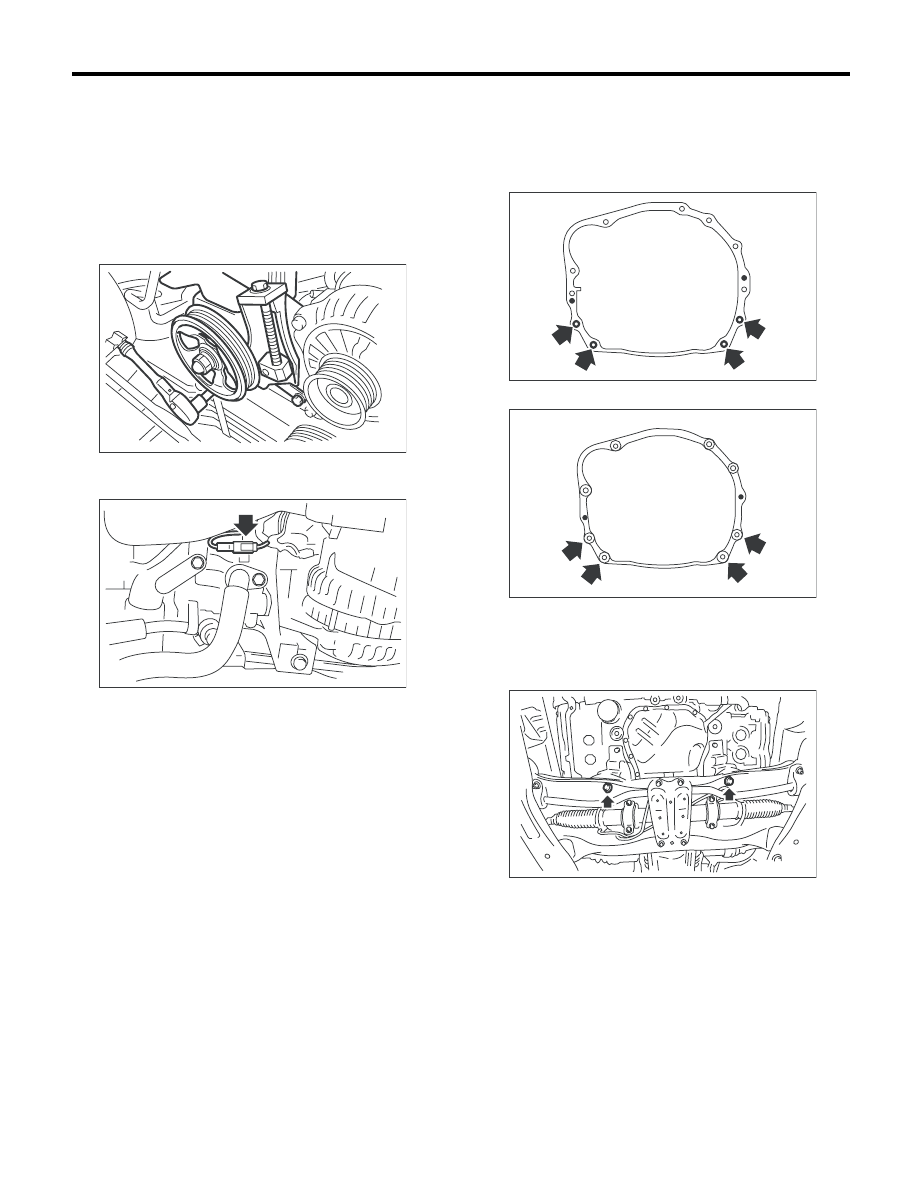

11) Установите насос усилителя рулевого уп-
равления.

(1) Установите насос усилителя рулевого
управления.

Момент затяжки:

Момент затяжки приведен в подразделе
“УЗЕЛ” раздела “Усилитель рулевого уп-
равления”. <См. PS-4, УЗЕЛ, Общие сведе-
ния.>

(2) Подключите разъем датчика насоса уси-
лителя рулевого управления.

(3) Установите и отрегулируйте передний
ремень. <См. ME(H4DO 2.0)-42, ПЕРЕДНИЙ
РЕМЕНЬ, УСТАНОВКА, Клиновидный ре-
мень.>

12) Поднимите автомобиль на подъемнике.

13) Затяните болты и гайки, которые крепят
нижнюю часть трансмиссии к двигателю.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

• Модель AT

• Модель MT

14) Затяните гайки, которые крепят опоры
двигателя на поперечной балке.

Момент затяжки:

85 Нм (8,7 кгс-м, 62,7 фунт-сила-фут)

ME-00037

ME-03004

AT-00108

MT-00077

ME-02650

ME(H4DO 2.0)-39

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

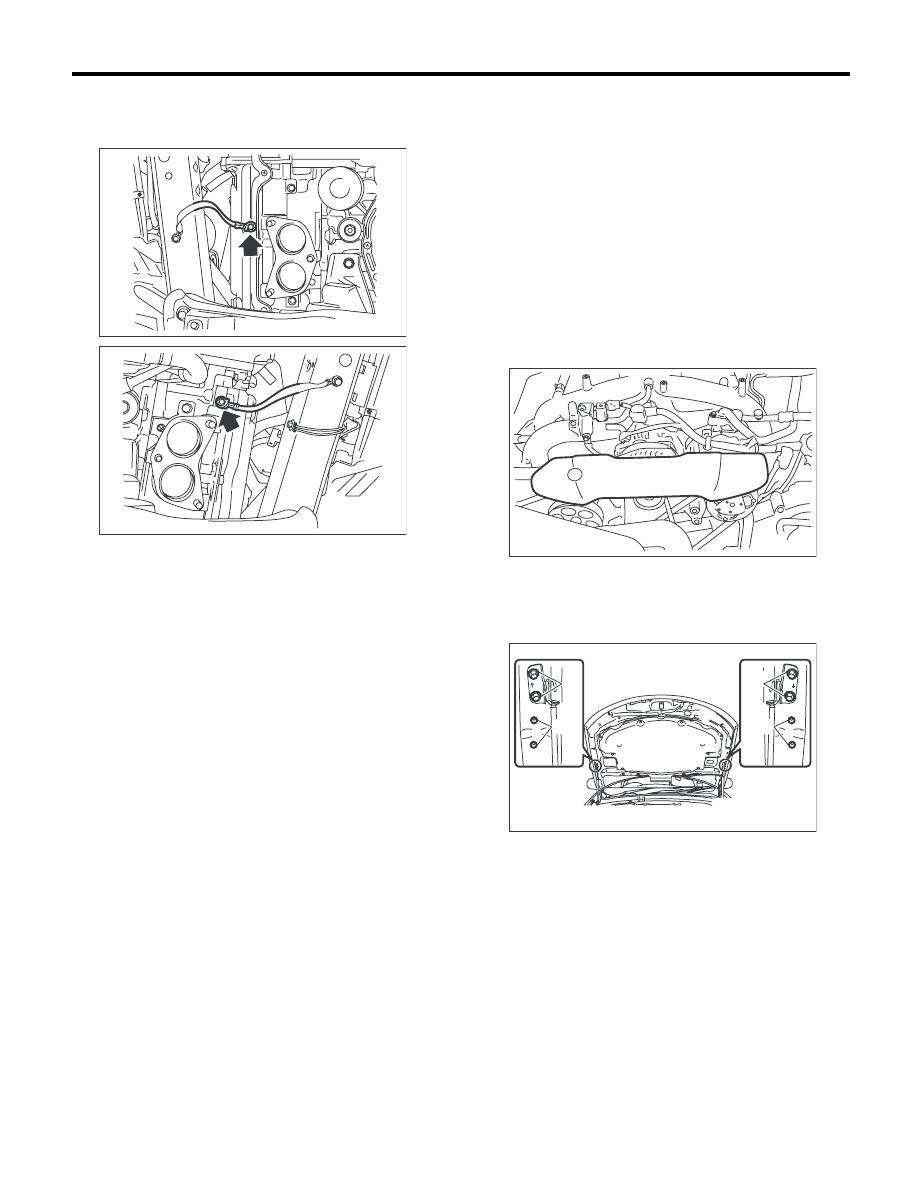

15) Присоедините провод массы.
Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

16) Установите переднюю выхлопную трубу.
<См. EX(H4DO 1.5)-7, УСТАНОВКА, Передняя
выхлопная труба.>
17) Опустите автомобиль.
18) Присоедините следующие шланги.

(1) Шланги подачи и отвода паров топлива
(2) Впускной и выпускной шланги отопителя
(3) Вакуумный шланг усилителя тормозной
системы

19) Подключите следующие разъемы и клеммы.

(1) Клемма массы двигателя

Момент затяжки:

14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут)

(2) Разъемы жгута проводки двигателя
(3) Разъем и клемма генератора

Момент затяжки:

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

(4) Разъем компрессора кондиционера

20) Установите стойку воздухозаборной камеры
Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

21) Установите напорные шланги кондиционера.
<См. AC-44, УСТАНОВКА, Шланги и трубки.>
22) Установите радиатор. <См. CO(H4DO 1.5)-28,
УСТАНОВКА, Радиатор.>
23) Установите воздухозаборный короб, кор-
пус воздушного фильтра и воздухозаборную
камеру. <См. IN(H4DO 1.5)-8, УСТАНОВКА,
Воздухозаборный короб.> <См. IN(H4DO 1.5)-6,
УСТАНОВКА, Корпус воздушного фильтра.>
<См. IN(H4DO 1.5)-7, УСТАНОВКА, Воздухоза-
борная камера.>

24) Установите аккумулятор на автомобиль и
присоедините к нему провода.
25) Залейте охлаждающую жидкость двигателя.
<См. CO(H4DO 1.5)-19, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
26) Проверьте уровень ATF и пополните его
при необходимости. (модель AT)
<См. 4AT-29, ПРОВЕРКА, ATF.>
27) Заправьте систему кондиционера хлада-
гентом. <См. AC-27, ПРОЦЕДУРА, Процедура
заправки хладагента.>
28) Установите крышку клиновидного ремня.
Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила фут)

29) Переставьте болты из положения (B) в по-
ложение (A), а затем закройте крышку капота.
Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

30) Опустите автомобиль на подъемнике.

C: ПРОВЕРКА

1) Убедитесь в плотной посадке трубок, шлан-
гов, разъемов и зажимов.
2) Убедитесь в том, что уровень охлаждающей
жидкости соответствует техническим требова-
ниям.
3) Убедитесь в том, что уровень ATF соответс-
твует техническим требованиям. (Модель AT)
4) Запустите двигатель и проверьте его на
предмет утечек топлива, выхлопных газов, ох-
лаждающей жидкости двигателя и т.д. Также
проверьте на любые шумы или вибрации.

ME-03376

ME-03377

ME-03312

ME-03458

(A)

(B)

(A)

(B)

ME(H4DO 2.0)-40

Опоры двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

10.Опоры двигателя

A: СНЯТИЕ

1) Снимите узел двигателя.
<См. ME(H4DO 2.0)-33, СНЯТИЕ, Узел двигате-
ля.>
2) Снимите опоры двигателя с узла двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Опора двигателя:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин и других пов-
реждений.

ME(H4DO 2.0)-41

Подготовка к капитальному ремонту

МЕХАНИЧЕСКАЯ ЧАСТЬ

11.Подготовка

к капитальному ремонту

A: ПРОЦЕДУРА

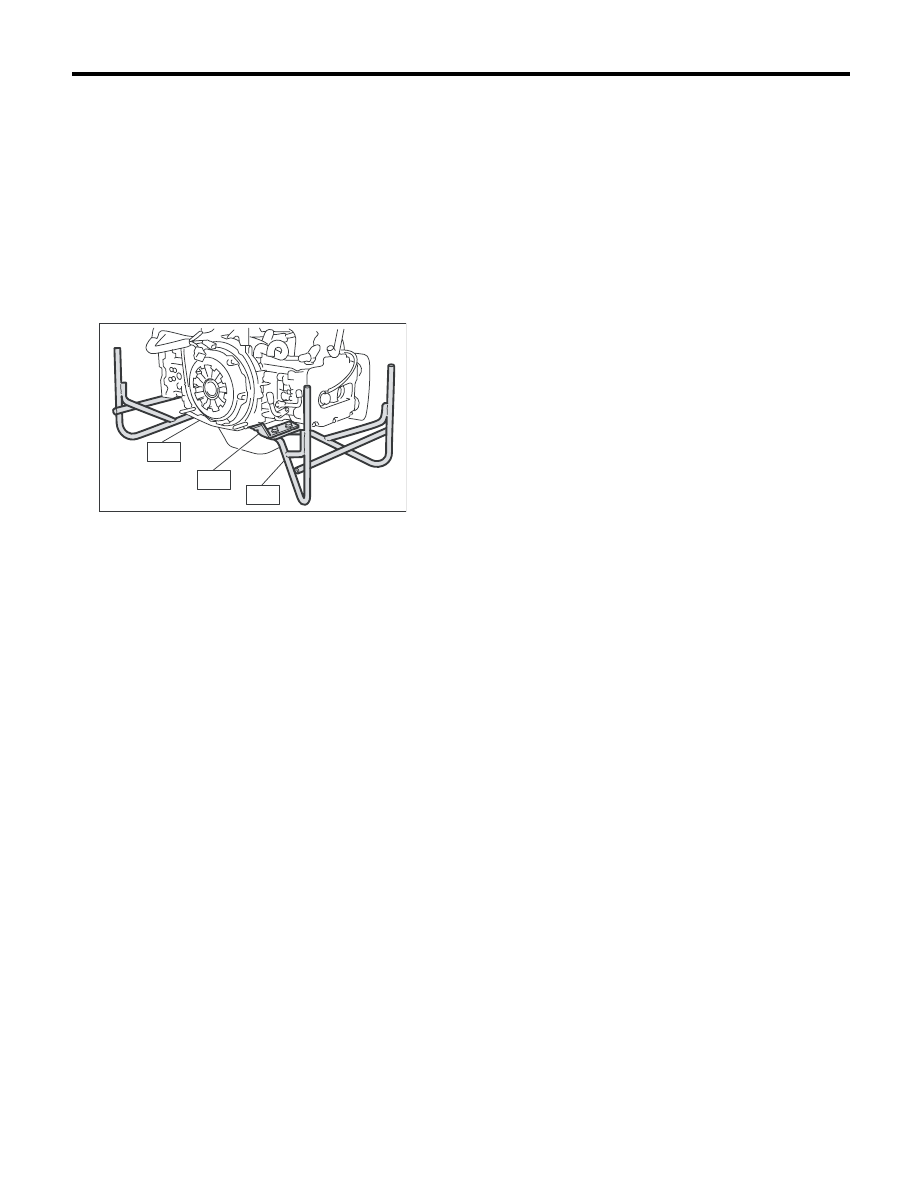

1) После снятия двигателя с кузова, закрепите
его на специальном инструменте при помощи
следующей процедуры.
ST1

498457000

АДАПТЕР СТЕНДА ДВИГА-
ТЕЛЯ, ПРАВЫЙ

ST2

498457100

АДАПТЕР СТЕНДА ДВИГА-
ТЕЛЯ, ЛЕВЫЙ

ST3

499817100

СТЕНД ДВИГАТЕЛЯ

2) Все процедуры, описанные в каждом пункте
данного раздела, объединены между собой и
расположены по порядку. Процедура капи-
тального ремонта двигателя будет завершена,
когда Вы пройдете все шаги данного процесса.
Таким образом, чтобы выполнить отдельную
процедуру в данном разделе, Вам необходимо
вернуться назад и проделать процедуры, опи-
санные ранее, перед выполнением нужной про-
цедуры.

ME-00057

ST3

ST2

ST1
