ME(H4DO 2.0)-30

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

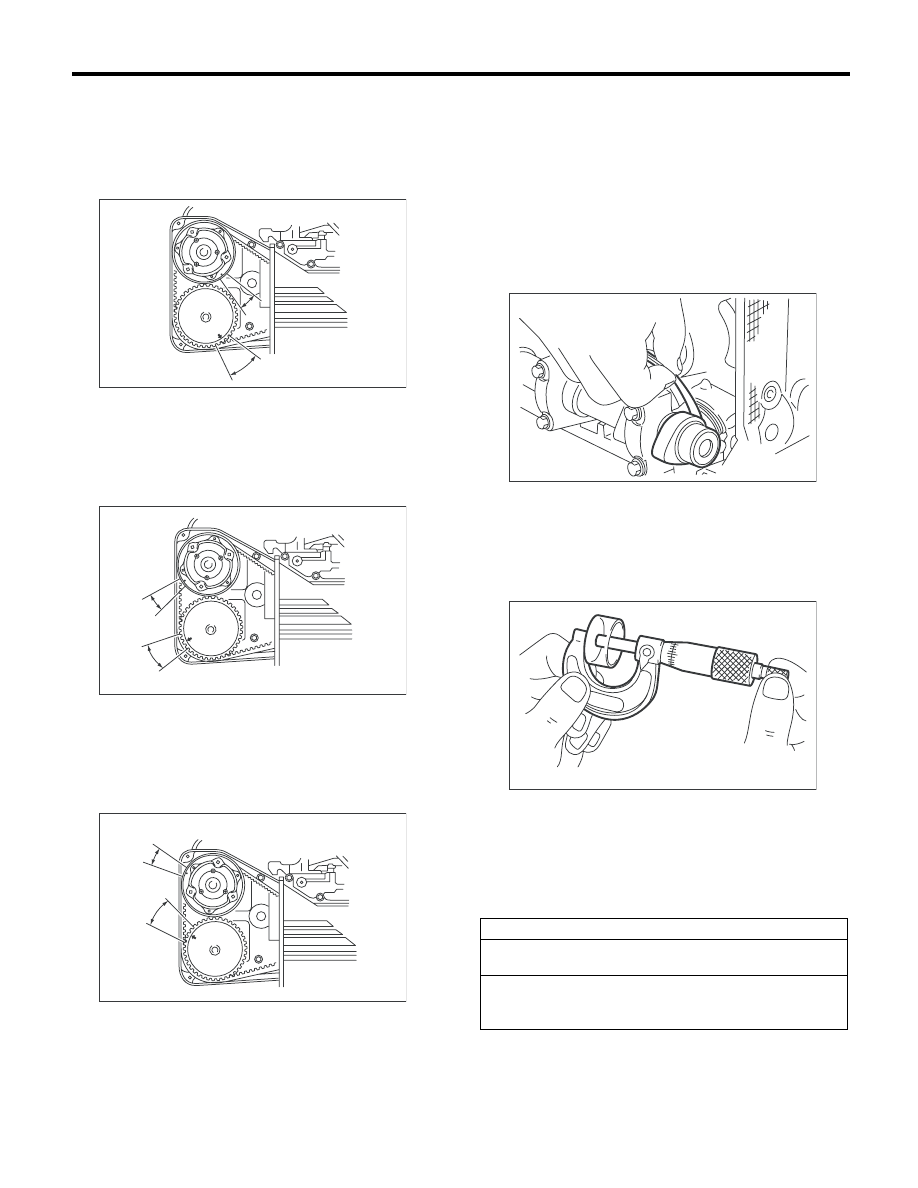

(1) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры выпускного кла-
пана цилиндра №2 и впускного клапана ци-
линдра №3.

(2) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры впускного клапа-
на цилиндра №2 и выпускного клапана ци-
линдра №4.

(3) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры выпускного кла-
пана цилиндра №1 и впускного клапана ци-
линдра №4.

15) После проверки установите соответствую-
щие детали в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крышки.

B: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Регулировка клапанного зазора должна вы-
полняться на холодном двигателе.
1) Измерьте все клапанные зазоры.
<См. ME(H4DO 2.0)-29, ПРОВЕРКА, Клапанный
зазор.>

ПРИМЕЧАНИЕ:
После измерения запишите значение каждого
клапанного зазора.

2) Снимите распределительный вал.
<См. ME(H4DO 2.0)-64, СНЯТИЕ, Распредели-
тельный вал.>
3) Снимите толкатель клапана.
4) Измерьте толщину толкателя клапана при
помощи микрометра.

5) Опираясь на измеренное значение клапан-
ного зазора и толщину толкателя клапана, по
приведенной ниже таблице выберите толкатель
клапана нужной толщины и установите его.

ПРИМЕЧАНИЕ:
Используйте новый толкатель клапана.

ME-03172

ME-03173

ME-03174

Единицы измерения: мм (дюймы)

Впускной клапан: S = (V + T) – 0,19 (0,0075)
Выпускной клапан: S = (V + T) – 0,35 (0,0138)

S: Требуемая толщина толкателя клапана
V: Измеренный клапанный зазор
T: Толщина используемого толкателя клапана

ME-00024

ME-00025

ME(H4DO 2.0)-31

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

№ детали

Толщина, мм (дюймы)

13228 AB102

4,68 (0,1843)

13228 AB112

4,69 (0,1846)

13228 AB122

4,70 (0,1850)

13228 AB132

4,71 (0,1854)

13228 AB142

4,72 (0,1858)

13228 AB152

4,73 (0,1862)

13228 AB162

4,74 (0,1866)

13228 AB172

4,75 (0,1870)

13228 AB182

4,76 (0,1874)

13228 AB192

4,77 (0,1878)

13228 AB202

4,78 (0,1882)

13228 AB212

4,79 (0,1886)

13228 AB222

4,80 (0,1890)

13228 AB232

4,81 (0,1894)

13228 AB242

4,82 (0,1898)

13228 AB252

4,83 (0,1902)

13228 AB262

4,84 (0,1906)

13228 AB272

4,85 (0,1909)

13228 AB282

4,86 (0,1913)

13228 AB292

4,87 (0,1917)

13228 AB302

4,88 (0,1921)

13228 AB312

4,89 (0,1925)

13228 AB322

4,90 (0,1929)

13228 AB332

4,91 (0,1933)

13228 AB342

4,92 (0,1937)

13228 AB352

4,93 (0,1941)

13228 AB362

4,94 (0,1945)

13228 AB372

4,95 (0,1949)

13228 AB382

4,96 (0,1953)

13228 AB392

4,97 (0,1957)

13228 AB402

4,98 (0,1961)

13228 AB412

4,99 (0,1965)

13228 AB422

5,00 (0,1969)

13228 AB432

5,01 (0,1972)

13228 AB442

5,02 (0,1976)

13228 AB452

5,03 (0,1980)

13228 AB462

5,04 (0,1984)

13228 AB472

5,05 (0,1988)

13228 AB482

5,06 (0,1992)

13228 AB492

5,07 (0,1996)

13228 AB502

5,08 (0,2000)

13228 AB512

5,09 (0,2004)

13228 AB522

5,10 (0,2008)

13228 AB532

5,11 (0,2012)

13228 AB542

5,12 (0,2016)

13228 AB552

5,13 (0,2020)

13228 AB562

5,14 (0,2024)

13228 AB572

5,15 (0,2028)

13228 AB582

5,16 (0,2031)

13228 AB592

5,17 (0,2035)

13228 AB602

5,18 (0,2039)

13228 AB612

5,19 (0,2043)

13228 AB622

5,20 (0,2047)

13228 AB632

5,21 (0,2051)

13228 AB642

5,22 (0,2055)

13228 AB652

5,23 (0,2059)

13228 AB662

5,24 (0,2063)

13228 AB672

5,25 (0,2067)

13228 AB682

5,26 (0,2071)

13228 AB692

5,27 (0,2075)

13228 AB702

4,38 (0,1724)

13228 AB712

4,40 (0,1732)

13228 AB722

4,42 (0,1740)

13228 AB732

4,44 (0,1748)

13228 AB742

4,46 (0,1756)

13228 AB752

4,48 (0,1764)

13228 AB762

4,50 (0,1771)

13228 AB772

4,52 (0,1780)

13228 AB782

4,54 (0,1787)

13228 AB792

4,56 (0,1795)

13228 AB802

4,58 (0,1803)

13228 AB812

4,60 (0,1811)

13228 AB822

4,62 (0,1819)

13228 AB832

4,64 (0,1827)

13228 AB842

4,66 (0,1835)

13228 AB852

5,29 (0,2083)

13228 AB862

5,31 (0,2091)

13228 AB872

5,33 (0,2098)

13228 AB882

5,35 (0,2106)

13228 AB892

5,37 (0,2114)

13228 AB902

5,39 (0,2122)

13228 AB912

5,41 (0,2123)

13228 AB922

5,43 (0,2138)

13228 AB932

5,45 (0,2146)

13228 AB942

5,47 (0,2154)

13228 AB952

5,49 (0,2161)

13228 AB962

5,51 (0,2169)

13228 AB972

5,53 (0,2177)

13228 AB982

5,55 (0,2185)

13228 AB992

5,57 (0,2193)

13228 AC002

5,59 (0,2201)

13228 AC012

5,61 (0,2209)

13228 AC022

5,63 (0,2217)

13228 AC032

5,65 (0,2224)

№ детали

Толщина, мм (дюймы)

ME(H4DO 2.0)-32

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

6) Установите распределительный вал.
<См. ME(H4DO 2.0)-65, УСТАНОВКА, Распре-
делительный вал.>
7) Установите звездочку распределительного
вала. <См. ME(H4DO 2.0)-61, УСТАНОВКА,
Звездочка распределительного вала.>
8) Установите ремень ГРМ.
<См. ME(H4DO 2.0)-55, РЕМЕНЬ ГРМ, УСТА-
НОВКА, Ремень ГРМ.>
9) После этого еще раз измерьте клапанные за-
зоры всех клапанов. Если клапанные зазоры
не соответствуют значениям, установленным
для регулировки, повторите процедуру снова,
начиная с первого шага.

Клапанный зазор (значение для регулировки):

Впускной

0,20

+0,01

–0,03

 мм (0,0079

+0,0004

–0,0012

 дюйма)

Выпускной

0,35

±

0,02 мм (0,0138

±

0,0008 дюйма)

10) После проведения измерений установите
соответствующие детали в порядке, обратном
порядку снятия.

ME(H4DO 2.0)-33

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

9. Узел двигателя

A: СНЯТИЕ

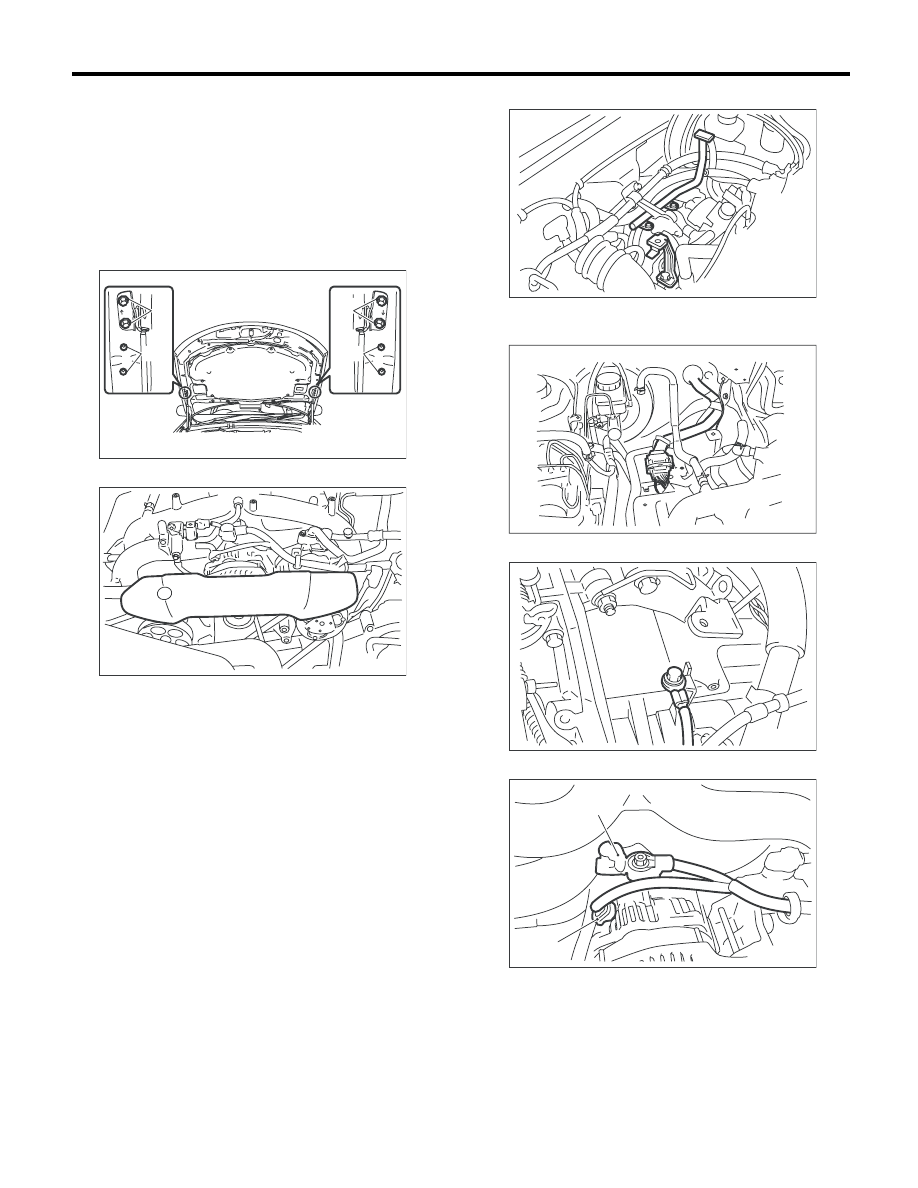

1) Установите автомобиль на подъемник.
2) Переставьте болты из положения (A) в поло-
жение (B), а затем полностью откройте крышку
капота.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

3) Снимите крышки клиновидного ремня.

4) Соберите хладагент из системы кондицио-
нера. <См. AC-26, Процедура утилизации хла-
дагента.>
5) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
6) Отсоедините провода от аккумулятора и
снимите аккумулятор с автомобиля.
7) Снимите воздухозаборный короб, корпус
воздушного фильтра и воздухозаборную каме-
ру <См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухоза-
борный короб.> <См. IN(H4DO 1.5)-5, СНЯТИЕ,
Корпус воздушного фильтра.>
<См. IN(H4DO 1.5)-7, СНЯТИЕ, Воздухозабор-
ная камера.>
8) Снимите нижний кожух.
9) Снимите радиатор с автомобиля.
<См. CO(H4DO 1.5)-27, СНЯТИЕ, Радиатор.>
10) Отсоедините напорные шланги кондицио-
нера от компрессора кондиционера.

11) Снимите стойку воздухозаборной камеры.

12) Отсоедините следующие разъемы и провода.

(1) Разъемы жгута проводки двигателя

(2) Клемма массы двигателя

(3) Разъем и клемма генератора

ME-03458

(A)

(B)

(A)

(B)

ME-03312

(A) Клемма

(B) Разъем генератора

ME-00816

ME-03369

ME-00028

ME-00818

(B)

(A)
