ME(H4DO 2.0)-10

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

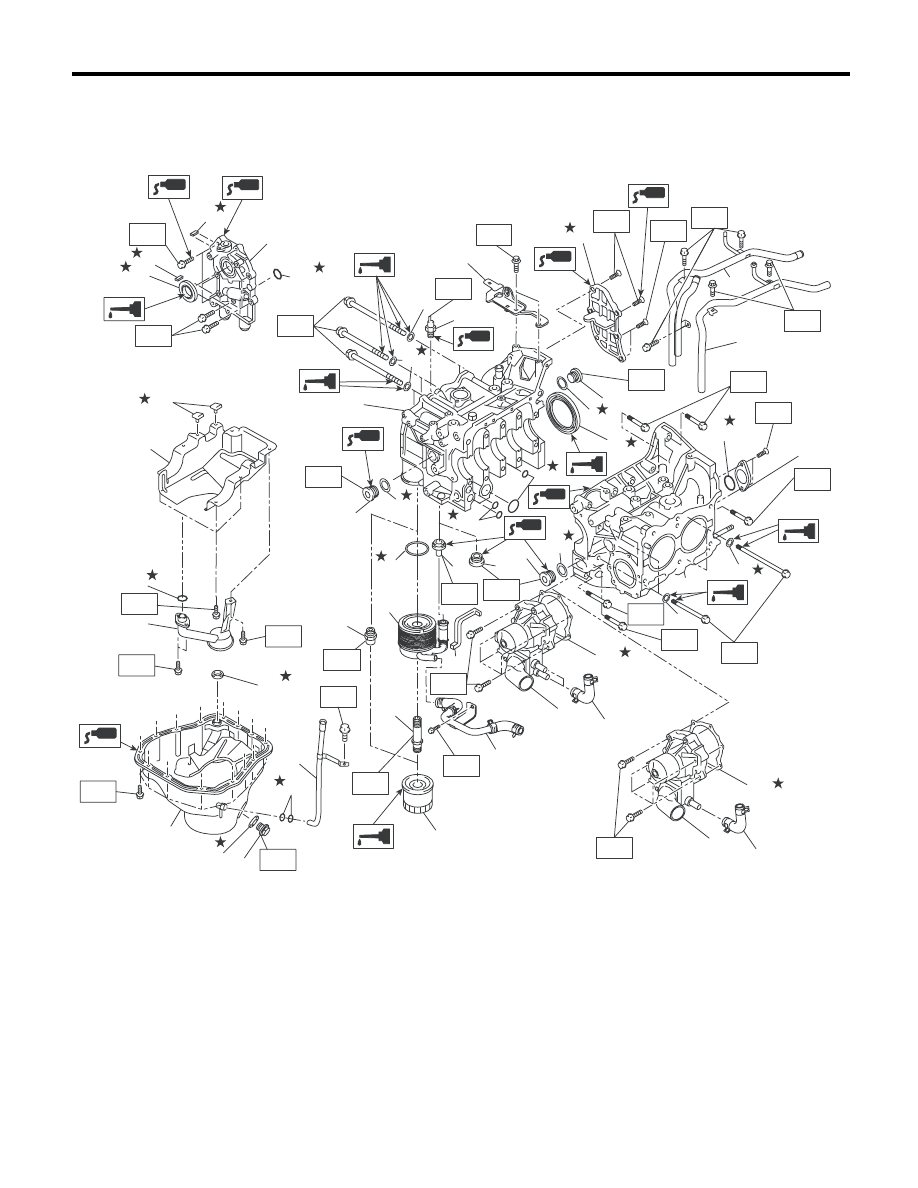

4. БЛОК ЦИЛИНДРОВ

(14)

T4

T2

T2

T2

T2

T6

T5

T6

T5

T2

T11

T11

T11

T5

T12

(9)

(6)

(10)

(10)

(11)

(12)

(13)

(25)

(26)

(4)

(4)

(4)

(3)

(3)

(3)

(2)

(1)

(5)

(32)

(31)

(32)

(31)

(37)

(10)

(10)

(27)

T5

T2

T9

(17)

(24)

(16)

T2

(15)

(29)

T8

(28)

T10

(30)

T1

T3

T2

T7

(18)

(10)

(19)

(20)

(21)

(22)

(23)

(34)

(33)

T2

(36)

ME-03561

(38)

(25)

(26)

T4

T2

(10)

T2

(8)

(7)

(35)

(35)

T2

ME(H4DO 2.0)-11

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1) Датчик давления масла

(20) Поддон картера

(38) Водяной насос (кроме

моделей EC, EK AT)

(2) Правый блок цилиндров

(21) Сливная пробка

(3) Заглушка сервисного отверстия

(22) Прокладка сливной пробки





(4) Прокладка

(23) Направляющая щупа уровня масла

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5) Крышка масляного сепаратора

(24) Масляный фильтр

T1: 5 (0,5, 3,7)

(6) Обводная водяная трубка (модели EC, EK

AT)

(25) Прокладка

T2: 6,4 (0,7, 4,7)

(26) Шланг водяного насоса

T3: 10 (1,0, 7,4)

(7) Масляный насос

(27) Штуцер (модели EC, EK MT)

T4: Первый: 12 (1,2, 8,9)

Второй: 12 (1,2 8,9)

(8) Передний сальник

(28) Заглушка (кроме моделей EC, EK MT)

(9) Задний сальник

(29) Соединитель масляного фильтра

(кроме моделей EC, EK MT)

T5: 25 (2,5, 18,4)

(10) Уплотнительное кольцо

T6: <См. ME(H4DO 2.0)-83,

УСТАНОВКА, Блок ци-
линдров.>

(11) Крышка сервисного отверстия

(30) Уплотнение

(12) Левый блок цилиндров

(31) Шайба

(13) Водяной насос (модели EC, EK AT)

(32) Уплотнительная шайба

T7: 44 (4,5, 32,5)

(14) Отражательная пластина

(33) Обводная водяная трубка (кроме

моделей EC и EK AT)

T8: 45 (4,6, 33,2)

(15) Масляный радиатор (модели EC, EK MT)

T9: 54 (5,5, 39,8)

(16) Трубка масляного радиатора (модели EC,

EK MT)

(34) Задний кронштейн двигателя

T10: 69 (7,0, 50,9)

(17) Соединитель (модели EC, EK MT)

(35) Уплотнение масляного насоса

T11: 70 (7,1, 51,6)

(18) Маслоприемник

(36) Уплотнение водяного насоса

T12: 16 (1,6, 11,8)

(19) Прокладка

(37) Прокладка

ME(H4DO 2.0)-12

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

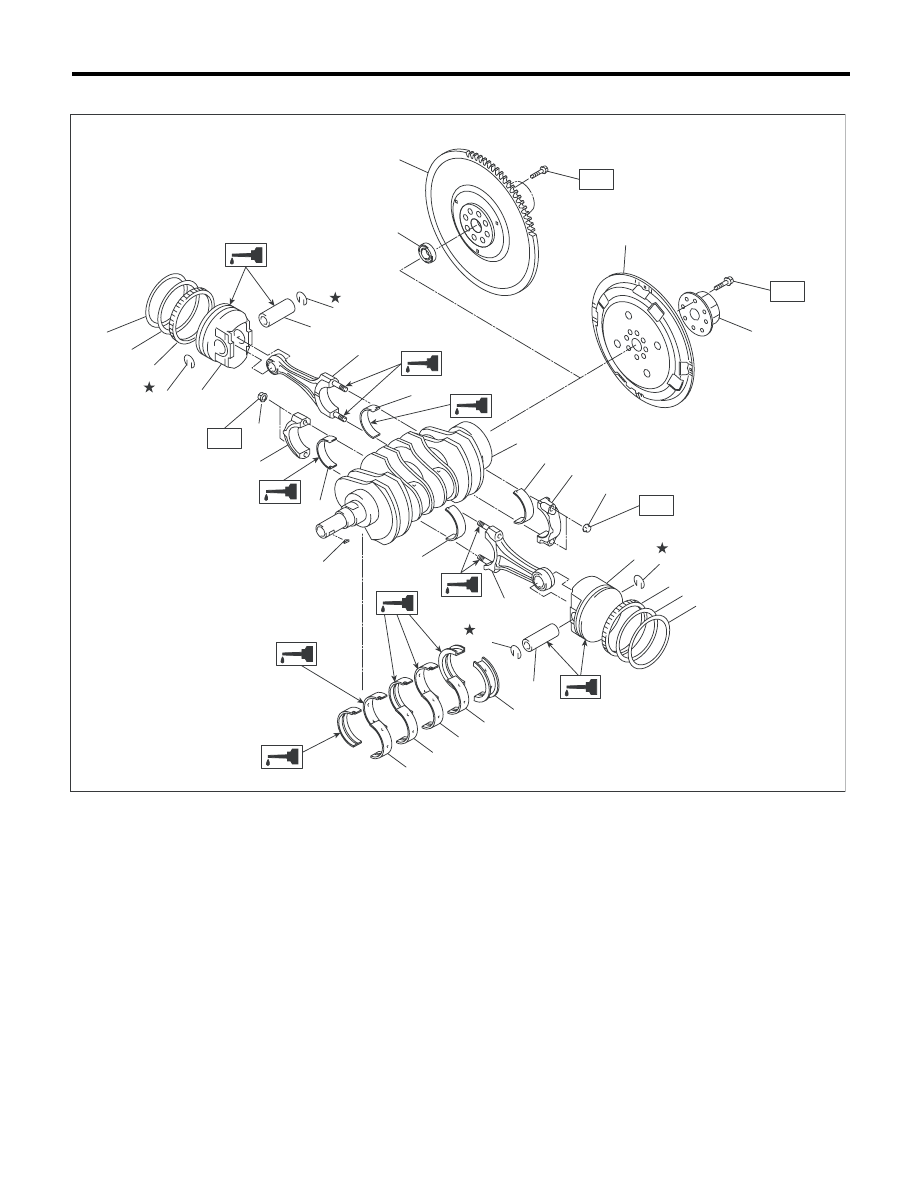

5. КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ

ME-03549

(5)

(6)

(7)

(8)

(12)

(13)

(13)

(16)

(13)

(19)

(18)

(17)

(17)

(18)

(13)

(15)

(14)

(11)

(14)

(9)

(11)

(1)

(2)

(4)

(3)

T1

T1

T2

T2

(10)

(10)

(12)

(7)

(6)

(5)

(9)

(8)

(10)

(10)

ME(H4DO 2.0)-13

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1)

Маховик (Модель MT)

(9)

Поршневой палец

(17) Вкладыши коренных подшипников

коленчатого вала №1 и №3

(2)

Шарикоподшипник (модель МТ)

(10)

Стопорное кольцо

(18) Вкладыши коренных подшипников

коленчатого вала №2 и №4

(3)

Элемент жесткости (Модель AT)

(11)

Гайка шатуна

(19) Вкладыш коренного подшипника

коленчатого вала №5

(4)

Ведущий диск (модель AT)

(12)

Шатун





(5)

Верхнее кольцо

(13)

Вкладыш шатунного подшипни-
ка коленчатого вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6)

Второе кольцо

(14)

Крышка шатуна

T1: 45 (4,6, 33,2)

(7)

Маслосъемное кольцо

(15)

Коленчатый вал

T2: 72 (7,3, 53,1)

(8)

Поршень

(16)

Сегментная шпонка
