ME(H4DO 2.0)-6

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

B: УЗЕЛ

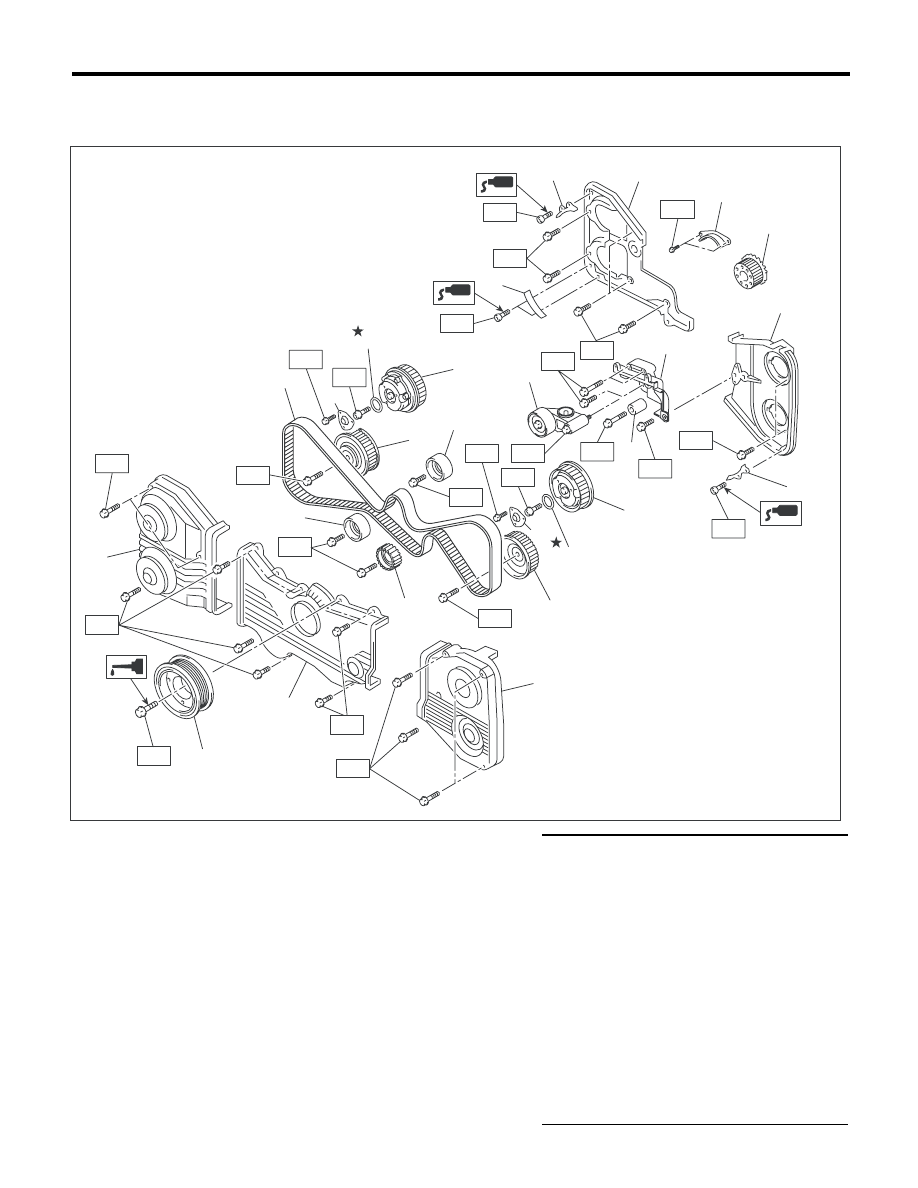

1. РЕМЕНЬ ГРМ

(1) Правая крышка ремня ГРМ №2

(13) Натяжной ролик ремня № 2 Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Направляющая ремня ГРМ (мо-

дель MT)

(14) Натяжной ролик ремня

T1: 5 (0,5, 3,7)

(3) Звездочка коленчатого вала

(15) Левая крышка ремня ГРМ

T2: 9,75 (1,0, 7,2)

(4) Левая крышка ремня ГРМ №2

(16) Передняя крышка ремня

T3: 24,5 (2,5, 18,1)

(5) Кронштейн натяжителя

(17) Правая крышка ремня ГРМ

T4: 39 (4,0, 28,8)

(6) Узел автоматического регулято-

ра натяжения ремня

(18) Шкив коленчатого вала

T5: <См. ME(H4DO 2.0)-61, УСТАНОВКА,

Звездочка распределительного вала.>

(19) Уплотнительное кольцо

(7) Натяжной ролик ремня

(20) Крышка привода

(8) Правая звездочка выпускного

распределительного вала

T6: <См. ME(H4DO 2.0)-50, УСТАНОВКА,

Шкив коленчатого вала.>

(9) Правая звездочка впускного рас-

пределительного вала

(10) Левая звездочка впускного рас-

пределительного вала

T7: 6,4 (0,7, 4,7)

(11) Левая звездочка выпускного рас-

пределительного вала

T8: 3,4 (0,3, 2,5)

(12) Ремень ГРМ

T9: 25 (2,5, 18,4)

T5

T1

T6

(7)

(6)

(10)

(18)

(5)

(14)

(2)

(3)

T2

(4)

(1)

(2)

(2)

T7

T4

T3

T8

T8

T9

T4

T5

T4

T1

T1

T7

(20)

(20)

(11)

(15)

(17)

(2)

(9)

(8)

(13)

(14)

(12)

(16)

T1

T7

T1

T1

T5

(19)

(19)

T1

T5

ME-03560

T1

ME(H4DO 2.0)-7

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

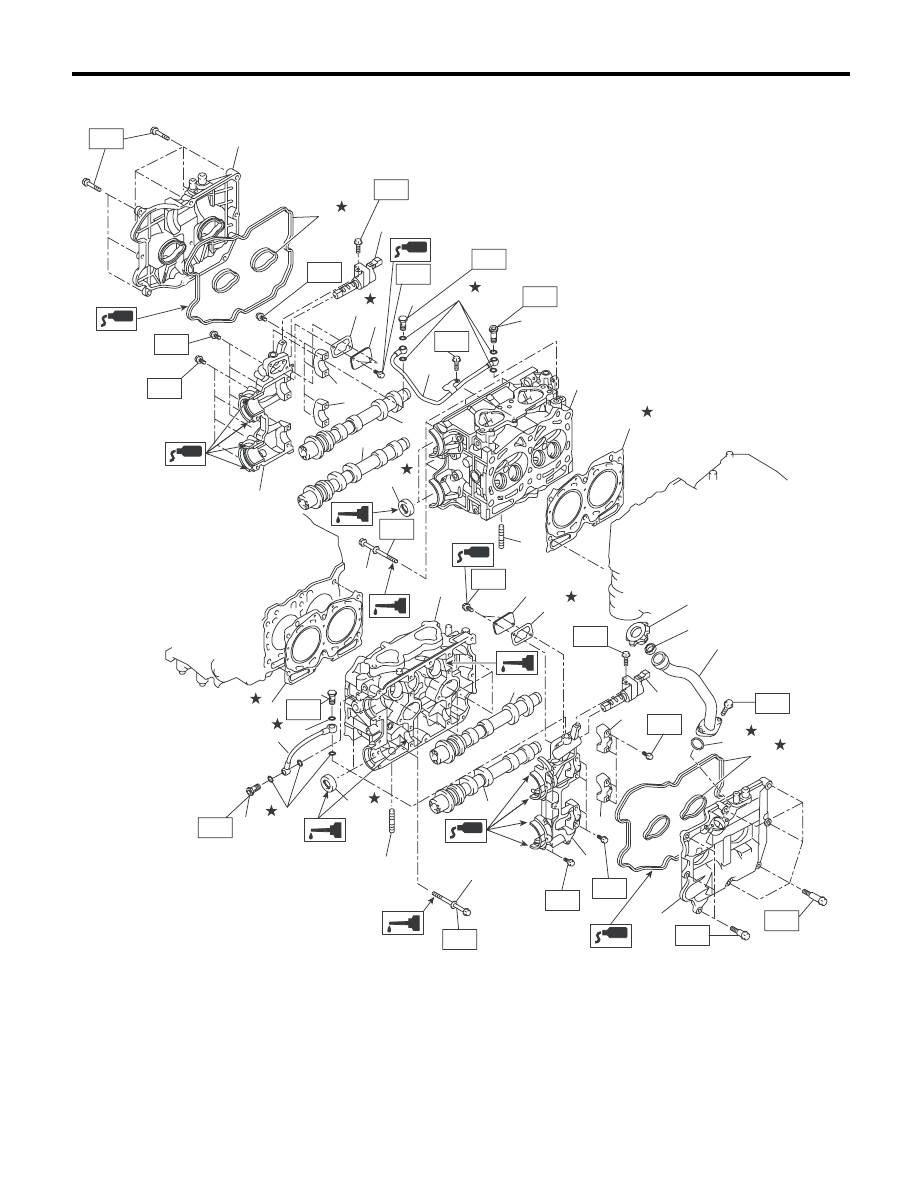

2. ГОЛОВКА БЛОКА ЦИЛИНДРОВ И РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ME-03566

T7

(1)

T3

T3

T5

T5

T5

T5

T4

T1

(3)

(7)

(6)

(9)

(8)

(10)

(12)

(29)

(32)

(13)

(26)

(23)

(24)

(21)

(20)

(6)

(16)

(17)

(18)

(9)

(25)

(8)

(19)

(15)

(14)

(30)

(11)

(5)

(4)

(22)

T7

T7

(14)

(32)

(30)

(12)

(28)

(31)

(28)

(31)

(27)

T1

(11)

(2)

T2

T6

T6

T2

T2

T2

T6

T6

T2

(28)

ME(H4DO 2.0)-8

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

(1) Правая клапанная крышка

(17) Левый выпускной распредели-

тельный вал

(32) Штуцер-болт без фильтра (без вы-

ступа)

(2) Правая прокладка клапанной крыш-

ки

(18) Левая передняя крышка рас-

пределительного вала

(3) Правая передняя крышка распреде-

лительного вала

(19) Левая задняя крышка впускно-

го распределительного вала





(4) Правая задняя крышка впускного

распределительного вала

(20) Левая задняя крышка выпуск-

ного распределительного вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5) Правый впускной распределитель-

ный вал

(21) Левая прокладка клапанной

крышки

T1: <См. ME(H4DO 2.0)-70, УСТАНОВ-

КА, Головка блока цилиндров.>

(6) Электромагнитный клапан управле-

ния потоком масла

(22) Левая клапанная крышка

(7) Правая задняя крышка выпускного

распределительного вала

(23) Крышка маслозаправочной гор-

ловины

(8) Прокладка

(24) Прокладка

T2: 8 (0,8, 5,9)

(9) Крышка возврата масла

(25) Маслозаправочная труба

T3: 9,75 (1,0, 7,2)

(10) Правый выпускной распределитель-

ный вал

(26) Уплотнительное кольцо

T4: 6,4 (0,7, 4,7)

(11) Болт головки блока цилиндров

(27) Левая масляная трубка

T5: 20 (2,0, 14,8)

(12) Сальник

(28) Прокладка

T6: 29 (3,0, 21,4)

(13) Правая головка блока цилиндров

(29) Правая масляная трубка

T7: <См. ME(H4DO 2.0)-65, УСТАНОВ-

КА, Распределительный вал.>

(14) Прокладка головки блока цилиндров (30) Резьбовая шпилька

(15) Левая головка блока цилиндров

(31) Штуцер-болт с фильтром (с вы-

ступом)

(16) Левый впускной распределительный

вал

ME(H4DO 2.0)-9

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

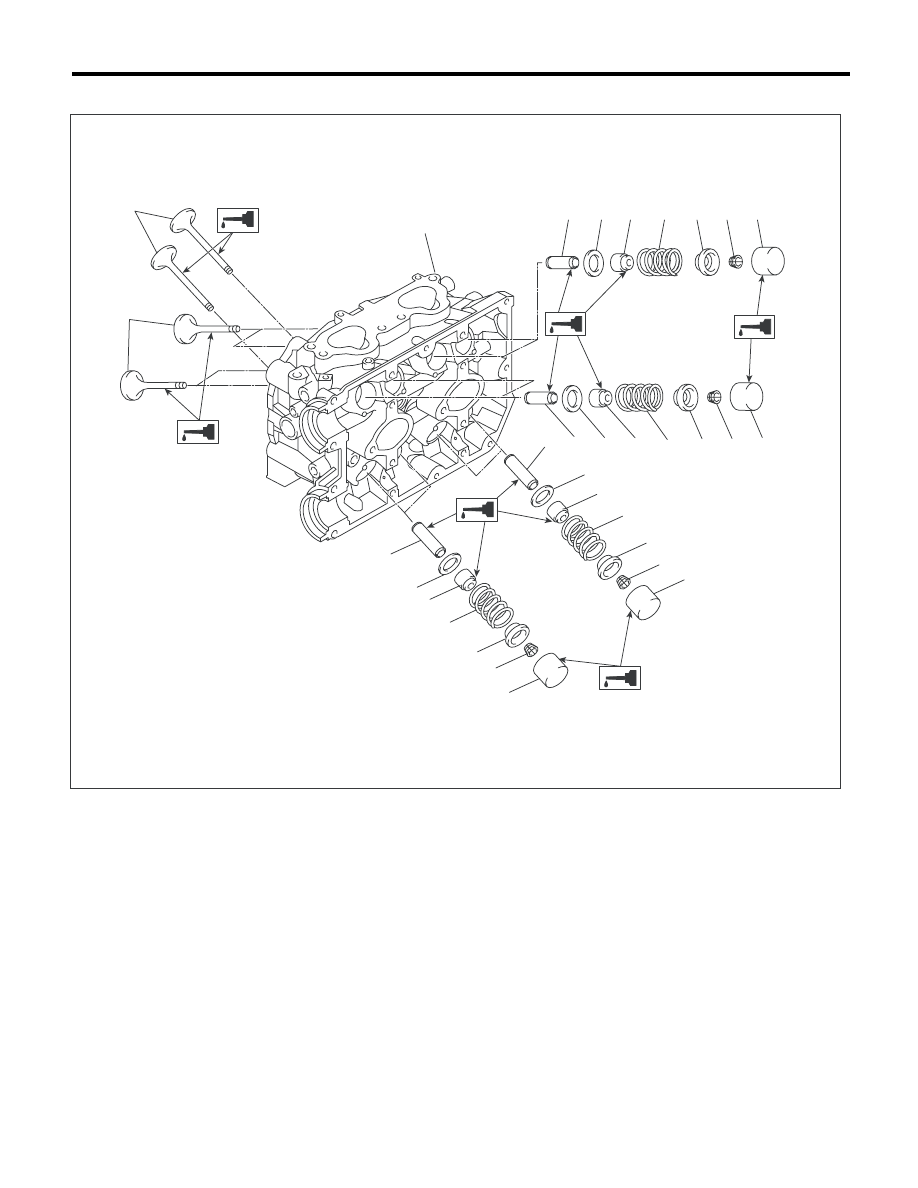

3. УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ И КЛАПАНОВ

(1) Выпускной клапан

(5) Маслосъемный колпачок

впускного клапана

(9)

Толкатель клапана

(2) Впускной клапан

(6) Клапанная пружина

(10) Маслосъемный колпачок выпускного клапана

(3) Головка блока цилиндров

(7) Фиксатор

(11) Направляющая втулка впускного клапана

(4) Седло клапанной пружины

(8) Замок фиксатора

(12) Направляющая втулка выпускного клапана

ME-03097

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)
