LU(H4DO 1.5)-12

Масляный насос

СИСТЕМА СМАЗКИ

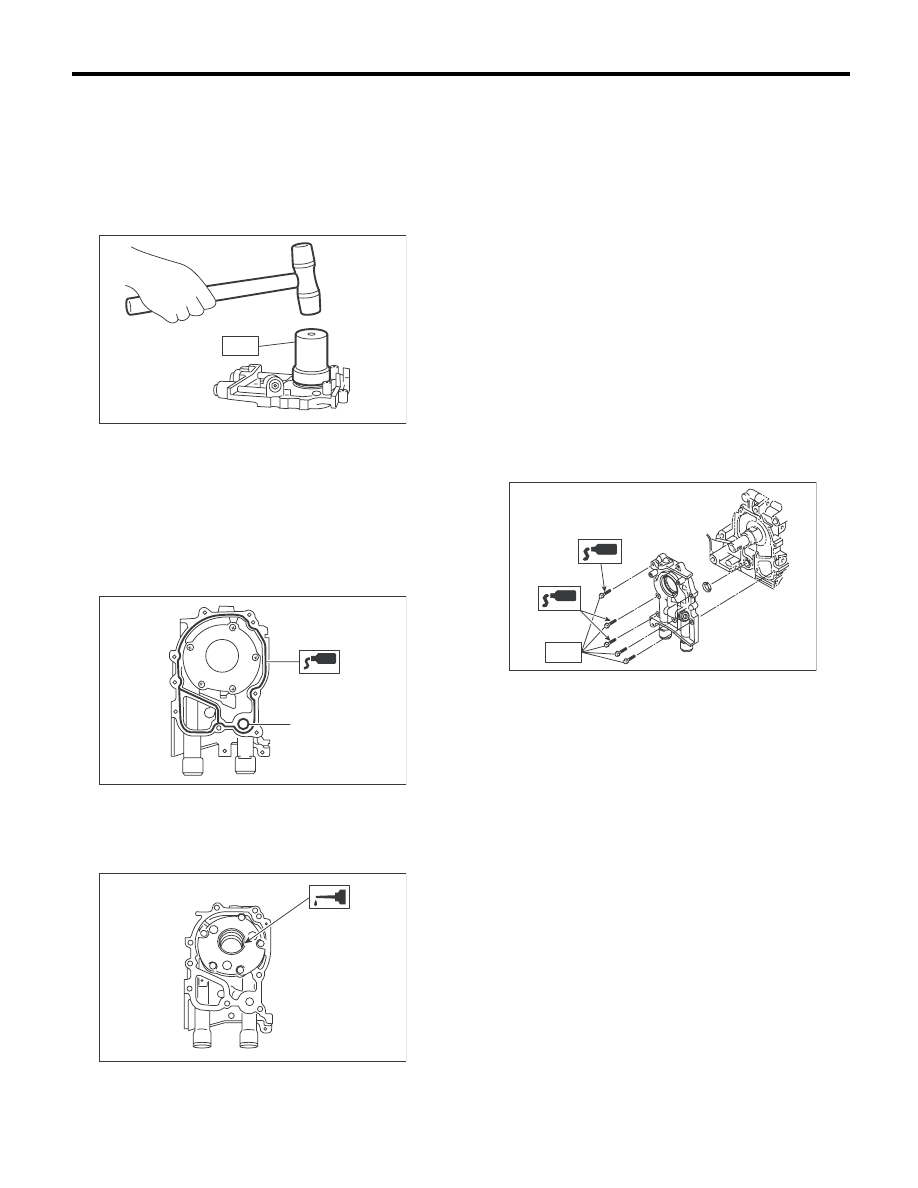

B: УСТАНОВКА

1) При помощи специального инструмента уста-
новите передний сальник.
ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.

2) Нанесите прокладочный герметик на сопря-
женные поверхности масляного насоса.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

3) Нанесите слой моторного масла внутрь пе-
реднего сальника.

4) Установите масляный насос на блок цилинд-
ров. Будьте осторожны, чтобы во время уста-
новки не повредить передний сальник.

ПРИМЕЧАНИЕ:
• Убедитесь, что кромки переднего сальника
не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца.
• Не забудьте установить уплотнительные
кольца.
5) Нанесите прокладочный герметик на резьбу
трех болтов, показанных на рисунке (при пов-
торном использовании болтов).

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

6) Установите звездочку коленчатого вала.
<См. ME(H4DO 1.5)-61, УСТАНОВКА, Звездоч-
ка коленчатого вала.> <См. ME(H4DO 2.0)-63,
УСТАНОВКА, Звездочка коленчатого вала.>
<См. ME(H4DOTC)-58, УСТАНОВКА, Звездоч-
ка коленчатого вала.>
7) Установите водяной насос.
<См. CO(H4DO 1.5)-22, УСТАНОВКА, Водяной
насос.> <См. CO(H4DOTC)-16, УСТАНОВКА,
Водяной насос.>
8) Установите датчик угла поворота коленча-
того вала. <См. FU(H4DO 1.5)-24, УСТАНОВКА,
Датчик угла поворота коленчатого вала.>
<См. FU(H4DOTC)-28, УСТАНОВКА, Датчик уг-
ла поворота коленчатого вала.>
9) Установите радиатор. <См. CO(H4DO 1.5)-28,
УСТАНОВКА, Радиатор.> <См. CO(H4DOTC)-21,
УСТАНОВКА, Радиатор.>
10) Поднимите автомобиль на подъемнике.
11) Установите трубку (A) и шланг (C) масляно-
го радиатора (модели с масляным радиато-
ром).

(A) Уплотнительное кольцо

LU-00021

ST

ME-00165

(A)

ME-00312

LU-02103

T

LU(H4DO 1.5)-13

Масляный насос

СИСТЕМА СМАЗКИ

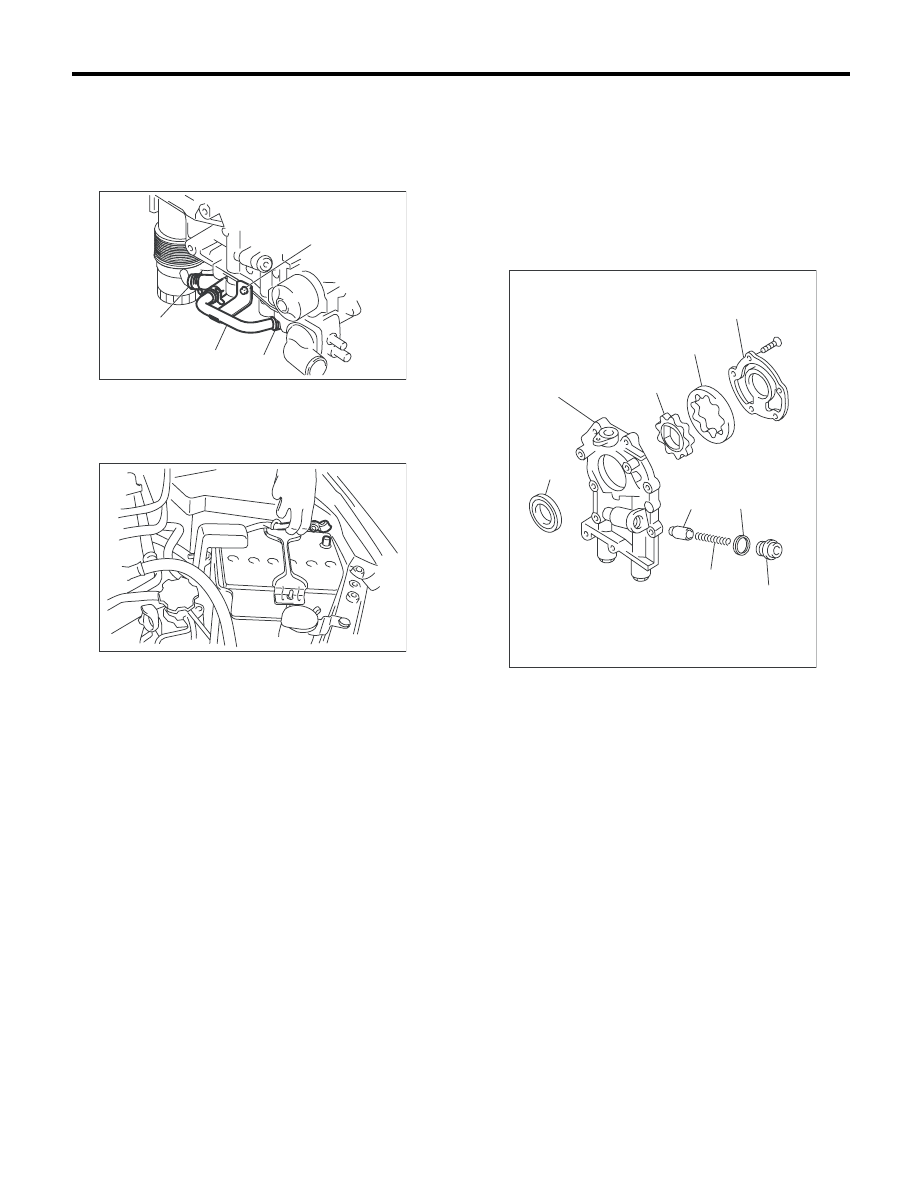

12) Используя болт (B), установите трубку мас-
ляного радиатора (A) на масляный насос (моде-
ли с масляным радиатором).

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

13) Установите нижний кожух.
14) Опустите автомобиль.
15) Присоедините провод массы к аккумулято-
ру.

C: РАЗБОРКА

Отверните винт, который крепит крышку мас-
ляного насоса, затем разберите масляный на-
сос. Поставьте отметки на внутренний и вне-
шний роторы, так чтобы при сборке их можно
было бы установить в изначальные положения.

ПРИМЕЧАНИЕ:
Перед разборкой масляного насоса, снимите
предохранительный клапан.

LU-02396

(B)

(C)

(C)

(A)

IN-00203

(A) Передний сальник

(B) Корпус масляного насоса

(C) Внутренний ротор

(D) Внешний ротор

(E) Крышка масляного насоса

(F) Предохранительный клапан

(G) Пружина предохранительного клапана

(H) Заглушка

(I) Прокладка

LU-00020

(E)

(D)

(C)

(B)

(A)

(F)

(G)

(I)

(H)

LU(H4DO 1.5)-14

Масляный насос

СИСТЕМА СМАЗКИ

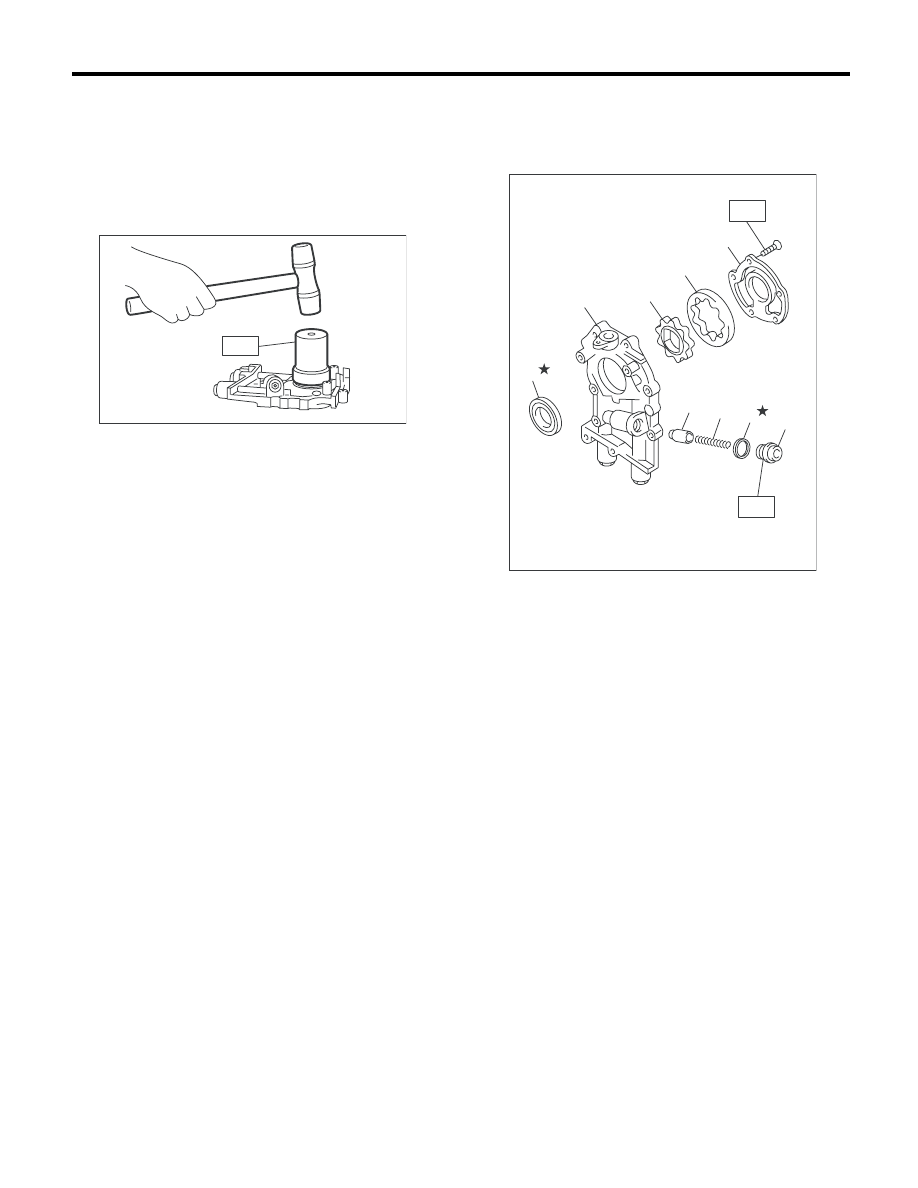

D: СБОРКА

1) При помощи специального инструмента уста-
новите передний сальник.
ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.

2) Нанесите слой моторного масла на внутрен-
ний и внешний роторы.
3) Установите внутренний и внешний роторы в
изначальном положении.
4) Соберите масляный предохранительный
клапан и установите пружину предохранитель-
ного клапана и заглушку.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

5) Установите крышку масляного насоса.

Момент затяжки:

T1: 5,4 Нм (0,6 кгс-м, 4,0 фунт-сила-фут)
T2: 44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут)

LU-00021

ST

(A) Передний сальник

(B) Корпус масляного насоса

(C) Внутренний ротор

(D) Внешний ротор

(E) Крышка масляного насоса

(F) Предохранительный клапан

(G) Пружина предохранительного клапана

(H) Заглушка

(I) Прокладка

LU-02134

T1

T2

(G)

(F)

(I)

(H)

(A)

(B)

(C)

(D)

(E)

LU(H4DO 1.5)-15

Масляный насос

СИСТЕМА СМАЗКИ

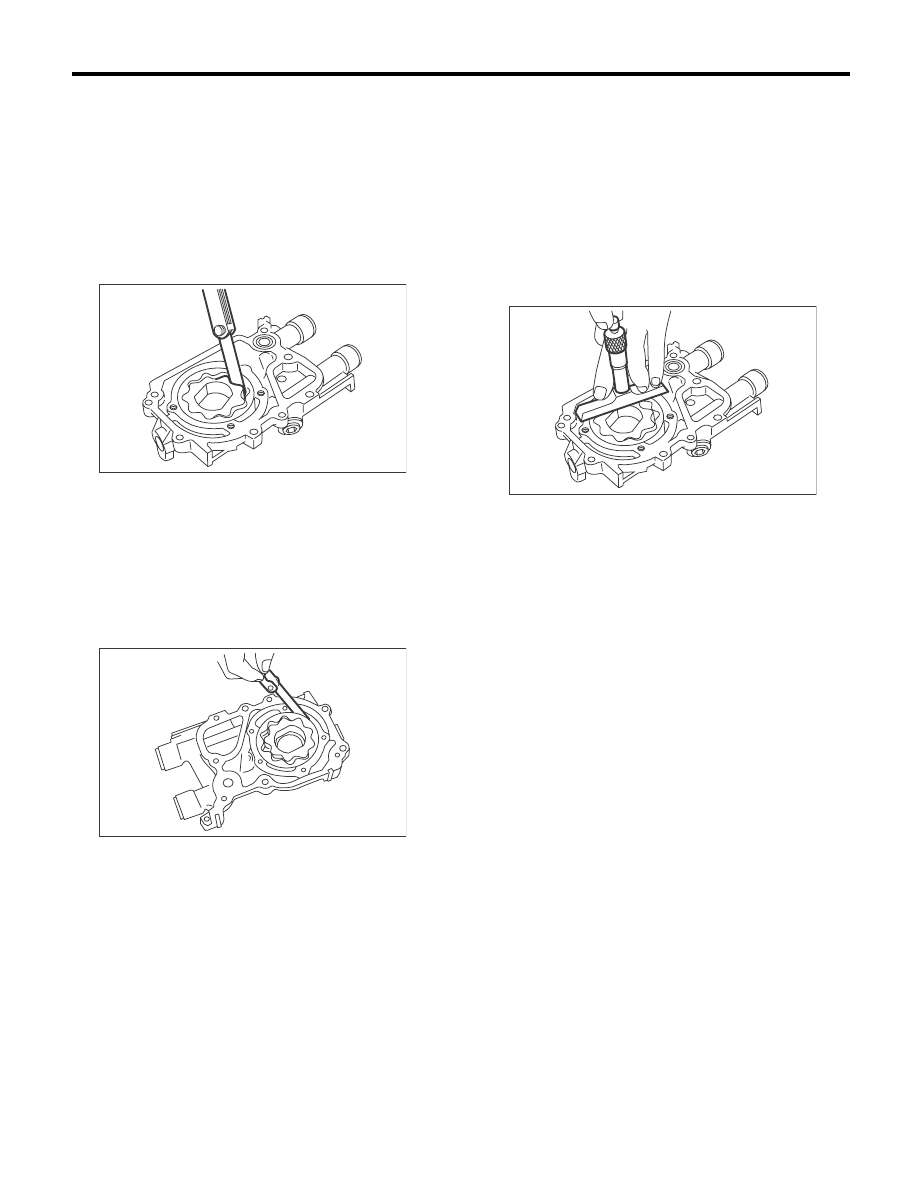

E: ПРОВЕРКА

1. ЗАЗОР МЕЖДУ ГОЛОВКАМИ ЗУБЬЕВ

Проверьте зазор между головками зубьев ро-
торов. Если зазор не соответствует техничес-
ким характеристикам, замените роторы в ком-
плекте.

Зазор между головками зубьев:

Технические характеристики

0,04 — 0,14 мм (0,0016 — 0,0055 дюйма)

2. КОРПУСНОЙ ЗАЗОР

Измерьте зазор между внешним ротором и кор-
пусом масляного насоса. Если зазор не соот-
ветствует номинальным значениям, замените
корпус масляного насоса.

Корпусной зазор:

Технические характеристики

0,10 — 0,175 мм (0,0039 — 0,0069 дюйма)

3. БОКОВОЙ ЗАЗОР

Измерьте зазор между внутренним ротором
масляного насоса и крышкой масляного насо-
са, путем измерения уступа между внутренним
ротором и крышкой, как показано на приве-
денном ниже рисунке. Если зазор выходит за
допустимые пределы, замените роторы и кор-
пус масляного насоса.

Боковой зазор:

Технические характеристики

0,02 — 0,07 мм (0,0008 — 0,0028 дюйма)

4. МАСЛЯНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ
КЛАПАН

Проверьте клапан на предмет целостности
сборки и отсутствия повреждений, а пружину
предохранительного клапана на предмет от-
сутствия повреждений и потери свойств. Заме-
ните детали при наличии неисправности.

Пружина предохранительного клапана:

Свободная длина

73,7 мм (2,902 дюйма)

Установочная длина

54,7 мм (2,154 дюйма)

Нагрузка при установке

93,1 Н (9,49 кгс, 20,93 фунт-силы)

5. КОРПУС МАСЛЯНОГО НАСОСА

Проверьте износ отверстия вала, засор в мас-
ляных каналах, износ роторной камеры и дру-
гие неисправности.

6. ПЕРЕДНИЙ САЛЬНИК

Проверьте кромки переднего сальника на пред-
мет деформации, потери эластичности и т.п.
