FU(H4DO 1.5)-58

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Используйте новую прокладку.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

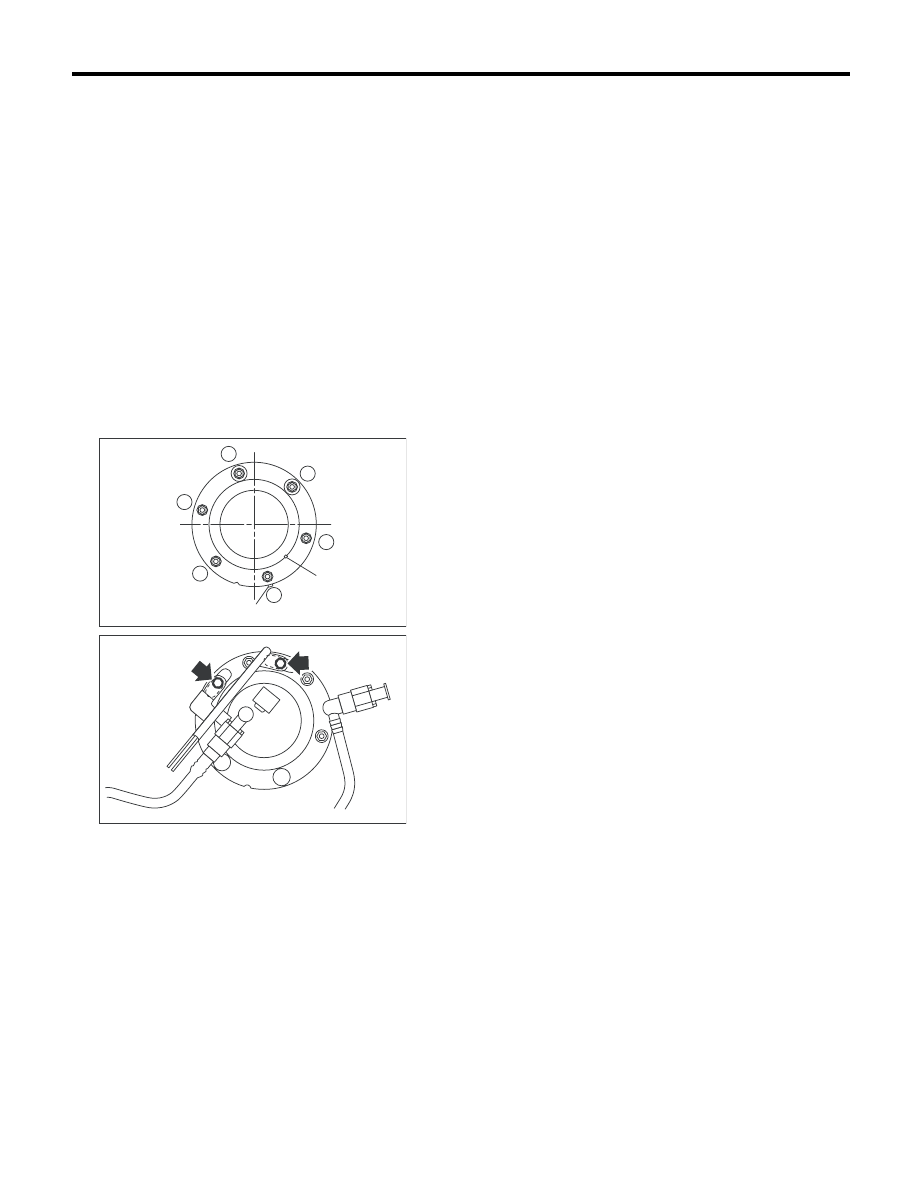

• Установите выступ прокладки (A) в положе-
ние, показанное на приведенном ниже рисунке.
• Совместите выступ (B) вспомогательного
датчика уровня топлива с вырезом в верхней
пластине вспомогательного датчика уровня
топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

Момент затяжки:

4,4 Нм (0,4 кгс-м, 3,2 фунт-сила фут)

FU-02836

1

6

5

2

4

3

(B)

(A)

FU-03288

FU(H4DO 1.5)-59

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26.Топливный фильтр

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Топливный фильтр составляет единый узел с
топливным насосом.
Обратитесь к разделу “Топливный насос”, в ко-
тором приведены процедуры снятия и установ-
ки. <См. FU(H4DO 1.5)-54, СНЯТИЕ, Топливный
насос.> <См. FU(H4DO 1.5)-55, УСТАНОВКА,
Топливный насос.>

FU(H4DO 1.5)-60

Регулятор давления топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27.Регулятор давления

топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.
1) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>

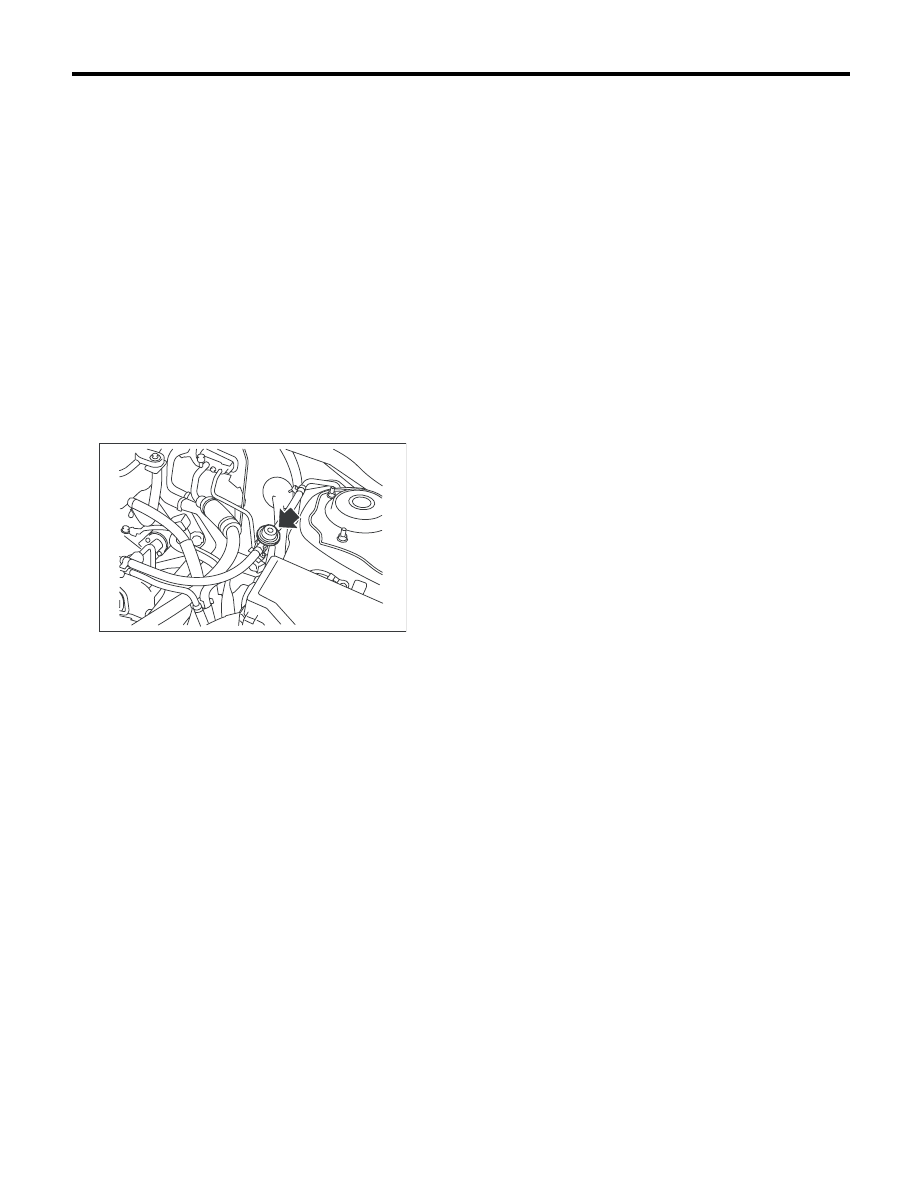

2) Снимите регулятор давления топлива с ма-
гистрали подачи топлива.

B: УСТАНОВКА

ОСТОРОЖНО:
При повреждении топливных шлангов или
хомутов, замените их на новые.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1,25 Нм (0,1 кгс-м, 0,94 фунт-сила-фут)

FU-03289

FU(H4DO 1.5)-61

Регулятор давления продувки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

28.Регулятор давления

продувки

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

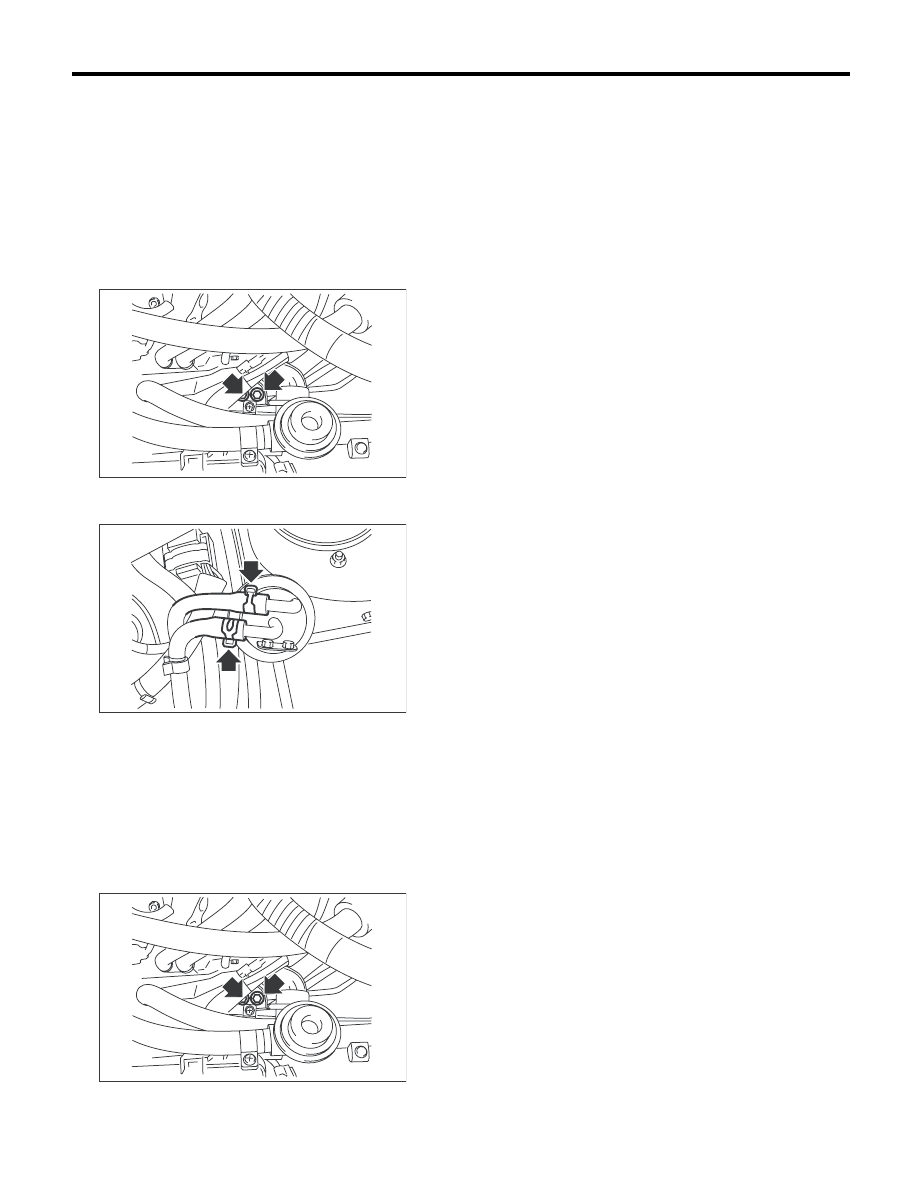

1) Снимите регулятор давления топлива со
стойки регулятора давления продувки.

2) Отсоедините шланг отвода паров топлива от
регулятора давления продувки.

B: УСТАНОВКА

ОСТОРОЖНО:
Если шланг отвода паров топлива повреж-
ден, замените его на новый.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

FU-03365

FU-03366

FU-03365
