FU(H4DO 1.5)-54

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Слейте топливо. <См. FU(H4DO 1.5)-43,
СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ SUBARU
SELECT MONITOR), ПРОЦЕДУРА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Снимите заднее сиденье.
6) Снимите крышку сервисного отверстия.

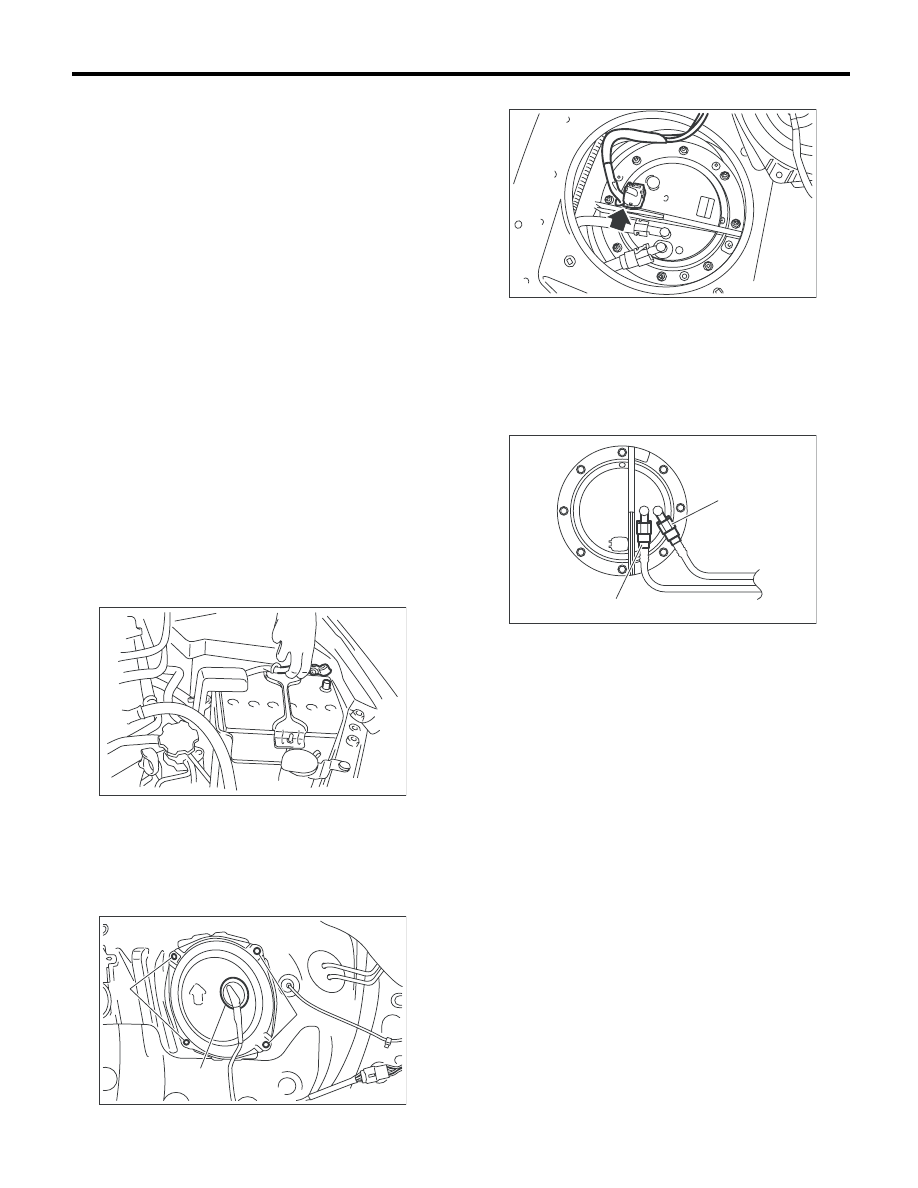

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

7) Отсоедините разъем от топливного насоса.

8) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топли-
ва и трубку струйного насоса.
<См. FU(H4DO 1.5)-62, СНЯТИЕ, Магистрали
подачи топлива и отвода паров топлива.>
9) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

10) Снимите узел топливного насоса с топлив-
ного бака.

IN-00203

FU-03272

(A)

(A)

(B)

(A) Трубка подачи топлива

(B) Трубка струйного насоса

FU-03273

FU-02670

(A)

(B)

FU(H4DO 1.5)-55

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• При установке расположите прокладку так,
чтобы ее выступ (A) был направлен в сторону
передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину. (3 места)
• Совместите выступ (C) узла топливного на-
соса с вырезом на верхней пластине.

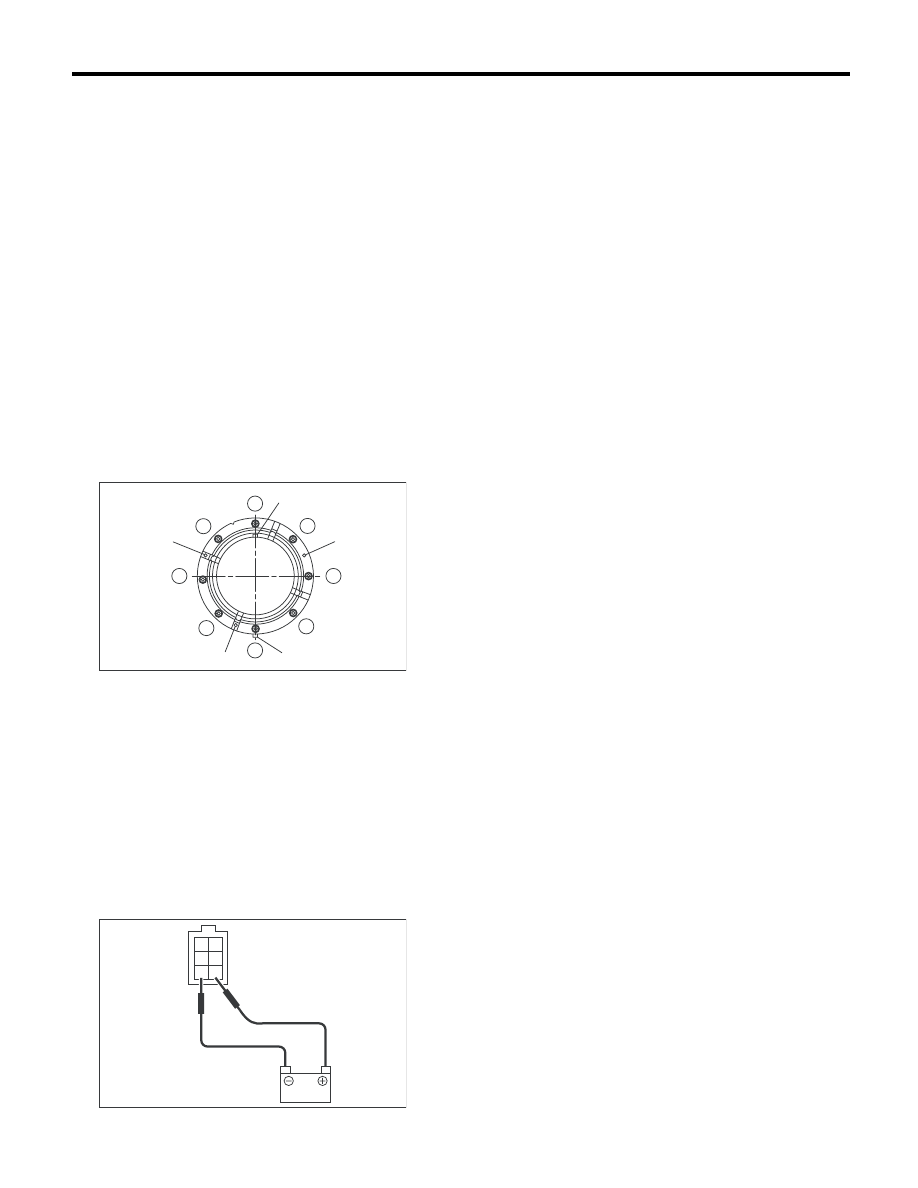

• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,4 кгс-м, 3,2 фунт-сила фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема топ-
ливного насоса и подайте питание от аккумуля-
тора, чтобы убедиться, что насос работает.

ОСТОРОЖНО:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-02835

1

2

3

4

5

6

7

8

(C)

(B)

(B)

(B)

(A)

FU-01330

2
4
6

1
3
5

FU(H4DO 1.5)-56

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса.
<См. FU(H4DO 1.5)-54, СНЯТИЕ, Топливный
насос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Снимите датчик уровня топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,4 кгс-м, 3,2 фунт-сила фут)

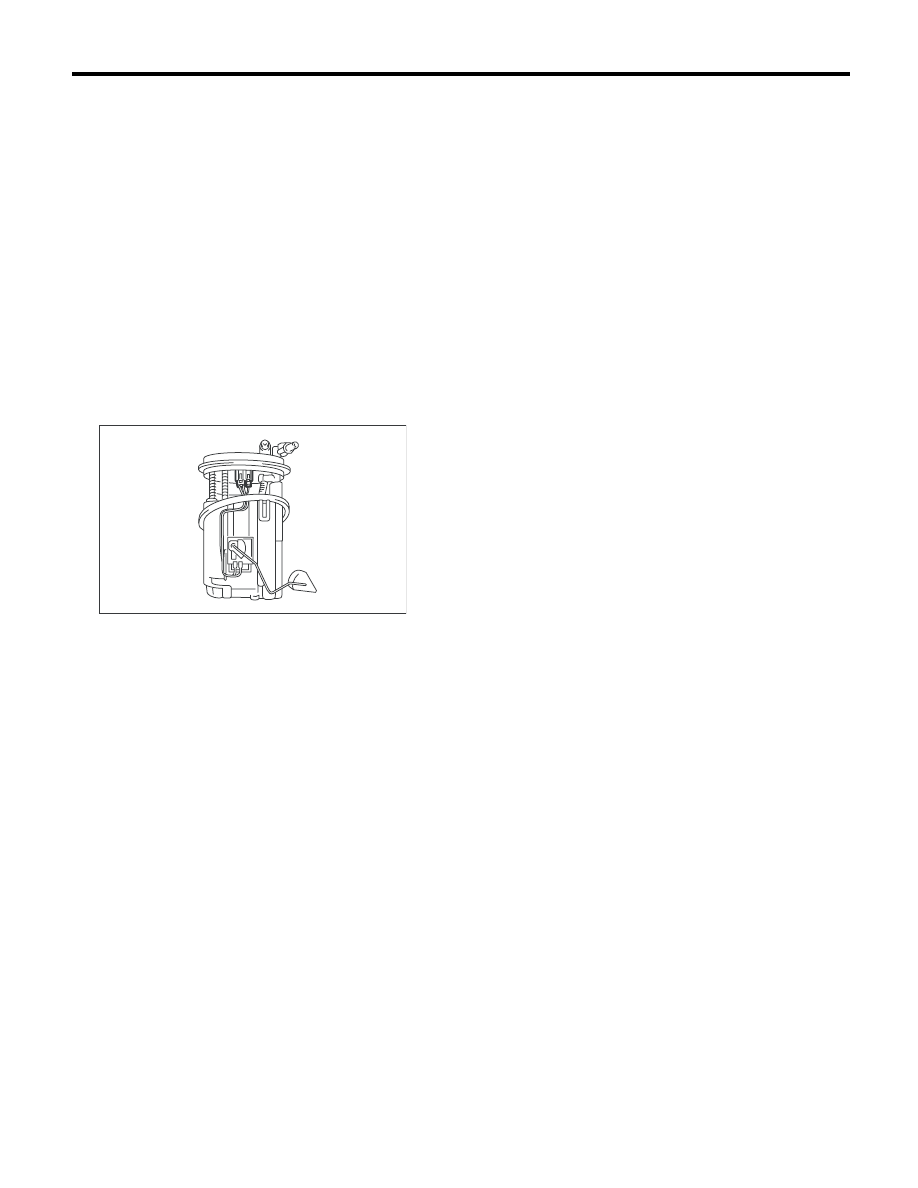

FU-03286

FU(H4DO 1.5)-57

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.
1) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Слейте топливо. <См. FU(H4DO 1.5)-43,
СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ SUBARU
SELECT MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

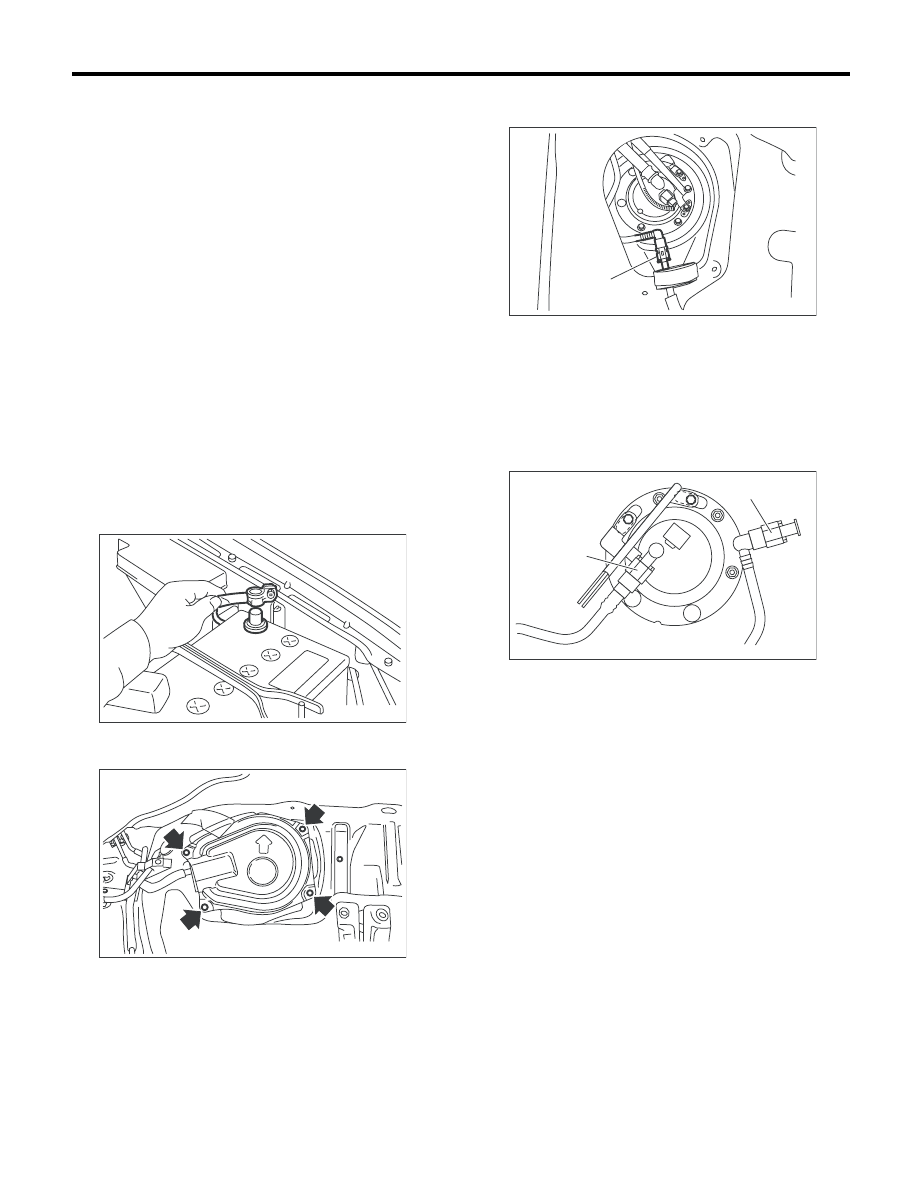

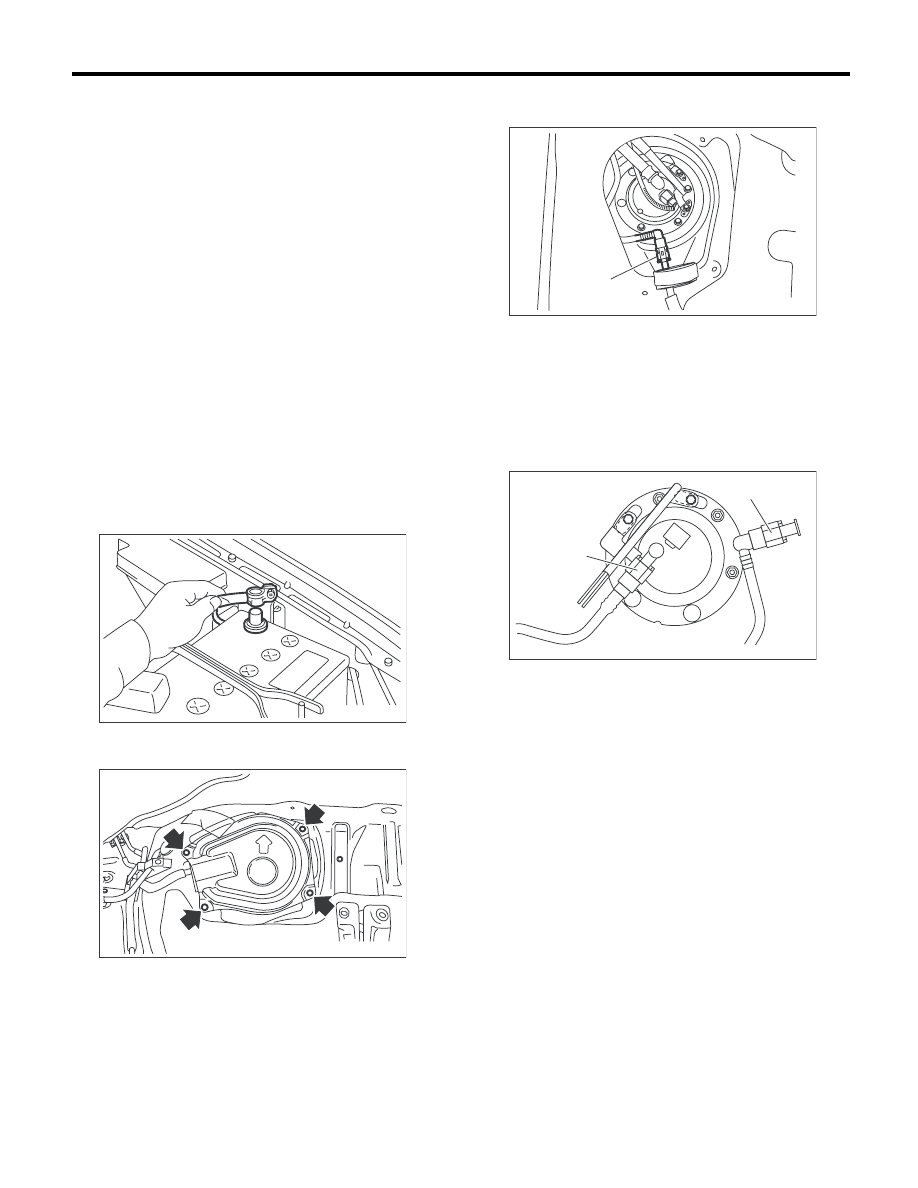

6) Отсоедините разъем (А) от вспомогательно-
го датчика уровня топлива.

7) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топли-
ва и трубку струйного насоса.
<См. FU(H4DO 1.5)-62, СНЯТИЕ, Магистрали
подачи топлива и отвода паров топлива.>
8) Отверните гайки и болты, которые крепят
вспомогательный датчик уровня топлива к топ-
ливному баку.

9) Снимите вспомогательный датчик уровня
топлива.

FU-00009

FU-03274

(A) Трубка струйного насоса

(B) Трубка подачи топлива

FU-03275

(A)

FU-03287

(B)

(A)
