FU(H4DO 1.5)-42

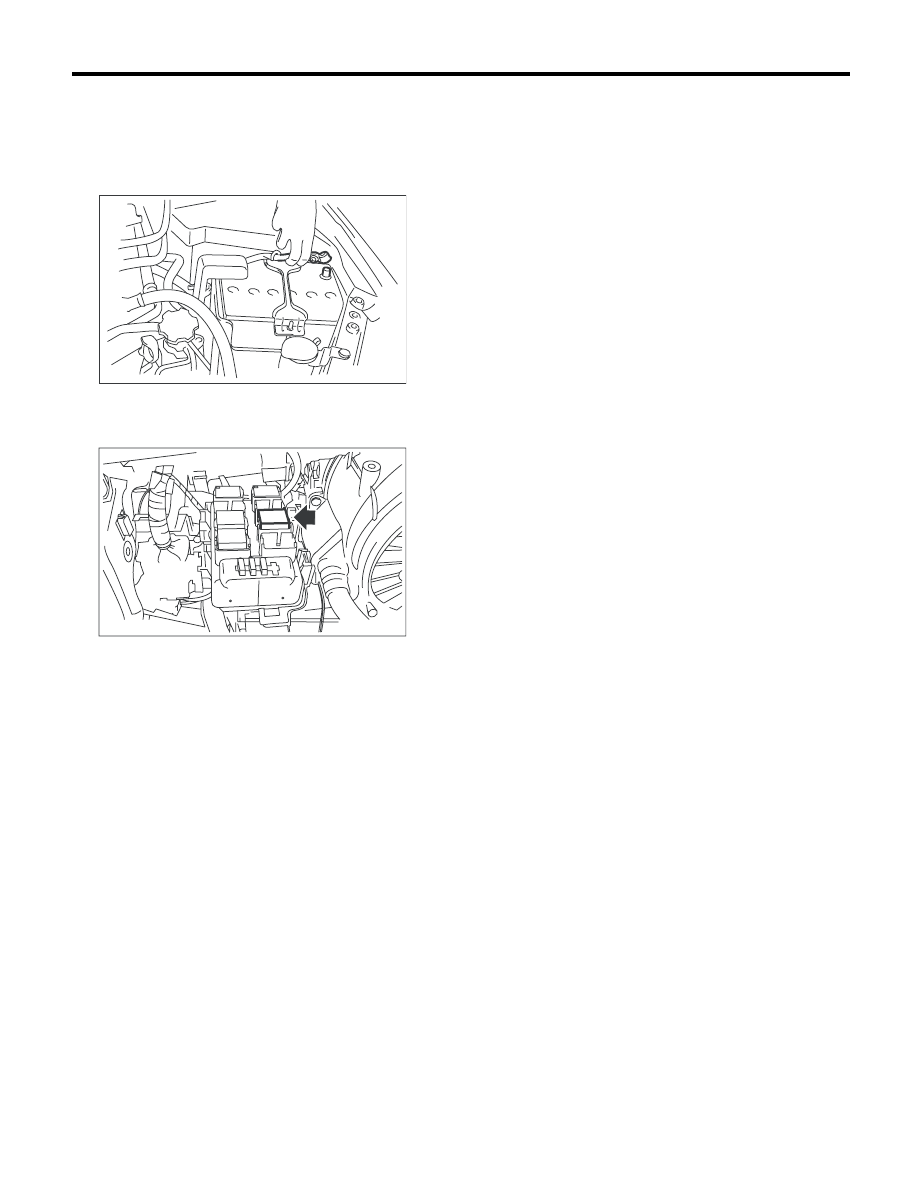

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите реле электронной дроссельной за-
слонки с блока реле, расположенного за отде-
лением для перчаток.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IN-00203

FU-03420

FU(H4DO 1.5)-43

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Топливо

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

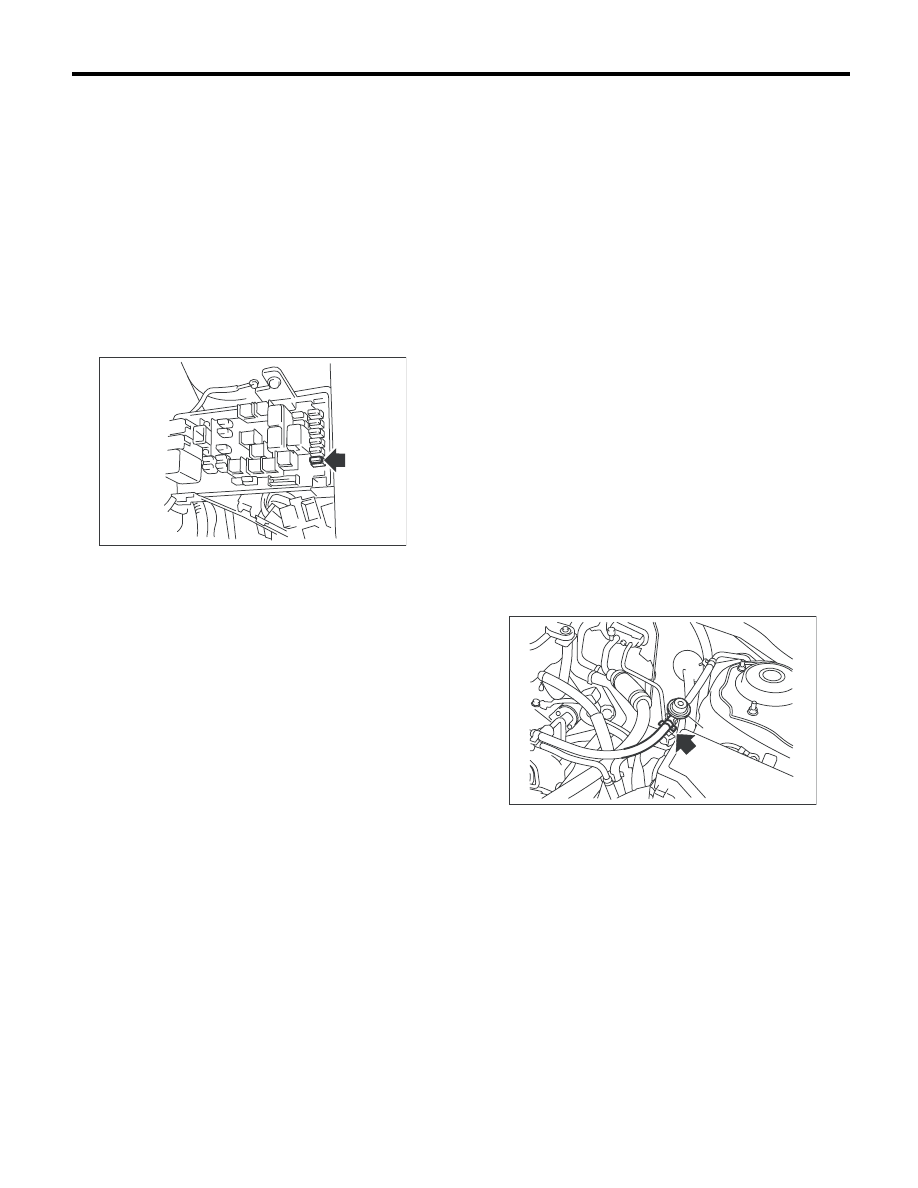

1) Извлеките предохранитель топливного на-
соса из главного блока предохранителей.

2) Запустите двигатель и оставьте его рабо-
тать пока он не заглохнет.
3) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
4) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ
SUBARU SELECT MONITOR)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
• Если топливный насос не приводится в дейс-
твие, осуществите слив топлива через шланг
заправочной горловины.
<См. FU(H4DO 1.5)-44, СЛИВ ТОПЛИВА (ЧЕ-
РЕЗ ШЛАНГ ЗАПРАВОЧНОЙ ГОРЛОВИНЫ),
ПРОЦЕДУРА, Топливо.>
• Следите за тем, чтобы не разрядить аккуму-
лятор.
1) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините шланг подачи топлива от регу-
лятора давления топлива (A).

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

3) Присоедините к регулятору давления топли-
ва (A) бензостойкий шланг и опустите его вто-
рой конец шланга в емкость.
4) Приведите в действие топливный насос и
слейте топливо при помощи Subaru Select
Monitor.
<См. EN(H4DO)(diag)-54, УПРАВЛЕНИЕ ТОП-
ЛИВНЫМ НАСОСОМ (ОПЕРАЦИЯ ВКЛЮЧЕ-
НИЯ/ВЫКЛЮЧЕНИЯ), ПОРЯДОК РАБОТЫ, Ре-
жим проверки работоспособности систем.>

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

FU-01122

FU-03373

(A)

FU(H4DO 1.5)-44

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

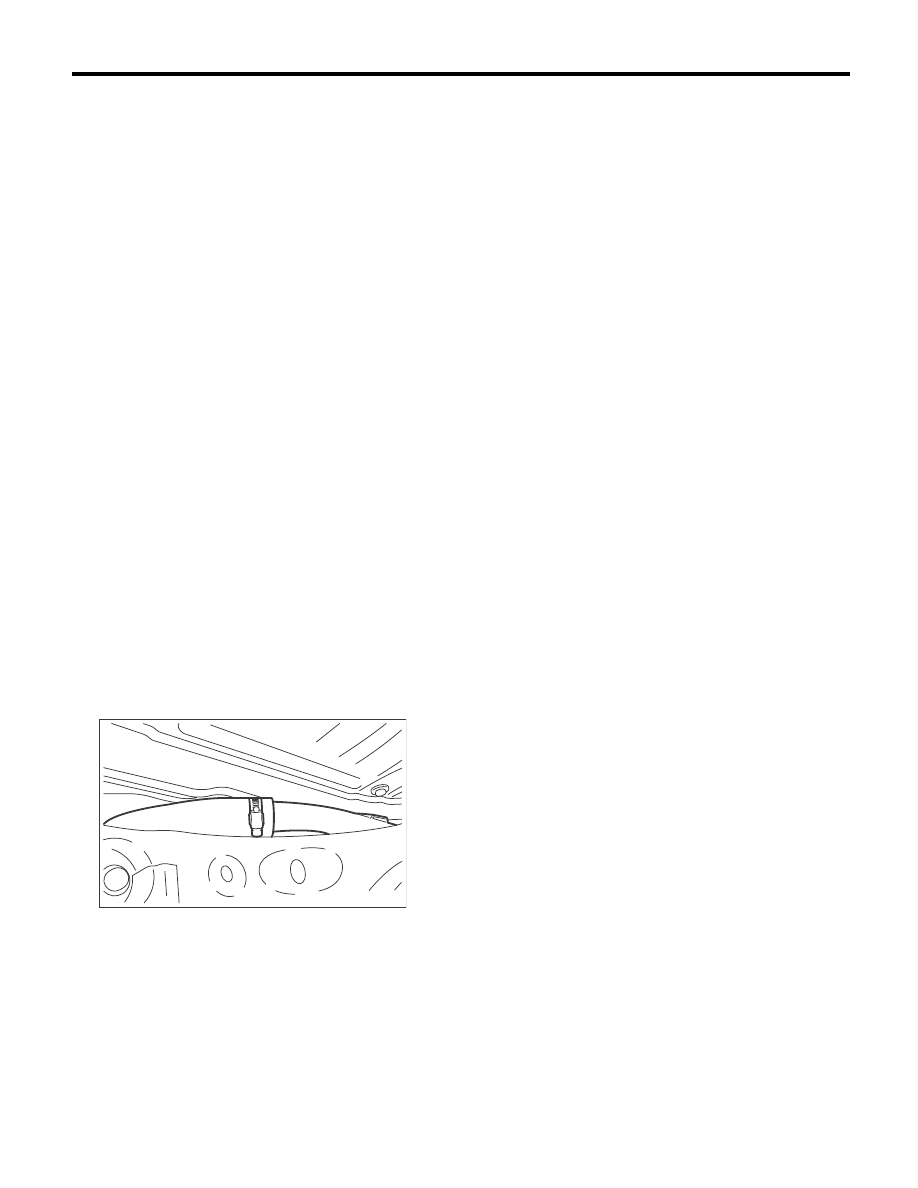

3. СЛИВ ТОПЛИВА (ЧЕРЕЗ ШЛАНГ
ЗАПРАВОЧНОЙ ГОРЛОВИНЫ)

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• В заправочной трубе может остаться топ-
ливо. Перед началом работ, слейте топливо
из заправочной трубы через заправочную
горловину при помощи бензостойкого насо-
са и бензостойкого шланга

∅

10 мм или ме-

нее.
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите заднюю выхлопную трубу и глуши-
тель.
<См. EX(H4DO 1.5)-8, СНЯТИЕ, Задняя вы-
хлопная труба.>
<См. EX(H4DO 1.5)-10, СНЯТИЕ, Глушитель.>
4) Откройте лючок заправочной горловины и
снимите крышку с горловины.
5) Слейте топливо из заправочной трубы через
заправочную горловину при помощи бензо-
стойкого насоса и бензостойкого шланга

∅

10 мм или менее.

6) Отсоедините шланги заправочной горлови-
ны от узла заправочной трубы.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Установите под автомобиль емкость и слей-
те топливо, вставив в шланг заправочной гор-
ловины бензостойкий шланг

∅

10 или менее.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

FU-03353

FU(H4DO 1.5)-45

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Топливный бак

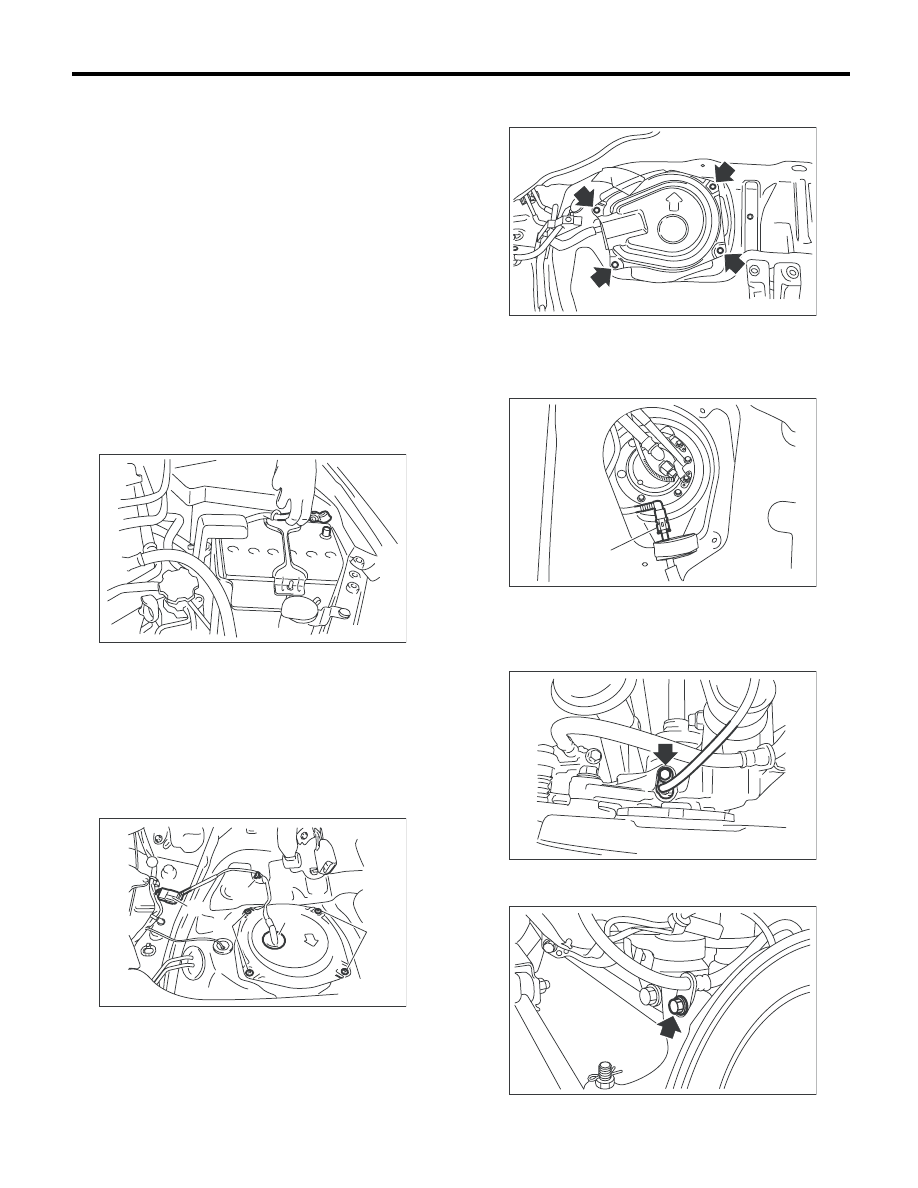

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Слейте топливо из топливного бака.
<См. FU(H4DO 1.5)-43, СЛИВ ТОПЛИВА (ПРИ
ПОМОЩИ SUBARU SELECT MONITOR), ПРО-
ЦЕДУРА, Топливо.>
4) Отсоедините провод массы от аккумулятора.

5) Снимите заднее сиденье.
6) Снимите крышку сервисного отверстия топ-
ливного насоса.

(1) Отсоедините разъем топливного насоса
(A) и снимите фиксатор (B).
(2) Отверните болт (C).
(3) Протолкните проходную изолирующую
втулку (D) вниз и снимите крышку сервис-
ного отверстия.

7) Снимите крышку сервисного отверстия вспо-
могательного датчика уровня топлива.

8) Отсоедините быстроразъемный соедини-
тель на трубке подачи топлива (A).
<См. FU(H4DO 1.5)-62, СНЯТИЕ, Магистрали
подачи топлива и отвода паров топлива.>

9) Снимите задние колеса.
10) Поднимите автомобиль на подъемнике.
11) Снимите датчик скорости заднего колеса
системы ABS с основания задней ступицы.

12) Отверните болты, которые крепят кронш-
тейн заднего тормозного шланга.

IN-00203

FU-03354

(A)

(B)

(C)

(C)

(D)

FU-03274

FU-03275

(A)

FU-03357

FU-03276
