Subaru Impreza (2008 год). Руководство - часть 44

FU(H4DO 1.5)-34

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новое уплотнительное кольцо и
изолятор.

• Совместите выступ на топливном инжекторе
с трубкой топливного инжектора, как показано
на рисунке.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

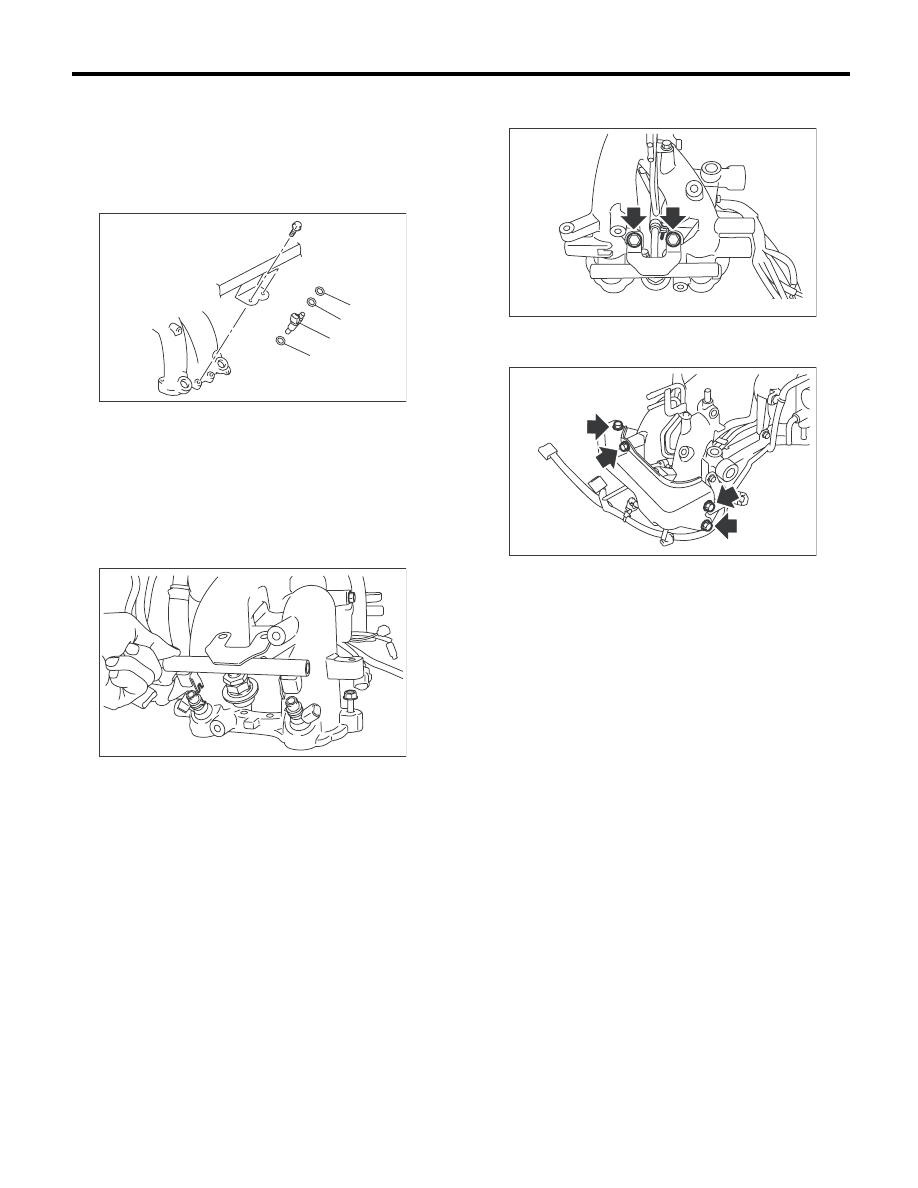

(A) Уплотнительное кольцо

(B) Изолятор

(C) Топливный инжектор

(D) Уплотнительное кольцо

(A)

(B)

(D)

(C)

FU-02804

FU-02805

FU-03467

FU-03060

FU(H4DO 1.5)-35

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухозабор-
ный короб.>
4) Отсоедините разъем переднего датчика
кислорода.

5) Снимите фиксатор, удерживающий жгут
проводки.
6) Поднимите автомобиль на подъемнике.
7) Снимите нижний кожух.
8) Нанесите аэрозольную смазку на резьбовую
часть переднего датчика кислорода и оставьте
его на минуту или более.
9) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.

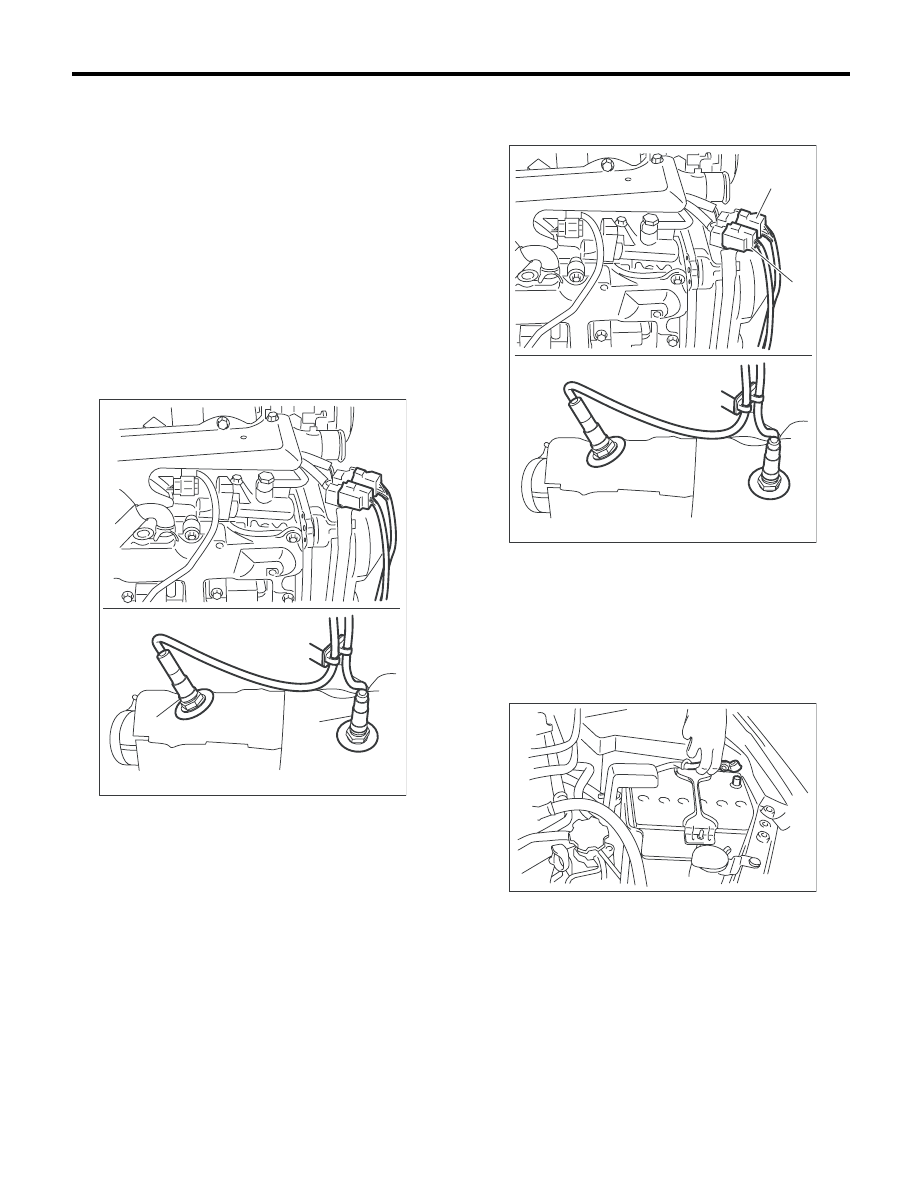

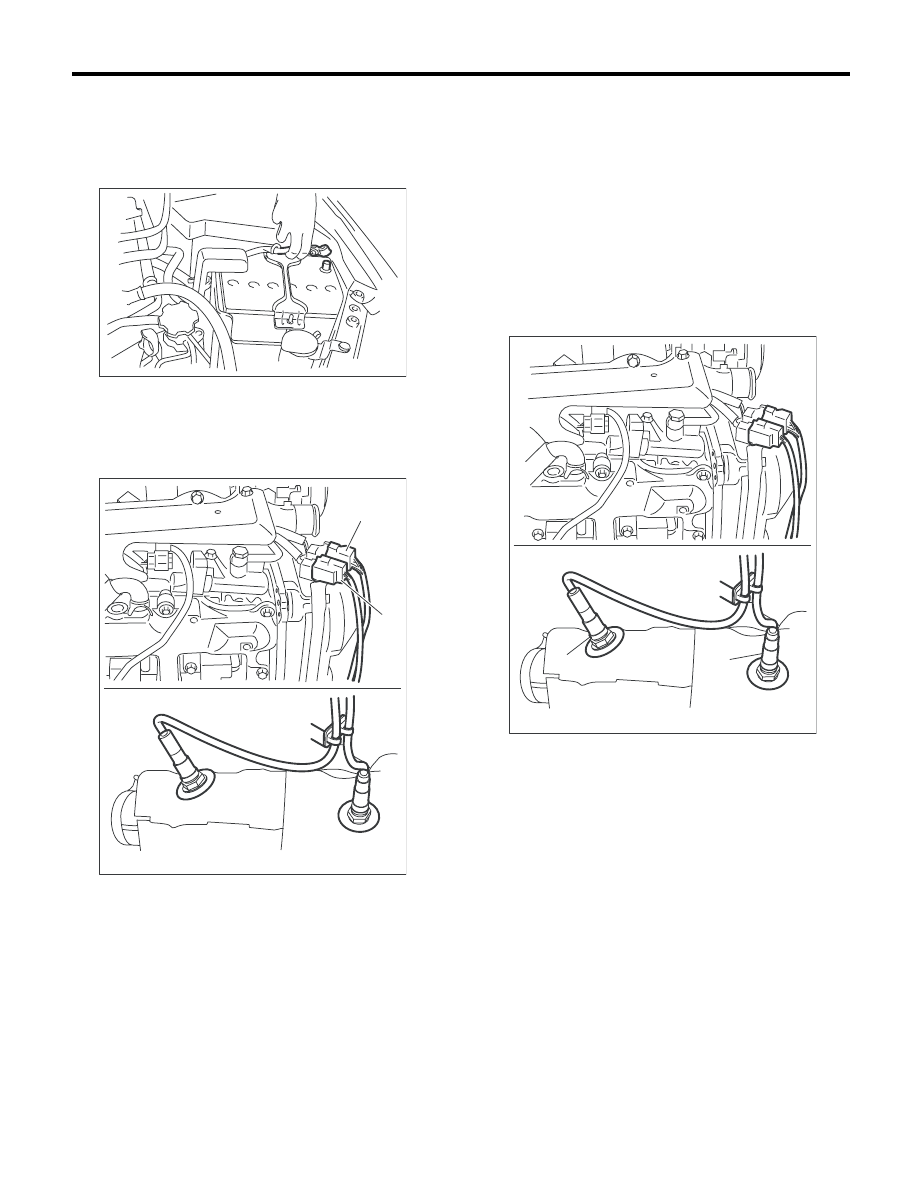

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

IN-00203

(A)

(B)

FU-02848

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

(B)

(A)

FU-02849

FU(H4DO 1.5)-36

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой переднего датчика кисло-
рода нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислоро-
да.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите передний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.
5) Закрепите жгут проводки фиксатором.

6) Подключите разъем переднего датчика кис-
лорода, а затем закрепите разъем на кронш-
тейне.

7) Установите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, УСТАНОВКА, Воздухоза-
борный короб.>
8) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

(B)

(A)

FU-02849

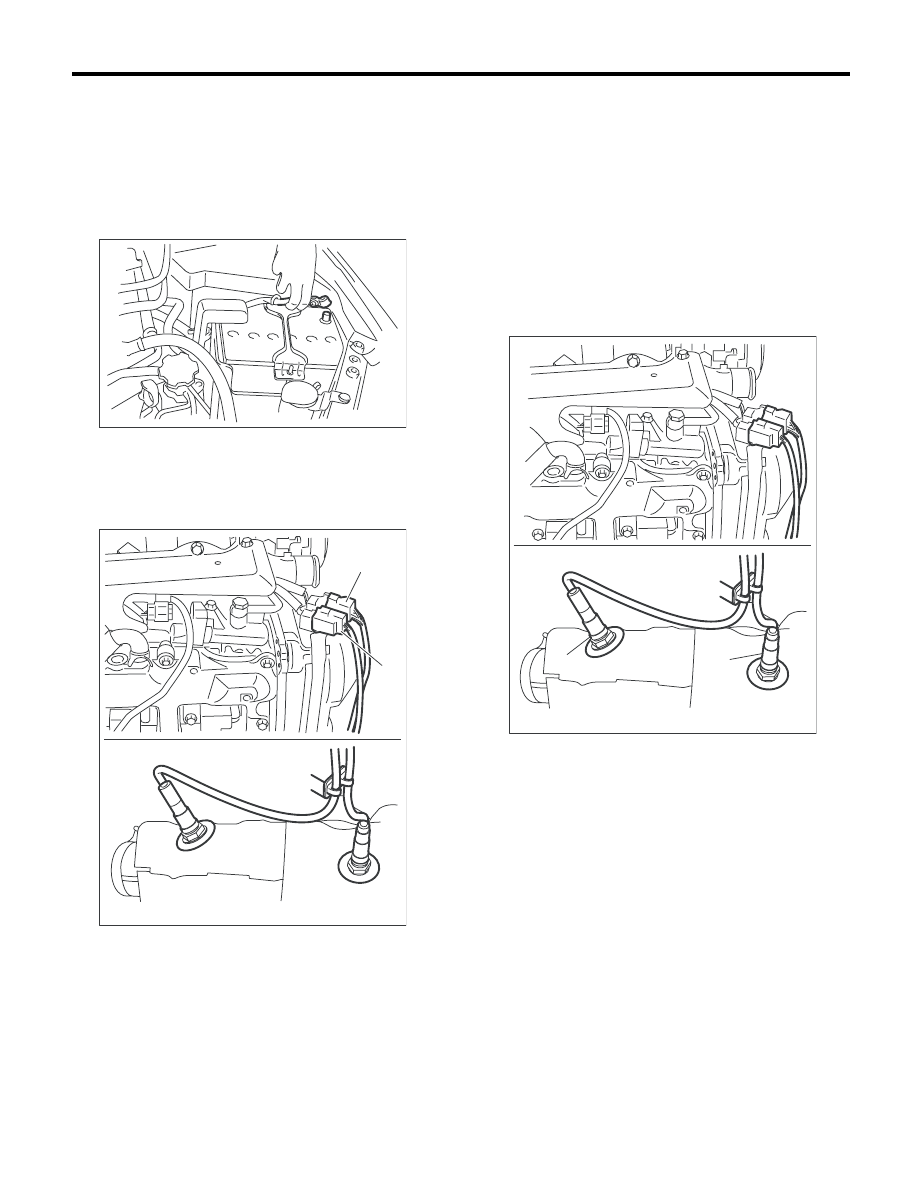

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(A)

(B)

FU-02848

IN-00203

FU(H4DO 1.5)-37

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухозабор-
ный короб.>
4) Отсоедините разъем от заднего датчика кис-
лорода.

5) Снимите фиксатор, удерживающий жгут
проводки.
6) Поднимите автомобиль на подъемнике.
7) Снимите нижний кожух.
8) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.
9) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

IN-00203

(A)

(B)

FU-02848

(A) Передний датчик кислорода (качества топ-

ливовоздушной смеси)

(B) Задний датчик кислорода

(B)

(A)

FU-02849
