Subaru Impreza (2008 год). Руководство - часть 36

FU(H4DO 1.5)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Топливный бак

Объем

60 л (15,9 галлонов США, 13,2 британских галлонов)

Место установки

Под задним сиденьем

Топливный насос

Тип

Центробежный

Отключение при давлении на
выходе

550 — 850 кПа (5,61 — 8,67 кгс/см

2

, 79,7 — 123,2 фунтов/кв. дюйм)

Производительность

125 л (33,0 галлона США, 27,5 британских галлона)

[12 В при 300 кПа (3,06 кгс/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

В баке

FU(H4DO 1.5)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УЗЕЛ

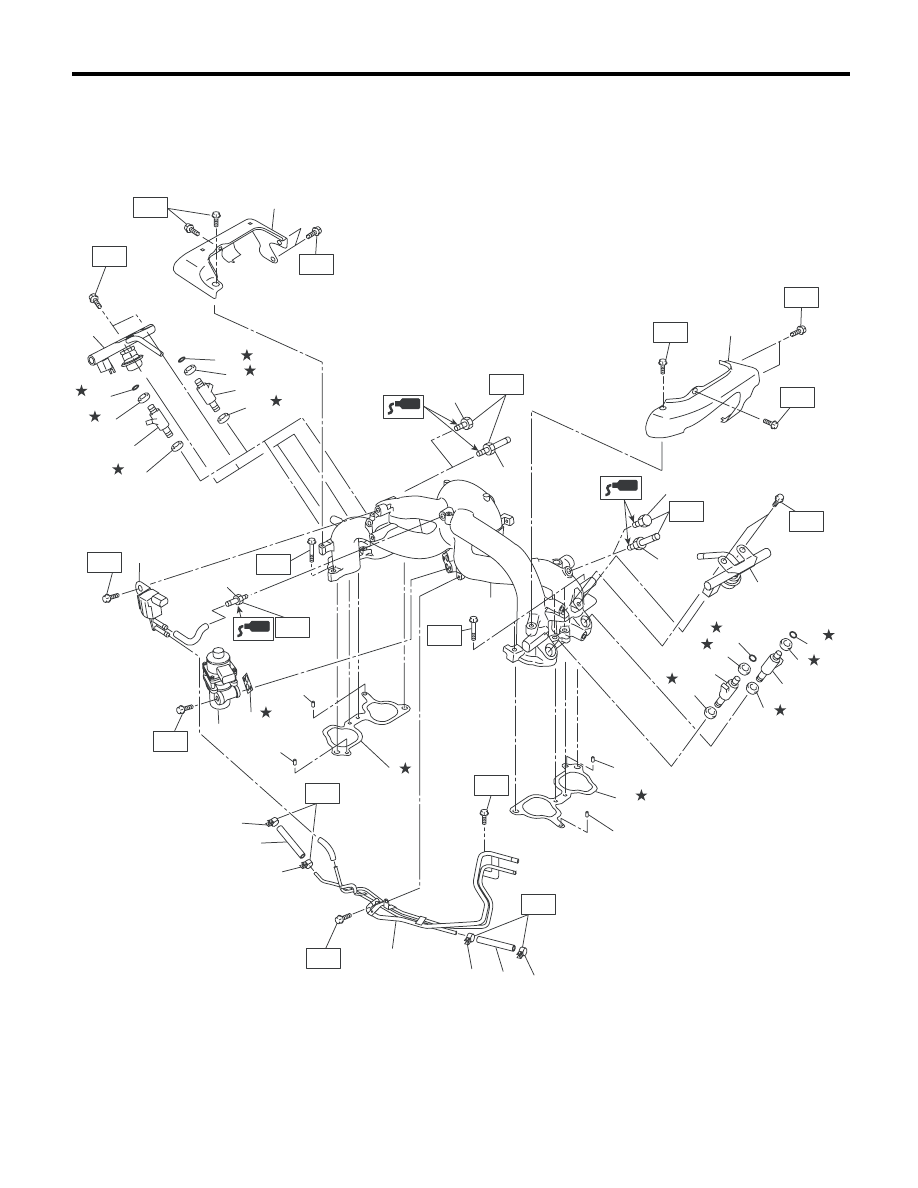

1. ВПУСКНОЙ КОЛЛЕКТОР

• Модель 1.5 L

FU-03445

(6)

(1)

(7)

(11)

(9)

(8)

(10)

(5)

(4)

(18)

(12)

(15)

(17)

(17)

(17)

(17)

(16)

(16)

T3

T3

T3

T1

T4

T4

(2)

(3)

(3)

(2)

(3)

(3)

(7)

(11)

T3

(11)

(9)

(8)

(10)

(9)

(8)

(10)

(11)

(9)

(8)

(10)

T3

T3

T3

T3

T3

T2

(19)

T2

(13)

T1

T5

T5

T2

(13)

( 14)

(14)

FU(H4DO 1.5)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Впускной коллектор

(10)

Уплотнительное кольцо

(19)

Штуцер

(2)

Прокладка

(11)

Уплотнительное кольцо





(3)

Направляющий штифт

(12)

Электромагнитный клапан уп-
равления продувкой адсорбера

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Клапан рециркуляции выхлопных газов

(13)

Штуцер

T1: 6,4 (0,7, 4,7)

(5)

Правый щиток топливной трубки

(14)

Заглушка

T2: 17 (1,7, 12,5)

(6)

Левый щиток топливной трубки

(15)

Топливная трубка

T3: 19 (1,9, 14,0)

(7)

Трубка топливного инжектора

(16)

Топливный шланг

T4: 25 (2,5, 18,4)

(8)

Топливный инжектор

(17)

Хомут

T5: 1,25 (0,1, 0,9)

(9)

Изолятор

(18)

Прокладка



FU(H4DO 1.5)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

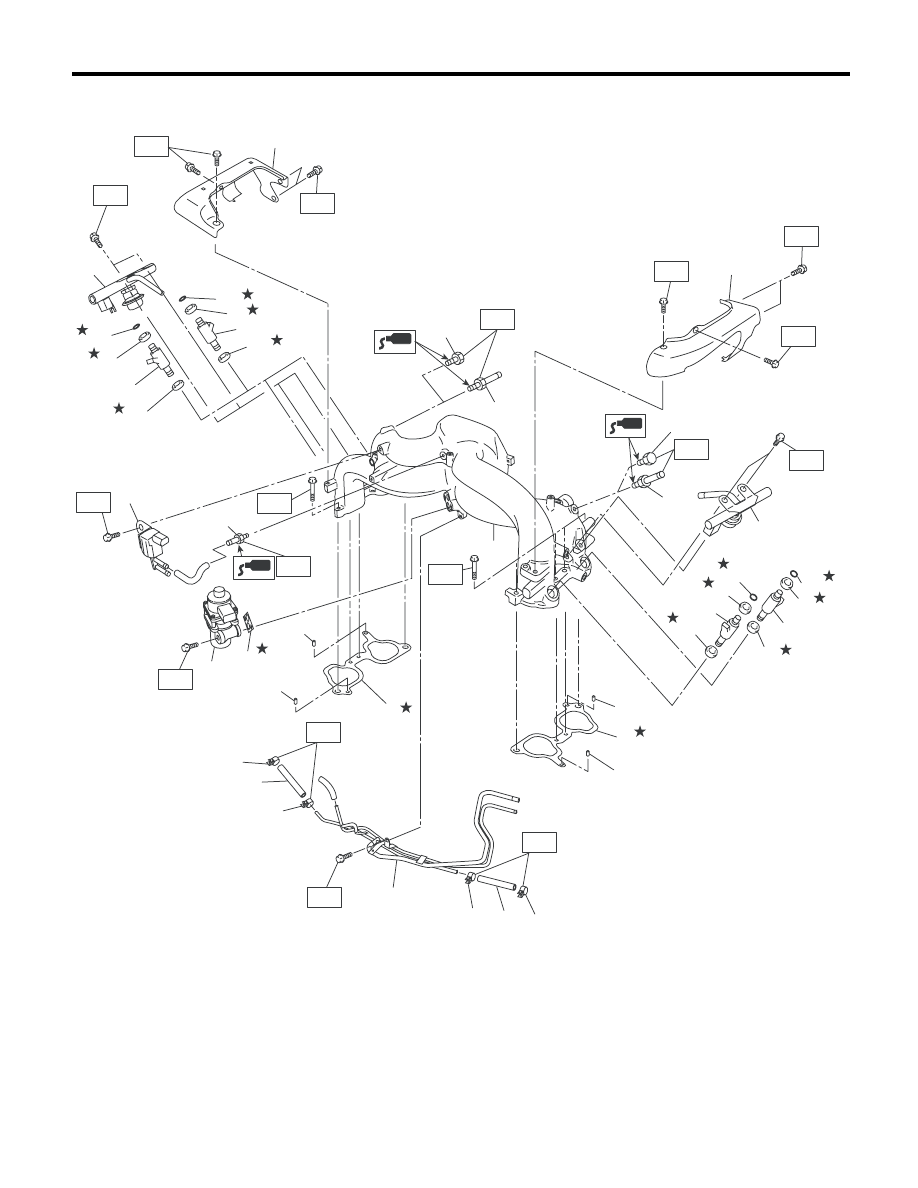

• Модель 2.0 L

(7)

(1)

(7)

(10)

(9)

(11)

(6)

(5)

(12)

(15)

(17)

(17)

(16)

T3

T3

T3

T1

T4

T4

(2)

(3)

(3)

(18)

(3)

(3)

(8)

(11)

T3

(11)

(9)

(9)

(4)

(10)

(9)

(11)

T3

T3

T3

T3

T3

T2

(19)

(8)

(10)

(10)

(8)

(8)

(2)

(17)

(17)

(16)

FU-03446

T5

T5

T2

(13)

( 14)

T2

(13)

(14)
