Subaru Impreza (2008 год). Руководство - часть 34
PM-42
Система рулевого управления (с усилителем)
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

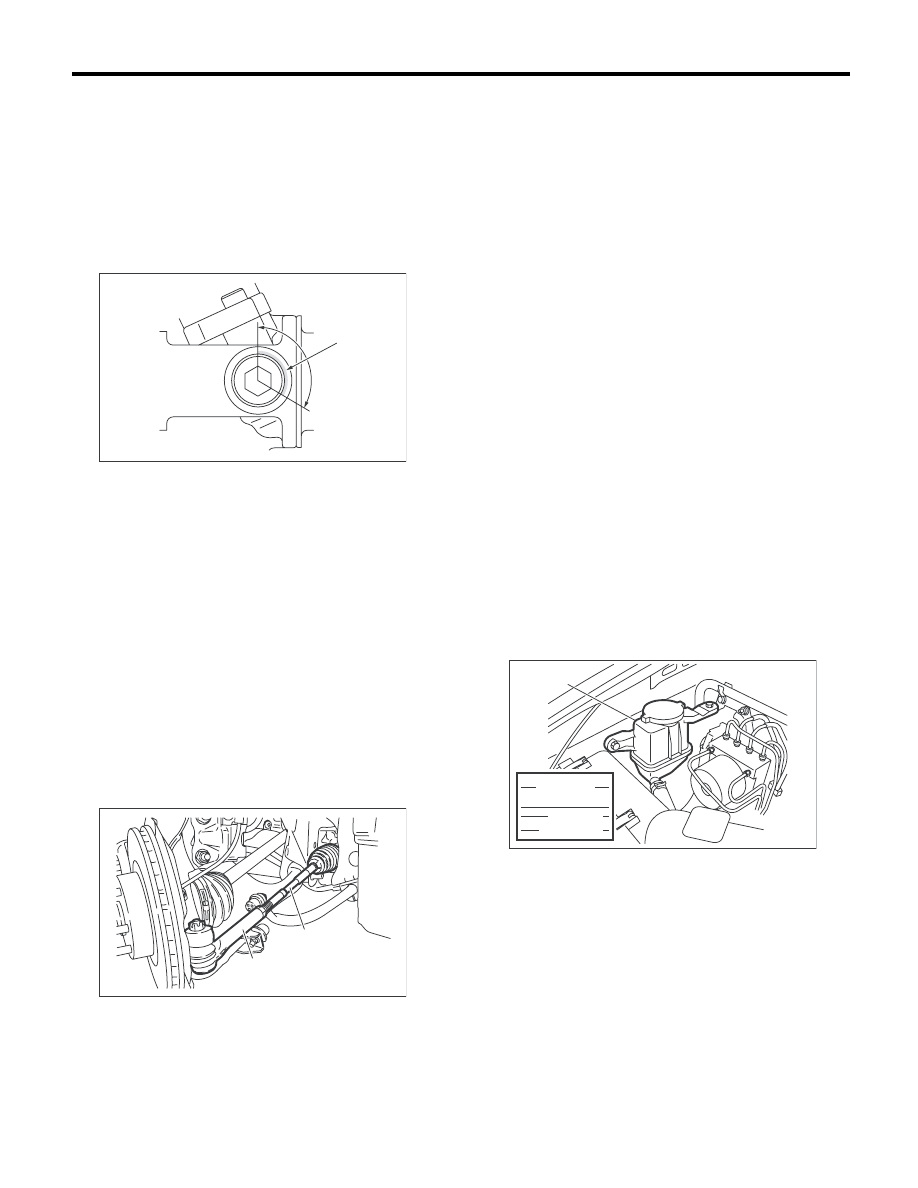

(1) Затяните регулировочный винт с момен-
том 25 Нм (2,5 кгс-м, 18 фунт-сила-фут), а
затем ослабьте его.
(2) Затяните регулировочный винт с момен-
том 3,9 Нм (0,4 кгс-м, 2,9 фунт-сила-фут), а
затем ослабьте его, отвернув обратно до
20° или менее.

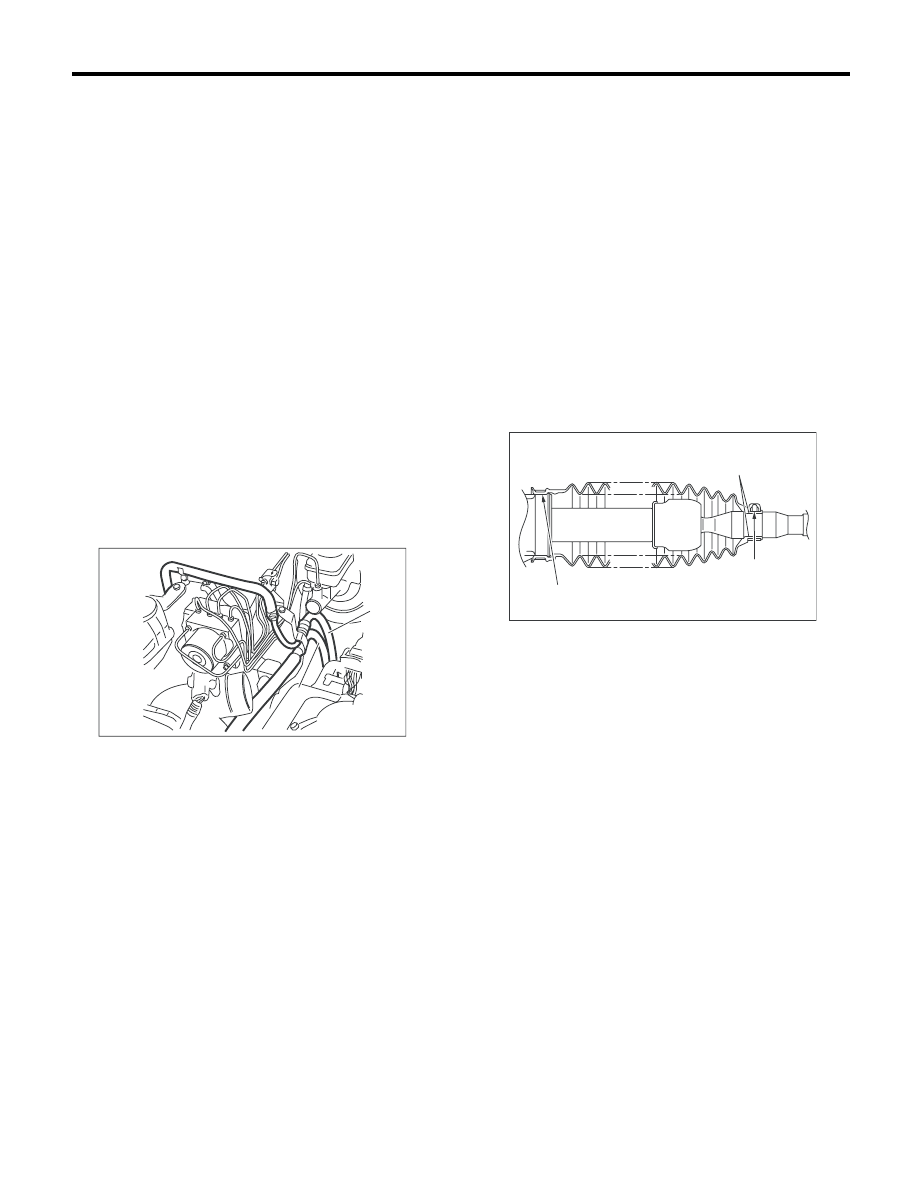

(3) Нанесите прокладочный герметик на 1/3
или более периметра резьбы регулировоч-
ного винта.
(4) Установите стопорную гайку. Удержи-
вая регулировочный винт гаечным ключом,
затяните стопорную гайку при помощи спе-
циального приспособления.
ST
926230000
ГАЕЧНЫЙ КЛЮЧ
Момент затяжки (стопорная гайка):
25 Нм (2,5 кгс-м, 18 фунт-сила-фут)
При затягивании стопорной гайки, удержи-
вайте регулировочный винт гаечным клю-
чом во избежание его проворачивания.
4. РУЛЕВЫЕ ТЯГИ
1) Проверьте рулевые тяги и наконечники ру-
левых тяг на предмет изгибов, царапин и дру-
гих повреждений.
2) Проверьте соединения шаровых шарниров
поворотного кулака на наличие люфта, пыль-
ники на наличие повреждений и шаровые паль-
цы на наличие люфта. Если корончатая гайка
ослаблена, затяните ее с предусмотренным мо-
ментом, а затем еще, но не более чем на 60° —
до выравнивания с отверстием под шплинт.
Момент затяжки:
27 Нм (2,75 кгс-м, 19,9 фунт-сила-фут)
3) Проверьте затяжку стопорной гайки на на-
конечнике рулевой тяги. Если гайка ослабле-
на, затяните ее с указанным моментом.
Момент затяжки:
85 Нм (8,7 кгс-м, 62,7 фунт-сила-фут)
5. УРОВЕНЬ ЖИДКОСТИ УСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ
ПРИМЕЧАНИЕ:
• При температуре жидкости усилителя руле-
вого управления 20°C (68°F), уровень жидкос-
ти проверяется со стороны метки “COLD”.
• При температуре жидкости усилителя руле-
вого управления 80°C (176°F), уровень жидкос-
ти проверяется со стороны метки “HOT”.
1) Установите автомобиль с выключенным
двигателем на ровную поверхность.
2) Проверьте уровень жидкости при помощи
шкалы на наружной части бачка жидкости уси-
лителя рулевого управления (A). Если уровень
находится ниже метки “MIN” (B), добавьте
жидкость до уровня метки “MAX” (C).
ПРИМЕЧАНИЕ:
Если уровень жидкости находится на отметке
“MAX” или выше, слейте жидкость при помощи
шприца и т.п. для поддержания ее предусмот-
ренного уровня.
Рекомендованная жидкость:
<См. RM-5, РАБОЧИЕ ЖИДКОСТИ, РЕКОМЕН-
ДОВАННЫЕ МАТЕРИАЛЫ, Рекомендован-
ные материалы.>
Объем жидкости: <См. SPC-5, ЗАПРАВОЧ-
НЫЕ ЕМКОСТИ, Impreza.>
ОСТОРОЖНО:
Если жидкость попала на выхлопную трубу,
тщательно вытрите ее при помощи ветоши.
(A) Нанесите прокладочный герметик на 1/3 или
более резьбы.
(A) Наконечник рулевой тяги
(B) Рулевая тяга
PM-00068
(A)
PM-00394
(A)
(B)
PI-00452
(A)
HOT MAX
COLD MAX
HOT MIN
COLD MIN
