Subaru Forester (2004 год). Руководство - часть 864

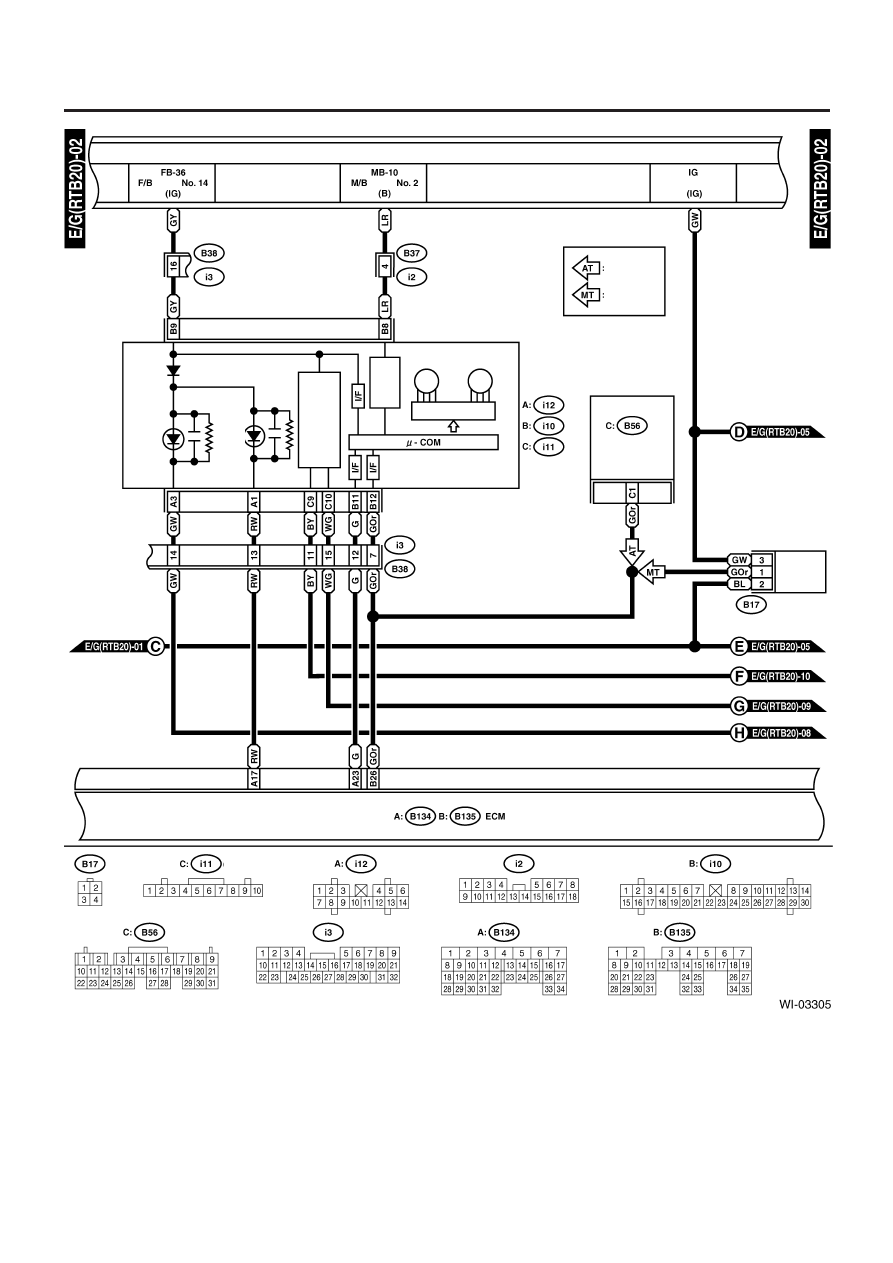

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-160

СИСТЕМА ПРОВОДКИ

К питанию

Реле топливного
насоса

Устройство топливного насоса

Топливный насос

ПРЕДОХР.

Датчик уровня топлива
ниже минимального

Датчик уровня топлива

МОДУЛЬ
УПРАВЛЕНИЯ
ТОПЛИВНЫМ
НАСОСОМ

ЧЕРНЫЙ

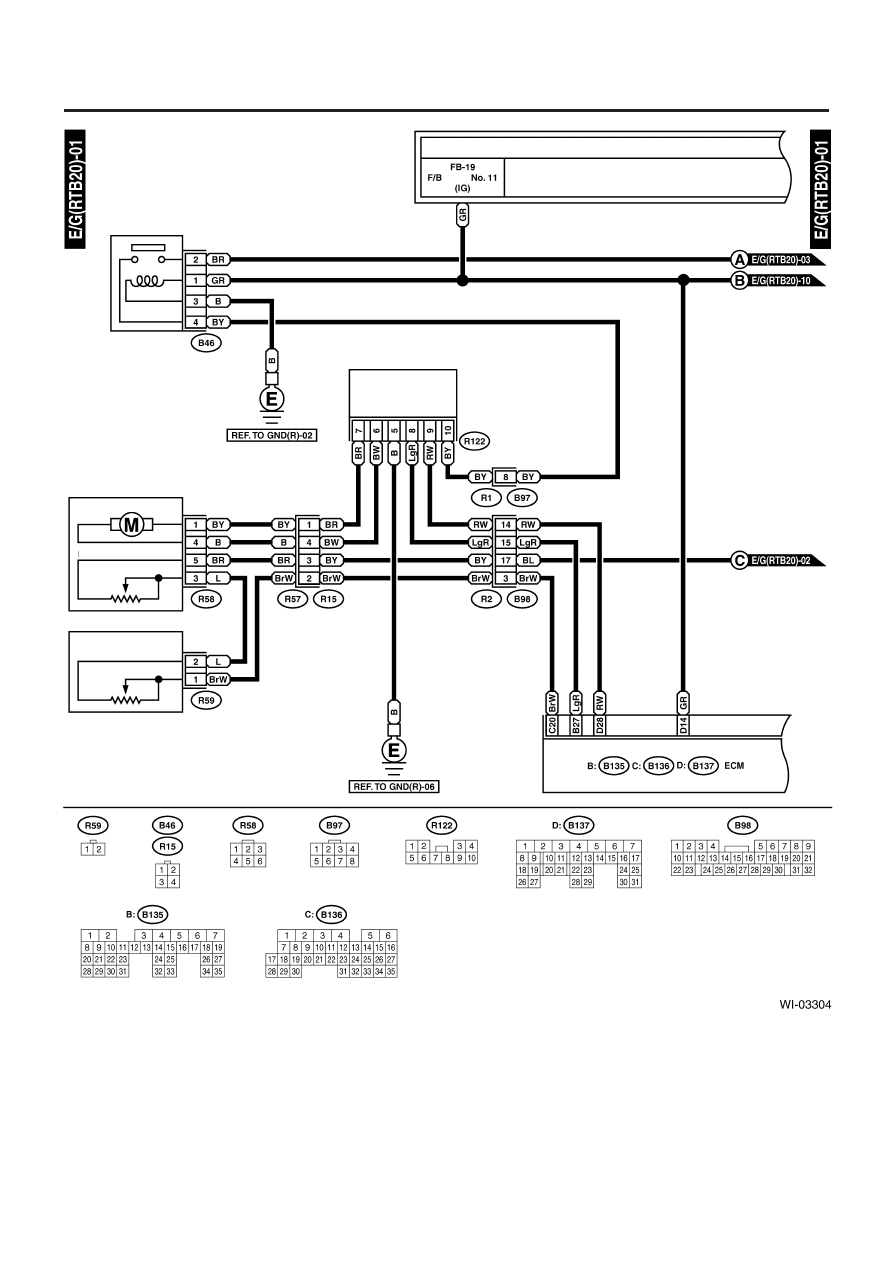

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-161

СИСТЕМА ПРОВОДКИ

К питанию

Спидометр

Водитель

Комбинационный
прибор

Датчик скорости
автомобиля (МТ)

Предупреждающий световой

сигнал давления масла

Световой индикатор

неполадки

Измеритель

температуры охлади-

теля двигателя

Цепь

POWER

Тахометр

МОДЕЛЬ АТ

МОДЕЛЬ МТ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

ПРЕДОХР.

ПРЕДОХР.

РЕЛЕ ЗАЖИГАНИЯ

ТСМ
(МОДЕЛЬ АТ)

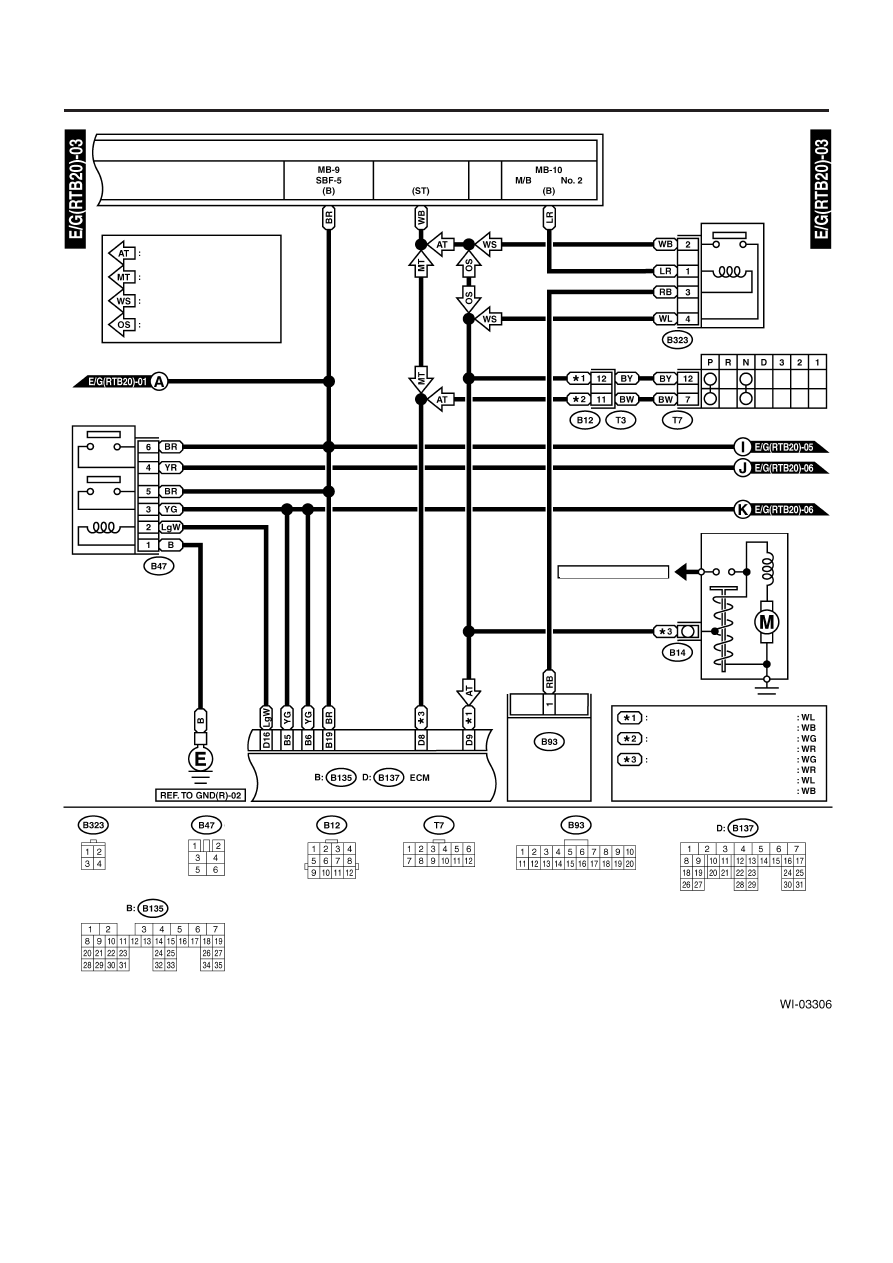

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-162

СИСТЕМА ПРОВОДКИ

К питанию

Перключатель

зажигания ST

МОДЕЛЬ AT С БЕЗОПАСНОСТЬЮ

МОДЕЛЬ AT БЕЗ БЕЗОПАСНОСТИ
МОДЕЛЬ AT С БЕЗОПАСНОСТЬЮ
МОДЕЛЬ AT БЕЗ БЕЗОПАСНОСТИ
МОДЕЛЬ AT С БЕЗОПАСНОСТЬЮ
МОДЕЛЬ AT БЕЗ БЕЗОПАСНОСТИ
МОДЕЛЬ MT С БЕЗОПАСНОСТЬЮ
МОДЕЛЬ MT БЕЗ БЕЗОПАСНОСТИ

Модель АТ

Модель МТ

МОДЕЛЬ С БЕЗОПАСНОСТЬЮ

МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ

Ингибиторный
переключатель (АТ)

Главное реле

К клемме аккумулятора

Мотор стартера

СИНИЙ

КОРИЧНЕВЫЙ

ПРЕДОХР.

РЕЛЕ БЕЗОПАСНОСТИ

МОДУЛЬ
УПРАВЛЕНИЯ
БЕЗОПАСНОСТЬЮ

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-163

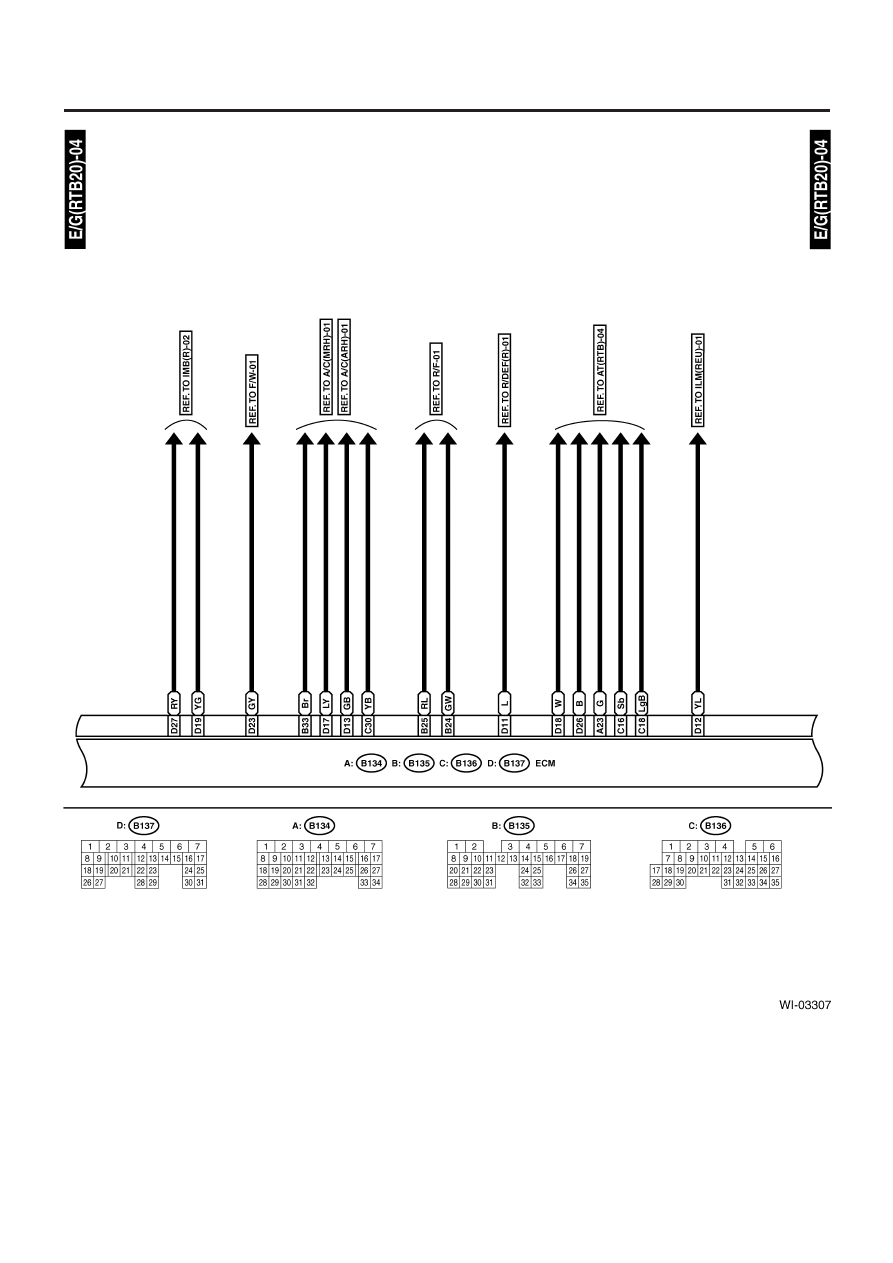

СИСТЕМА ПРОВОДКИ

WI-164
