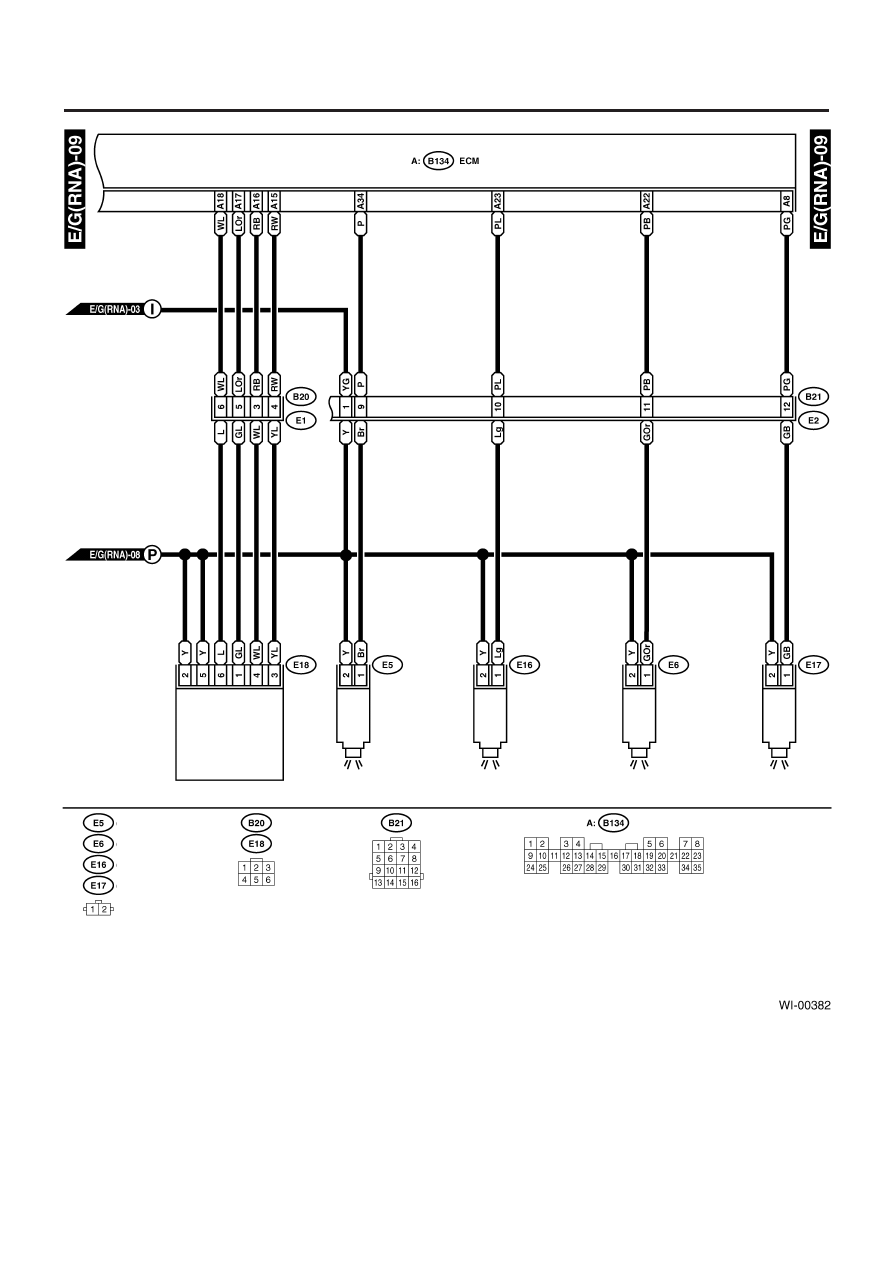

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-156

СИСТЕМА ПРОВОДКИ

Топливный

инжектор № 1

Топливный

инжектор № 2

Топливный

инжектор № 3

Топливный

инжектор № 4

СВЕТЛО-СЕРЫЙ

СВЕТЛО-СЕРЫЙ

СВЕТЛО-СЕРЫЙ

СВЕТЛО-СЕРЫЙ

ТЕМНО-СЕРЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ

КЛАПАН EGR

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-157

СИСТЕМА ПРОВОДКИ

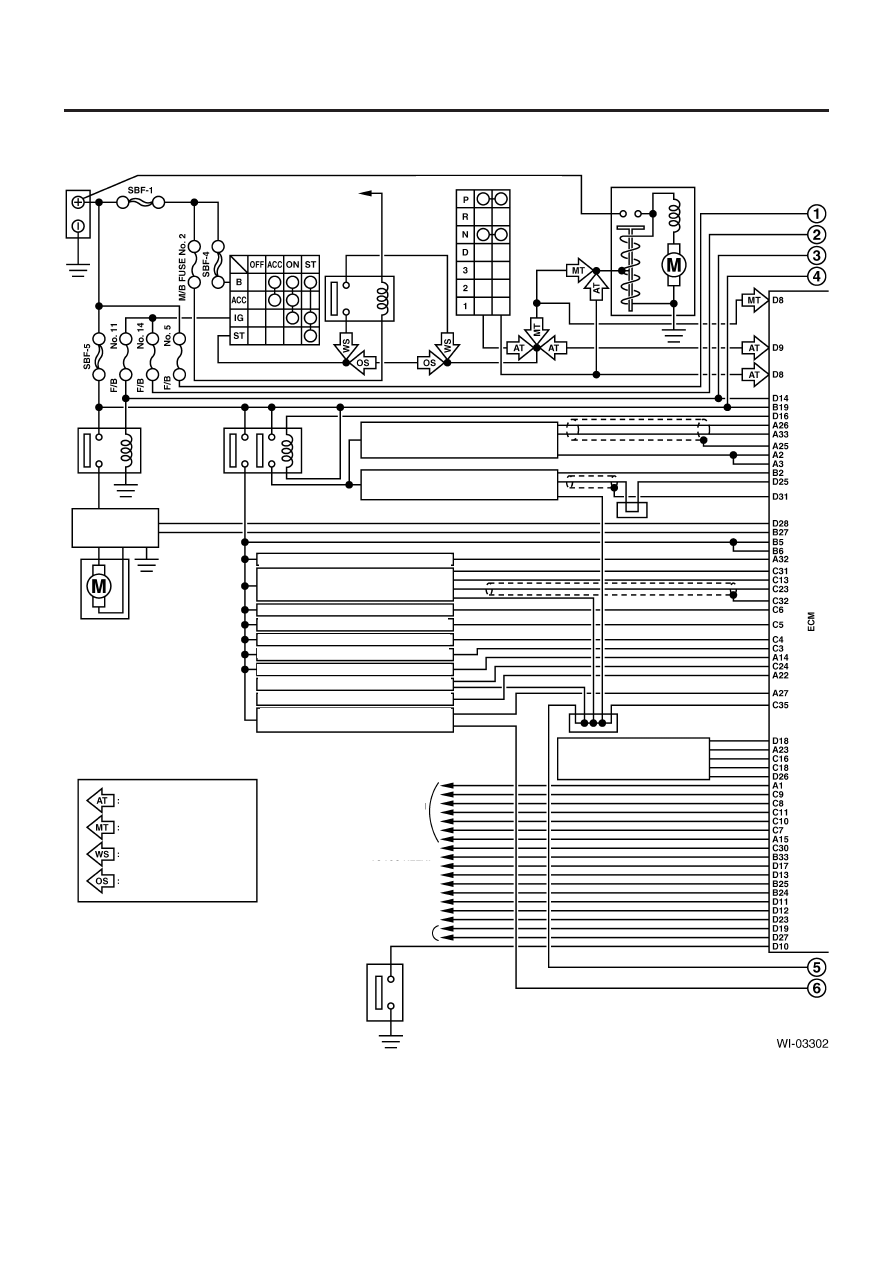

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-158

СИСТЕМА ПРОВОДКИ

4.  МОДЕЛЬ RHD ТУРБО 2.0 L

Аккумулятор

Переключатель зажигания

Ингибиторный переключатель (АТ)

Мотор стартера

Реле
топливного
насоса

МОДУЛЬ
УПРАВЛЕНИЯ
ТОПЛИВНОГО
НАСОСА

Главное
реле

Соленоидный клапан  выпускного тракта

Топливный инжектор № 1

Топливный инжектор № 2

Соленоидный клапан управления продувкой

Датчик температуры выхлопного газа

Генератор

Топливный инжектор № 3

Топливный инжектор № 4

TCM (модель АТ)

К ПЕРЕКЛЮЧАТЕЛЮ ДАВЛЕНИЯ А/С

К РЕЛЕ А/С

К МОДУЛЮ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

К ПЕРЕКЛЮЧАТЕЛЮ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

Топливный
насос

МОДЕЛЬ АТ

МОДЕЛЬ МТ

МОДЕЛЬ С БЕЗОПАСНОСТЬЮ

МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ

ПРЕДОХР

.

ПРЕДОХР

.

ПРЕДОХР

.

Передний датчик кислорода (A/F)

Задний датчик кислорода

Датчик потока воздуха

Соленоидный клапан управления воздухом
холостого хода

К ТЕРМОПЕРЕКЛЮЧАТЕЛЮ ИСПАРЕНИЯ

К РЕЛЕ МОТОРА ВОЗДУХОДУВКИ

К РЕЛЕ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА 1

Соединительный
коннектор
заземления датчика

ПЕРЕКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
МАСЛА
УСИЛИТЕЛЯ
РУЛЯ

К МОДУЛЮ УПРАВЛЕНИЯ
БЕЗОПАСНОСТЬЮ

РЕЛЕ
БЕЗОПАС-
НОСТИ

СОЕДИНИТЕЛЬНЫЙ
ЗАЩИТНЫЙ КОННЕКТОР

ПЕРЕКЛЮЧАТЕЛЬ И СВЕТОВОЙ

ИНДИКАТОР КРУИЗ-КОНТРОЛЯ

К РЕЛЕ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА 2

К ТАЙМЕРУ РАЗМОРАЖИВАТЕЛЯ ЗАДНЕГО СТЕКЛА

К ПЕРЕКЛЮЧАТЕЛЮ ОСВЕЩЕНИЯ

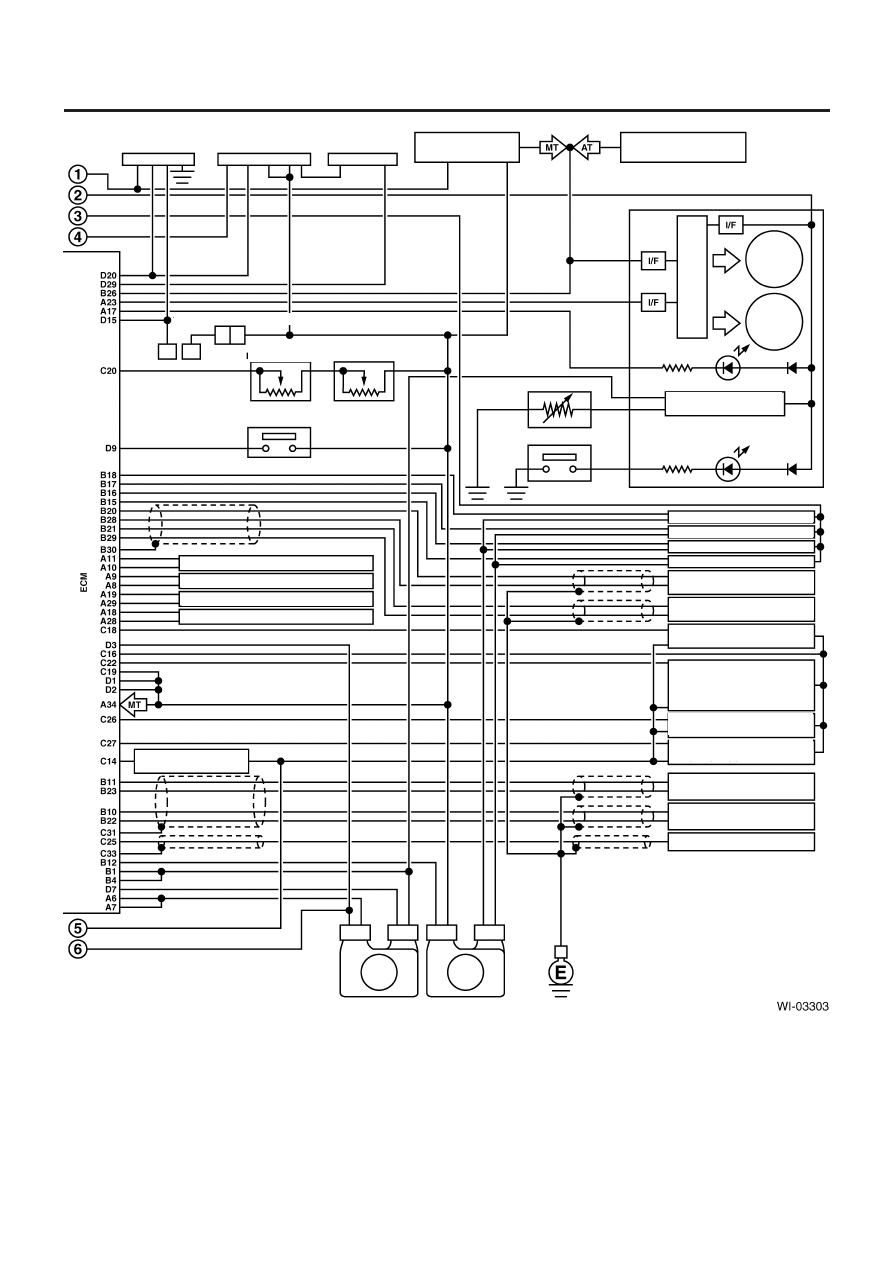

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-159

СИСТЕМА ПРОВОДКИ

Коннектор
связи данных

Ограничительный кон-
нектор конца линии

Ограничительный кон-
нектор конца линии

Датчик скорости
автомобиля (МТ)

Спидо-

метр

Световой индика-
тор неполадки

Измеритель температуры
охладителя двигателя

ПРЕДУПРЕЖДАЮ-
ЩИЙ СВЕТОВОЙ
СИГНАЛ ДАВЛЕ-
НИЯ МАСЛА

Термометр

Переключатель давления масла

Датчик положения
коленвала

Датчик положения
распредвала

Датчик положения
распредвала AVCS LH

Датчик положения
распредвала AVCS RH

Датчик детонации

Датчик положения дросселя

Тахометр

TCM (АТ)

Комбинационный прибор

Специальный центральный

процессор

Коннектор тестового режима

ДАТЧИК
УРОВНЯ ТОПЛИВА

КОННЕКТОР КОНЦА ЛИНИИ

Переключатель  нейт-
рального положения (МТ)

Заземление двигателя

Заземление двигателя

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ КОЛЛЕКТОРА

ДАТЧИК УГЛА БАРАБАННОГО
КЛАПАНА ГЕНЕРАТОРА LH

ДАТЧИК УГЛА БАРАБАННОГО
КЛАПАНА ГЕНЕРАТОРА RH

ДАТЧИК УРОВНЯ
ТОПЛИВА НИЖЕ
МИНИМАЛЬНОГО

КАТУШКА ЗАЖИГАНИЯ № 1

КАТУШКА ЗАЖИГАНИЯ № 2

КАТУШКА ЗАЖИГАНИЯ № 3

КАТУШКА ЗАЖИГАНИЯ № 4

БАРАБАННЫЙ КЛАПАН ГЕНЕРАТОРА LH

БАРАБАННЫЙ КЛАПАН ГЕНЕРАТОРА RH

Соленоид клапан управления масляным потоком LH

Соленоид клапан управления масляным потоком RH

ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ
