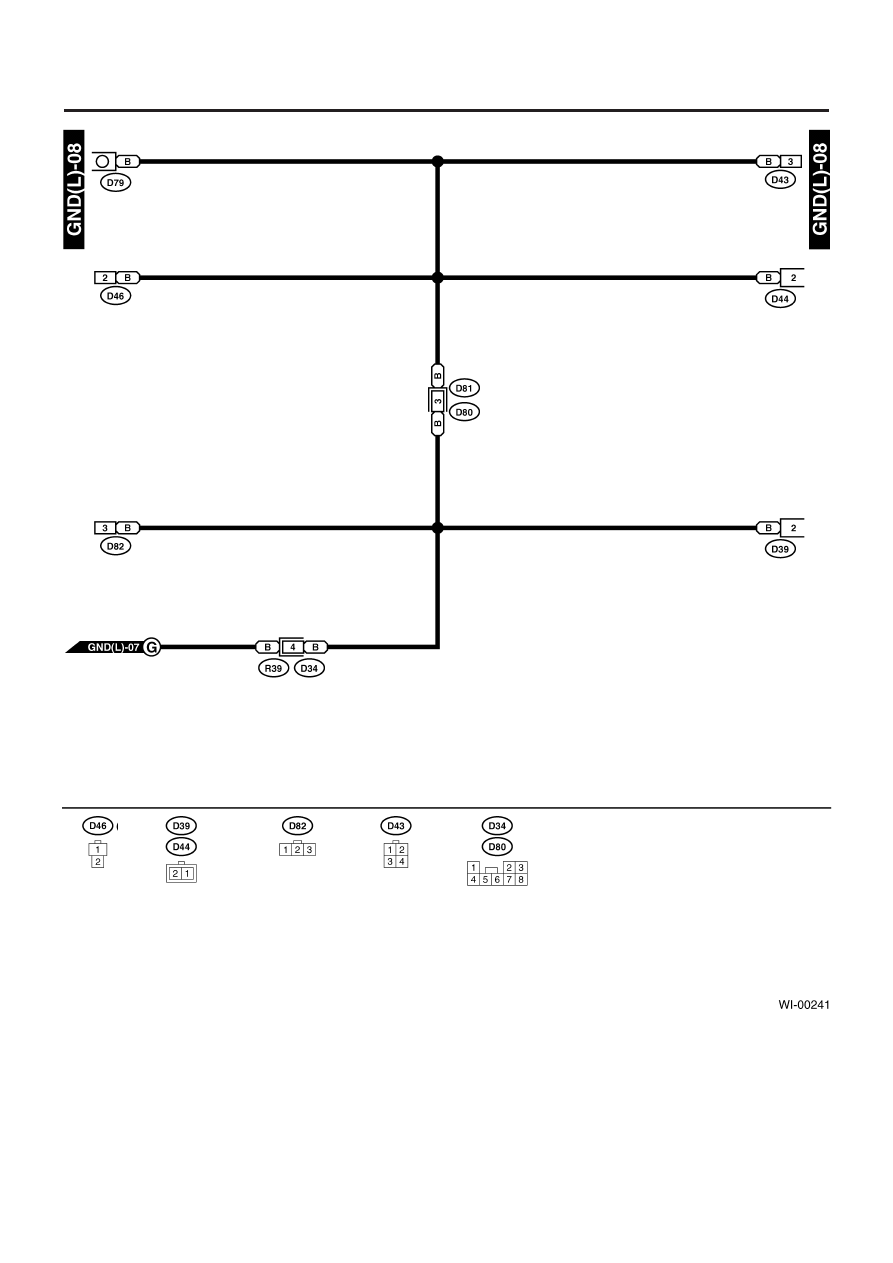

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-36

СИСТЕМА ПРОВОДКИ

Задний размораживатель

Переключатель защелки задней двери

Освещение багажного отсека

Мотор заднего стеклоочистителя

Подсветка номерного знака

Верхний стоп-сигнал

Черный

Черный

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-37

СИСТЕМА ПРОВОДКИ

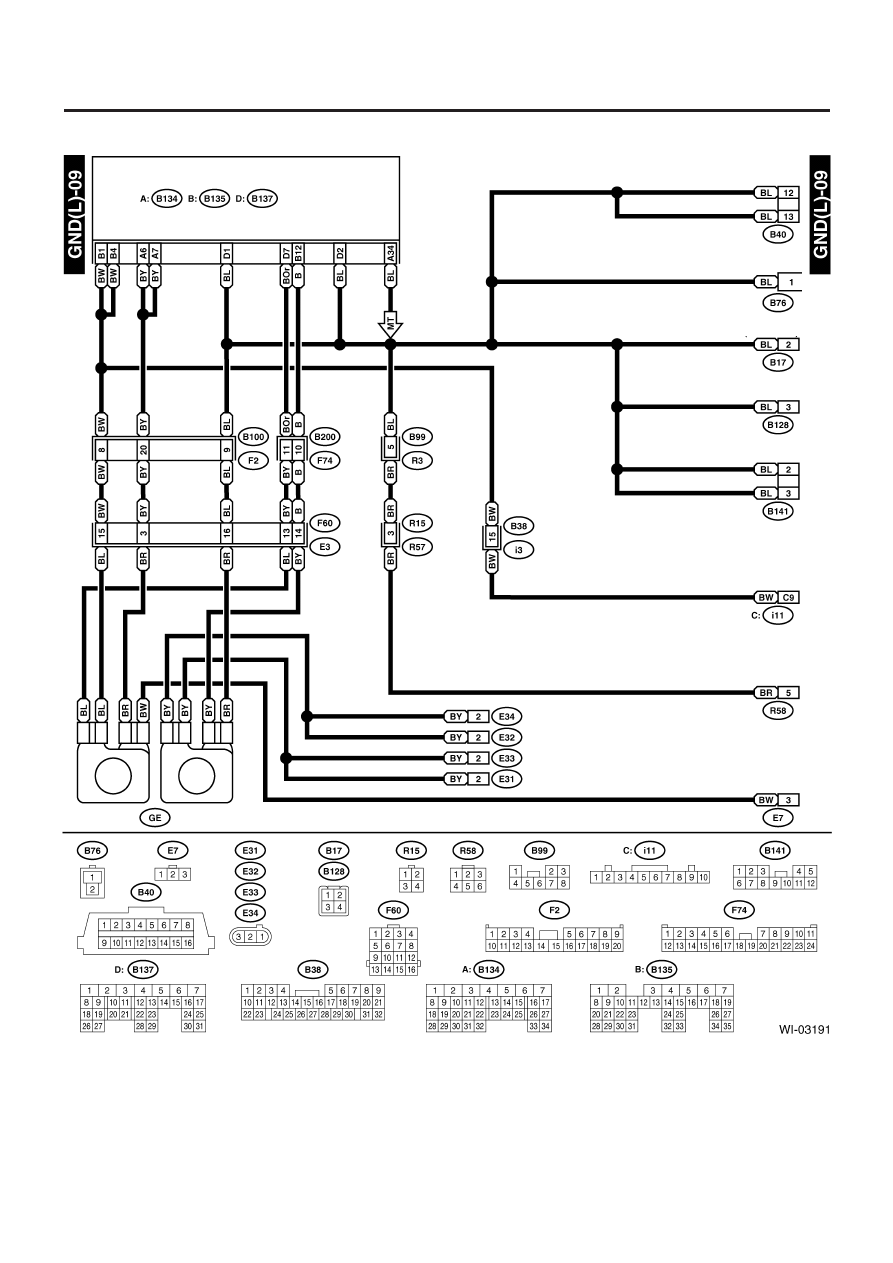

2.  ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ LHD ТУРБО

ECM
(модель турбо)

Коннектор связи данных

Коннектор тестового режима

Датчик скорости автомобиля (модель МТ)

Модуль управления иммобилайзером

Комбинационный прибор

Устройство топливного насоса

Соленоидный клапан управления воздухом холостого хода

Катушка зажигания № 4

Катушка зажигания № 3

Катушка зажигания № 2

Катушка зажигания № 1

Переключатель нейтрального

положения (модель МТ)

Зеленый

Зеленый

Серый

Серый

Синий

Коричневый

Черный

Черный

Черный

Черный

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-38

СИСТЕМА ПРОВОДКИ

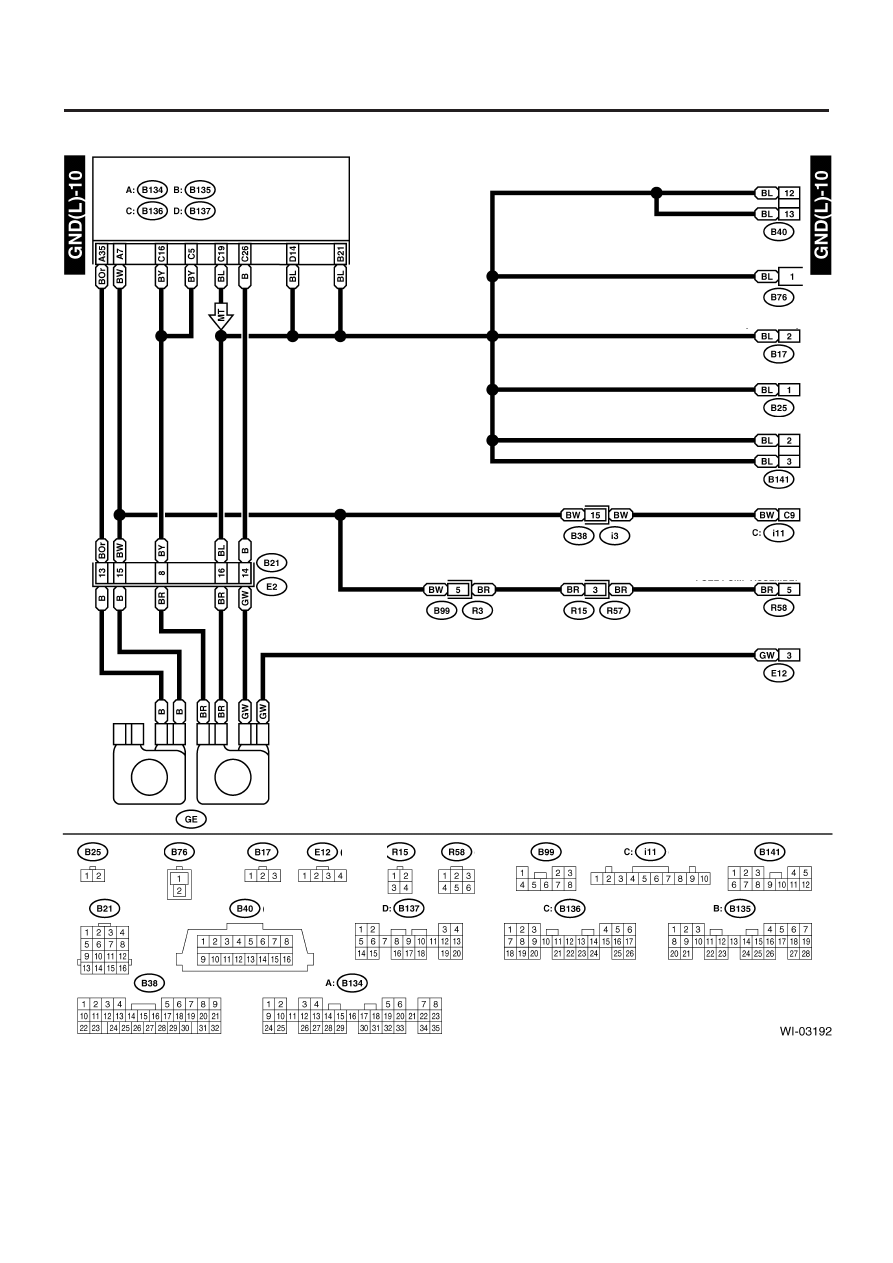

3.  ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ LHD НЕ ТУРБО

ECM
(модель не турбо)

Коннектор связи данных

Коннектор тестового режима

Датчик скорости автомобиля (модель МТ)

Модуль управления иммобилайзером

Комбинационный прибор

Устройство топливного насоса

Катушка зажигания и зажигатель

Переключатель нейтрального положения (модель МТ)

Зеленый

Зеленый

Серый

Серый

Серый

Серый

Серый

Серый

Коричневый

Коричневый

Черный

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-39

СИСТЕМА ПРОВОДКИ

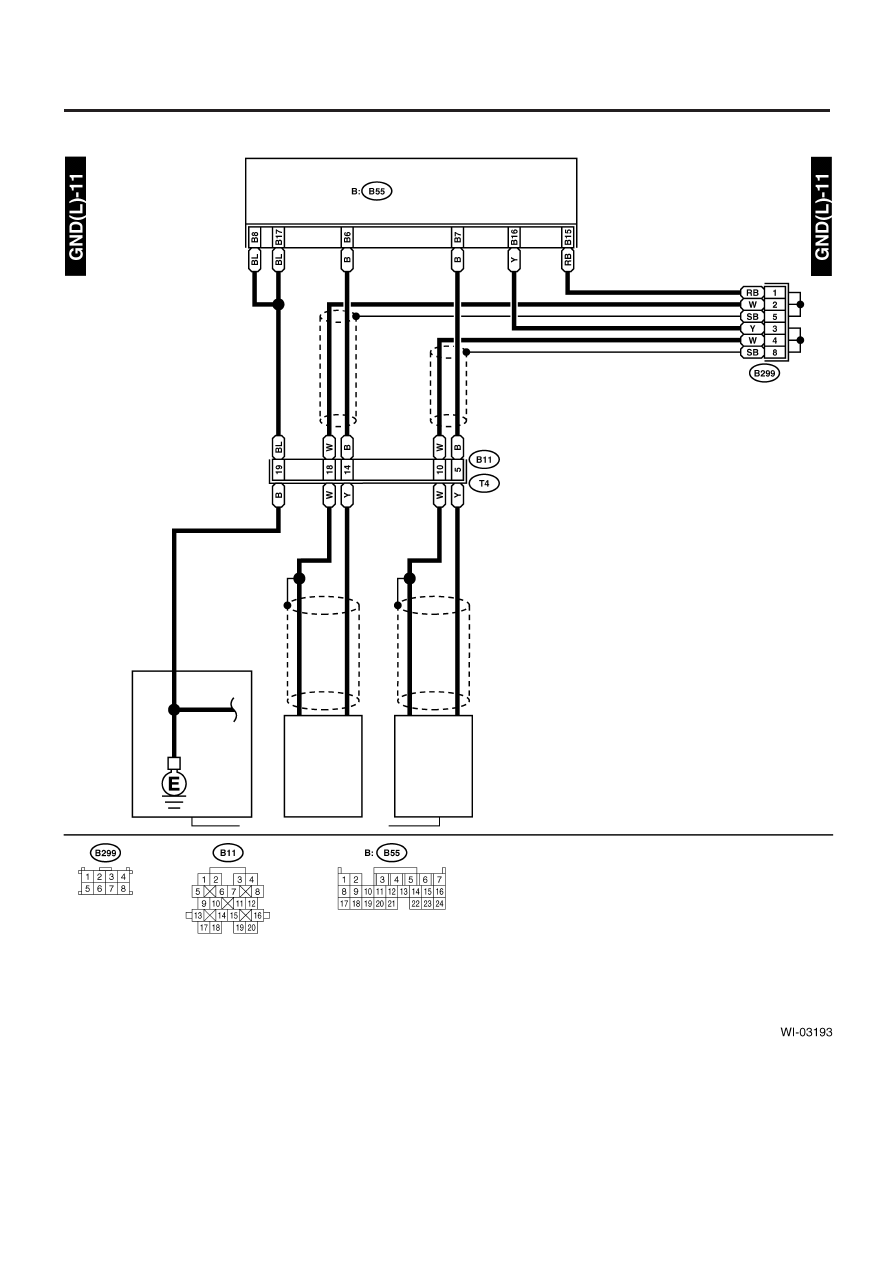

4. ЗАЗЕМЛЕНИЕ ТРАНСМИССИИ, МОДЕЛЬ LHD ТУРБО

Серый

ТСМ
(модель турбо)

Защитный соедини-
тельный коннектор

Задний

датчик

скорости

автомобиля

Датчик

скорости

турбины

гидро-

трансфор-

матора

Управление АТ (трансмиссия)
