ОБЩЕЕ ОПИСАНИЕ

IM-4

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

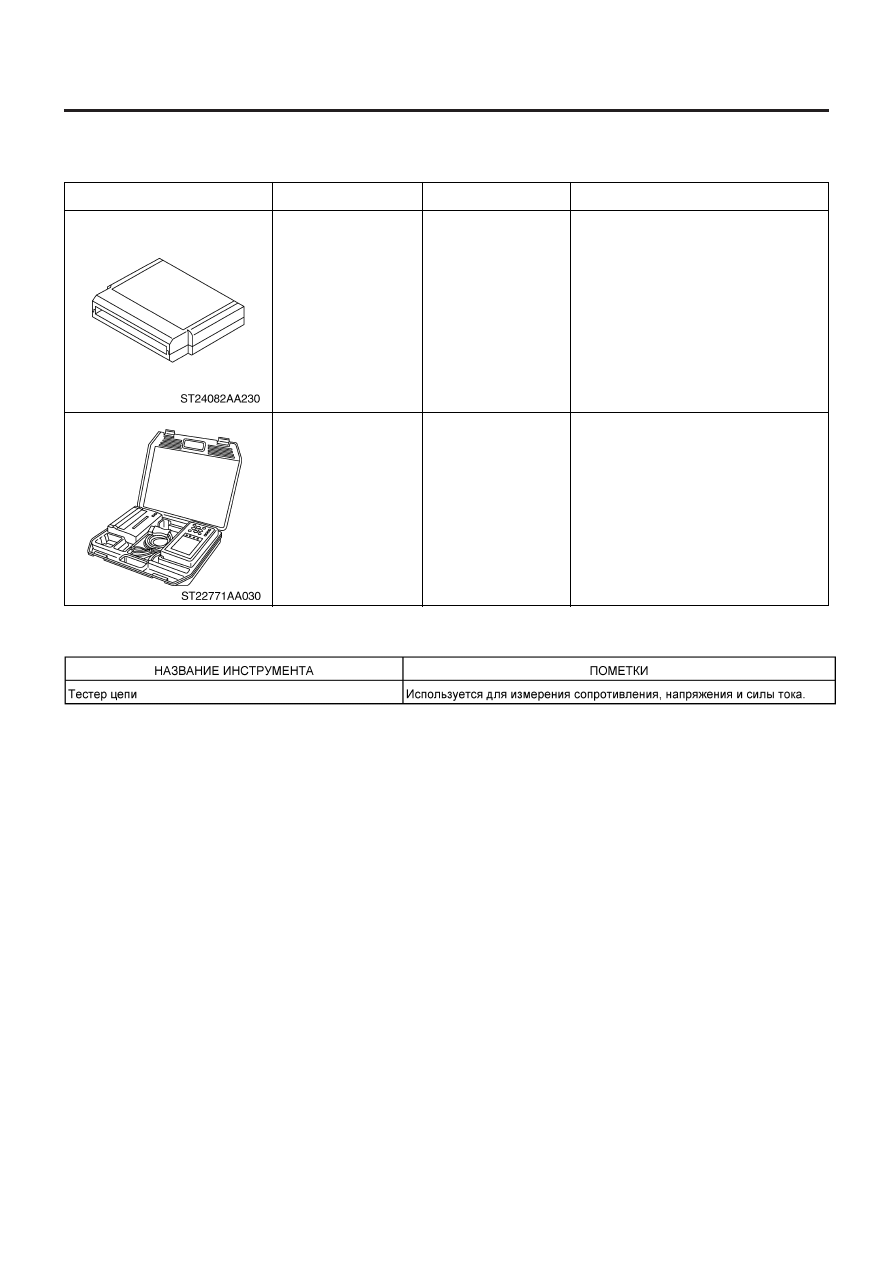

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230
(новый инструмент)

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

IM-5

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

3. Местонахождение электрических компонентов

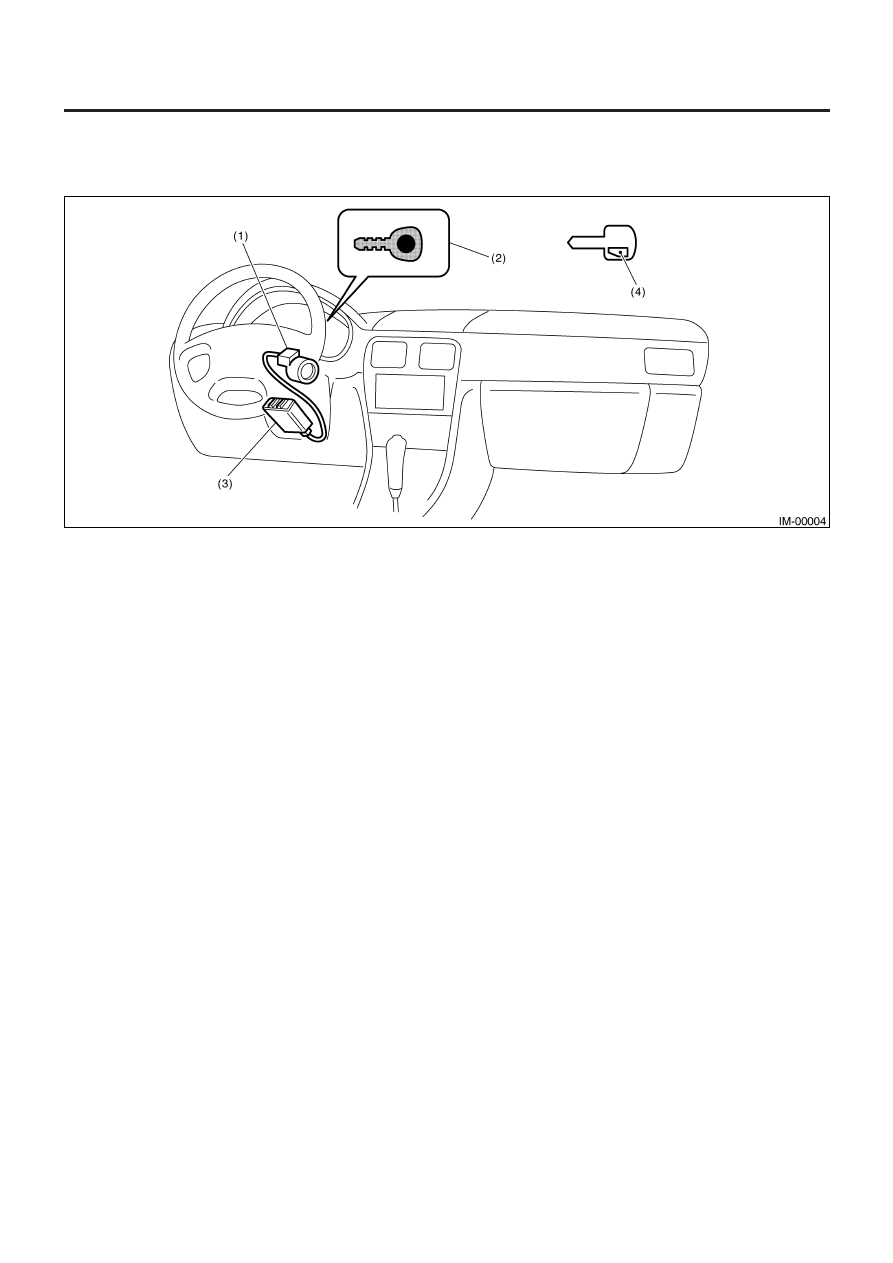

A:  МЕСТОНАХОЖДЕНИЕ

ПРИМЕЧАНИЕ:
Расположение IMM ECM для модели RHD симметрично противоположно.

(1) Антенна
(2) Световой индикатор иммобилайзера

(светодиод)

(3) Модуль управления иммобилайзером

(IMM ECM)

(4) Транспондер

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

IM-6

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

4. Сигнал I/O модуля управления

иммобилайзером

A: ДИАГРАММА ПРОВОДКИ

1. ИММОБИЛАЙЗЕР

<См. Wl-194, ДИАГРАММА ПРОВОДКИ, Система иммоби-
лайзера.>

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

IM-7

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

5. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ СЕЛЕКТОРНЫМ

МОНИТОРОМ SUBARU

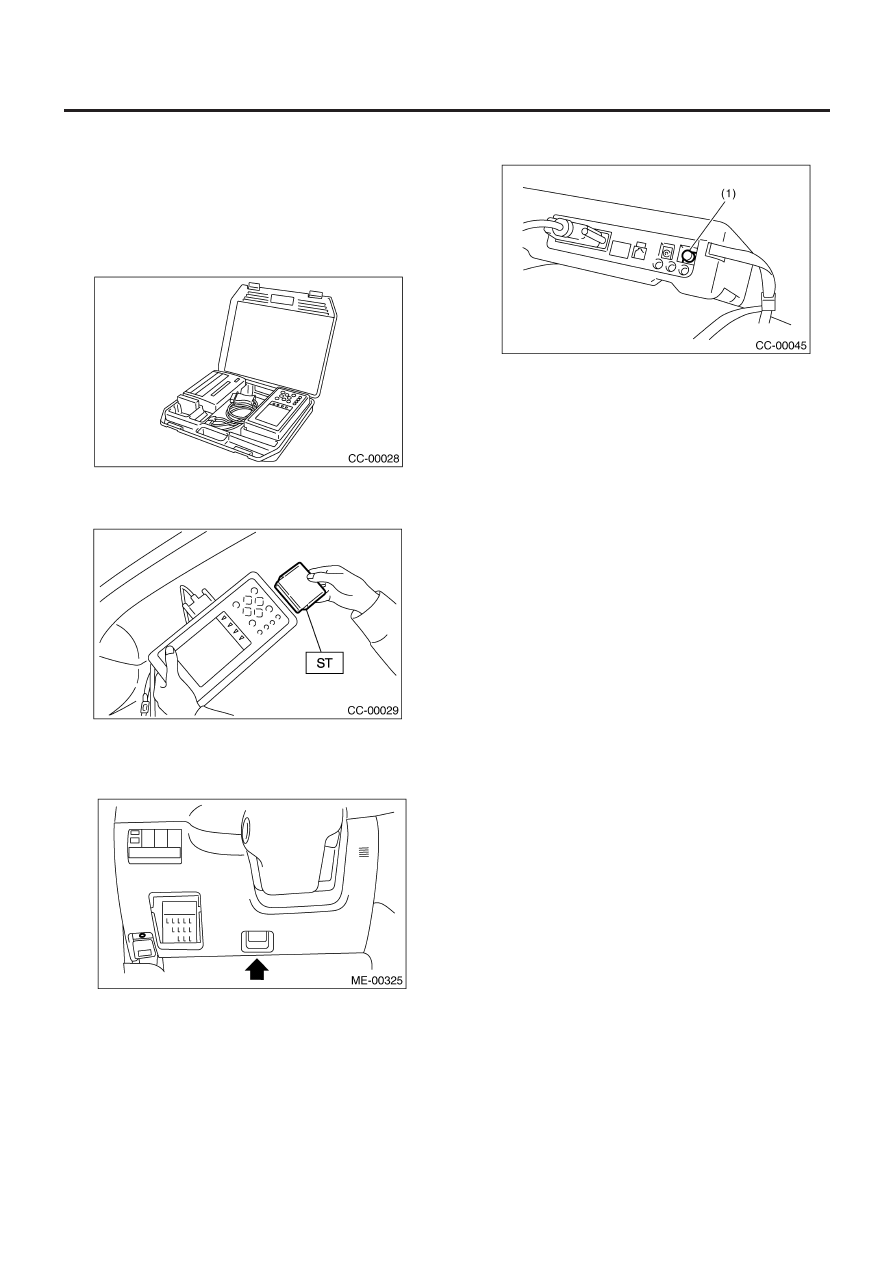

1) Подготовьте набор Селекторного Монитора Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru.

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1) Коннектор связи данных расположен в нижней части

панели инструментов (со стороны водителя).

(2) Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru.

5) Поверните зажигание в положение ON (двигатель выклю-
чен) и включите Селекторный Монитор Subaru.

(1)   Сетевой переключатель

6) С помощью Селекторного Монитора Subaru вызовите DTC
и различные данные и запишите их.

2. ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ.

См. Считывание DTC для информации о том, как указывать
DTC. <См. IM-8, Считывание диагностического кода неполад-
ки (DTC).>

3. ПРОВЕРКА КОММУНИКАЦИОННОЙ ЛИНИИ

ПРИМЕЧАНИЕ:
Коммуникационная линия между ECM и IMM ECM может быть
проверена в «Режиме проверки работы системы». Она указы-
вается как "проверка коммуникационной линии".

1) Подсоедините Селекторный Монитор Subaru.
2) Высветите на экране меню «Режим проверки работы сис-
темы» и выберите «Систему иммобилайзера».
3) Начните проверку коммуникационной линии.
4) На экране появилось "Коммуникационная линия не замкнута"?
Если "Да", см. шаг 5).
Если "Нет", см. шаг 6).
5) После результатов диагностики считается, что короткое
замыкание не является пунктом диагностики. Этим заверша-
ется проверка коммуникационной линии.
6) Если обнаружена проблема, устраните ее. <См. IM-16, DTC
P1572 НЕПОДАЛКА ЦЕПИ IMM (КРОМЕ ЦЕПИ АНТЕННЫ),  Таб-
лица диагностики с диагностическим кодом неполадки (DTC).>
