Subaru Forester (2004 год). Руководство - часть 817

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4DOTC 2.5)-24

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

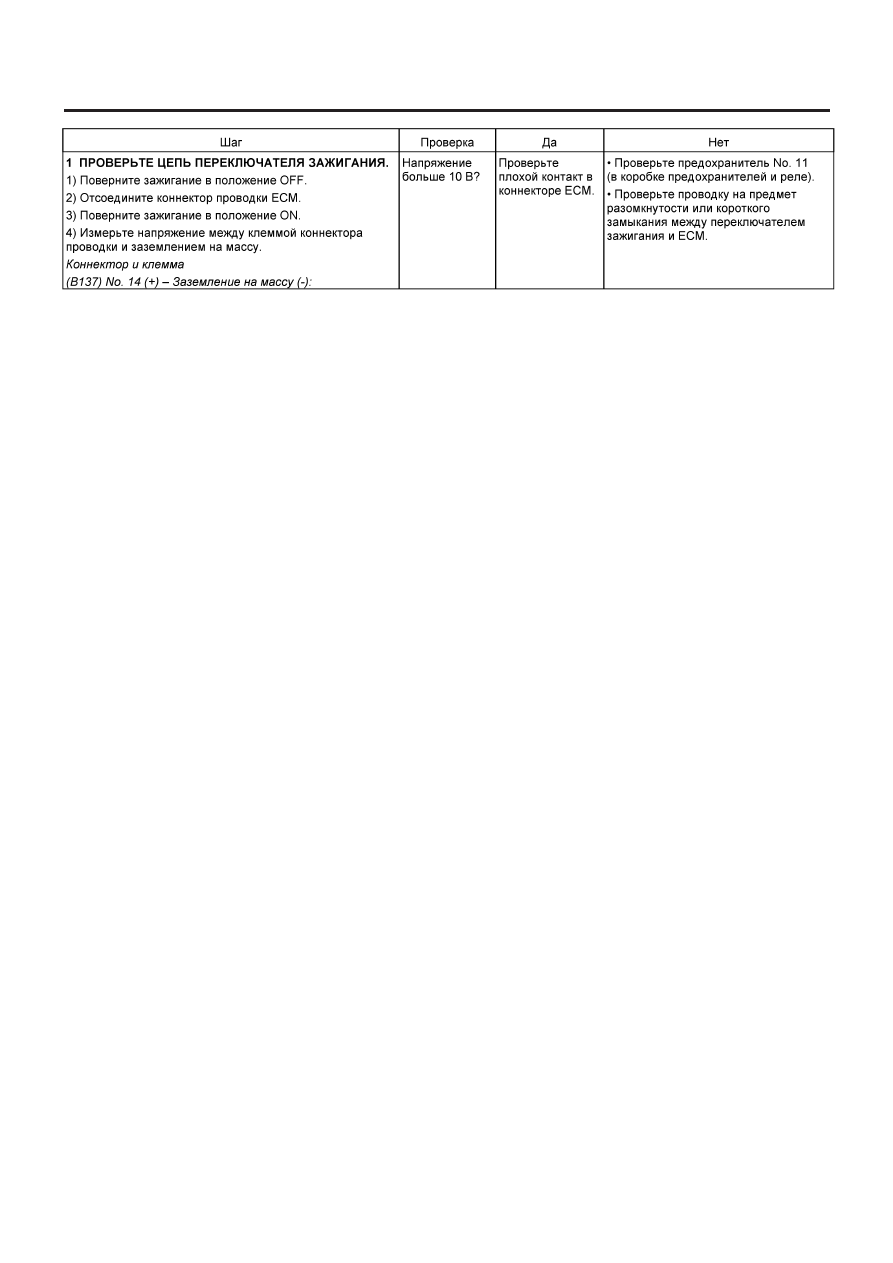

Е:   DTC 16 ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

СИМПТОМ НЕПОЛАДКИ:
Круиз-контроль нельзя установить.

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4DOTC 2.5)-25

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4DOTC 2.5)-26

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

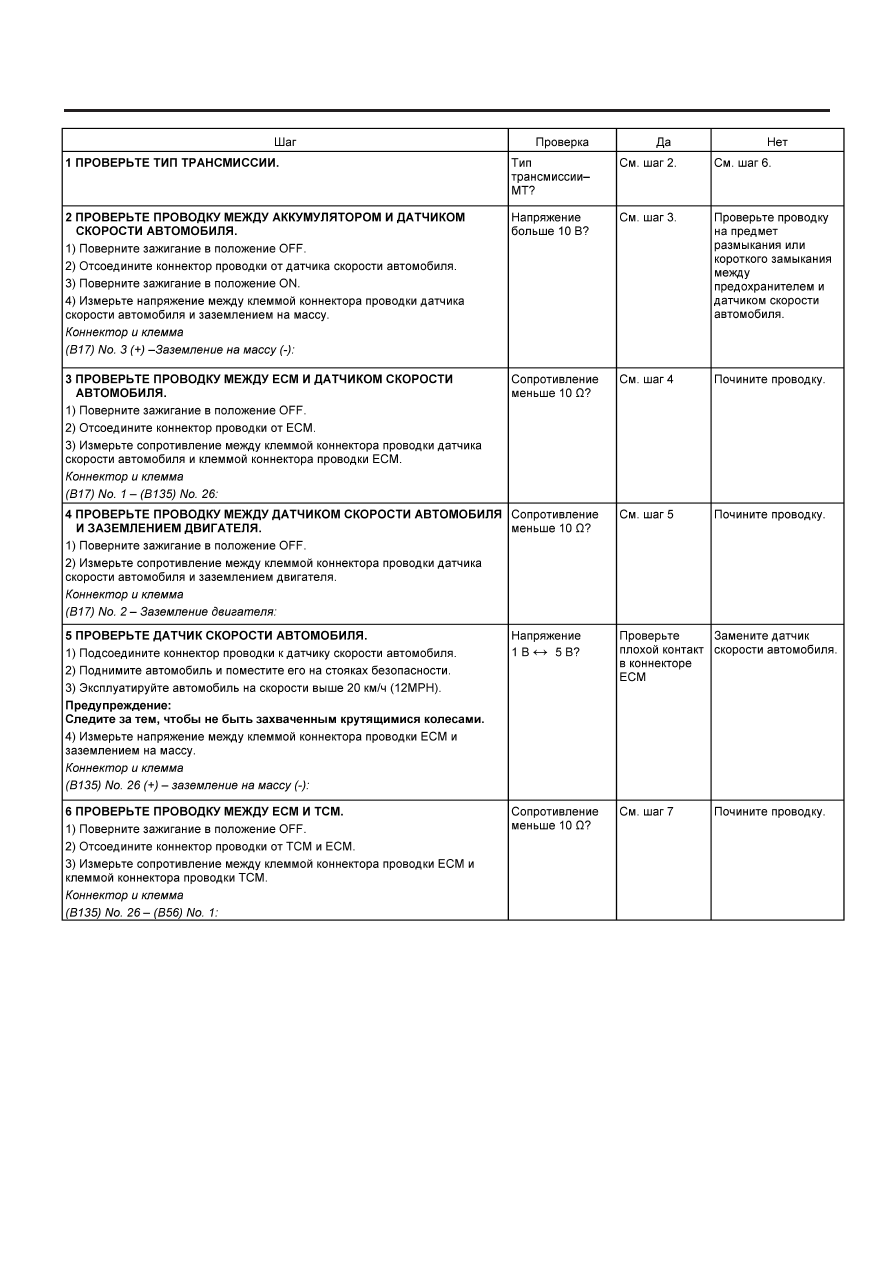

F:  DTC 22 И 32 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

ДИАГНОЗ:
Отсоединение или короткое замыкание системы датчика скорости автомобиля.

СИМПТОМ НЕПОЛАДКИ:
Нельзя установить круиз-контроль. (Сразу же отменяется.)

ДИАГРАММА ПРОВОДКИ:

Модель AT

Модель MT

Переключатель
зажигания

Датчик
скорости
автомобиля
(модель МТ)

ТСМ
(модель АТ)

Реле зажигания

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4DOTC 2.5)-27

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)
