Subaru Forester (2004 год). Руководство - часть 815
ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)
CC(H4DOTC 2.5)-16
СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)
8. Процедура диагностики с диагностическим кодом неполадки (DTC)

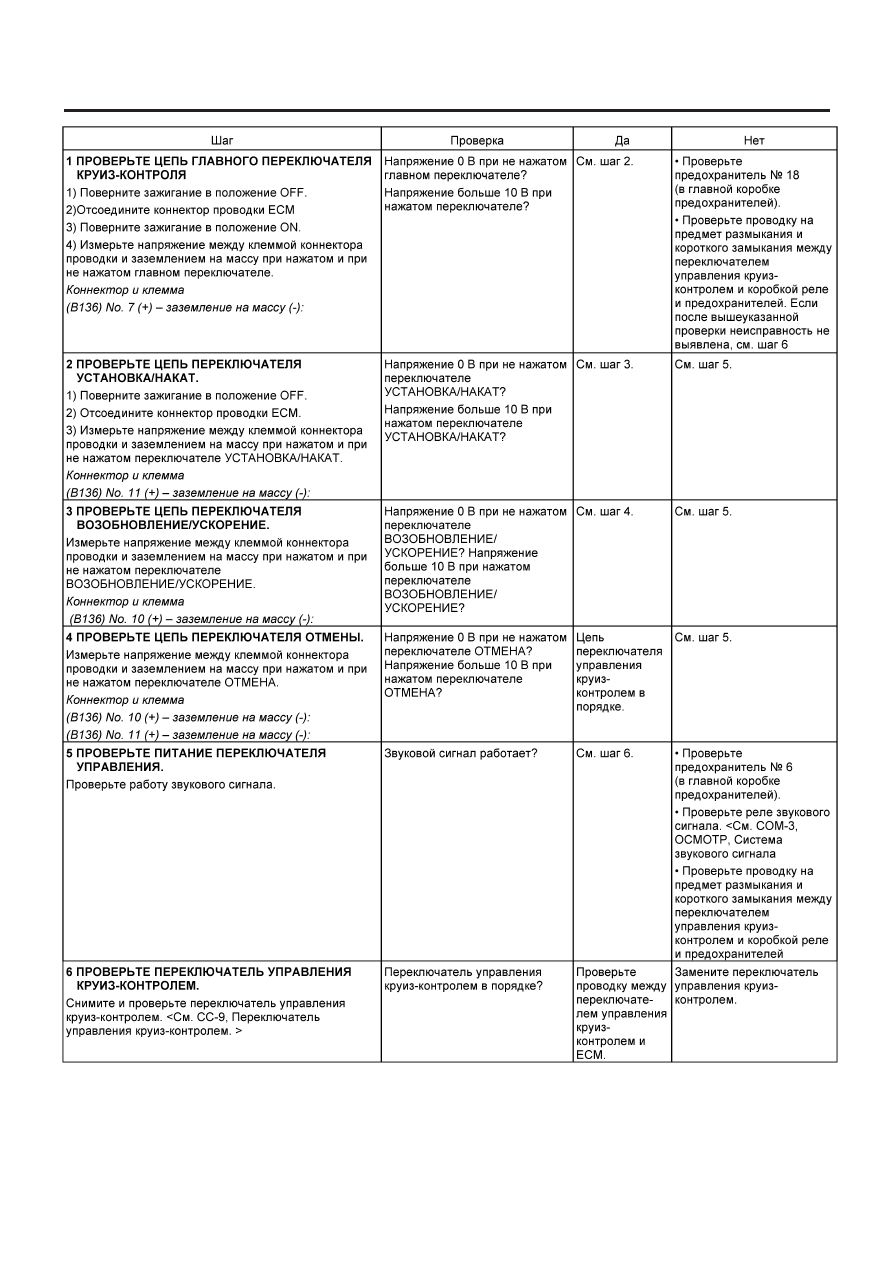

А: DTC 11, 15, 21 и 24 ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КРУИЗ-КОНТРОЛЕМ
СИМПТОМ НЕПОЛАДКИ:
• Круиз-контроль не может быть установлен. (Сразу же отменяется.)
• Круиз-контроль не высвобождается

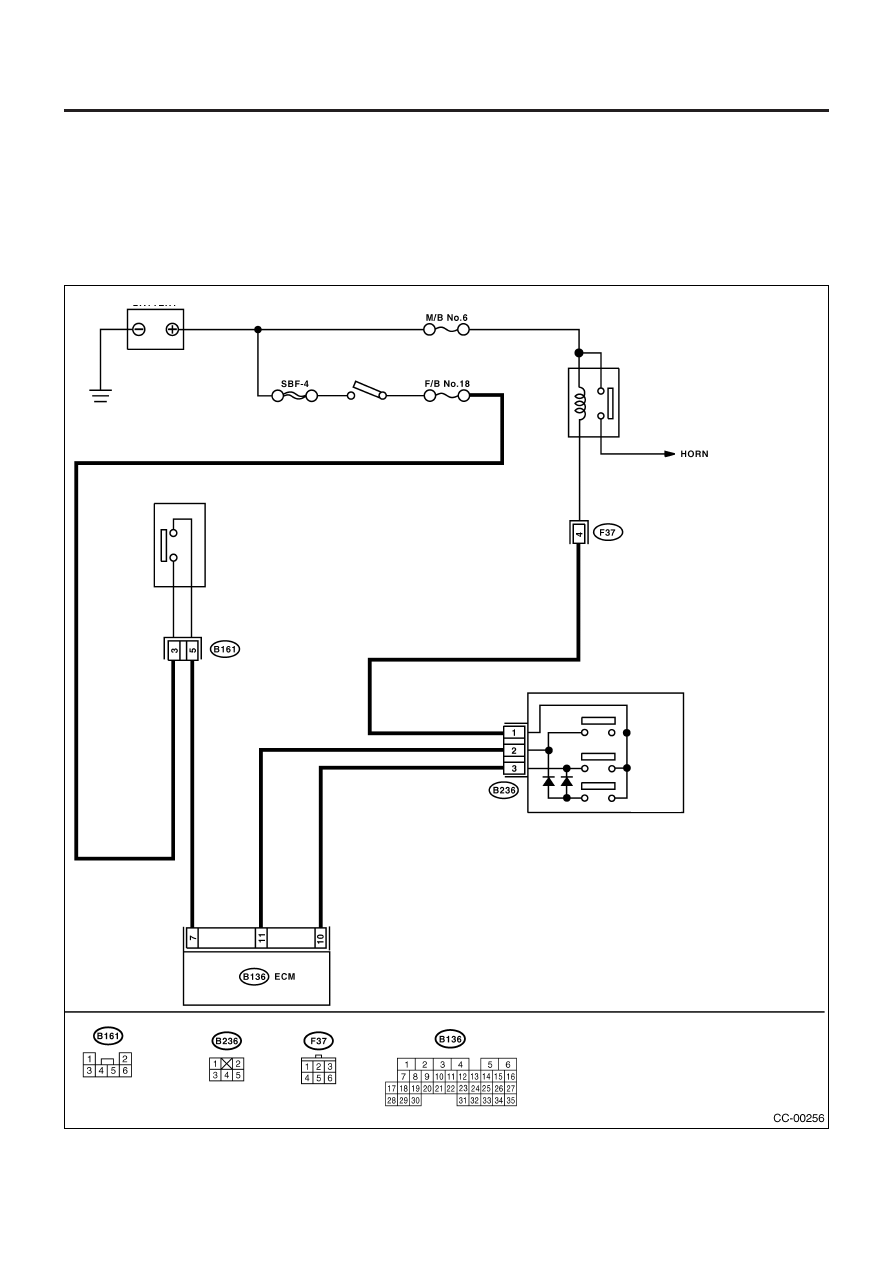

ДИАГРАММА ПРОВОДКИ:
Реле звукового
сигнала
Переключа-
тель
установки
Переключа-
тель возоб-
новления
Переключа-
тель
отмены
Переключатель
зажигания
Главный переключатель
круиз-контроля
Переключатель управления
круиз-контролем
Аккумулятор
