Subaru Forester (2004 год). Руководство - часть 785

ПЕРЕДНИЙ ПОДДОН

El-22

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

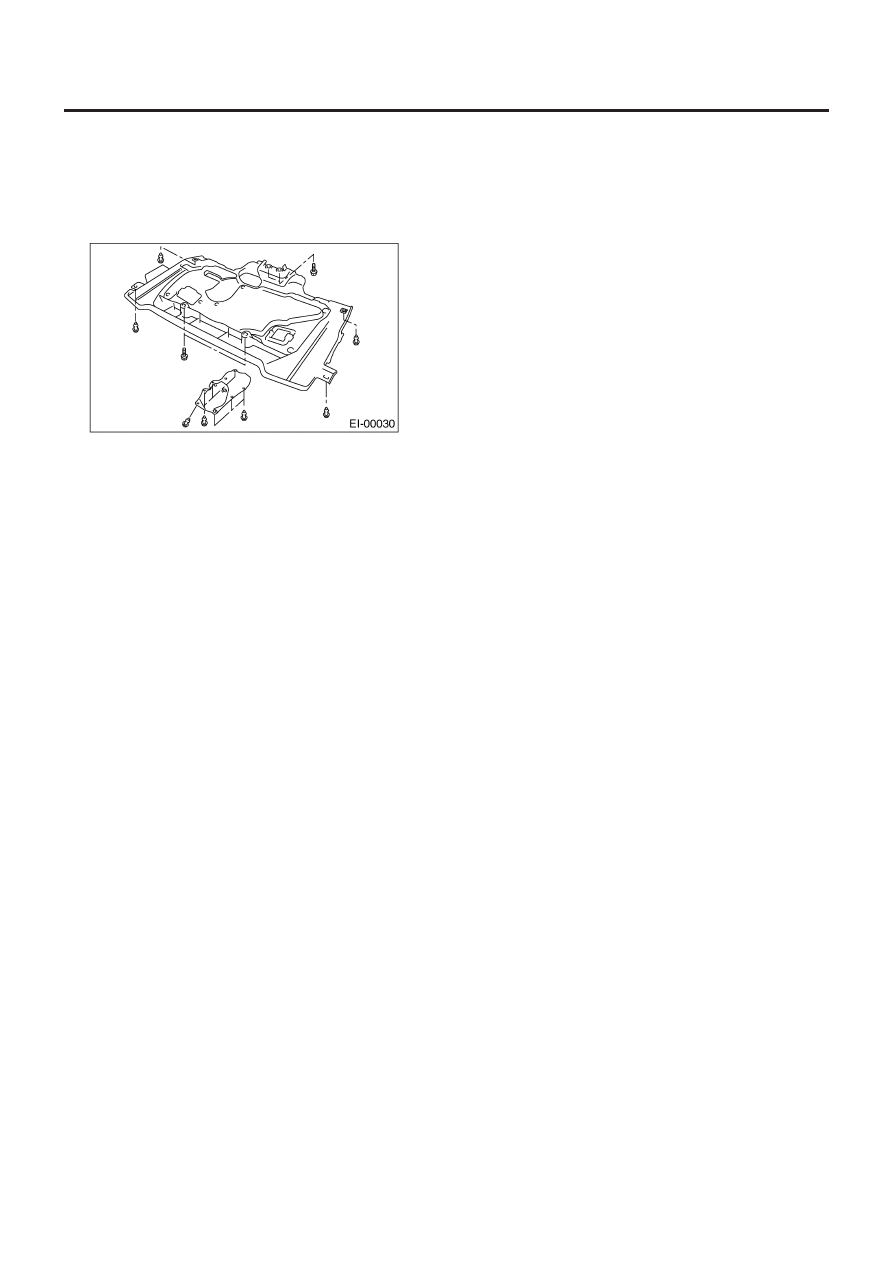

4. Передний поддон

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Снимите боты и зажимы и снимите поддон.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

18 Н•м (1.84 кгс-м, 13.3 ft-lb)

ПЕРЕДНИЙ БАМПЕР

El-23

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

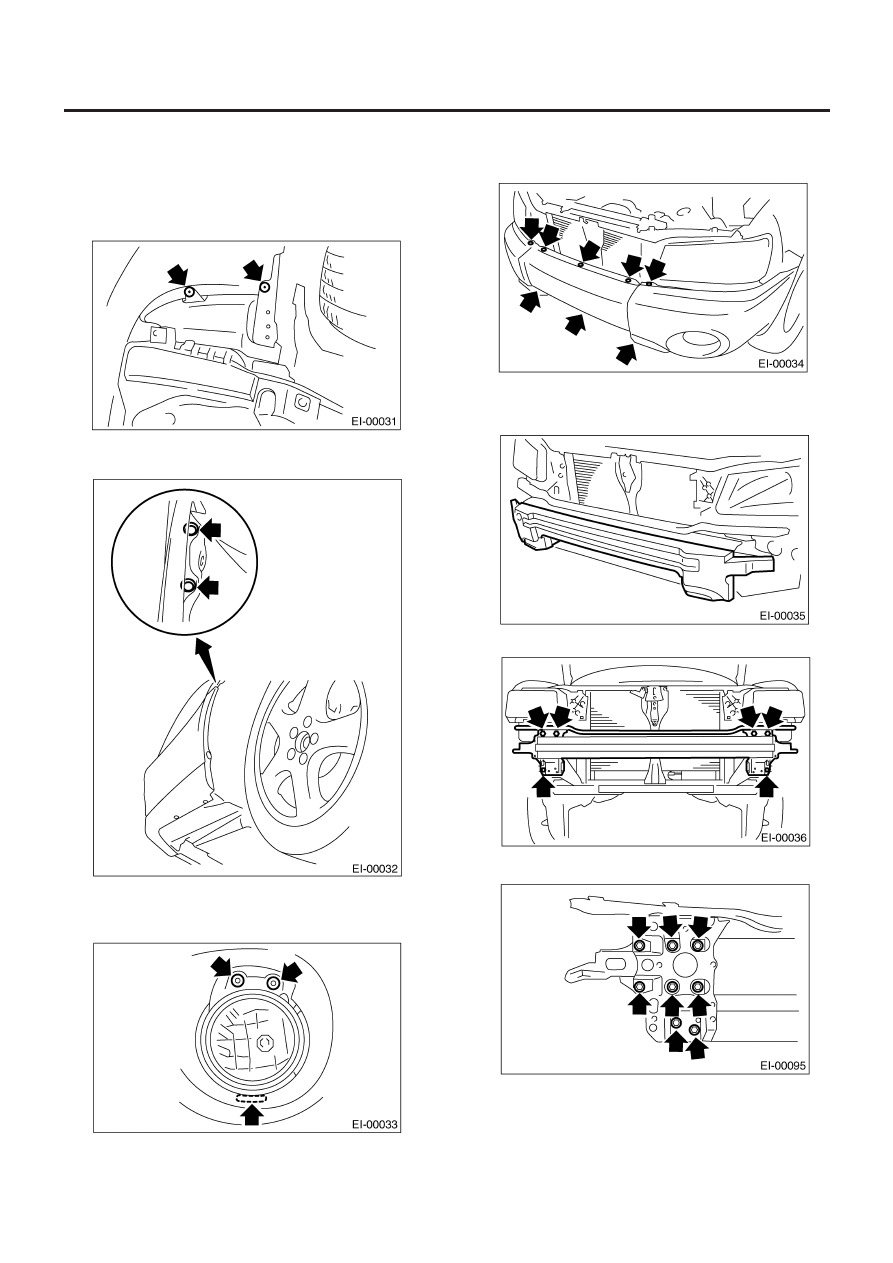

5. Передний бампер

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Ослабьте два фиксатора и снимите передний брызговик и
передний поддон.

3) Переверните брызговик и снимите два внутренних зажима,
крепящих передний бампер к крылу.

4) Переверните брызговик и отсоедините коннектор перед-
них противотуманных огней перед тем, как снимать болт и
фиксатор, установленные на нижней стороне отверстия про-
тивотуманной фары.

5) Снимите переднюю решетку и сторону передней решетки.
<См. EI-18, ДЕМОНТАЖ, Передняя решетка.>
6) Снимите восемь зажимов и осторожно потяните за бампер.

7) Снимите форму Е/А с бруса бампера. Форма Е/А легко ло-
мается. Во время демонтажа не применяйте к ней чрезмер-
ных усилий.

8) Снимите брус бампера.

9) Снимите восемь болтов и разберите брус переднего бампера.

ПЕРЕДНИЙ БАМПЕР

El-24

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:
См.КОМПОНЕНТ в Общем описании.

<См. EI-4, ПЕРЕДНИЙ БАМПЕР, КОМПОНЕНТ, Об-
щее описание.>

ПЕРЕДНИЙ БАМПЕР

El-25

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

C:  РЕМОНТ

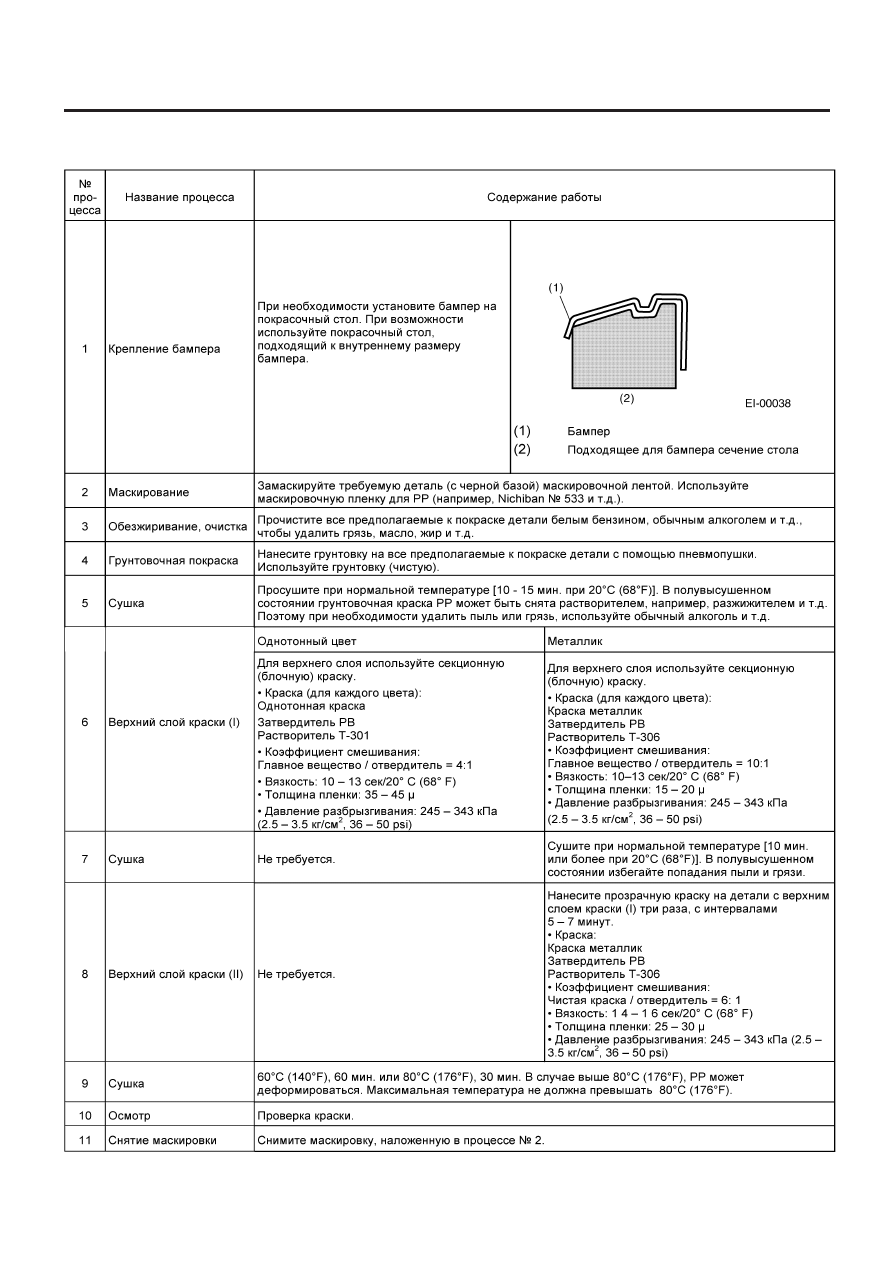

1. МЕТОД ПОКРАСКИ ДЛЯ БАМПЕРА PP
