Subaru Forester (2004 год). Руководство - часть 784

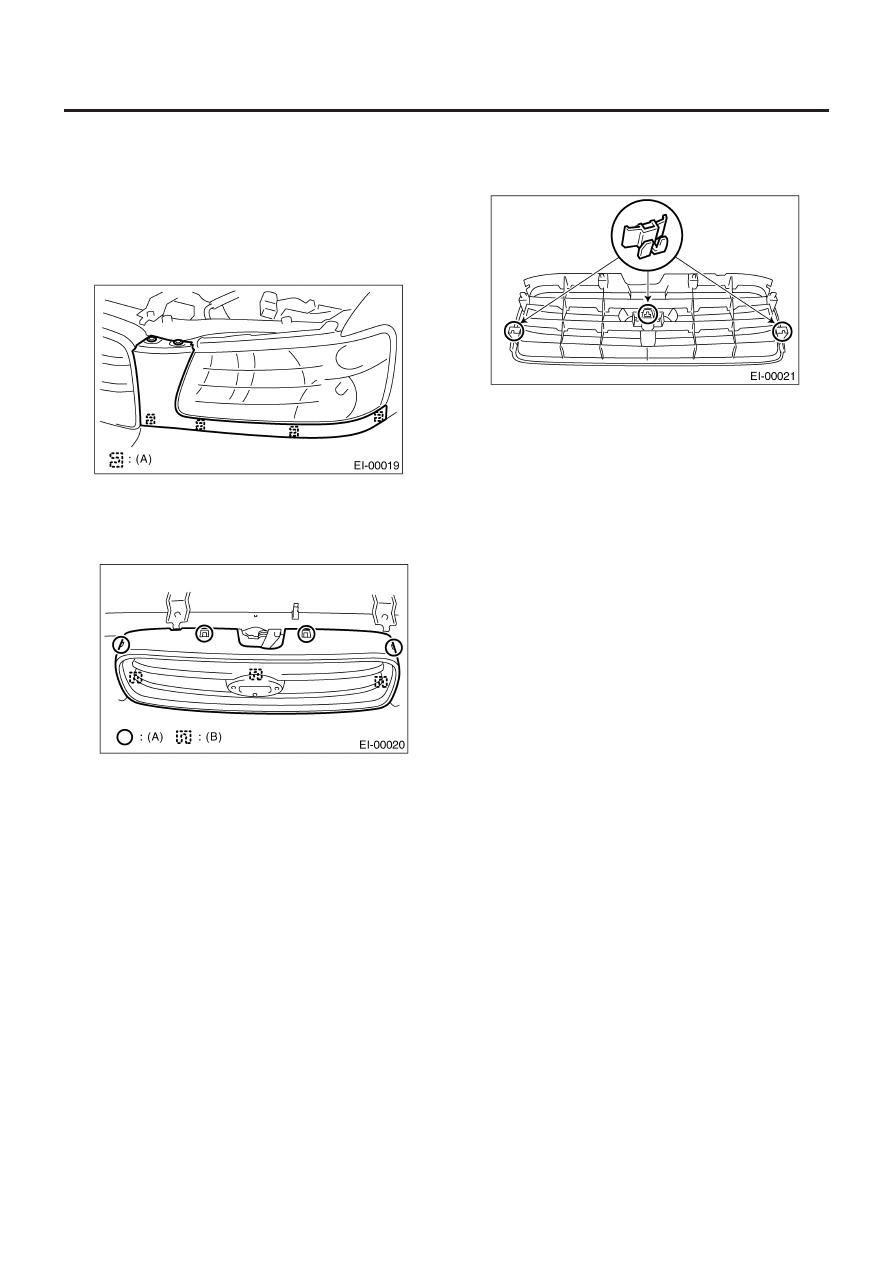

ПЕРЕДНЯЯ РЕШЕТКА

El-18

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. Передняя решетка

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Снимите два верхний зажима передней решетки. Скатите
сторону передней решетки по направлению к внешней части
автомобиля, снимите четыре нижних крючка (А) и снимите
сторону передней решетки.

(А) Крючок

Снимите четыре верхних зажима (А) передней решетки, а за-
тем потяните переднюю решетку вверх, чтобы снять три
крючка (В), и снимите переднюю решетку.

(А) Зажим
(В) Крючок

B:  УСТАНОВКА

1) Снимите три крючка, оставшихся на кузове после демонта-
жа, затем установите их на переднюю решетку.

ПРИМЕЧАНИЕ
Убедитесь в том, что зажимы  установлены в верном направ-
лении.

2) Установите переднюю решетку на кузов.
3) Установите сторону передней решетки.

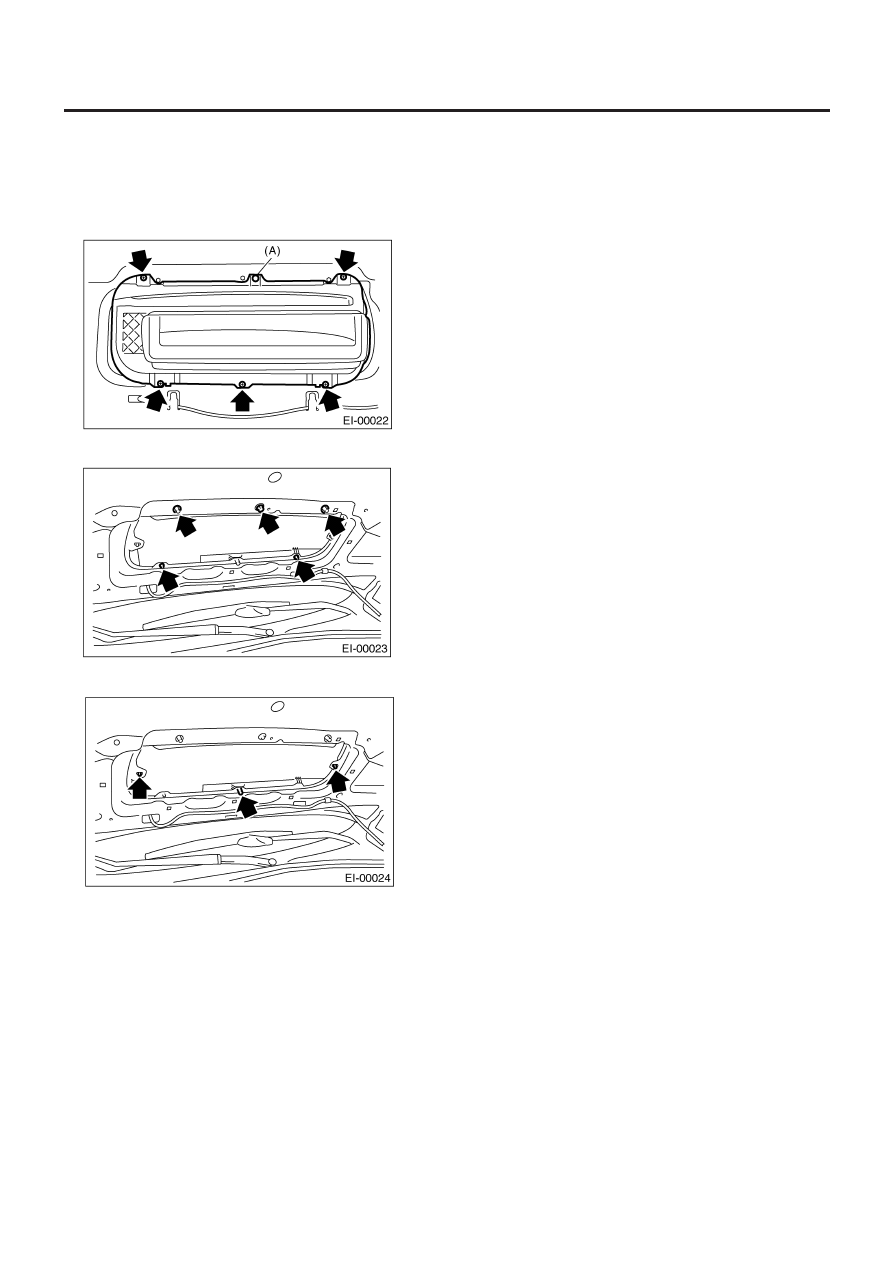

РЕШЕТКА КАПОТА

El-19

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

3. Решетка капота

А: ДЕМОНТАЖ

1) Снимите пять винтов и зажим (А) для демонтажа патрубка
капота.

2) Открутите пять гаек.

3) Снимите три черных фиксатора и снимите решетку капота.

РЕШЕТКА КАПОТА

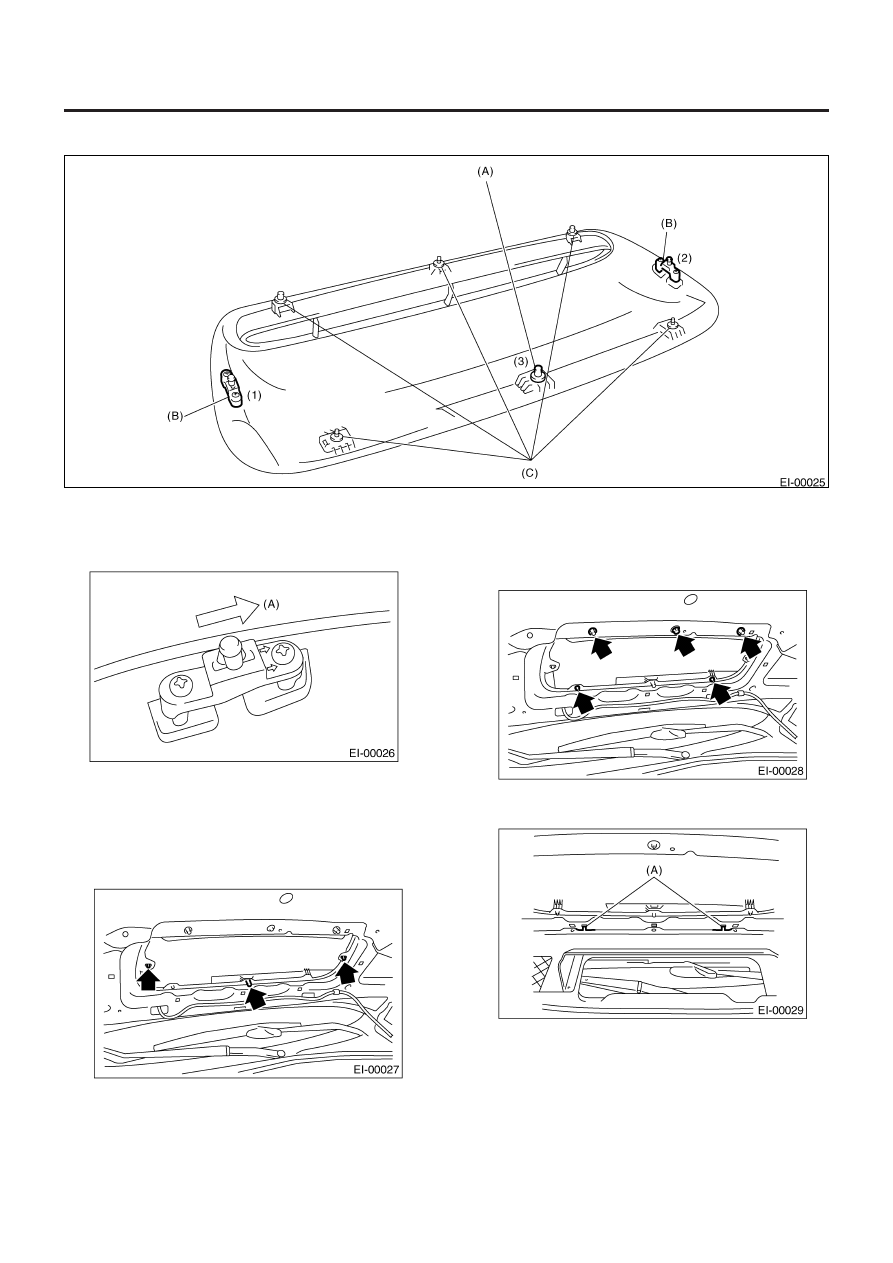

El-20

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

1) Замените черный фиксатор (1), (2) на новый. Установите
фиксатор так, чтобы стрелка смотрела на переднюю часть
решетки (А).

2) Замените черный фиксатор (3) на новый.
3) Вставьте фиксатор решетки капота и введите в зацепление
три фиксатора.

ПРИМЕЧАНИЕ
Убедитесь в прочном зацеплении якорной части каждого фи-
ксатора.

4) Установите пять гаек.

Момент затяжки:

T:   4.4 Н•м (0.45 кгс-м, 3.25 ft-lb)

5) Зацепите два крючка (А) патрубка капота за отверстия в
капоте.

В: УСТАНОВКА

(А) Черный фиксатор

(В) Черный фиксатор

(С) Болт

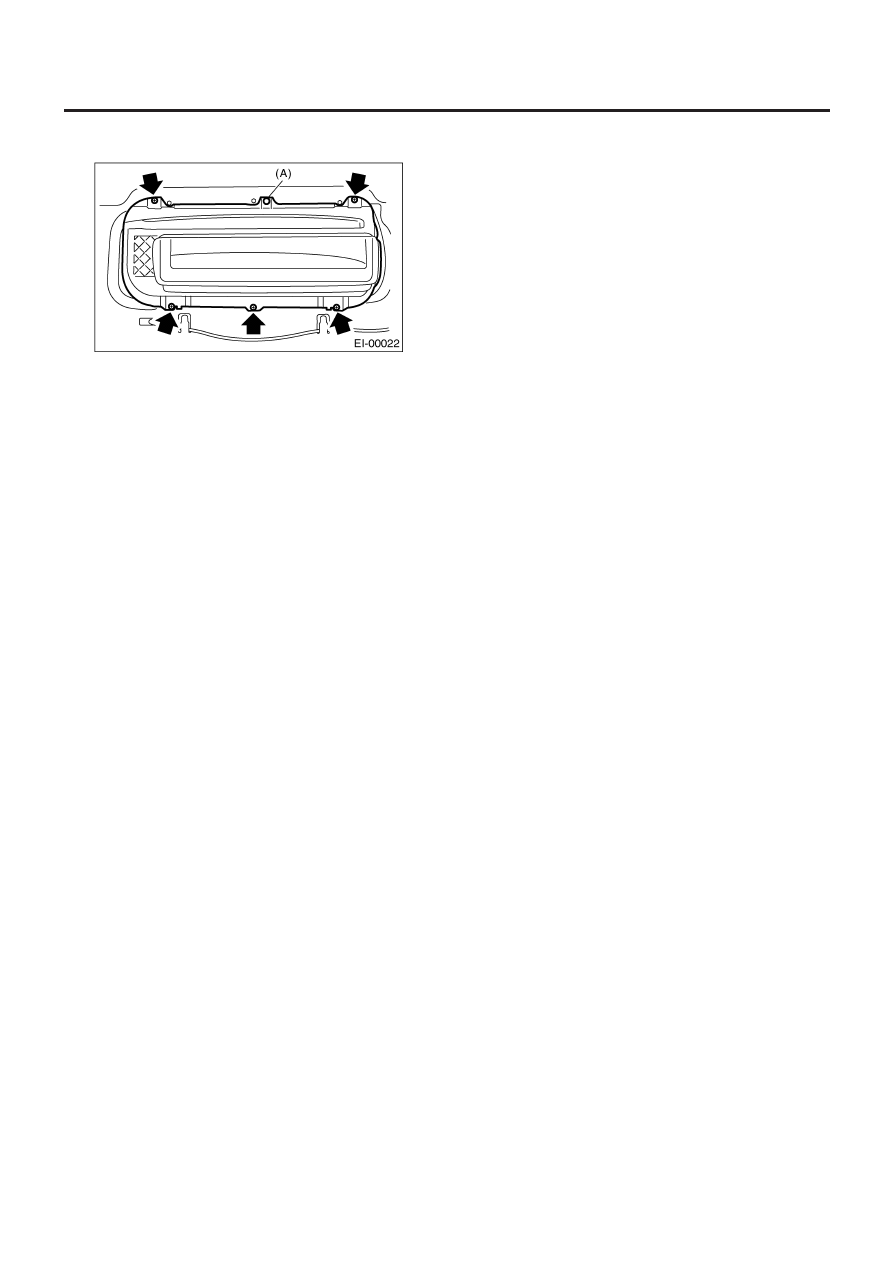

РЕШЕТКА КАПОТА

El-21

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

6) Установите патрубок капота с помощью фиксатора (А) и пя-
ти винтов.

С: ОСМОТР

Убедитесь в надежном зацеплении фиксаторов
Убедитесь в отсутствии необычного зазора по всей перифе-
рии решетки капота.
Убедитесь в том, что решетка капота не повреждена.
