БАЗОВЫЕ РАЗМЕРЫ

BS-14

КОНСТРУКЦИЯ КУЗОВА

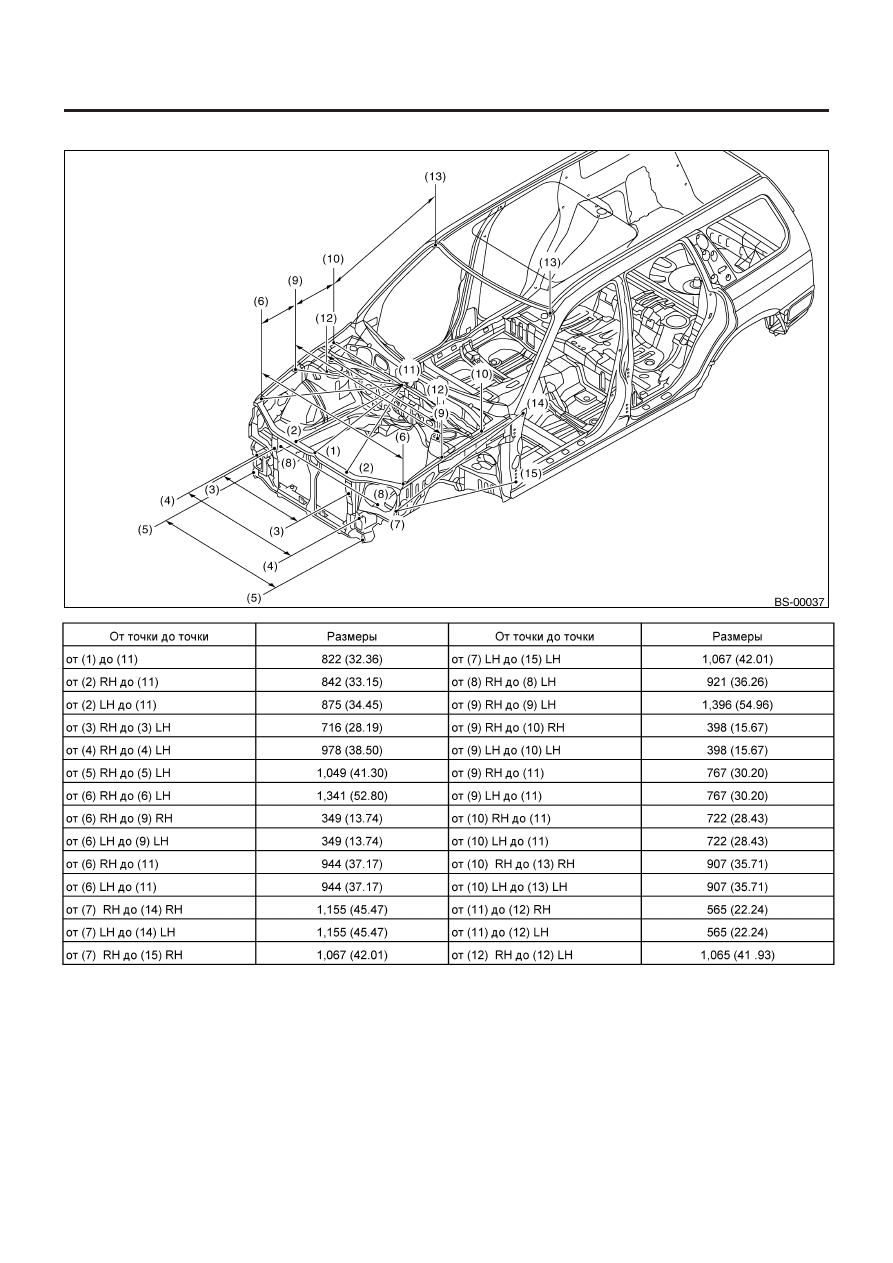

3. ПЕРЕДНЯЯ КОНСТРУКЦИЯ

БАЗОВЫЕ РАЗМЕРЫ

BS-15

КОНСТРУКЦИЯ КУЗОВА

БАЗОВЫЕ РАЗМЕРЫ

BS-16

КОНСТРУКЦИЯ КУЗОВА

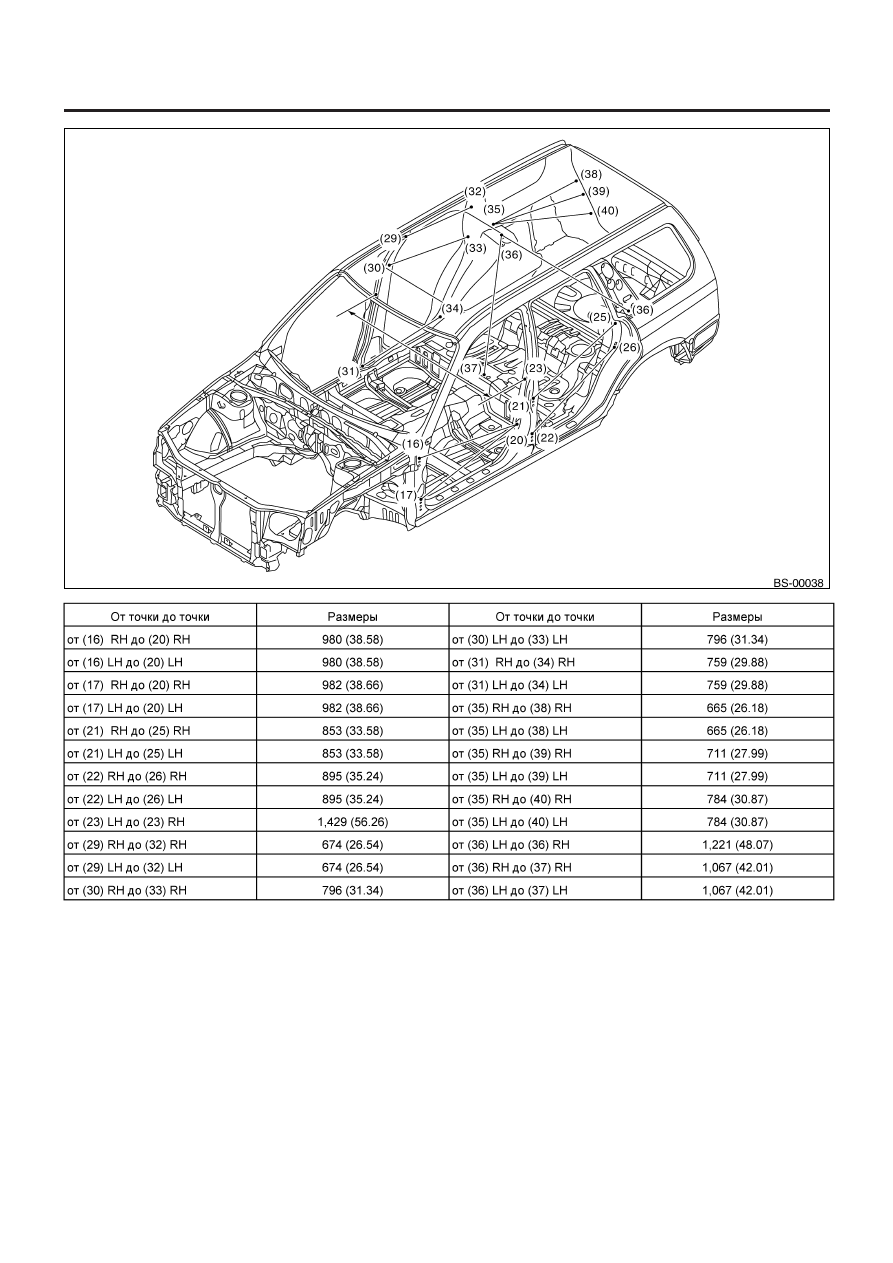

4. ЗАДНЯЯ КОНСТРУКЦИЯ

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Система комбинационного прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3. Устройство комбинационного прибора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4. Спидометр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

5. Тахометр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6. Индикатор уровня топлива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

7. Индикатор температуры воды  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

8. Датчик температуры окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ
ДЛЯ ВОДИТЕЛЯ

Стр.

IDI
