БАЗОВЫЕ ТОЧКИ
BS-6
КОНСТРУКЦИЯ КУЗОВА
(12) Крепежное отверстие передней
стойки, диаметр 9.5 мм (0.37 in)
(Симметрично)
(36) Крепежное отверстие задней стойки,
диаметр 10 мм (0.39 in) (Симметрично)

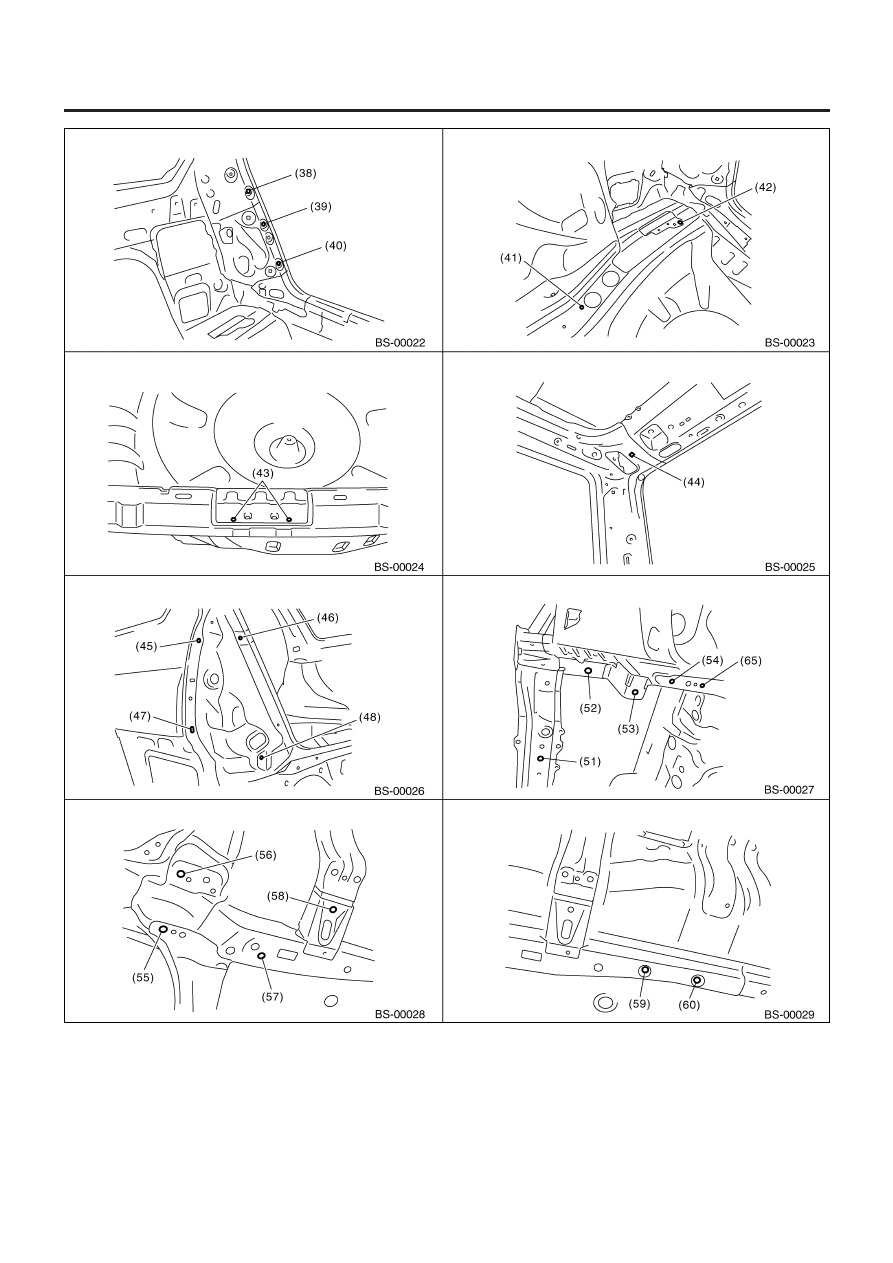

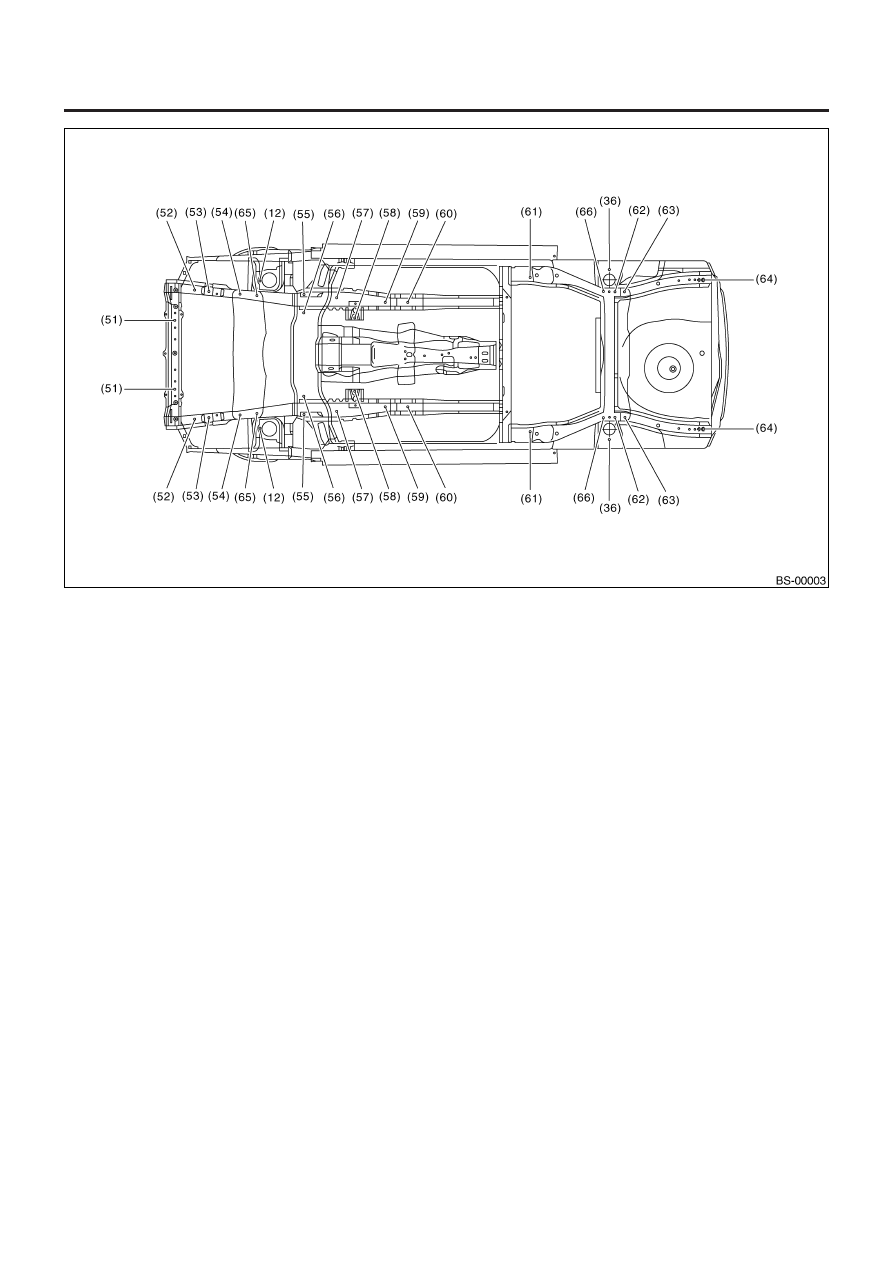

(51) Шаблонное отверстие нижней рамы
радиатора, диаметр 12 мм (0.47 in)
(Симметрично)
(52) Шаблонное отверстие боковой рамы,
диаметр 20 мм (0.79 in) (Симметрично)
(53) Крепежное отверстие подрамника,
диаметр 16 мм (0.63 in) (Симметрично)
(54) Крепежное отверстие передней
поперечины, диаметр 12.4 мм (0.49 in)
(Симметрично)
(55) Крепежное отверстие поперечной
тяги, диаметр 17 мм (0.69 in)
(Симметрично)
(56) Крепежное отверстие поперечной
тяги, диаметр 16 мм (0.63 in)
(Симметрично)
(57) Крепежное отверстие подрамника,
диаметр 16 мм (0.63 in) (Симметрично)
(58) Крепежное отверстие поперечины
трансмиссии, диаметр 14 мм (0.55 in)
(Симметрично)
(59) Шаблонное отверстие задней боковой
рамы, диаметр 15 мм (0.59 in)
(Симметрично)
(60) Шаблонное отверстие задней боковой
рамы, диаметр 18 мм (0.71 in)
(Симметрично)
(61) Крепежное отверстие заднего
дифференциала, диаметр 16 мм
(0.63 in) (Симметрично)
(62) Шаблонное отверстие задней
поперечины, диаметр 16 мм (0.63 in)
(Симметрично)
(63) Крепежное отверстие задней
поперечины, диаметр 12 мм (0.47 in)
(Симметрично)
(64) Крепежное отверстие RH бруса
заднего бампера, диаметр 15 мм
(0.57 in) LH 19x15 мм (0.75x0.59 in)
(65) Крепежное отверстие передней
поперечины, диаметр 12.4 мм (0.49 in)
(Симметрично)
(66) Крепежное отверстие задней
поперечины, диаметр 16 мм (0.63 in)
(Симметрично)
