ОБЩЕЕ ОПИСАНИЕ

BS-2

КОНСТРУКЦИЯ КУЗОВА

1. Общее описание

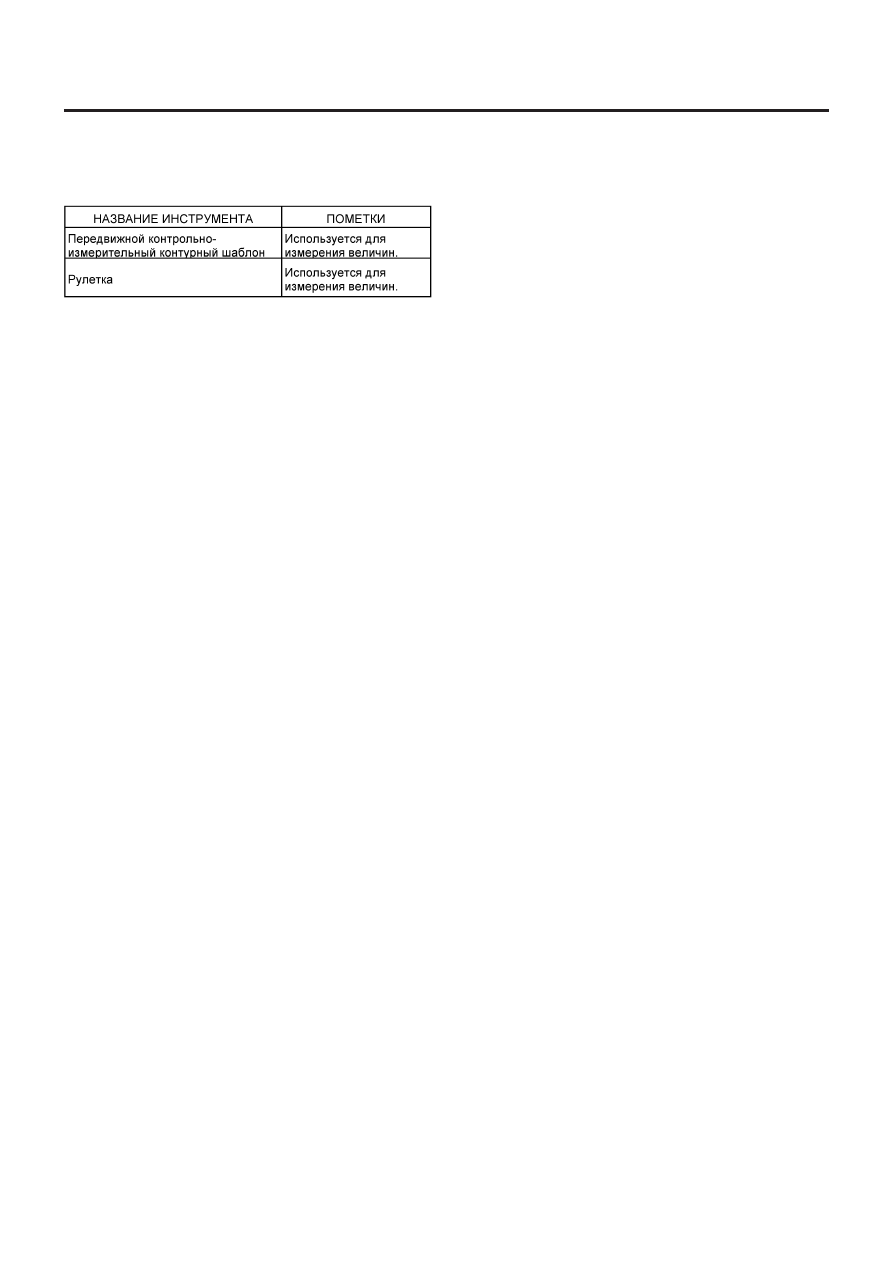

A:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

БАЗОВЫЕ ТОЧКИ

BS-3

КОНСТРУКЦИЯ КУЗОВА

2. Базовые точки

A:  МЕСТОНАХОЖДЕНИЕ

ПРИМЕЧАНИЕ:
• Базовые точки указываются для ремонта кузова.
• Направляющие отверстия, установочные детали и насечки сделаны для облегчения замены панелей и для увеличения точности
выравнивания.
• Правые и левые ссылочные точки симметричны.

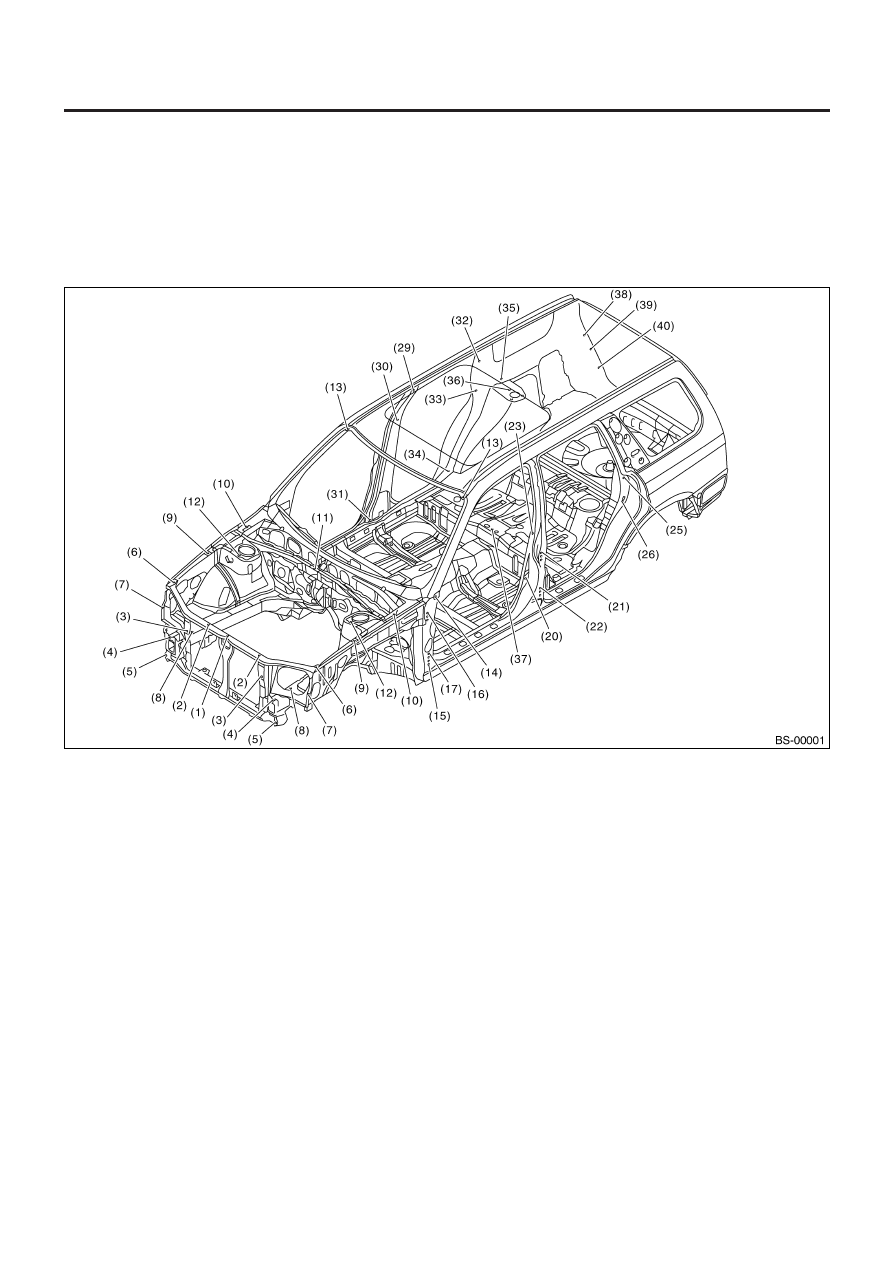

БАЗОВЫЕ ТОЧКИ

BS-4

КОНСТРУКЦИЯ КУЗОВА

(1) Шаблонное отверстие панели радиато-

ра, диаметр 6 мм (0.24 in)
(Центр автомобиля)

(2) Крепежное отверстие радиатора,

диаметр 12 мм (0.47 in)

(3) Крепежное отверстие передней фары,

диаметр 7 мм (0.28 in) (Симметрично)

(4) Шаблонное отверстие пластины рамы,

диаметр 8 мм (0.31 in) (Симметрично)

(5) Крепежное отверстие бруса бампера,

диаметр 11 мм (0.43 in) (Симметрично)

(6) Крепежное отверстие крыла,

диаметр 7 мм (0.28 in) (Симметрично)

(7) Крепежное отверстие крыла,

диаметр 9 мм (0.35 in) (Симметрично)

(8) Крепежное отверстие бачка усилителя

руля RH Крепежное отверстие трубки
охладителя ATF LH,
диаметр 9 мм (0.35 in)

(9) Крепежное отверстие крыла, диаметр

10 мм (0.39 in) (Симметрично)

(10) Крепежное отверстие крыла,

диаметр 7 мм (0.28 in) (Симметрично)

(11) Шаблонное отверстие модульного

кронштейна, диаметр 8 мм (0.31 in)
(Центр автомобиля)

(12) Крепежное отверстие передней

стойки, диаметр 9.5 мм (0.37 in)
(Симметрично)

(13) Крепежное отверстие переднего

стекла LH 6.5x10.5 мм (0.26x0.41 in)
RH 6.5x7 мм (0.26x0.28 in)

(14) Крепежное отверстие крыла,

диаметр 10 мм (0.39 in) (Симметрично)

(15) Крепежное отверстие крыла,

диаметр 10 мм (0.39 in) (Симметрично)

(16) Крепежное отверстие петли передней

двери, диаметр 12 мм (0.47 in)
(Симметрично)

(17) Крепежное отверстие петли передней

двери, диаметр 12 мм (0.47 in)
(Симметрично)

(20) Крепежное отверстие переключателя

передней двери, диаметр 4.1 мм
(0.16 in) (Симметрично)

(21) Крепежное отверстие петли задней

двери, диаметр 12 мм (0.47 in)
(Симметрично)

(22) Крепежное отверстие петли задней

двери, диаметр 12 мм (0.47 in)
(Симметрично)

(23) Крепежное отверстие передней

противопогодной полоски,
диаметр 5.2 мм (0.20 in) (Симметрично)

(25) Крепежное отверстие задней

противопогодной полоски,
диаметр 5.2 мм (0.20 in) (Симметрично)

(26) Крепежное отверстие переключателя

задней двери, диаметр 4.1 мм (0.16 in)
(Симметрично)

(29) Крепежное отверстие отделки,

диаметр 8.5 мм (0.33 in) (Симметрично)

(30) Крепежное отверстие накладки,

диаметр 5 мм (0.20 in) (Симметрично)

(31) Крепежное отверстие проводки,

диаметр 7 мм (0.28 in) (Симметрично)

(32) Крепежное отверстие отделки,

диаметр 8.5 мм (0.33 in) (Симметрично)

(33) Крепежное отверстие отделки, диа-

метр 7 мм (0.28 in) (Симметрично)

(34) Крепежное отверстие проводки

7x7 мм (0.28x0.28 in) (Симметрично)

(35) Крепежное отверстие кронштейна

крышки Tonneau, диаметр 5.5 мм
(0.22 in) (Симметрично)

(36) Крепежное отверстие задней стойки

10 mm (0.39 in) (Симметрично)

(37) Крепежное отверстие напольного

коврика, диаметр 8 мм (0.31 in)

(38) Крепежное отверстие отделки

9x9 мм (0.35x0.35 in) (Симметрично)

(39) Крепежное отверстие отделки

8 мм (0.31 in) dia. (Симметрично)

(40) Крепежное отверстие отделки,

диаметр 8 мм (0.31 in) (Симметрично)

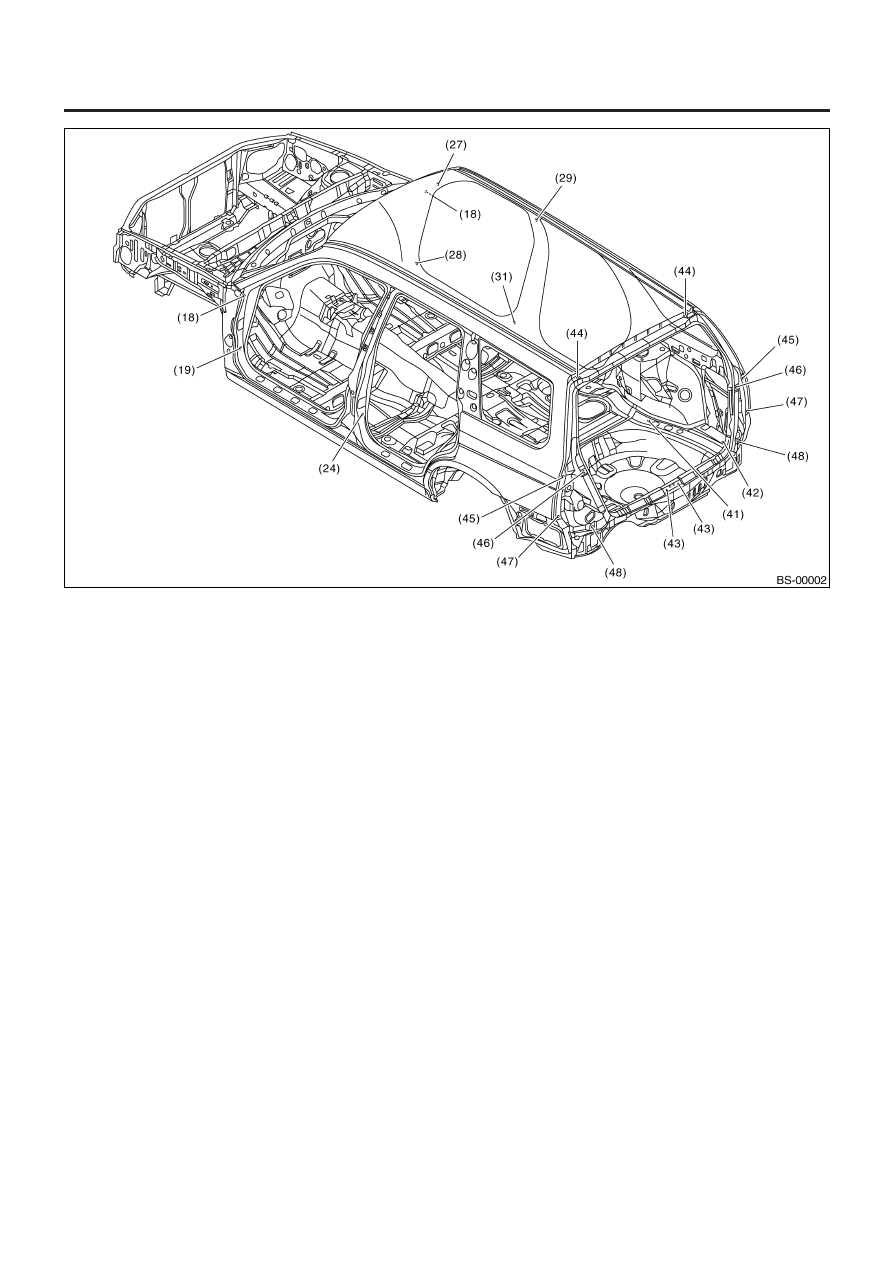

БАЗОВЫЕ ТОЧКИ

BS-5

КОНСТРУКЦИЯ КУЗОВА

(18) Крепежное отверстие передней

противопогодной полоски, диаметр
5.2 мм (0.20 in) (Симметрично)

(19) Крепежное отверстие отделки, д

иаметр 7 мм (0.28 in) (Симметрично)

(24) Крепежное отверстие отделки,

диаметр 7 мм (0.28 in) (Симметрично)

(27) Шаблонное отверстие передней

стойки, диаметр 12 мм (0.47 in)
(Симметрично)

(28) Крепежное отверстие изолятора,

диаметр 8 мм (0.31 in) (Симметрично)

(29) Крепежное отверстие отделки,

диаметр 8.5 мм (0.33 in) (Симметрично)

(31)    Крепежное отверстие проводки,

диаметр 7 мм (0.28 in) (Симметрично)

(41) Крепежное отверстие проводки,

диаметр 7.5 мм (0.30 in)

(42) Крепежное отверстие бруса бампера,

диаметр 12 мм (0.47 in)

(43) Шаблонное отверстие бойка, диаметр

5 мм (0.20 in) (Симметрично)

(44) Крепежное отверстие проводки,

диаметр 7x7 мм (0.28x0.28 in)
(Симметрично)

(45) Крепежное отверстие комбинирован-

ного освещения, диаметр 9.5 мм
(0.37 in) (Симметрично)

(46) Крепежное отверстие комбинирован-

ного освещения, диаметр 7 мм
(0.28 in) (Симметрично)

(47) Крепежное отверстие комбинирован-

ного освещения 8x15 мм (0.31x0.59 in)
(Симметрично)

(48) Крепежное отверстие кронштейна

бампера, диаметр 7 мм (0.28 in)
(Симметрично)
