СИСТЕМА СТОП-СИГНАЛОВ

LI-8

СИСТЕМА ОСВЕЩЕНИЯ

7. Система стоп-сигналов

A: ДИАГРАММА ПРОВОДКИ

1. СТОП-СИГНАЛ

<См. Wl-228, ДИАГРАММА ПРОВОДКИ, Система стоп-сиг-
налов.>

B:  ОСМОТР

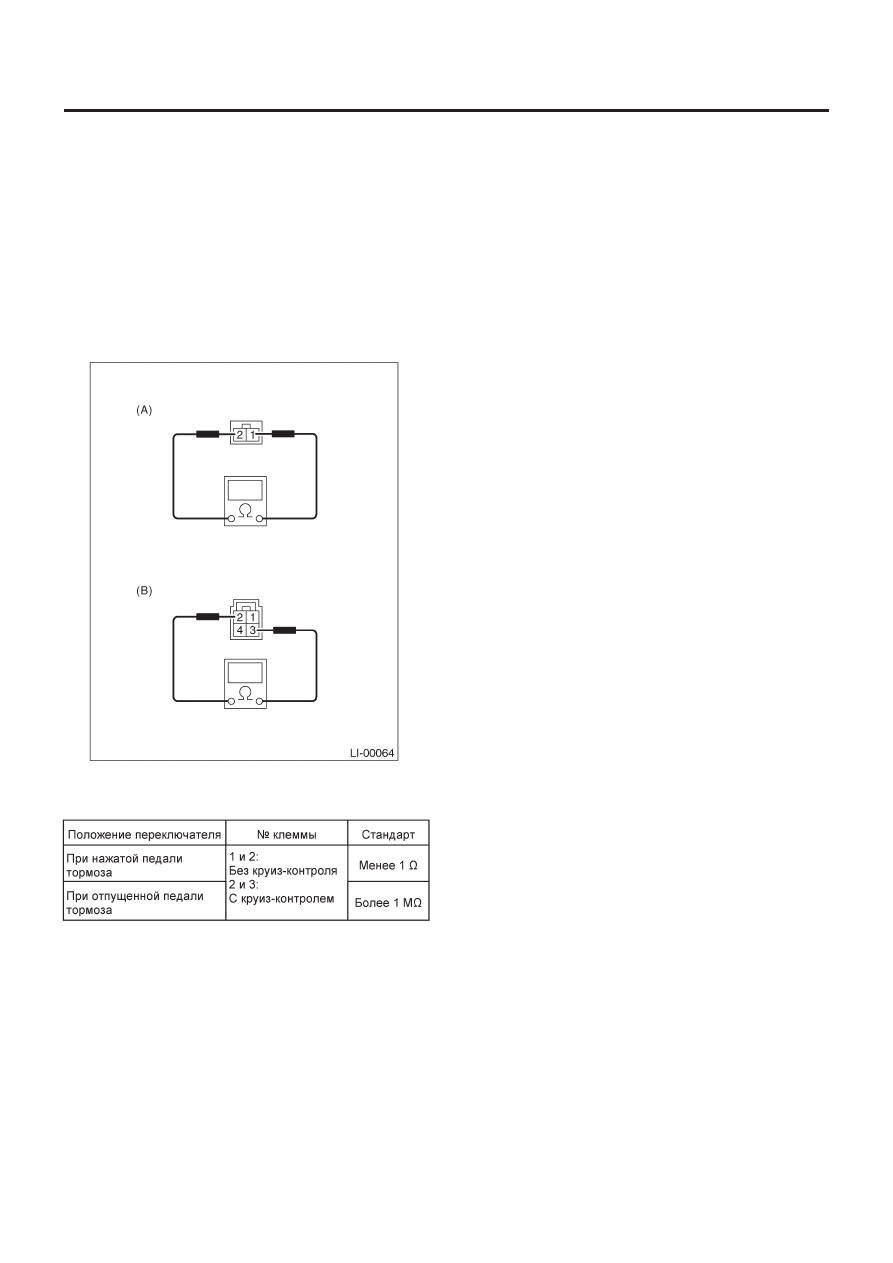

1. ПЕРЕКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

Измерьте сопротивление переключателя стоп-сигналов.

(A) Без круиз-контроля
(B) С круиз-контролем

СИСТЕМА ВНУТРЕННЕГО ОСВЕЩЕНИЯ

LI-9

СИСТЕМА ОСВЕЩЕНИЯ

8. Система внутреннего освещения

A: ДИАГРАММА ПРОВОДКИ

1. ВНУТРЕННЕЕ ОСВЕЩЕНИЕ

<См. WI-224,  МОДЕЛЬ LHD ,  ДИАГРАММА ПРОВОДКИ, Сис-
тема освещения внутри салона.>

B:  ОСМОТР

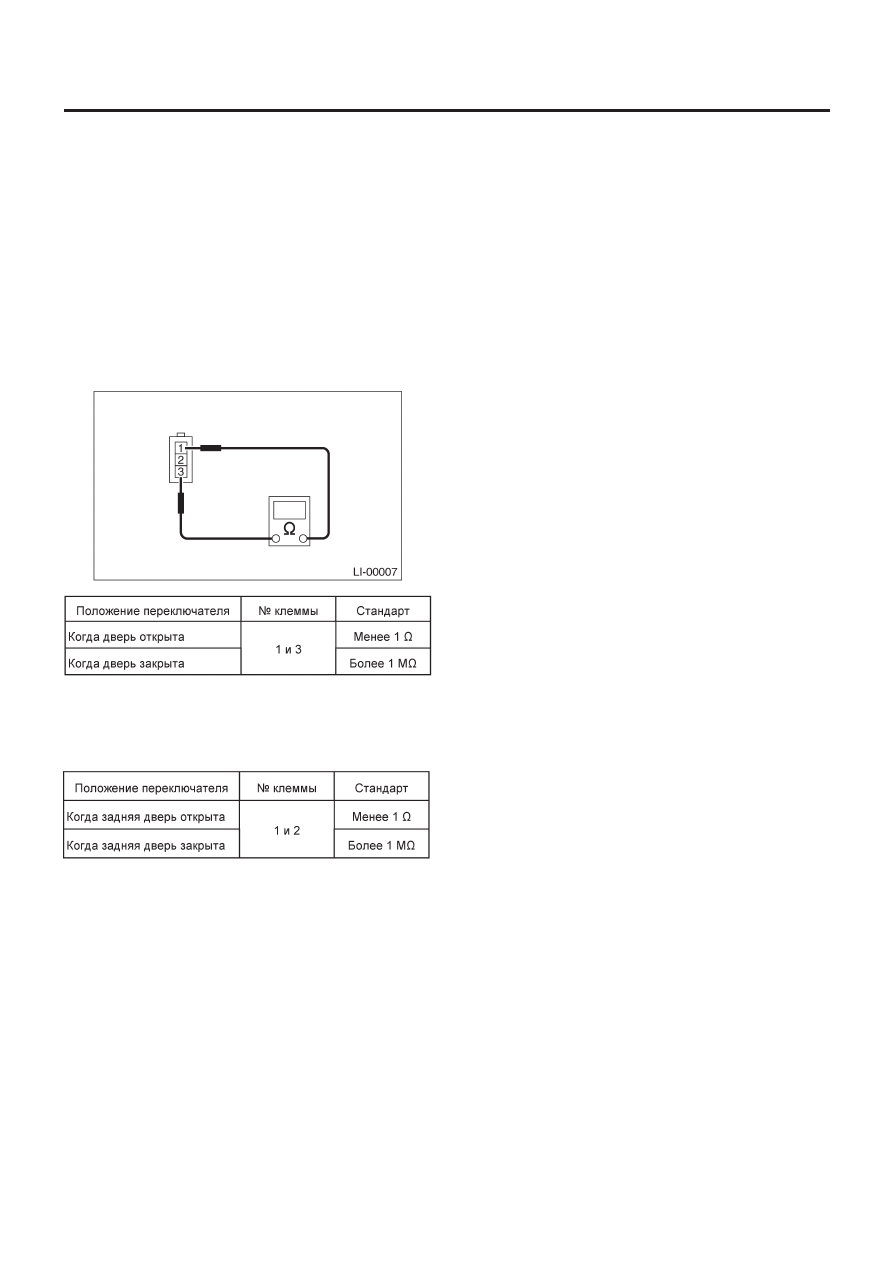

1. ДВЕРНОЙ ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление между клеммами дверного пере-
ключателя.

2.  ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ЗАДНЕЙ ДВЕРИ

Измерьте сопротивление между клеммами переключателя
замка задней двери.

СИСТЕМА РЕГУЛИРОВКИ УРОВНЯ ЛУЧА ПЕРЕДНИХ ФАР

LI-10

СИСТЕМА ОСВЕЩЕНИЯ

9. Система регулировки уровня луча

передних фар

A: ДИАГРАММА ПРОВОДКИ

1. РЕГУЛЯТОР ЛУЧА ПЕРЕДНИХ ФАР

<См. WI-191, ДИАГРАММА ПРОВОДКИ, Система регулировки
уровня луча передних фар.>

B:  ОСМОТР

1. РЫЧАЖОК РЕГУЛЯТОРА ЛУЧА ПЕРЕДНИХ ФАР

1) Включите передние фары.
2) Убедитесь в том, что уровень луча фар понижается при из-
менении положения переключателя на положения 0

→

1

→

2

→

3

→

4

→

5.

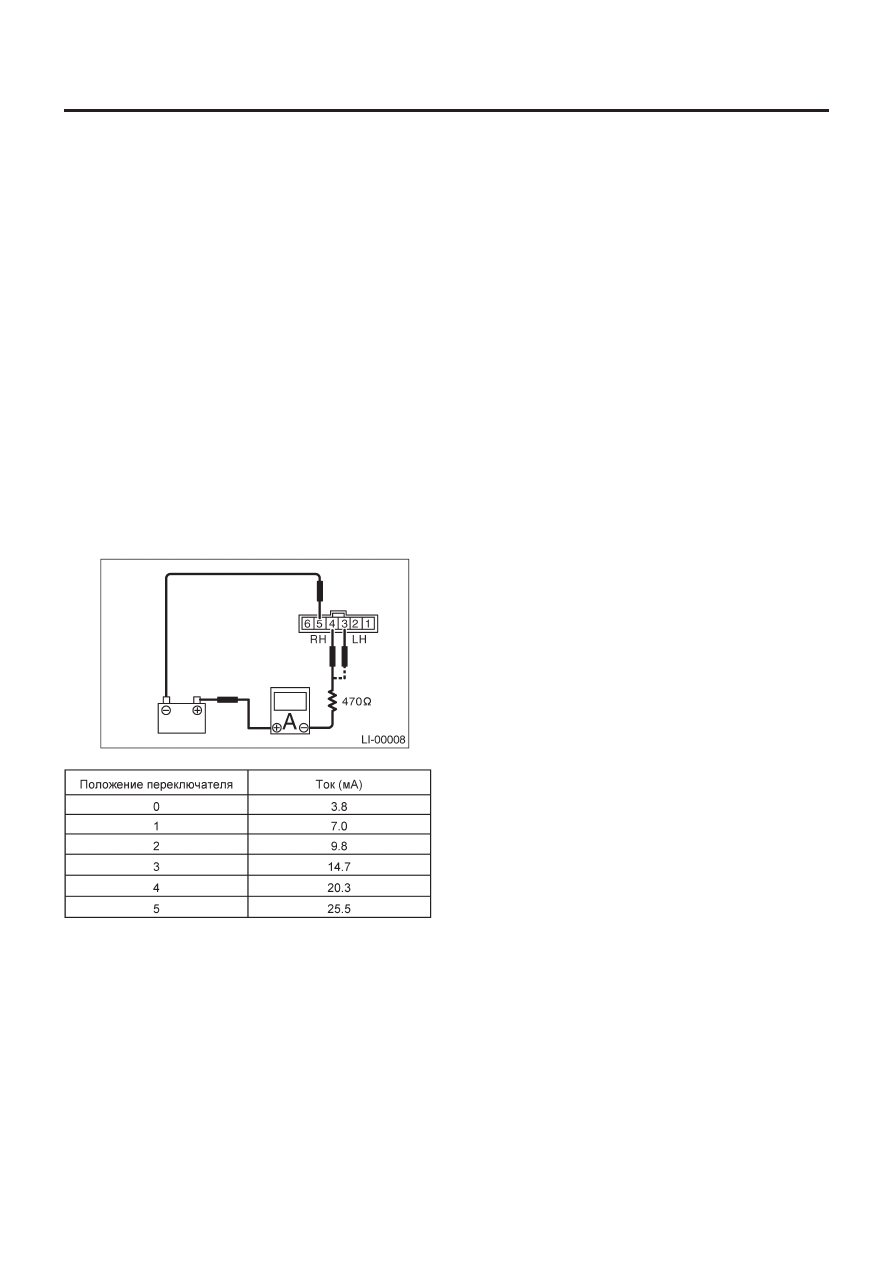

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА ЛУЧА

ПЕРЕДНИХ ФАР

Подсоедините аккумулятор, коннектор переключателя уров-
ня луча передних фар, тестер цепи и резистор (470 Ом), как
показано на рисунке. Измерьте напряжение в каждом поло-
жении переключателя.

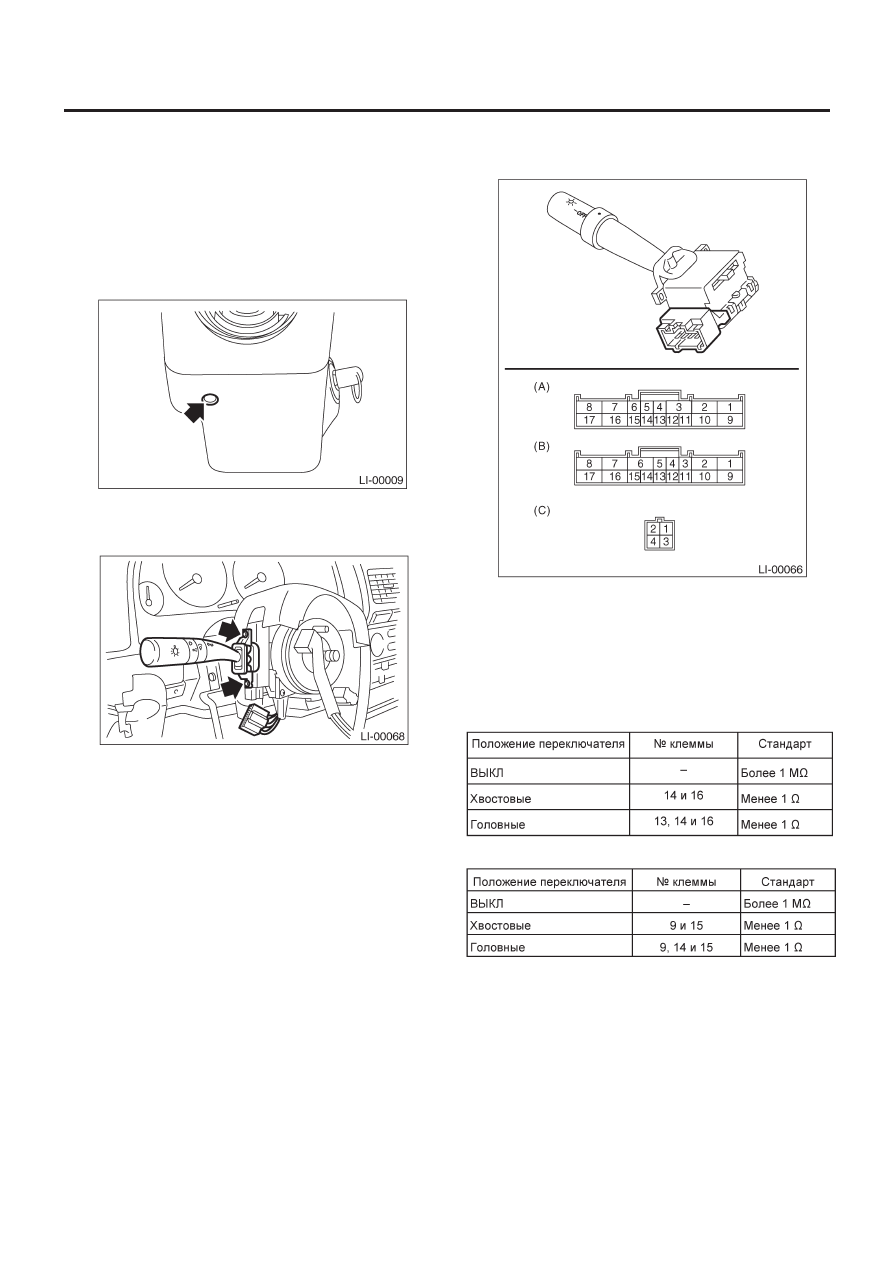

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОСВЕЩЕНИЕ)

LI-11

СИСТЕМА ОСВЕЩЕНИЯ

10. Комбинированный переключатель

(Освещение)

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См.EI-
40, ДЕМОНТАЖ, Устройство панели инструментов.>
3) Снимите винты, крепящие крышку верхней колонки к
крышке нижней колонки.

4) Отсоедините коннектор от комбинированного переключателя.
5) Снимите винты, крепящие переключатель, а затем сними-
те переключатель.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление комбинированного переключателя.

(A) Коннектор освещения и переключателя сигналов

поворота (модель LHD и RHD с задними
противотуманными огнями)

(B) Коннектор освещения и переключателя сигналов

поворота (модель RHD без задних противотуманных огней)

(C) Коннектор стояночного переключателя

1.  ПЕРЕКЛЮЧАТЕЛЬ СВЕТА

Модель LHD и RHD с задними противотуманными огнями.

Модель RHD без задних противотуманных огней.
