УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-18

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

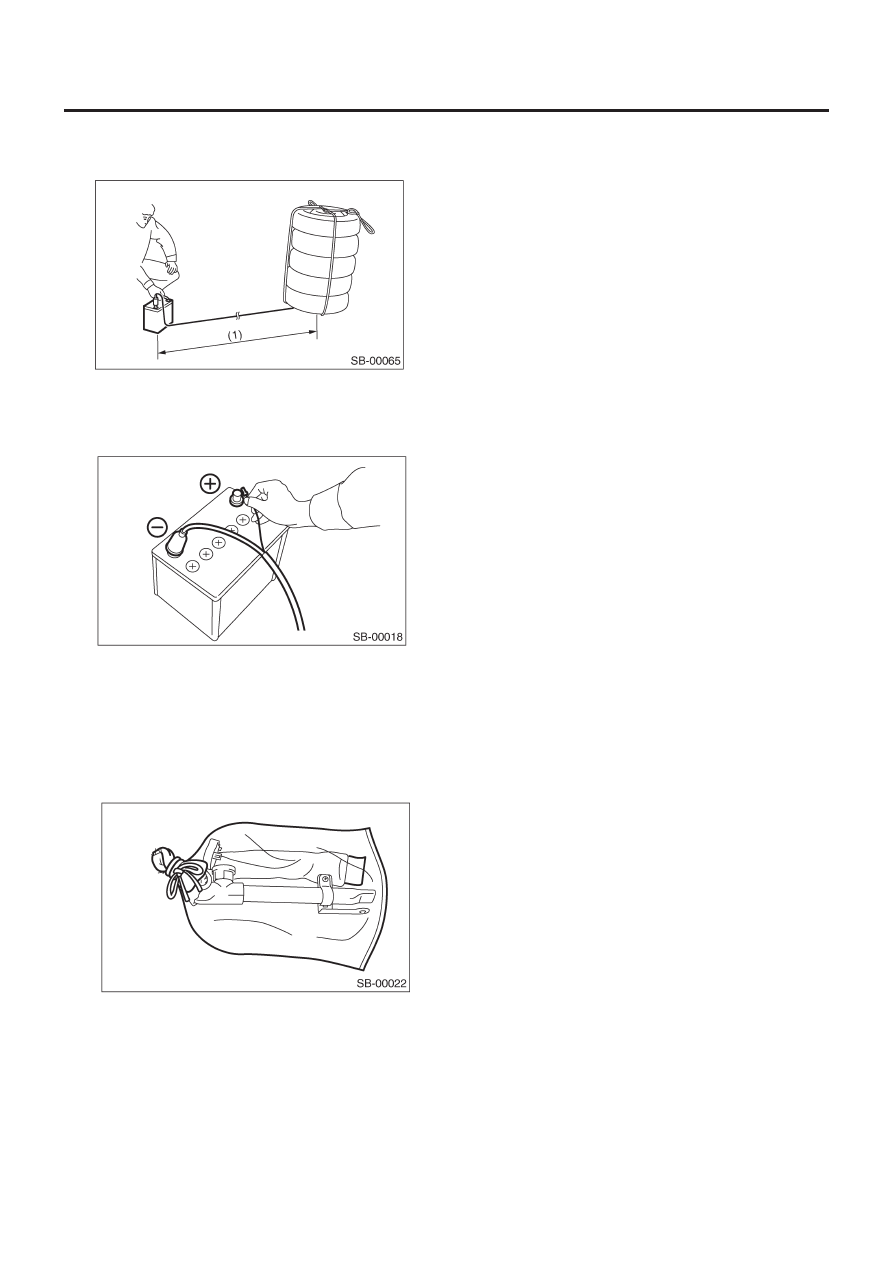

10) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедините
аллигаторный зажим к минусовой клемме аккумулятора (-).

(1)   5 м (16 ft) или более

11) Подсоедините другой кабель устройства для раскрытия к
плюсовой клемме аккумулятора. Затем раскройте преднатя-
житель.

ОСТОРОЖНО:
• После раскрытия преднатяжитель очень горячий, поэ-
тому надо оставить его на 40 минут или более.
• Не допускайте попадания воды на раскрытый предна-
тяжитель.

12) Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система передних фар и задних огней  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Передние противотуманные огни  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4.  Задние противотуманные огни  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

5.  Система сигнальных огней поворота и аварийных сигнальных огней  . . . . . . . . . . . . . . . . . . . . . . .6

6.  Система огней заднего хода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

7.  Система стоп-сигналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8.  Система внутреннего освещения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

9.  Система регулировки уровня луча передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

10.  Комбинированный переключатель (Освещение)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

11.  Устройство передних фар . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

12.  Лампочки передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

13.  Лампочки передних сигнальных огней поворота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

14.  Лампочки габаритных огней  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

15.  Устройство передних противотуманных фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

16.  Лампочки передних противотуманных фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

17.  Устройство заднего комбинированного освещения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

18.  Лампочки тормозных/хвостовых сигнальных огней . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

19.  Лампочки огней заднего хода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

20.  Лампочки задних сигнальных огней поворота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

21.  Лампочки задних противотуманных фар . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

22.  Подсветка номерного знака  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

23.  Верхний стоп-сигнал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

24.  Боковые сигнальные огни поворота  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

25.  Луч подсветки для чтения карты  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

26.  Внутреннее освещение кабины  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

27.  Освещение багажного отделения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

28.  Освещение перчаточного отсека  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

СИСТЕМА ОСВЕЩЕНИЯ

Стр.

LI

ОБЩЕЕ ОПИСАНИЕ

LI-2

СИСТЕМА ОСВЕЩЕНИЯ

1. Общее описание

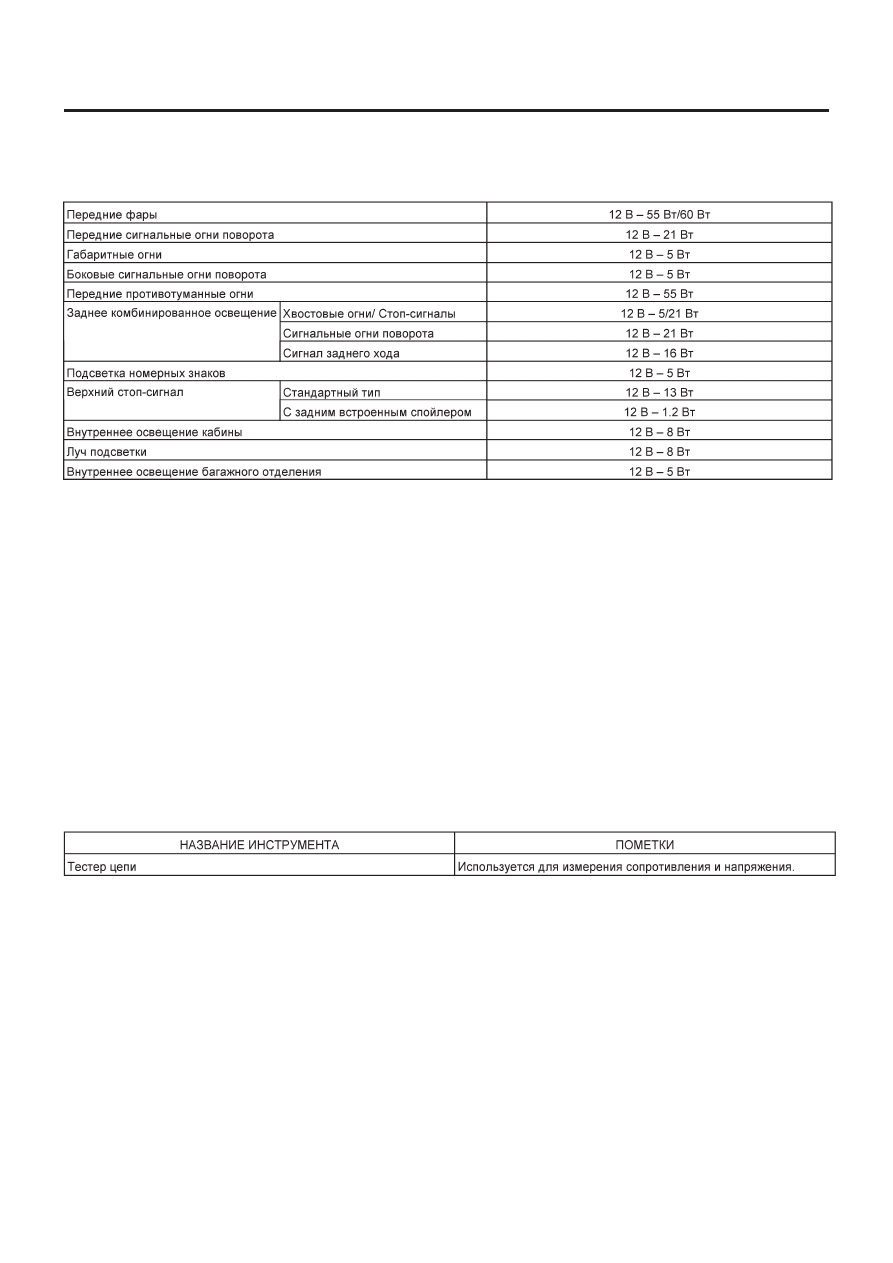

A: СПЕЦИФИКАЦИИ

B:  МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Перед разборкой или повторной сборкой следует всегда отсоединять кабель заземления аккумулятора. При замене радиопри-
емника, модуля управления и других компонентов, снабженных функцией памяти, следует переписать содержимое памяти, пре-
жде чем отсоединять кабель заземления аккумулятора. В противном случае содержание памяти будет стерто.
• Собирайте в порядке, обратном разборке, если нет иных указаний.
• Регулируйте компоненты в соответствии с прилагаемыми спецификациями.
• Во время сборки надежно подсоединяйте коннекторы.
• После сборки убедитесь, что функциональные компоненты работают нормально.

ПРЕДУПРЕЖДЕНИЕ:
• Электропроводка системы пневмоподушек безопасности проходит рядом с электрическими компонентами и пере-
ключателями. Все провода и коннекторы системы пневмоподушек открашены в желтый цвет. На этих цепях нельзя ис-
пользовать тестовые электрические приборы.
• При обслуживании электрических компонентов и переключателей старайтесь не повредить электропроводку систе-
мы пневмоподушек.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

СИСТЕМА ПЕРЕДНИХ ФАР И ЗАДНИХ ОГНЕЙ

LI-3

СИСТЕМА ОСВЕЩЕНИЯ

2. Система передних фар и задних огней

A: ДИАГРАММА ПРОВОДКИ

1. ПЕРЕДНИЕ ФАРЫ

<См. WI-221, ДИАГРАММА ПРОВОДКИ, Система передних фар.>

2. ГАБАРИТНЫЕ ОГНИ И ОСВЕЩЕНИЕ, МОДЕЛЬ LHD

<См. WI-210, ДИАГРАММА ПРОВОДКИ, Система габаритных
огней и освещения.>

B:  ОСМОТР

1. ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНИХ ФАР

<См. LI-11, ОСМОТР, Комбинированный переключатель (Ос-
вещение).>

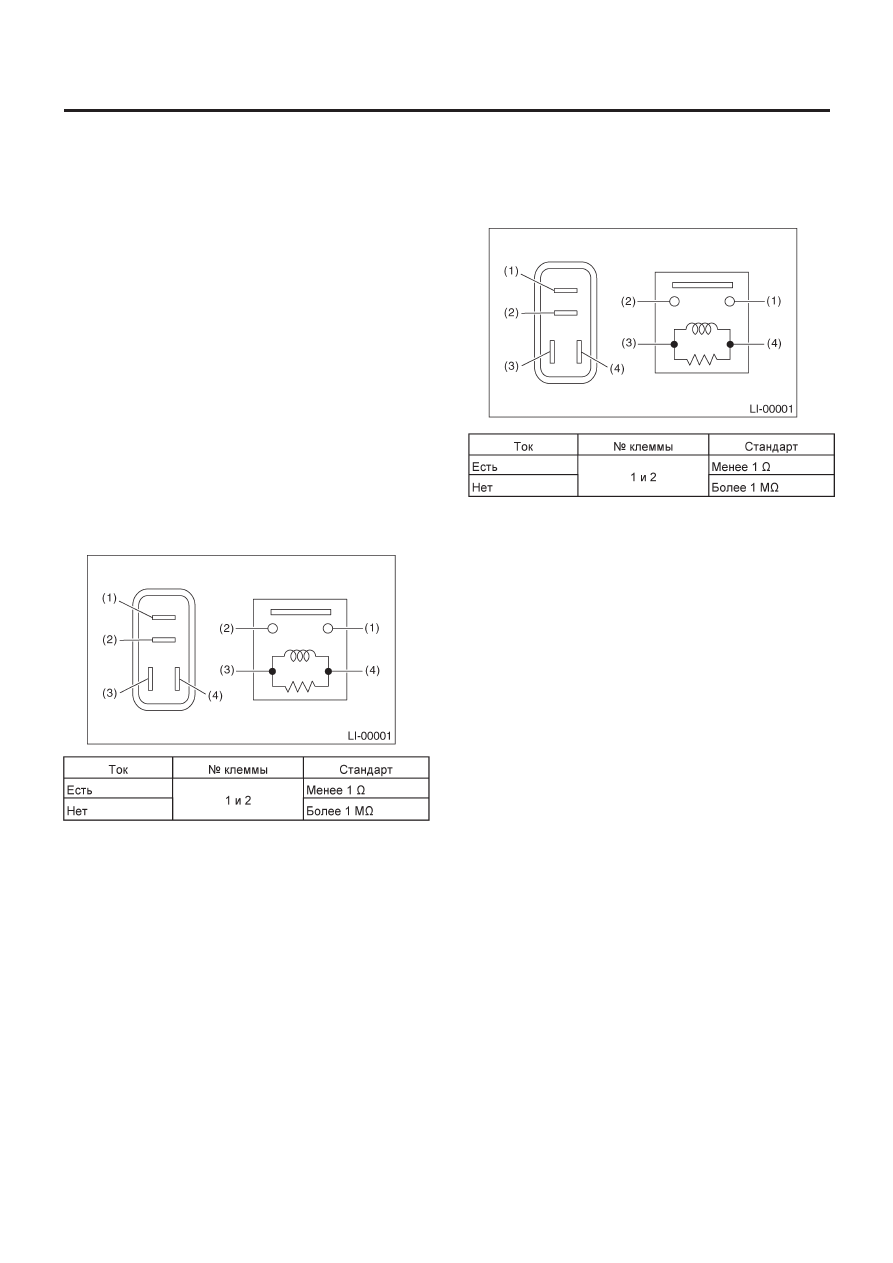

2. РЕЛЕ ПЕРЕДНИХ ФАР

Измерьте сопротивление реле передних фар между клеммами
при подсоединении клеммы № 4 к плюсовой клемме аккумуля-
тора, а клеммы № 3 – к клемме заземления аккумулятора.

3. РЕЛЕ ХВОСТОВЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

Измерьте сопротивление реле хвостовых огней и освещения
между клеммами при подсоединении клеммы № 4 к плюсо-
вой клемме аккумулятора, а клеммы № 3 – к клемме заземле-
ния аккумулятора.
