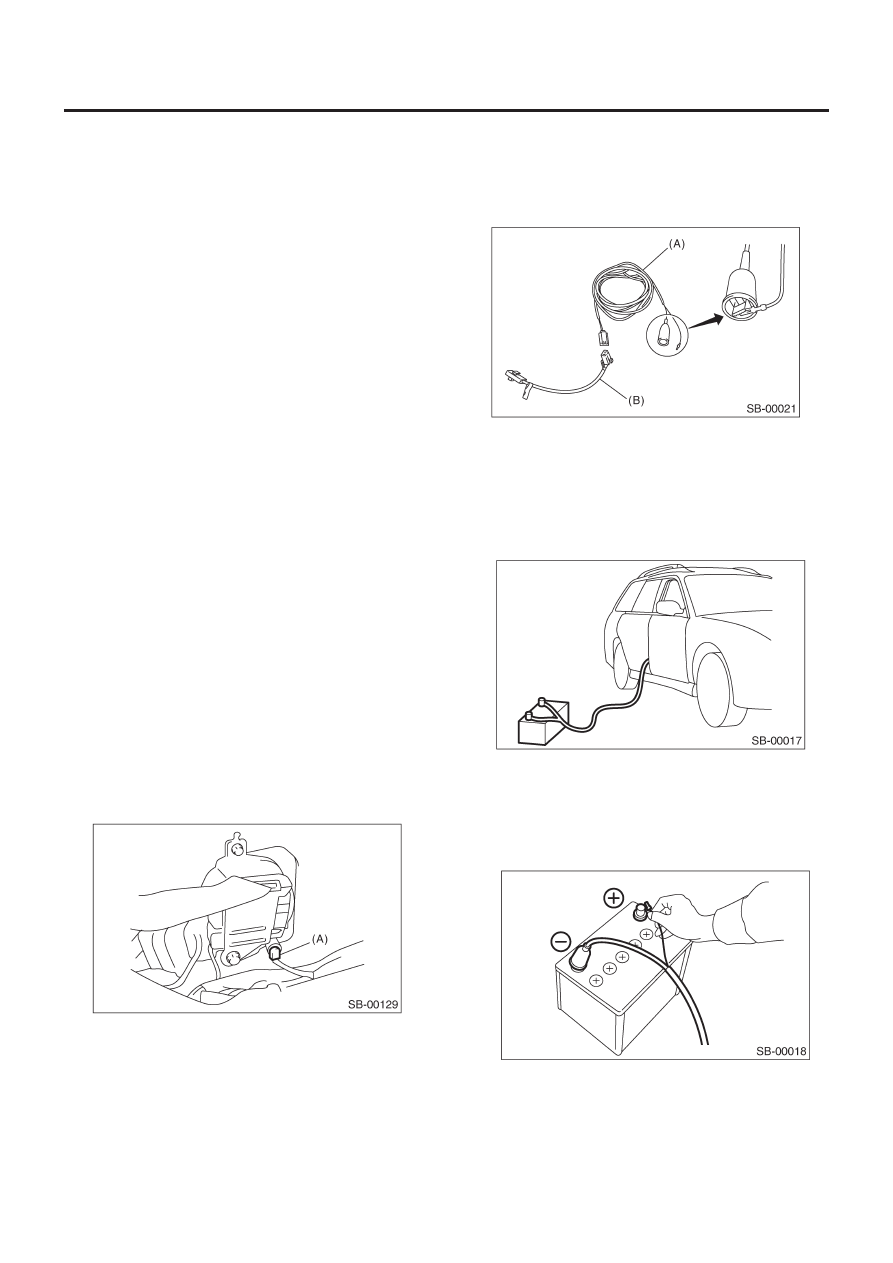

УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-14

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

6. Утилизация предварительного

натяжителя

A: ОСТОРОЖНО

• Не выбрасывайте нераскрывшиеся преднатяжители, так
как они могут стать причиной серьезных травм при случай-
ном срабатывании.
• Раскрывание преднатяжителей следует производить на
ровной поверхности на удалении от каких бы то ни было ис-
точников опасности. Не следует раскрывать их на улице в
сильный дождь или ветер.
• Не роняйте и не повреждайте преднатяжитель.
• Так как раскрывание преднатяжителя происходит с очень
громким звуком взрыва, предупредите об этом находящихся
вокруг людей и не позволяйте никому находиться в радиусе
ближе 5 м (16 ft) от места срабатывания.
• После срабатывания выделится какое-то количество дыма.
Поэтому раскрывание преднатяжителей следует произво-
дить в хорошо вентилируемом помещении без дымовой сиг-
нализации.
• Во время данной операции надевайте перчатки, защитные
очки и наушники. После операции помойте руки.
• После операции раскрытия преднатяжитель очень горячий.
Оставьте его на 40 минут, а затем утилизируйте.
• Не допускайте попадания воды на раскрытый преднатяжитель.
• Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.
• Если обстоятельства не позволяют раскрыть преднатяжи-
тель, обратитесь к дилерам SUBARU.

B: ОПЕРАЦИЯ

1. РАСКРЫТИЕ ПРЕДНАТЯЖИТЕЛЯ,

УСТАНОВЛЕННОГО В АВТОМОБИЛЕ

1) Нагните спинку вперед до конца, затем сдвиньте переднее
сидение вперед до упора.
2) Поверните зажигание в положение OFF, отсоедините ка-
бель заземления от аккумулятора и подождите более 20 се-
кунд перед началом работы.
3) Снимите нижнюю отделку центральной стойки. <См.El-44,
ДЕМОНТАЖ, Нижняя внутренняя отделка.>
4) Отсоедините коннектор (A) преднатяжителя.

5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).

6) Подсоедините инструмент для раскрытия и адаптер рас-
крытия D (B).

ОСТОРОЖНО:
Инструмент для раскрытия следует хранить с замкнуты-
ми клеммами вплоть до раскрывания преднатяжителя.

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер раскрытия D: (№ 98299SA010)

7) Подсоедините коннектор адаптера D и желтый коннектор
преднатяжителя.
8) Вытяните инструмент для раскрытия до конца и убедитесь
в том, что автомобиль пустой. Полностью закройте все окна,
люк и заднюю дверь.

9) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия к минусо-
вой клемме аккумулятора (-).
10) Подсоедините другой кабель устройства для раскрытия к
плюсовой клемме аккумулятора. Затем раскройте преднатя-
житель.

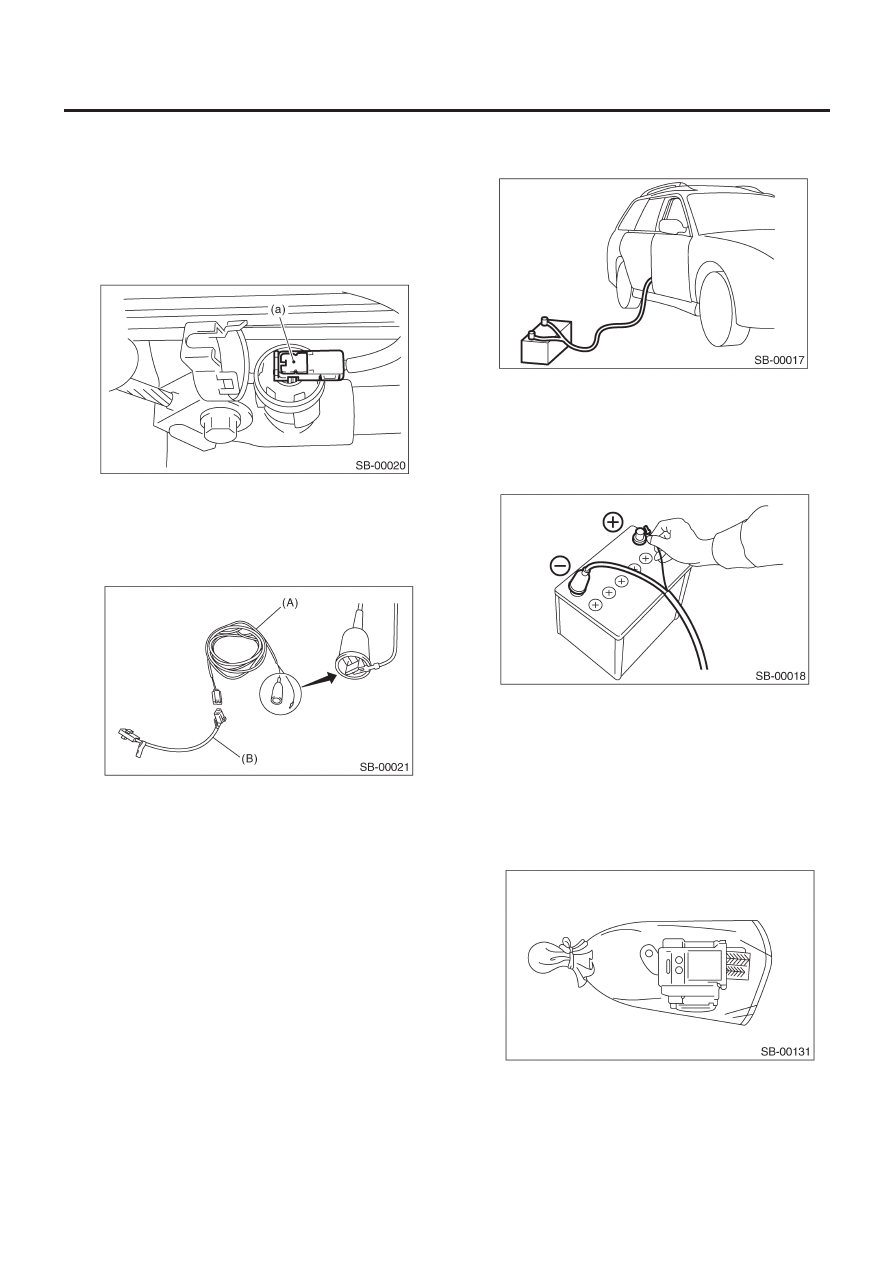

УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-15

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

ОСТОРОЖНО:
• После раскрытия преднатяжитель очень горячий, поэ-
тому надо оставить его на 40 минут или более.
• Не допускайте попадания воды на раскрытый предна-
тяжитель.

11) Повторите шаги от 12) до 17) для автомобилей с предна-
тяжителем поясного ремня.
12) Отсоедините оранжевый коннектор (а) от поясного пред-
натяжителя.

13) Подсоедините инструмент для раскрытия (А) и адаптер
раскрытия (F) (В).

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер раскрытия F: (№ 98299SA050)

14) Подсоедините коннектор адаптера F и оранжевый конне-
ктор преднатяжителя поясного ремня.

15) Вытяните инструмент для раскрытия до конца и убеди-
тесь в том, что автомобиль пустой. Полностью закройте все
окна, люк и заднюю дверь.

16) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедини-
те аллигаторный зажим устройства для раскрытия к минусо-
вой клемме аккумулятора (-).
17) Подсоедините другой кабель устройства для раскрытия к
плюсовой клемме аккумулятора. Затем раскройте преднатя-
житель.

18) Снимите передний внешний ремень. См. SB-10, ДЕМОН-
ТАЖ, Передний ремень безопасности.
19) Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.

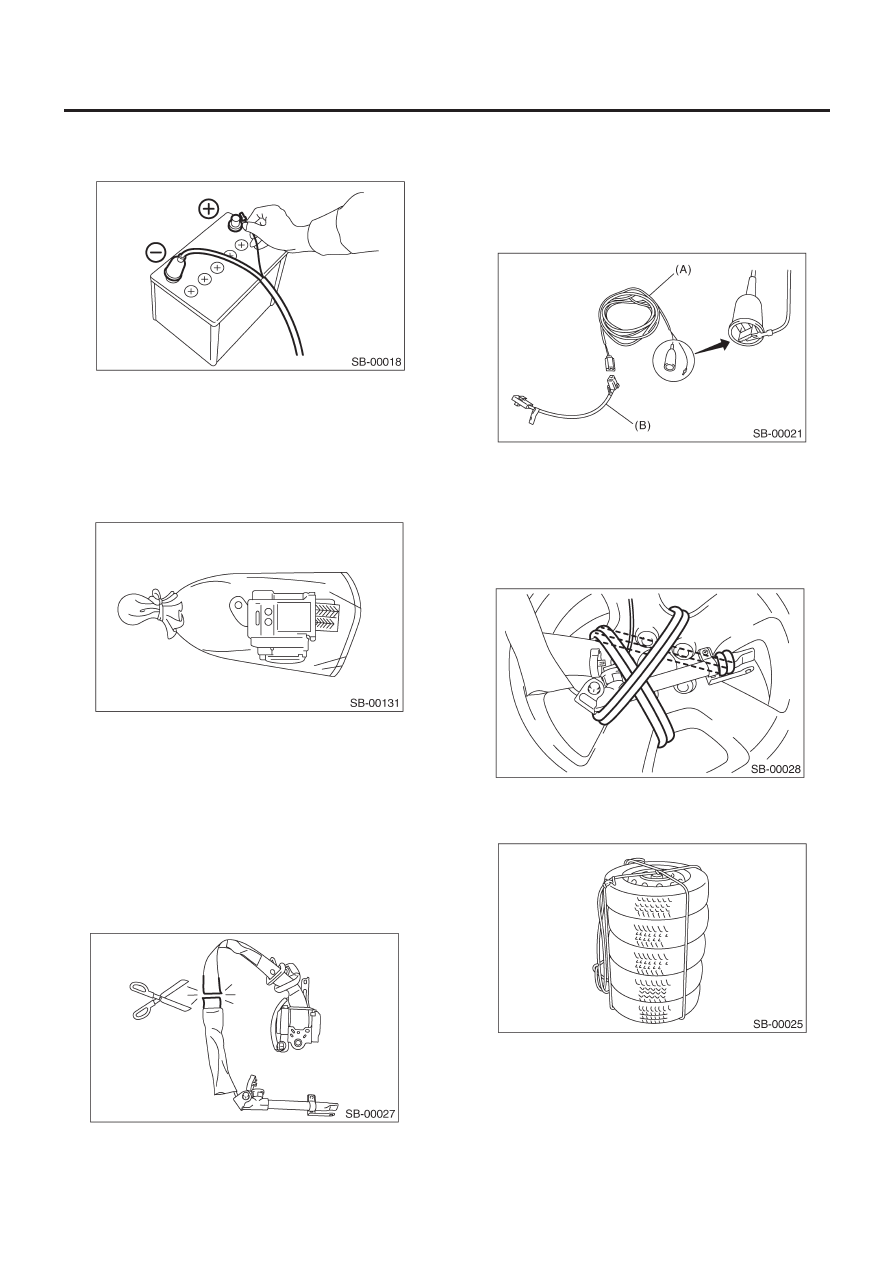

УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-16

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

2. РАСКРЫВАНИЕ ПРЕДНАТЯЖИТЕЛЯ

ПОСЛЕ ДЕМОНТАЖА ИЗ АВТОМОБИЛЯ

1) Нагните спинку вперед до конца, затем сдвиньте переднее
сидение вперед до упора.
2) Поверните зажигание в положение OFF, отсоедините ка-
бель заземления от аккумулятора и подождите более 20 се-
кунд перед началом работы.
3) Снимите устройство переднего внешнего ремня. <См. SB-
10, ДЕМОНТАЖ Передний ремень.>
4) Отрежьте ремень безопасности как можно ближе к втяги-
вателю.

5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания.
6) Подсоедините инструмент для раскрытия (А) и адаптер
раскрытия D (B).

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер D: (№ 98299SA010)

7) Подсоедините коннектор адаптера D и желтый коннектор
преднатяжителя.

8) Установите преднатяжитель на колесо с шиной. Сплетите
три силовых провода [каждый сечением 1.25 мм

(0.00194 sq

in) или более] и обвяжите их два раза вокруг кронштейна
преднатяжителя и колеса.

9) Положите три шины без дисков на колесо, на котором за-
креплен преднатяжитель. Сверху положите еще одну шину с
диском, а затем хорошо стяните их веревкой.

10) Отодвиньте аккумулятор минимум на 5 метров от автомо-
биля и обезопасьте прилегающую территорию. Подсоедините
аллигаторный зажим к минусовой клемме аккумулятора (-).

(1) 5 м (16 ft) или более

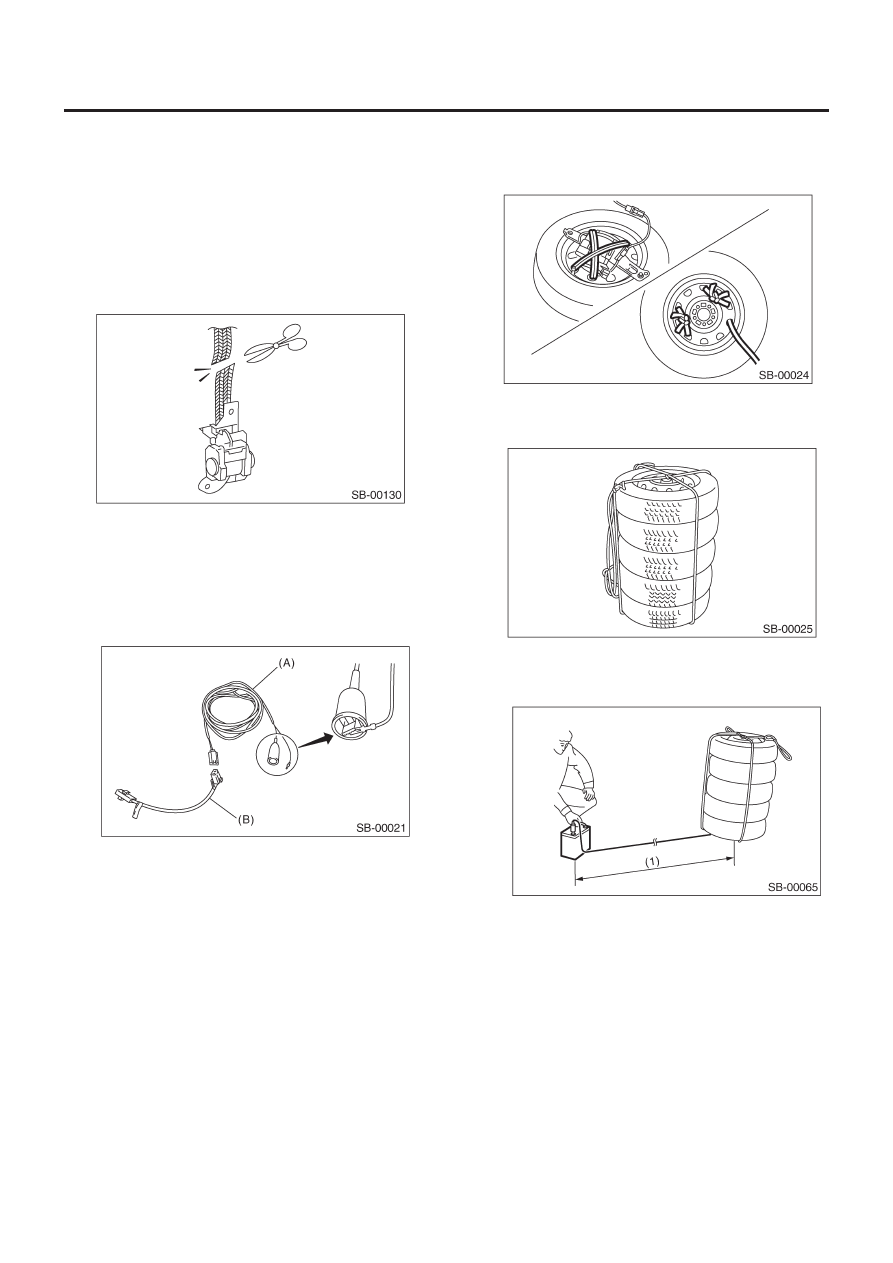

УТИЛИЗАЦИЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖИТЕЛЯ

SB-17

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

11) Подсоедините другой кабель устройства для раскрытия к
плюсовой клемме аккумулятора. Затем раскройте преднатя-
житель.

12) Заверните раскрытый преднатяжитель в герметичный ви-
ниловый мешок и выбросите.

3. РАСКРЫВАНИЕ ПОЯСНОГО ПРЕДНАТЯЖИТЕЛЯ

ПОСЛЕ ДЕМОНТАЖА ИЗ АВТОМОБИЛЯ

1) Нагните спинку вперед до конца, затем сдвиньте переднее
сидение вперед до упора.
2) Поверните зажигание в положение OFF, отсоедините ка-
бель заземления от аккумулятора и подождите более 20 се-
кунд перед началом работы.
3) Снимите устройство переднего внешнего ремня. <См. SB-
10, ДЕМОНТАЖ Передний ремень.>
4) Отрежьте ремень безопасности как можно ближе к предна-
тяжителю поясного ремня безопасности.

5) Замкните клемму на аллигаторный зажим, прилагаемый в
комплекте как инструмент для разворачивания (А).
6) Подсоедините инструмент для раскрытия и адаптер рас-
крытия F (B).

(A) Инструмент для раскрытия: (№ 98299PA030)
(B) Адаптер F: (№ 98299SA050)

7) Подсоедините коннектор адаптера F к желтому коннектору
преднатяжителя.
8) Установите преднатяжитель на колесо с шиной. Сплетите
три силовых провода [каждый сечением 1.25 мм

(0.00194 sq

in) или более] и обвяжите их два раза вокруг кронштейна
преднатяжителя и колеса.
