ОБЩЕЕ ОПИСАНИЕ

SB-2

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

1. Общее описание

A: КОМПОНЕНТ

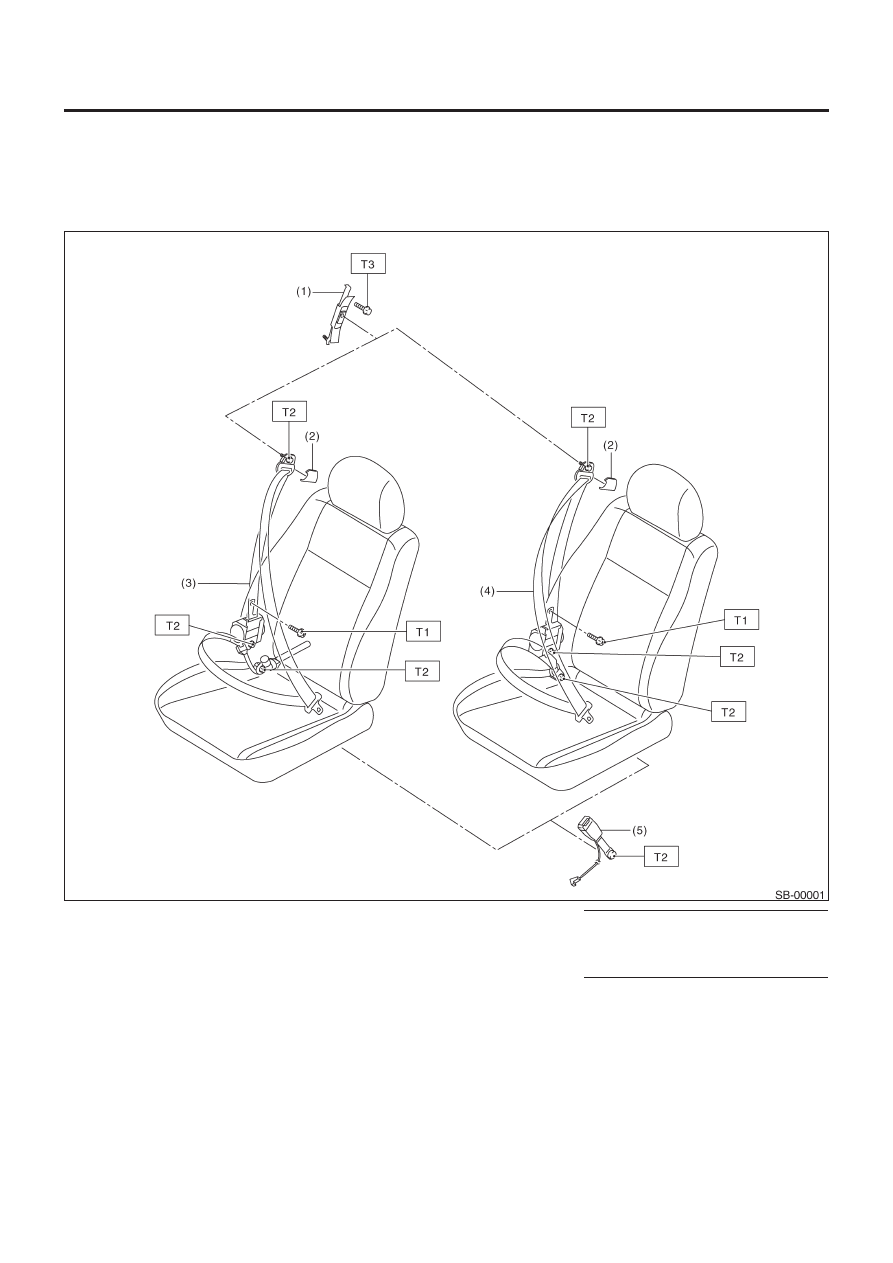

1.  ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

(1) Регулировочный крепеж
(2) Крышка крепежа
(3) Устройство внешнего ремня с поясным

предварительным натяжителем
(модель для Австралии)

(4) Устройство внешнего ремня
(5) Устройство внутреннего ремня

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
T2:    30 (3.1, 22)
T3:    53 (5.4, 39)

ОБЩЕЕ ОПИСАНИЕ

SB-3

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

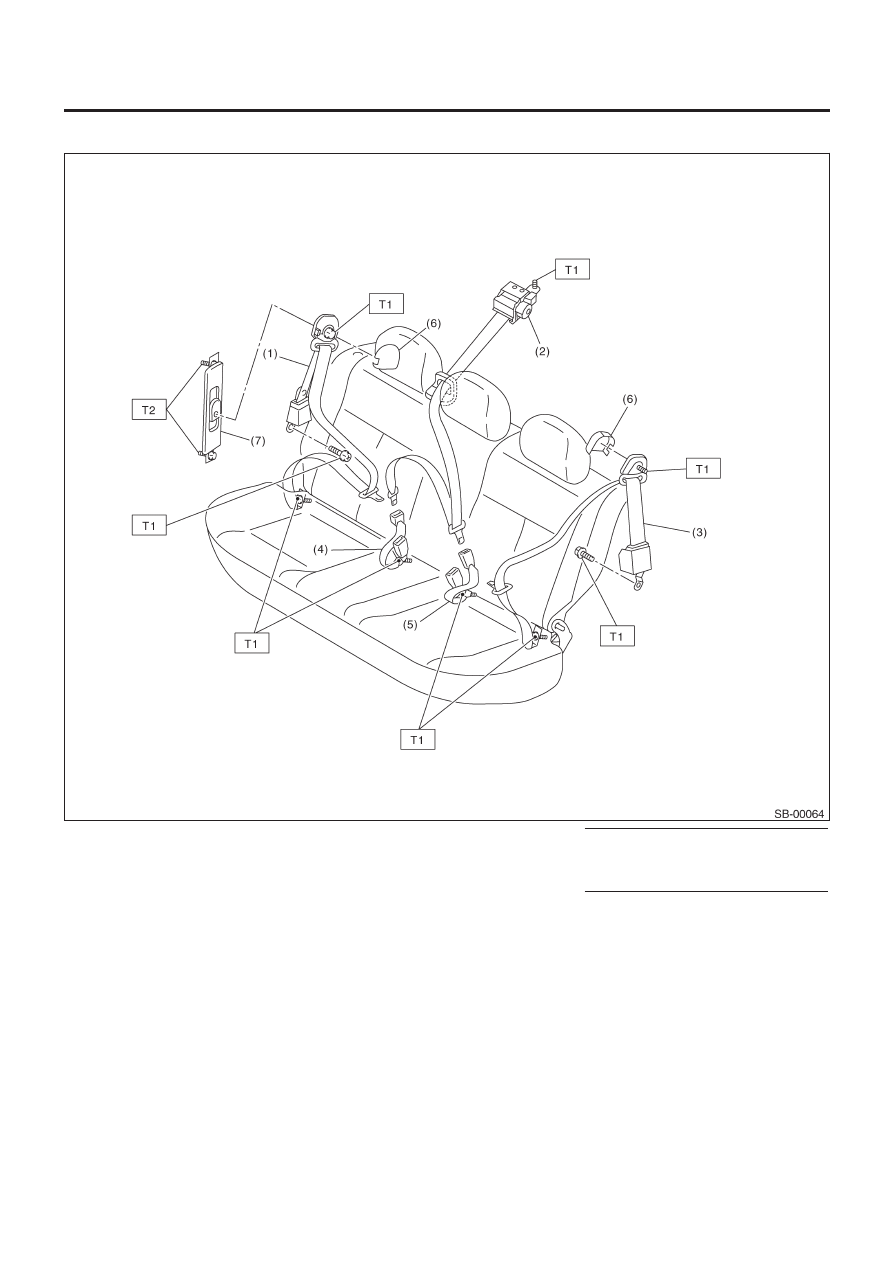

2.  ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ

(1) Внешний правый ремень
(2) Внешний центральный ремень
(3) Внешний левый ремень
(4) Внутренний правый ремень

(5) Внутренний левый ремень
(6) Крышка крепежа
(7) Устройство регулировочного крепежа

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   30 (3.1, 22)
T2:   53 (5.4, 39)

ОБЩЕЕ ОПИСАНИЕ

SB-4

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: ОСТОРОЖНО

• Перед началом поверните зажигание в положение OFF, от-
соедините кабель заземления от аккумулятора и подождите
более 20 секунд.
• Система предварительного натяжения имеет резервный
источник питания. Если не выждать 20 или более секунд пе-
ред началом работы, преднатяжитель может сработать.
• Не роняйте и не ударяйте преднатяжитель.
• Если масло, смазка или вода попали на преднатяжитель,
незамедлительно вытрите их сухой тряпкой.
• Не подвергайте преднатяжитель воздействию высоких тем-
ператур или огня.
• Ток не должен проходить через преднатяжитель, и напряже-
ние также не должно доходить до него. Для проверки сопроти-
вления преднатяжителя нельзя использовать тестер цепи.
• Не разбирайте и не пытайтесь чинить преднатяжитель. Ес-
ли он сильно оцарапан, треснул или деформировался, заме-
ните его на новый.
• Не используйте детали подушек безопасности или предна-
тяжителей с других автомобилей. Всегда заменяйте эти дета-
ли на новые.
• При работе с ремнем безопасности со сработавшим пред-
натяжителем надевайте перчатки и защитные очки. После ра-
боты помойте руки.
• Нельзя повторно использовать ремень безопасности с уже
сработавшим преднатяжителем.
• Перед утилизацией обязательно раскройте преднатяжи-
тель. <См. SB-14, ОПЕРАЦИЯ, Утилизация предварительного
натяжителя.>
• Если во время срабатывания материал попал в глаза или на
кожу, промойте чистой водой и обратитесь к доктору.

ОБЩЕЕ ОПИСАНИЕ

SB-5

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

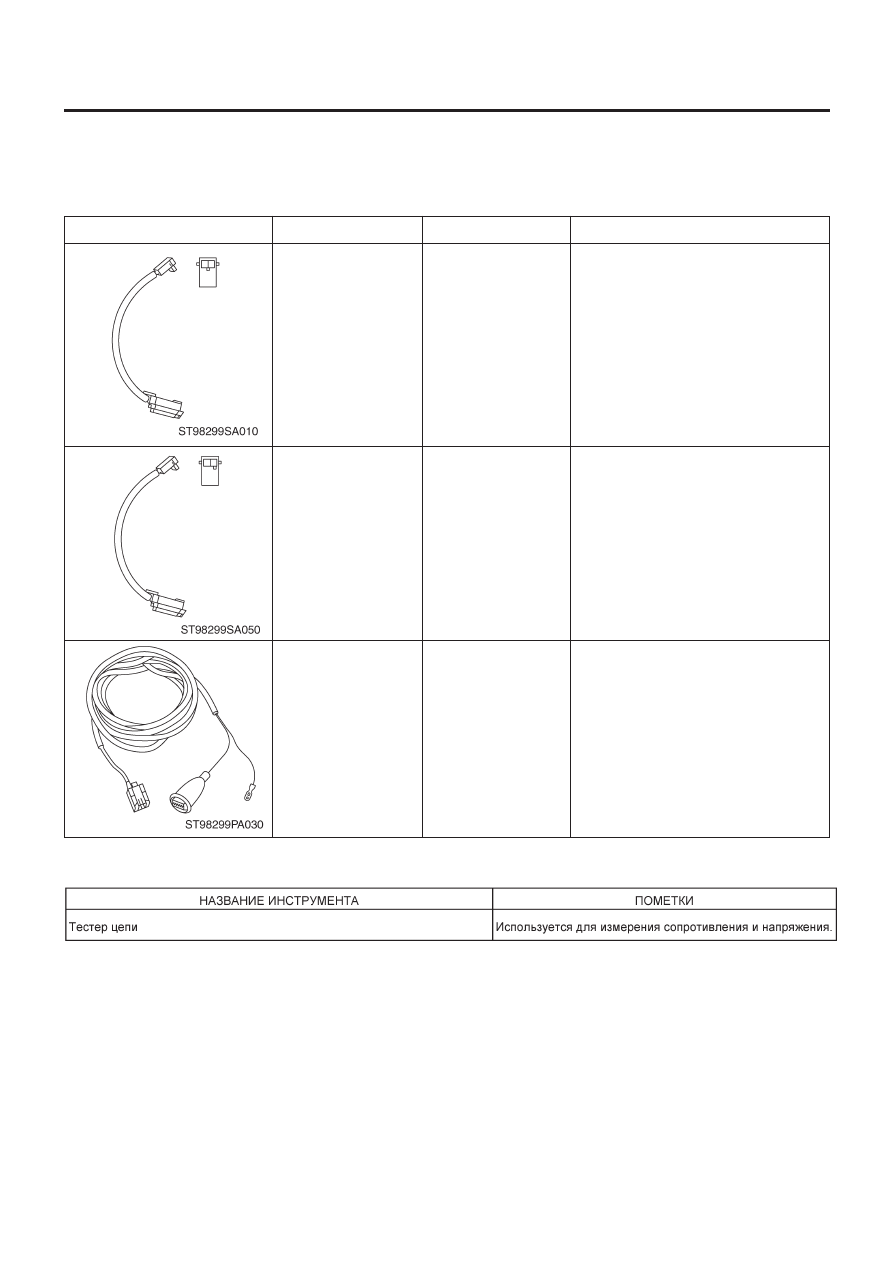

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299SA010

98299SA050

98299PA030

АДАПТЕР ДЛЯ
РАЗВОРАЧИВАНИЯ D

АДАПТЕР ДЛЯ
РАЗВОРАЧИВАНИЯ F

ИНСТРУМЕНТ ДЛЯ
РАЗВОРАЧИВАНИЯ

• Используется для разворачивания
преднатяжителя.
• Используется с ИНСТРУМЕНТОМ ДЛЯ
РАЗВОРАЧИВАНИЯ
(98299PA030).

• Используется для разворачивания
преднатяжителя поясного ремня.
• Используется с ИНСТРУМЕНТОМ ДЛЯ
РАЗВОРАЧИВАНИЯ (98299PA030).

• Используется для разворачивания
преднатяжителя.
• Используется с АДАПТЕРОМ ДЛЯ
РАЗВОРАЧИВАНИЯ D
(98299SA010) или АДАПТЕРОМ ДЛЯ
РАЗВОРАЧИВАНИЯ F (98299SA050
98299SA050).

ОПИСАНИЕ

ПОМЕТКИ
