ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-98

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

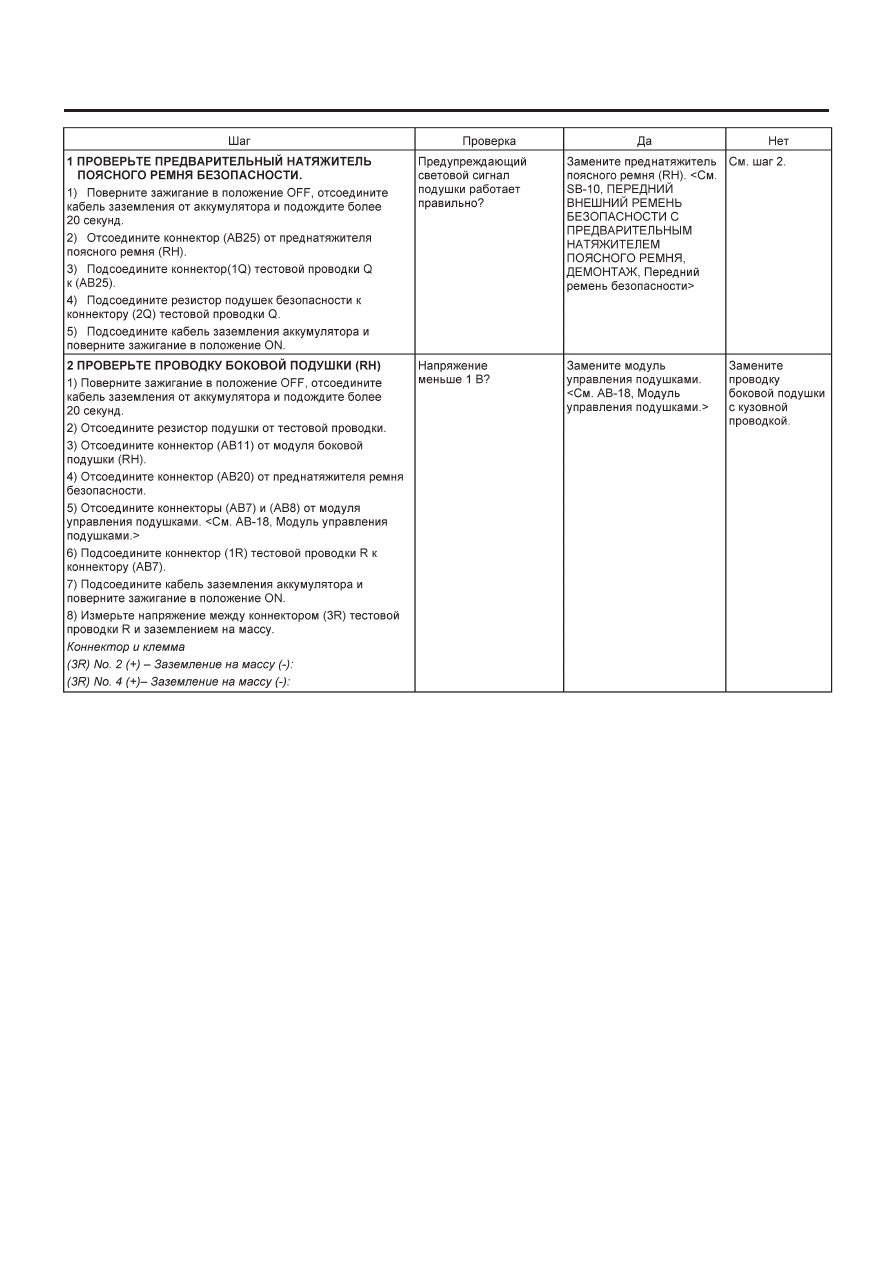

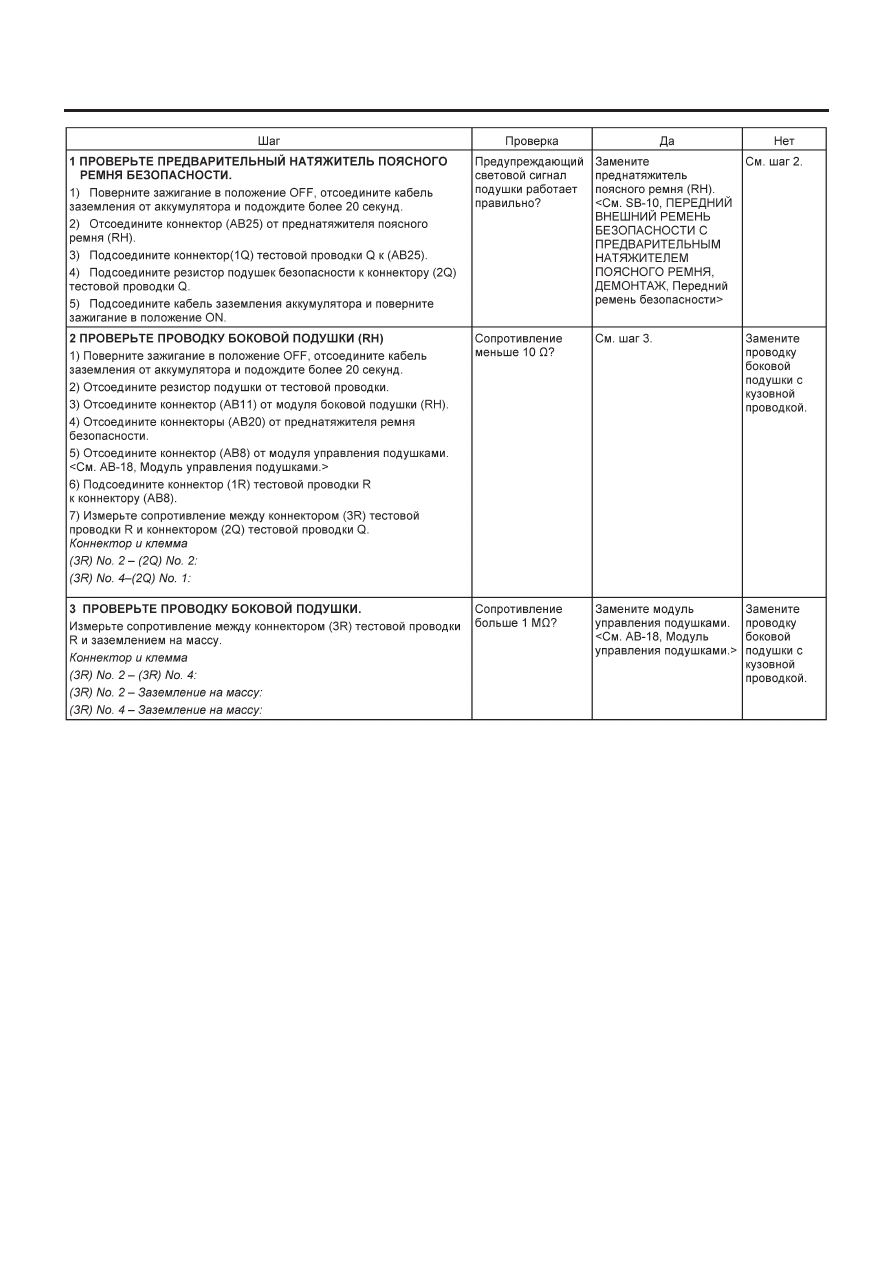

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-99

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

АВ:  DTC 85

ДИАГНОЗ:
• Цепь преднатяжителя поясного ремня (RH) замкнута на питание.
• Неисправен поясной преднатяжитель.
• Неисправна проводка поясного преднатяжителя.
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяжителя ремня в целях безопасности.

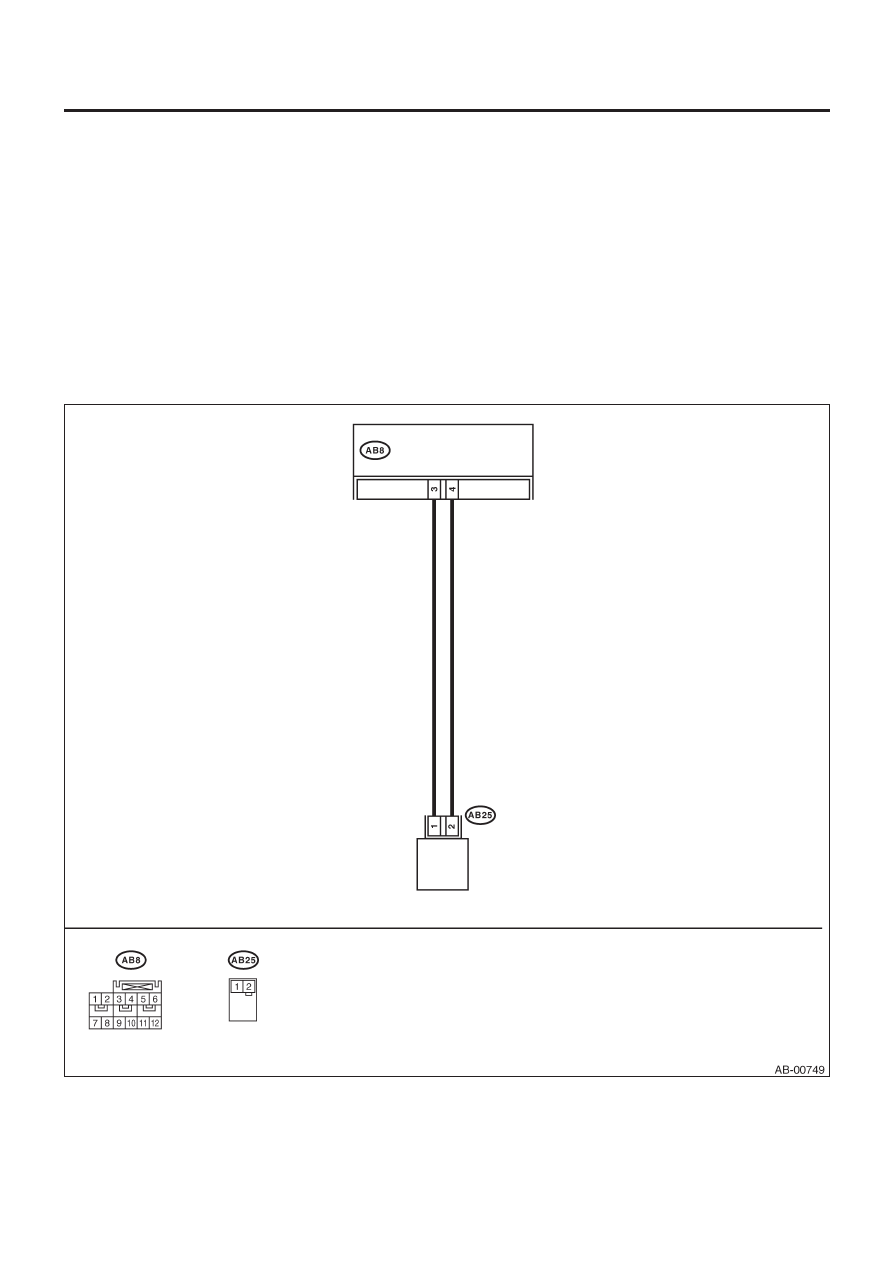

ДИАГРАММА ПРОВОДКИ:

Предварительный натяжитель поясного ремня безопасности

Модель для Австралии

Модуль управления
подушками

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-100

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
