ПРИНЦИП ЗАГОРАНИЯ ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

АВ-30

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

7. Принцип загорания предупреждающего

светового сигнала подушки безопасности

A:  ОСМОТР

Держа переключатель зажигания в положении ON, убедитесь
в том, что предупреждающий световой сигнал подушки безо-
пасности гаснет после горения в течение, примерно, 6 секунд.

(1) Предупреждающий световой сигнал подушки безопасности
(2) Прибл. 6 секунд
(3) Переключатель зажигания в положении ON

ВКЛ

ВЫКЛ

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

АВ-31

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

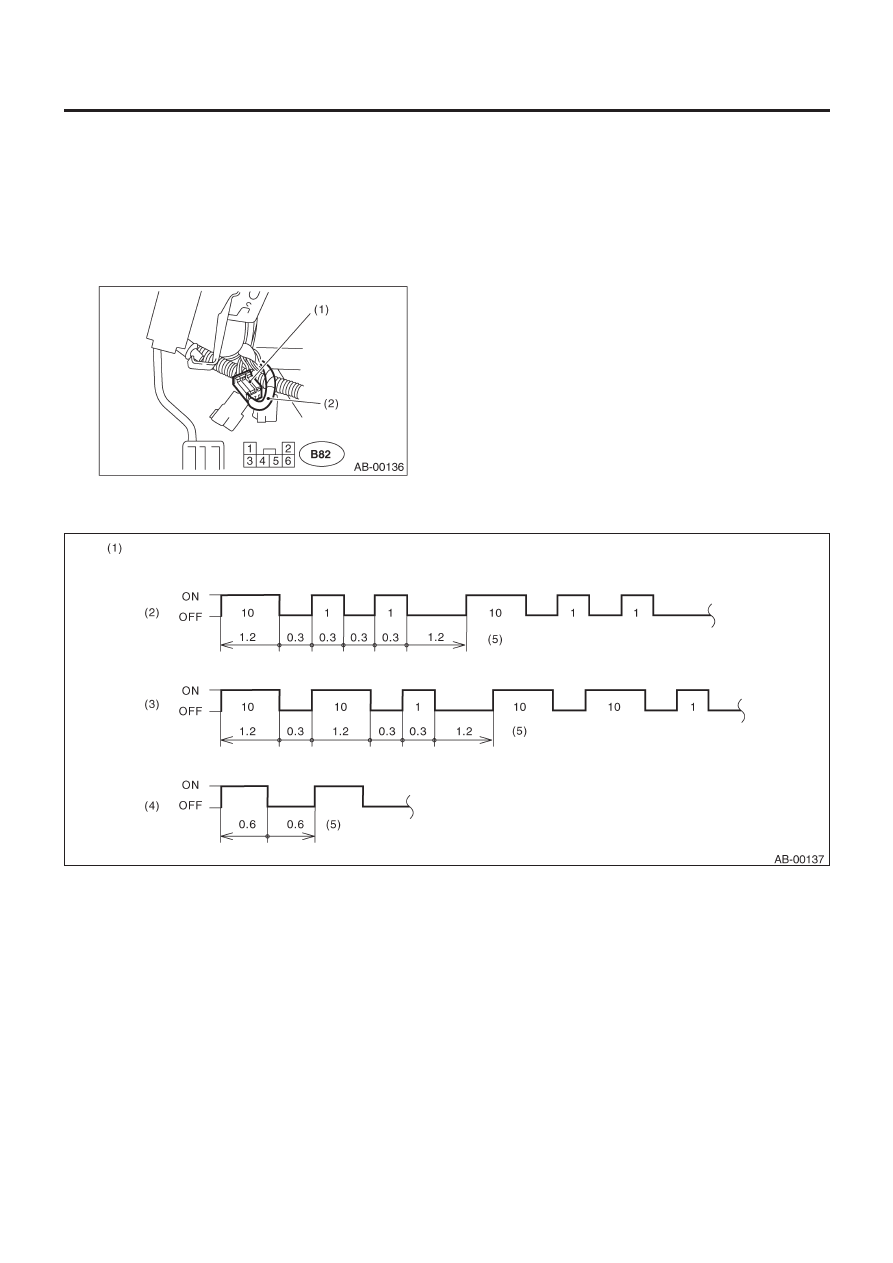

8. Чтение диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

1) Поверните зажигание в положение ON.
2) Подсоедините клемму заземления к клемме № 1 диагно-
стического коннектора в районе нижней крышки панели инст-
рументов.

(1) Диагностический коннектор
(2) Клемма заземления

3) Считайте DTC исходя из того, как мигает предупреждаю-
щий световой сигнал подушки безопасности.
Предупреждающий световой сигнал подушки безопасности
высвечивает код, соответствующий неисправным деталям.
Длинный участок (горение в течение 1.2 сек) указывает "де-
сятки", а короткий участок (горение в течение 0.3 сек) указы-
вает "единицы".

ПРИМЕЧАНИЕ:
• "Список диагностического кода неполадки (DTC)" <См.AB-
43,   Список диагностического кода неполадки (DTC).>
• " Неполадка предупреждающего светового сигнала подуш-
ки безопасности " <См. AB-34, Неполадка предупреждающе-
го светового сигнала подушки безопасности.>

4) Поверните зажигание в положение OFF и отсоедините
клемму заземления от клеммы № 1 диагностического конне-
ктора.
5) Оберните ленту вокруг клеммы заземления и верните ее в
начальное положение.

(1) Пример
(2) Код вспышки 12:

(3) Код вспышки 21:
(4) Код нормальной вспышки:

(5) Сек.

РЕЖИМ ОСМОТРА

АВ-32

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

9. Режим осмотра

A: ОПЕРАЦИЯ

Воссоздайте обстоятельства, опираясь на условия, изложен-
ные в контрольном списке.

РЕЖИМ ОЧИСТКИ ПАМЯТИ

АВ-33

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

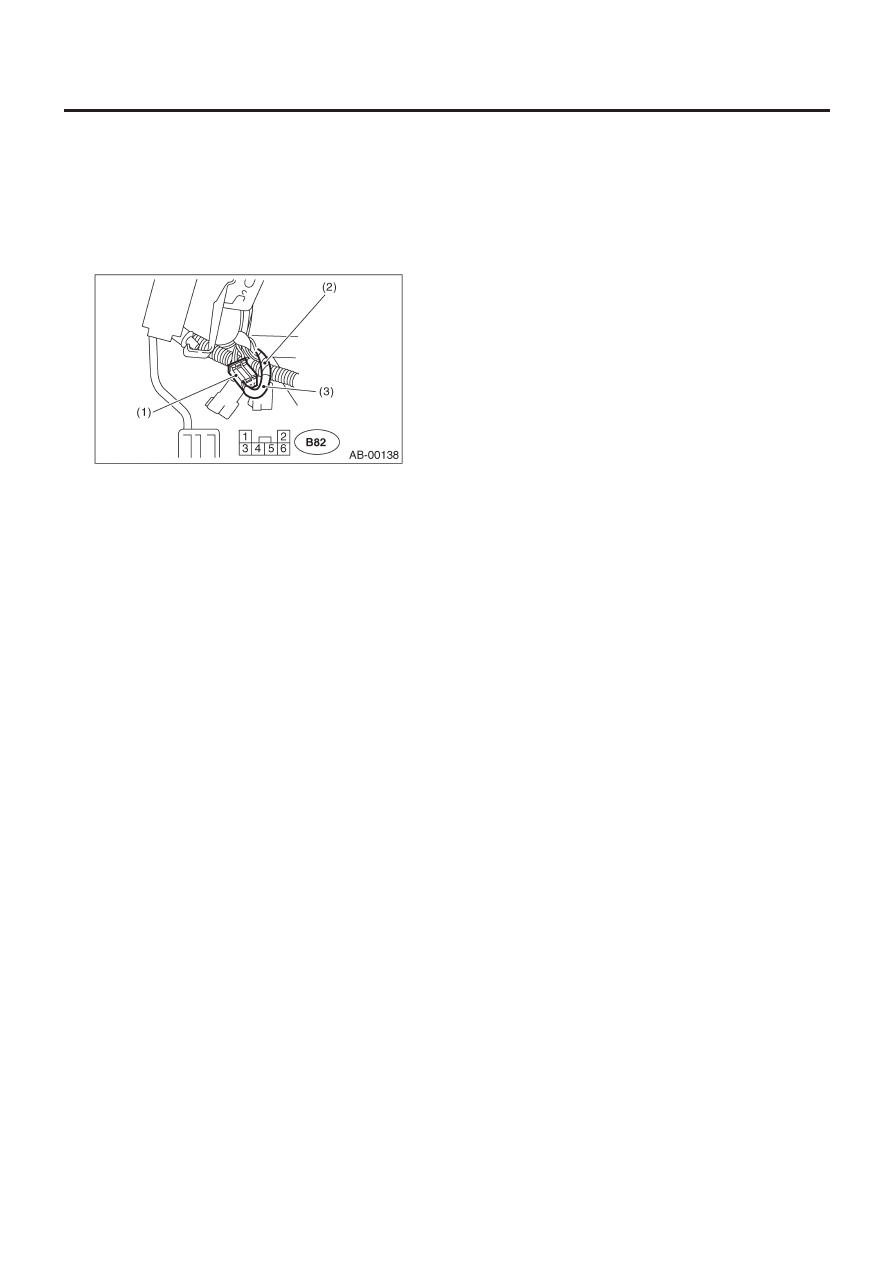

10. Режим очистки памяти

A: ОПЕРАЦИЯ

1) Поверните зажигание в положение ON.
2) Подсоедините клемму заземления (клемма заземле-
ния"A") к клемме № 1 диагностического коннектора в районе
нижней крышки панели инструментов.

(1) Диагностический коннектор
(2) Клемма заземления "B"
(3) Клемма заземления "A"

3) Пока мигает предупреждающий световой сигнал, подсое-
дините еще одну диагностическую клемму (клемма заземле-
ния "B") к клемме № 2 диагностического коннектора.
4) После стирания памяти предупреждающий световой сиг-
нал вернется к нормальной частоте мигания (горение в тече-
ние 0.6 сек). Если нормальная частота мигания не восстанав-
ливается, это означает, что неисправности все еще имеются.
После соответствующего ремонта снова сотрите память и
убедитесь в том, что нормальная частота мигания восстано-
вилась.
5) После очистки памяти отсоедините клемму заземления от
диагностического коннектора.
6) Оберните ленту вокруг клеммы заземления и верните ее в
начальное положение.
