СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-22

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Передний левый вспомогательный датчик

Передний правый вспомогательный датчик

Модуль управления подушкой безопасности

Надуватель (сторона водителя)

желтый

черный

желтый

желтый

желтый

желтый

желтый

Надуватель (сторона пассажира)

Рулевой поворотный
соединитель

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-23

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Модуль управления подушкой безопасности

Предварительный

натяжитель

(левый)

Датчик боковой

подушки безопас-

ности (левый)

Датчик боковой

подушки безопас-

ности (правый)

Предварительный

натяжитель

(правый)

Надуватель

(левая сторона)

Надуватель

(правая сторона)

желтый

желтый

желтый

желтый

желтый

желтый

желтый

желтый

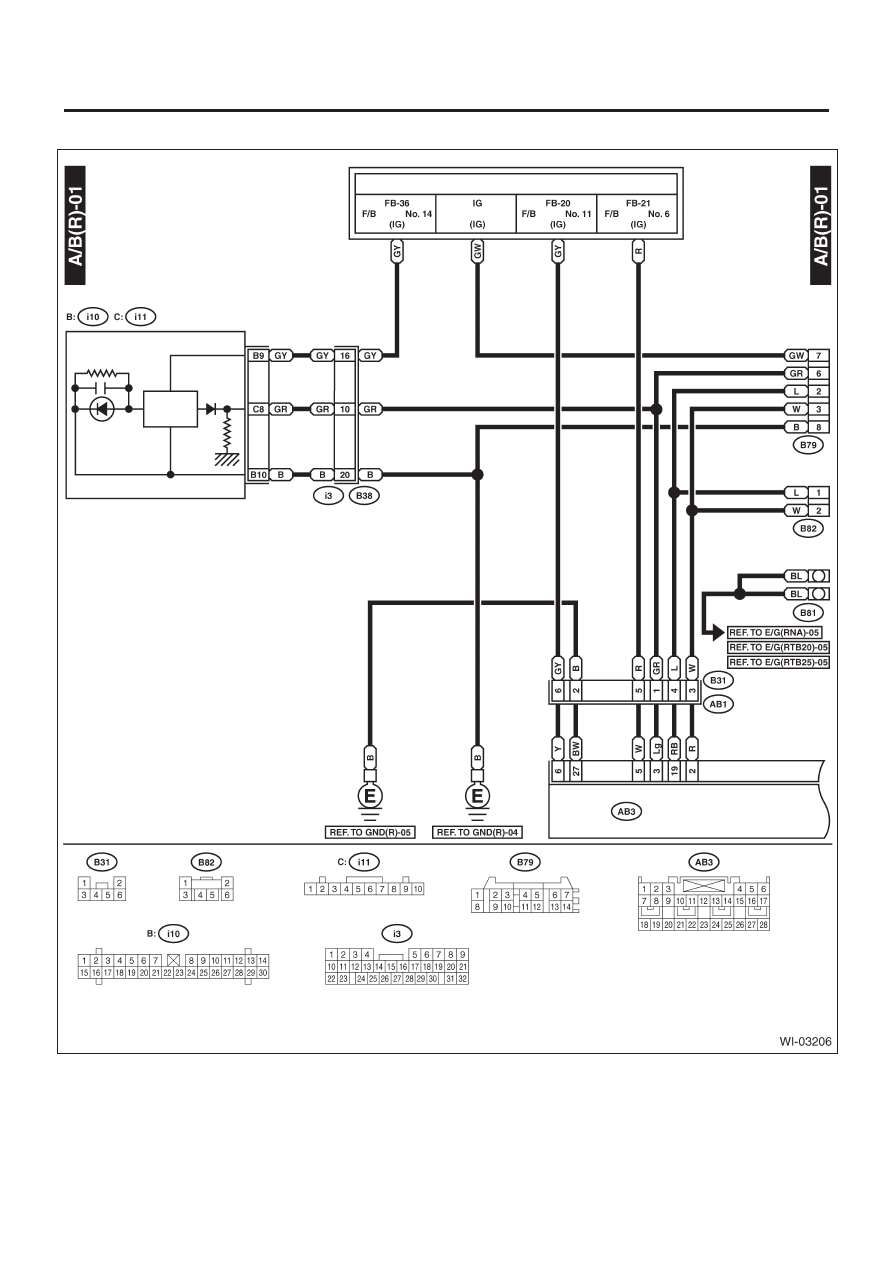

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-24

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. МОДЕЛЬ RHD

Комбинационный
прибор

Ограничительный
коннектор

Диагностический
коннектор

Диагностическая

клемма

Модуль управления
подушкой безопасности

Предупреждающий
светодиод подушек
безопасности

Цепь подушки
безопасности

Реле зажигания

К проводке питания

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

желтый

желтый

черный

зеленый

серый

зеленый

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-25

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Передний левый вспомогательный датчик

Передний правый вспомогательный датчик

Модуль управления подушкой безопасности

Надуватель (сторона водителя)

желтый

черный

желтый

желтый

желтый

желтый

желтый

Надуватель (сторона пассажира)

Рулевой поворотный
соединитель
