ОБЩЕЕ ОПИСАНИЕ

АВ-18

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

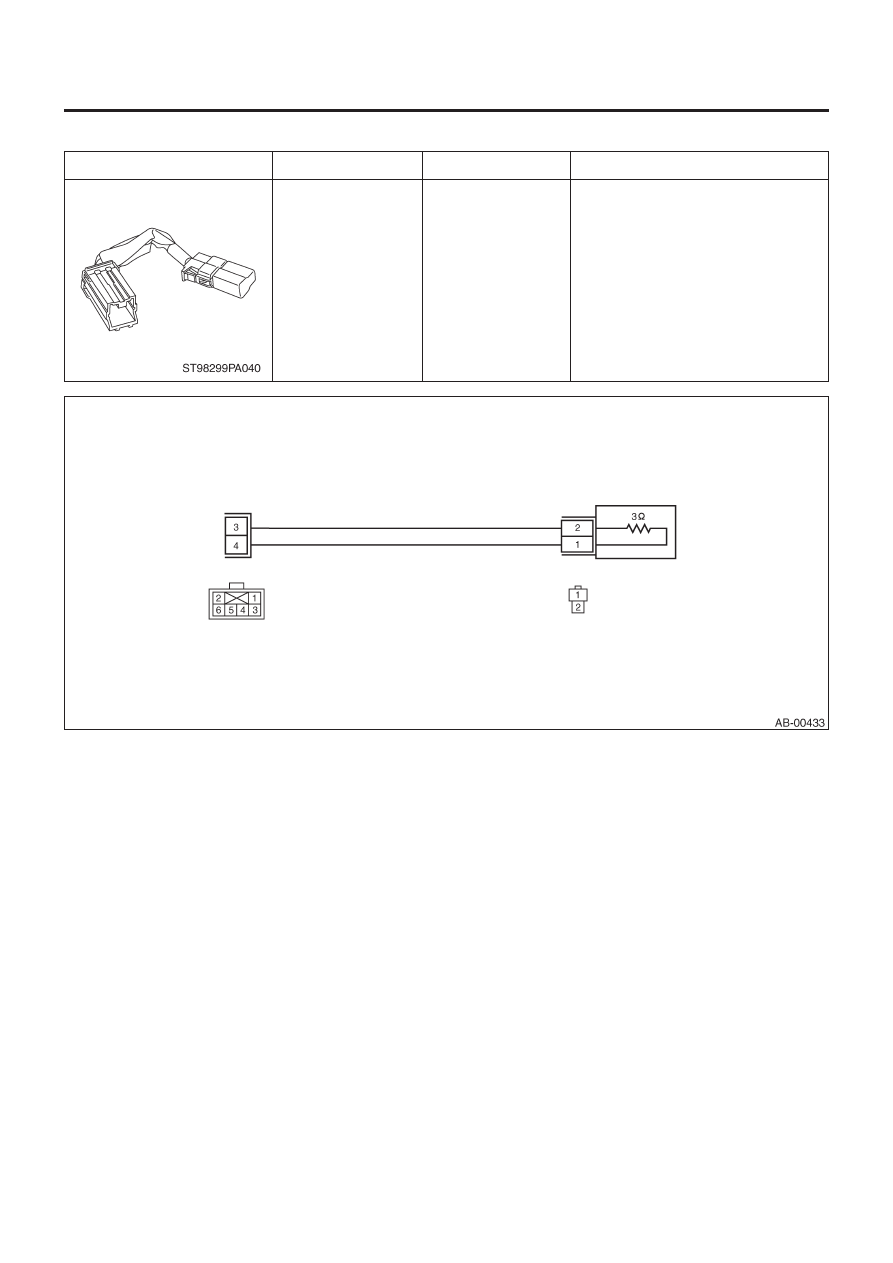

• РЕЗИСТОР ПОДУШКИ БЕЗОПАСНОСТИ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299PA040

РЕЗИСТОР ПОДУШКИ
БЕЗОПАСНОСТИ

Используется при замене модуля
подушки безопасности, значение
сопротивления которого такое же,
как у модуля подушки безопасности.

ОПИСАНИЕ

ПОМЕТКИ

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

АВ-19

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

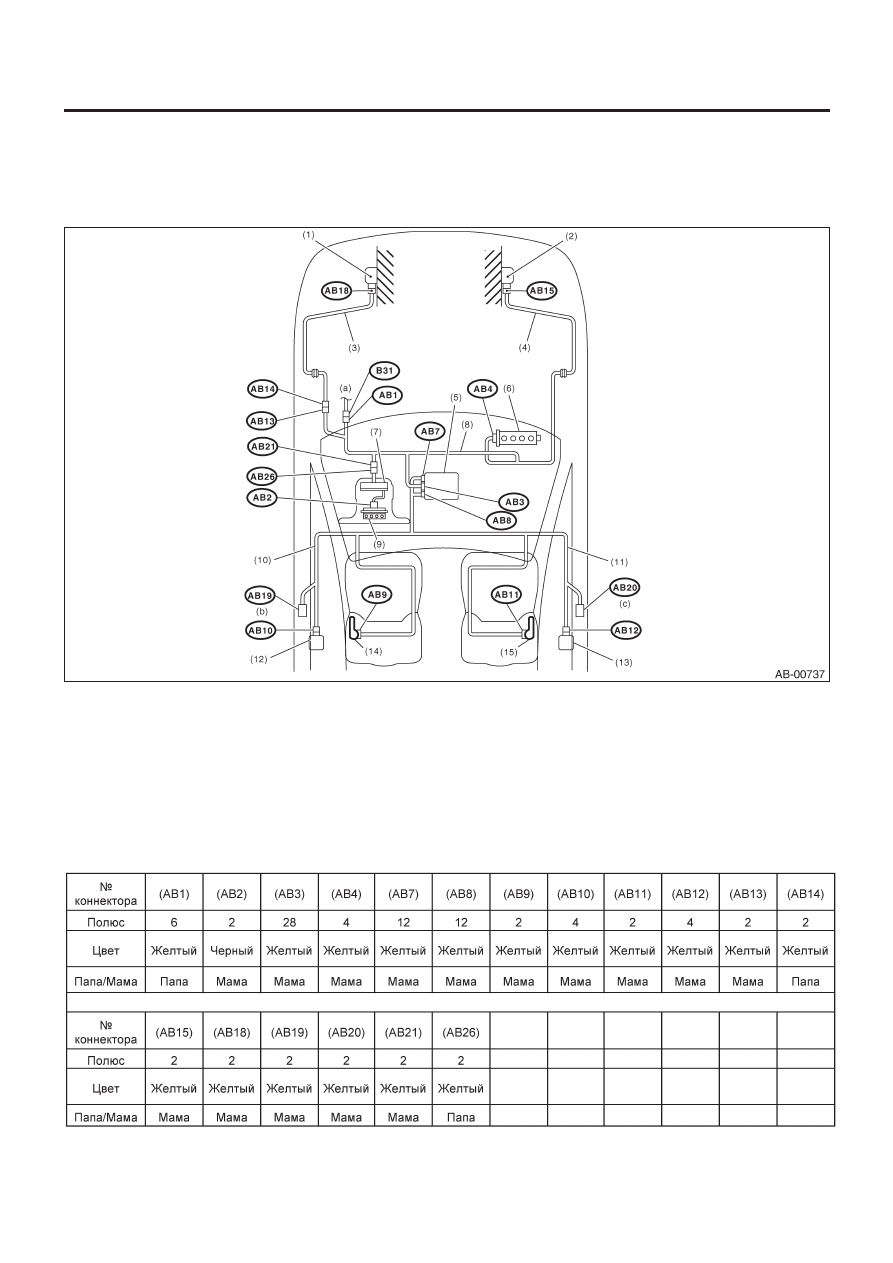

4. Местонахождение электрических компонентов

A:  МЕСТОНАХОЖДЕНИЕ

1.  МОДЕЛЬ LHD

(1) Передний вспомогательный датчик (LH)
(2) Передний вспомогательный датчик (RH)
(3) Проводка переднего вспомогательного

датчика (LH)

(4) Проводка переднего вспомогательного

датчика (RH)

(5) Модуль управления подушками

безопасности со встроенным датчиком
безопасности и электричества

(6) Надуватель подушки безопасности

пассажира

(7) Поворотный соединитель
(8) Главная проводка подушек безопасности
(9) Надуватель подушки безопасности

водителя

(10) Проводка боковой подушки

безопасности (LH)

(11) Проводка боковой подушки

безопасности (RH)

(12) Датчик боковой подушки

безопасности (LH)

(13) Датчик боковой подушки

безопасности (RH)

(14) Надуватель боковой подушки

безопасности (LH)

(15) Надуватель боковой подушки

безопасности (RH)

(a) К кузовной проводке

(b) К предварительному натяжителю

ремней (LH)

(c) К предварительному натяжителю

ремней (RH)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

АВ-20

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

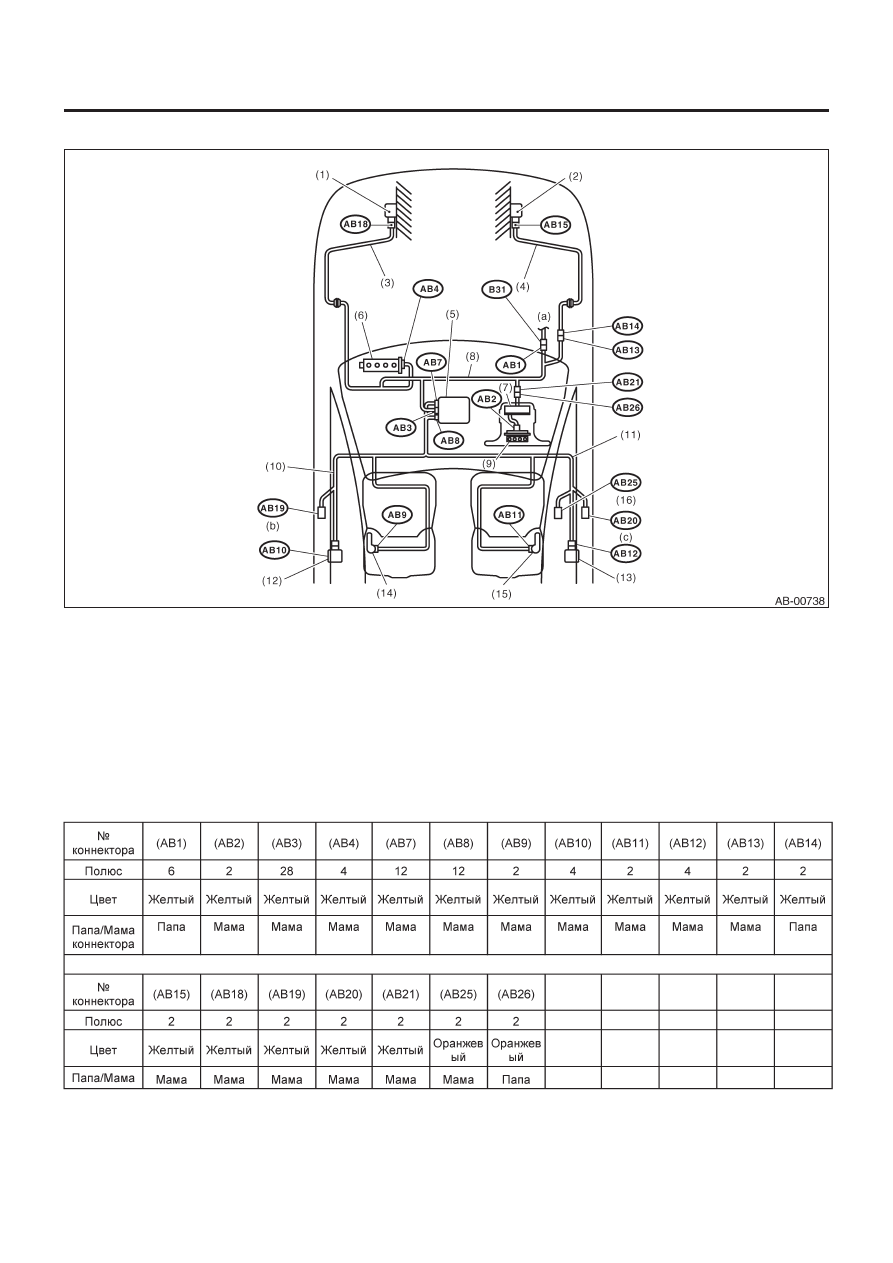

2.  МОДЕЛЬ RHD

(1) Передний вспомогательный датчик (LH)
(2) Передний вспомогательный датчик (RH)
(3) Проводка переднего вспомогательного

датчика (LH)

(4) Проводка переднего вспомогательного

датчика (RH)

(5) Модуль управления подушками

безопасности со встроенным датчиком
безопасности и электричества

(6) Надуватель подушки безопасности

пассажира

(7) Поворотный соединитель
(8) Главная проводка подушек безопасности
(9) Надуватель подушки безопасности

водителя

(10) Проводка боковой подушки

безопасности (LH)

(11) Проводка боковой подушки

безопасности (RH)

(12) Датчик боковой подушки

безопасности (LH)

(13) Датчик боковой подушки

безопасности (RH)

(14) Надуватель боковой подушки

безопасности (LH)

(15) Надуватель боковой подушки

безопасности (RH)

(16) Поясной предварительный натяжитель

(a) К кузовной проводке

(b) К предварительному натяжителю

ремней (LH)

(c) К предварительному натяжителю

ремней (RH)

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-21

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

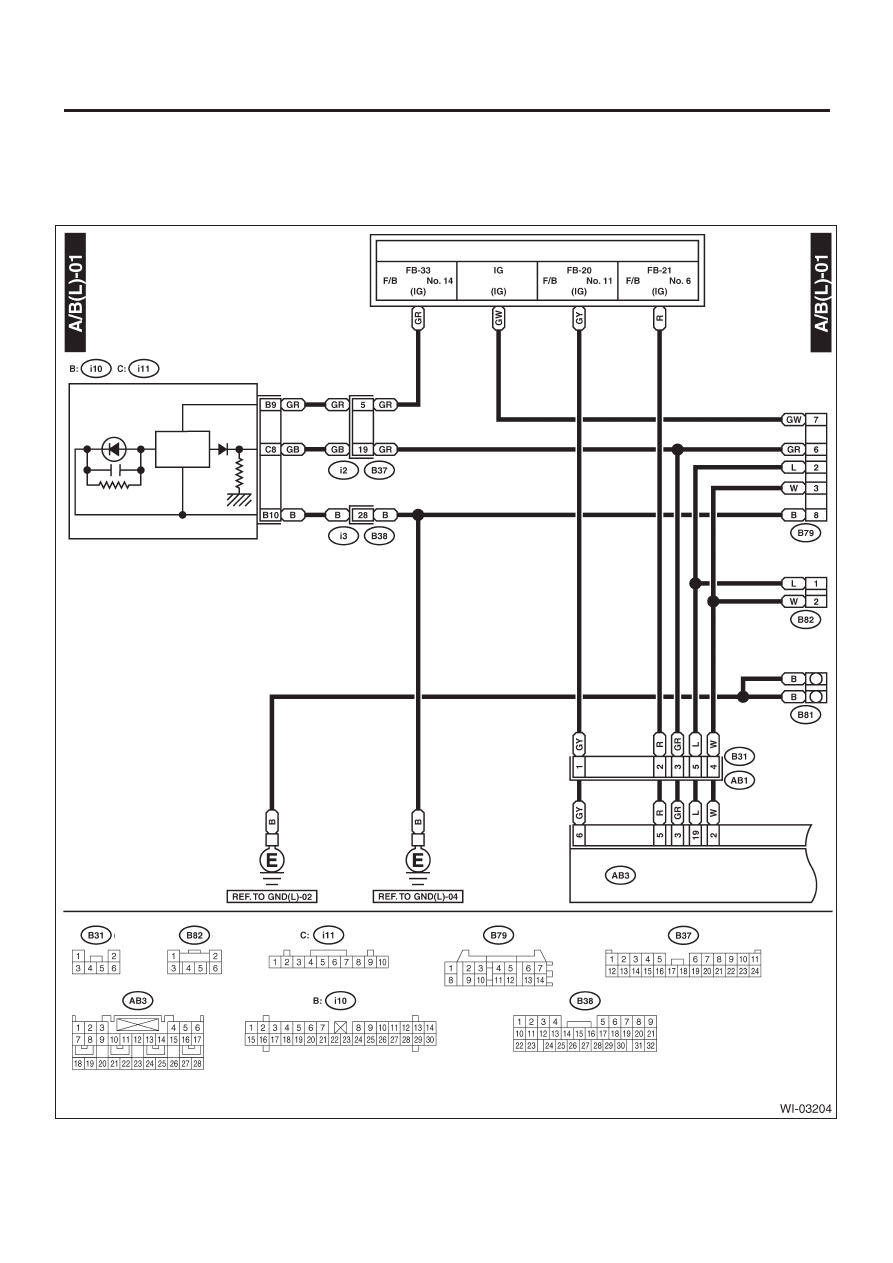

5. Сигнал I/O модуля управления подушкой безопасности

A: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

Комбинационный
прибор

Ограничительный
коннектор

Диагностический
коннектор

Диагностическая

клемма

Модуль управления
подушкой безопасности

Предупреждающий
светодиод
подушек
безопасности

Цепь подушки
безопасности

Реле зажигания

К проводке питания

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

желтый

желтый

черный

зеленый

серый

зеленый
