1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Коннектор подушек безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.  Места проверки после столкновения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

4.  Модуль подушки безопасности водителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

5.  Модуль подушки безопасности пассажира  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.  Модуль боковой подушки безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

7.  Модуль управления подушками безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

8.  Датчик боковой подушки безопасности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

9.  Поворотный соединитель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

10.  Передний вспомогательный датчик . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

11.  Утилизация модуля подушек безопасности (раскрытие в автомобиле)  . . . . . . . . . . . . . . . . . . . .22

12.  Утилизация модуля подушек безопасности (раскрытие после снятия с автомобиля) . . . . . . . . .26

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

Стр.

АВ

ОБЩЕЕ ОПИСАНИЕ

АВ-2

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

1. Общее описание

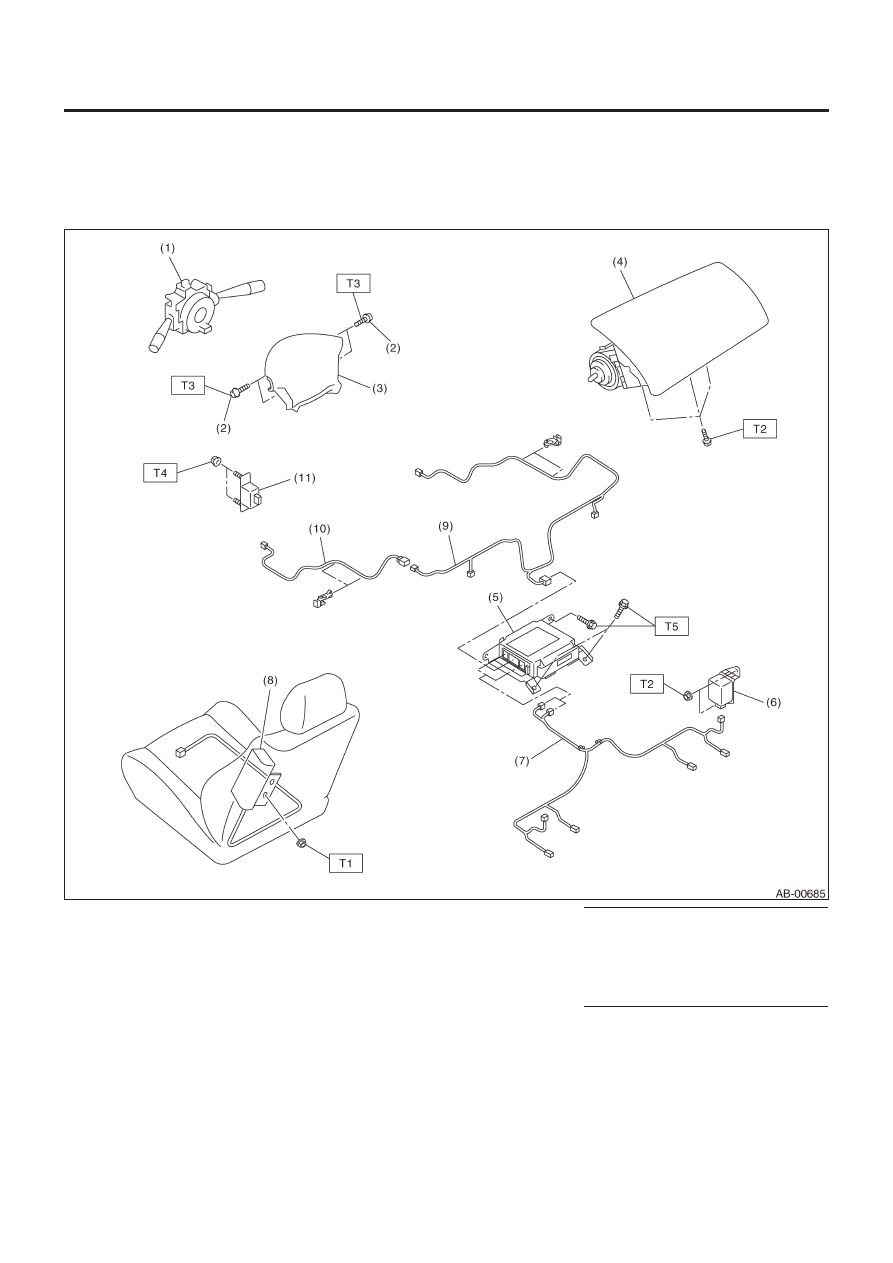

A: КОМПОНЕНТ

1. ПОДУШКА БЕЗОПАСНОСТИ SRS

(1) Комбинированный переключатель с по-

воротным соединителем

(2) Болт T30 TORX®
(3) Устройство модуля подушки

безопасности (водителя)

(4) Устройство модуля подушки

безопасности (пассажира)

(5) Модуль управления подушками

безопасности

(6) Датчик боковой подушки безопасности
(7) Задний пучок проводки
(8) Модуль боковой подушки безопасности
(9) Пучок проводки CTR
(10) Передний пучок проводки
(11) Передний вспомогательный датчик

Момент затяжки: Н•м (кгс-м, ft-lb)
T1:   5.9 (0.59, 4.4)
T2:   7.4 (0.75, 5.4)
T3:   10 (1.0, 7.2)
T4:   20 (2.0, 14.5)
T5:   25 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

АВ-3

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

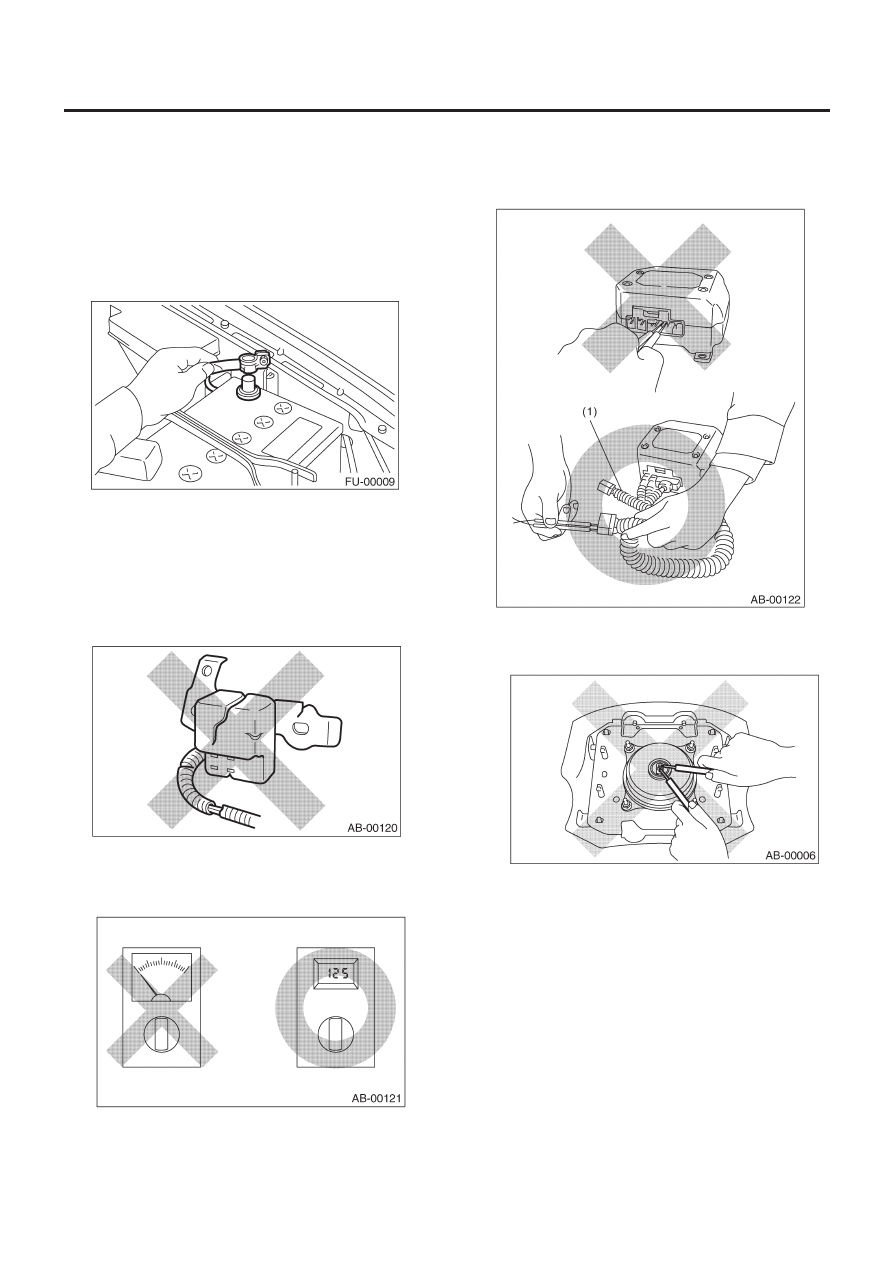

B: ОСТОРОЖНО

• При техобслуживании машины не забудьте установить пе-
реключатель зажигания в положение OFF,  отсоединить ка-
бель заземления от аккумулятора и подождать не менее 20
секунд, прежде чем приступить к работе.
• Система подушек безопасности работает от резервного
источника питания. Если приступить к обслуживанию систе-
мы подушек безопасности в течение 20 секунд после отсо-
единения кабеля заземления, может произойти ее наполне-
ние воздухом.

• Если загорается сигнальная лампочка системы подушек
безопасности, немедленно отремонтируйте автомобиль. По-
душки безопасности или устройство предварительного натя-
жения ремня могут наполняться воздухом неправильно или
вообще не надуваться при столкновении.
• Если датчики, модуль системы подушек, модуль управле-
ния системы подушек безопасности, устройство предвари-
тельного натяжения и электропроводка деформированы или
неисправны, замените их новыми компонентами.

• При проверке системы подушек безопасности следует ис-
пользовать цифровой тестер цепи.
Бесконечно малый электрический ток в аналоговом тестере це-
пи может привести к неправильному срабатыванию подушек.

• При проверке используйте тестовую электропроводку (1).
Нельзя подсоединять щуп тестера прямо к любой клемме со-
единителя системы подушек. Повреждение в клемме соеди-
нителя может привести к неправильному срабатыванию по-
душек.

• Нельзя проверять непрерывность цепи модулей системы
подушек для водителя, пассажира или боковой системы, или
устройства предварительного натяжения.
