Subaru Forester (2004 год). Руководство - часть 690

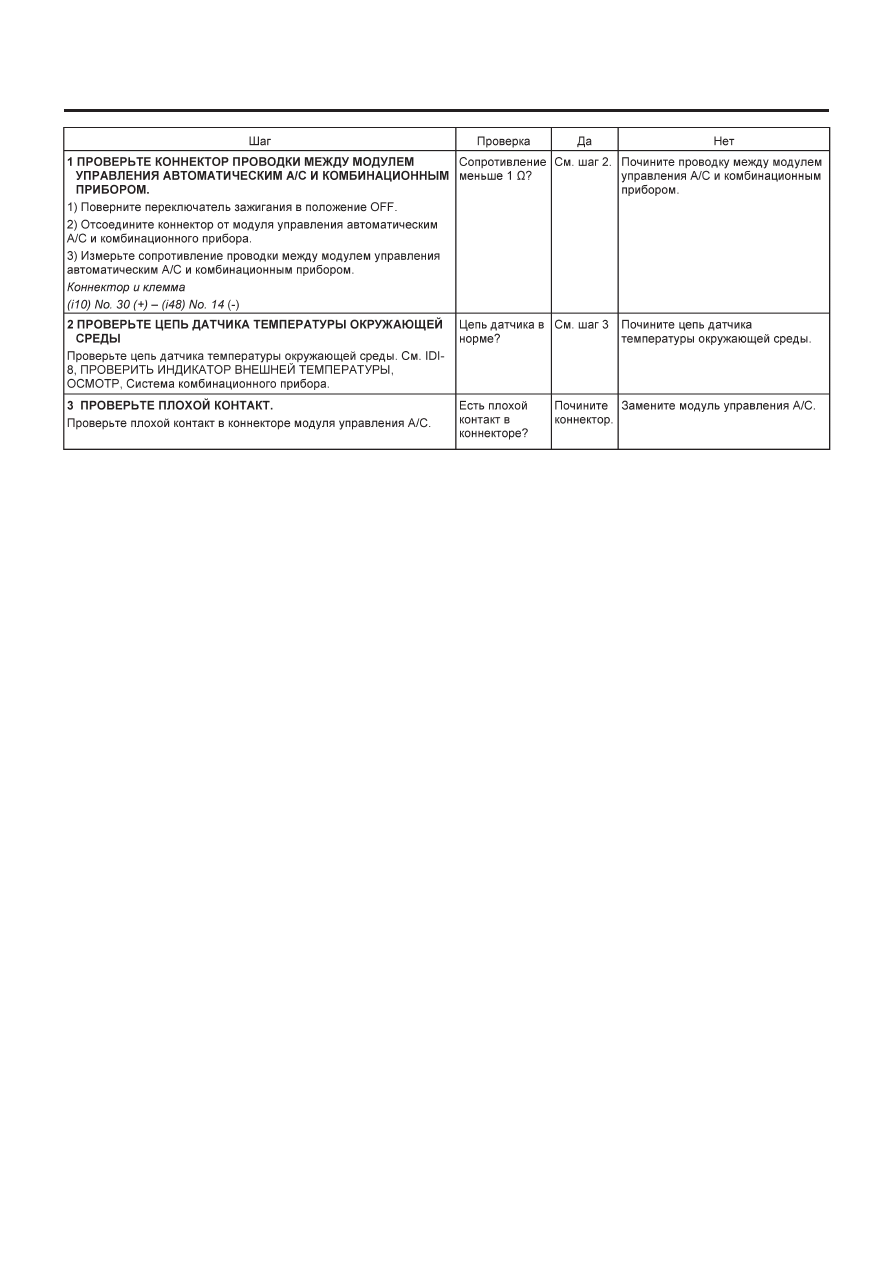

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

АС-34

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

АС-35

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

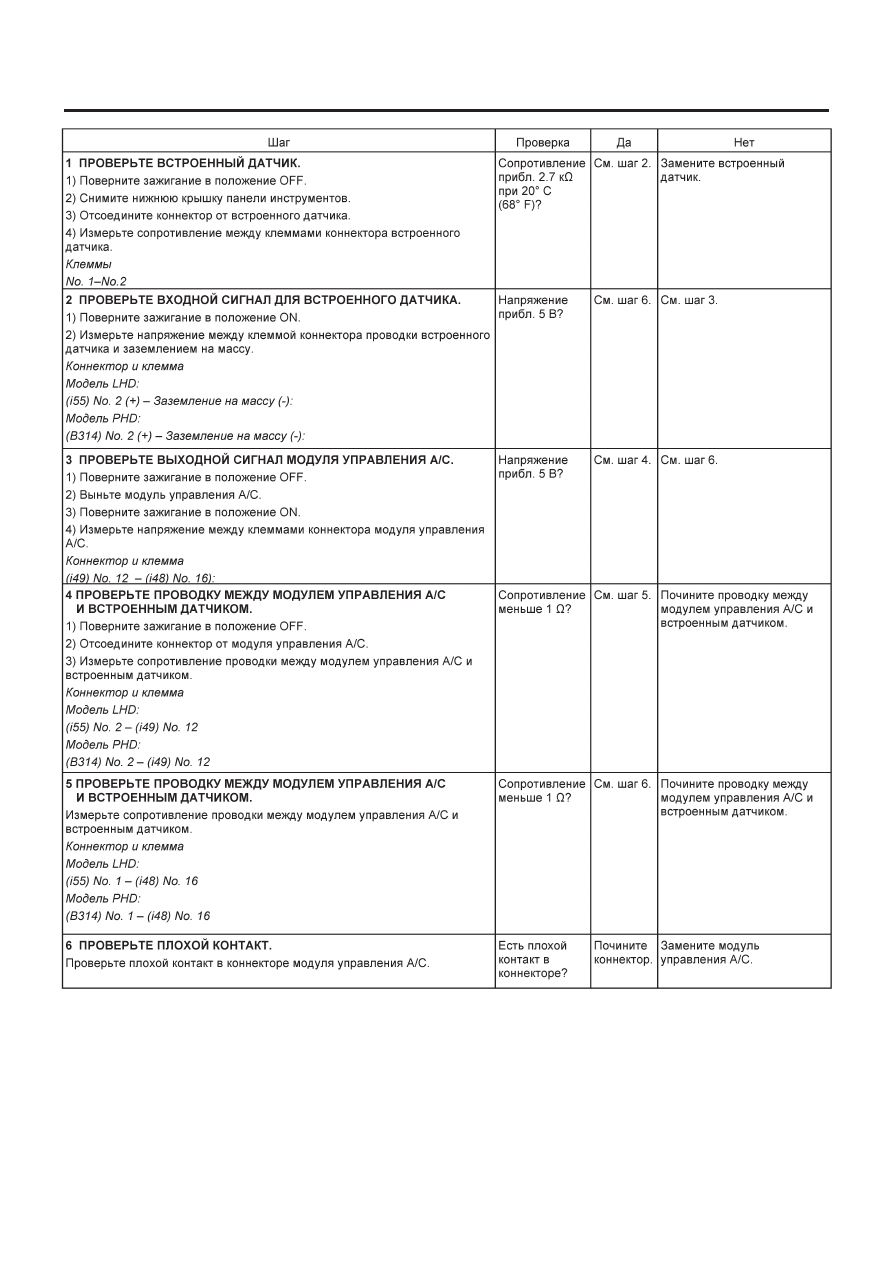

B:  ДАТЧИК ТЕМПЕРАТУРЫ ВНУТРИ АВТОМОБИЛЯ

СИМПТОМ НЕПОЛАДКИ:
• При установке переключателя AUTO в положение ВКЛ скорость вентилятора наддува, режим выходного и входного отверстий
не изменяются.
• В самодиагностике указывается неполадка, относящаяся к датчику температуры окружающей среды.

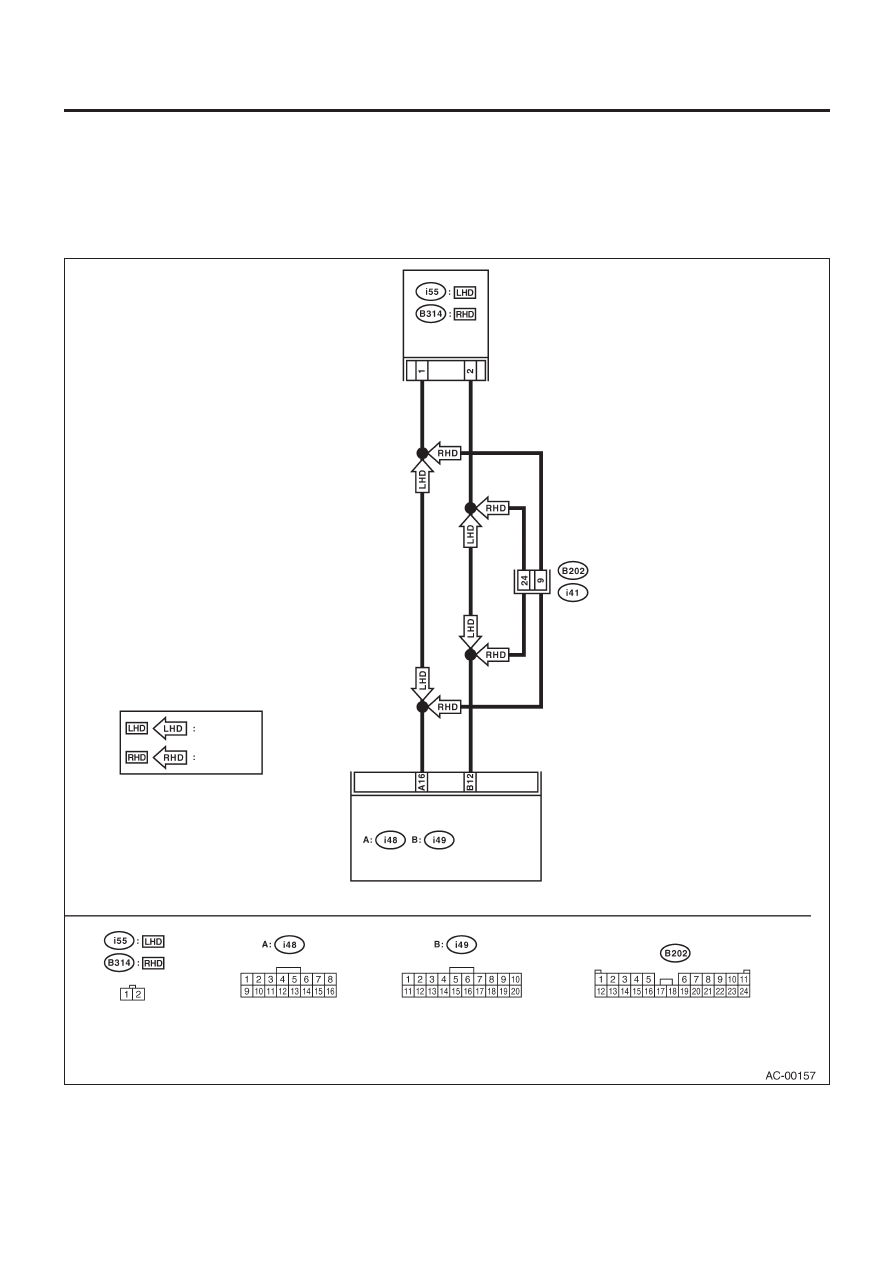

ДИАГРАММА ПРОВОДКИ:

Модель
LHD
Модель
RHD

Встроенный датчик
внутри автомобиля

Модуль
управления
автоматиче-
ским А/С

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

АС-36

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ДАТЧИКОВ

АС-37

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

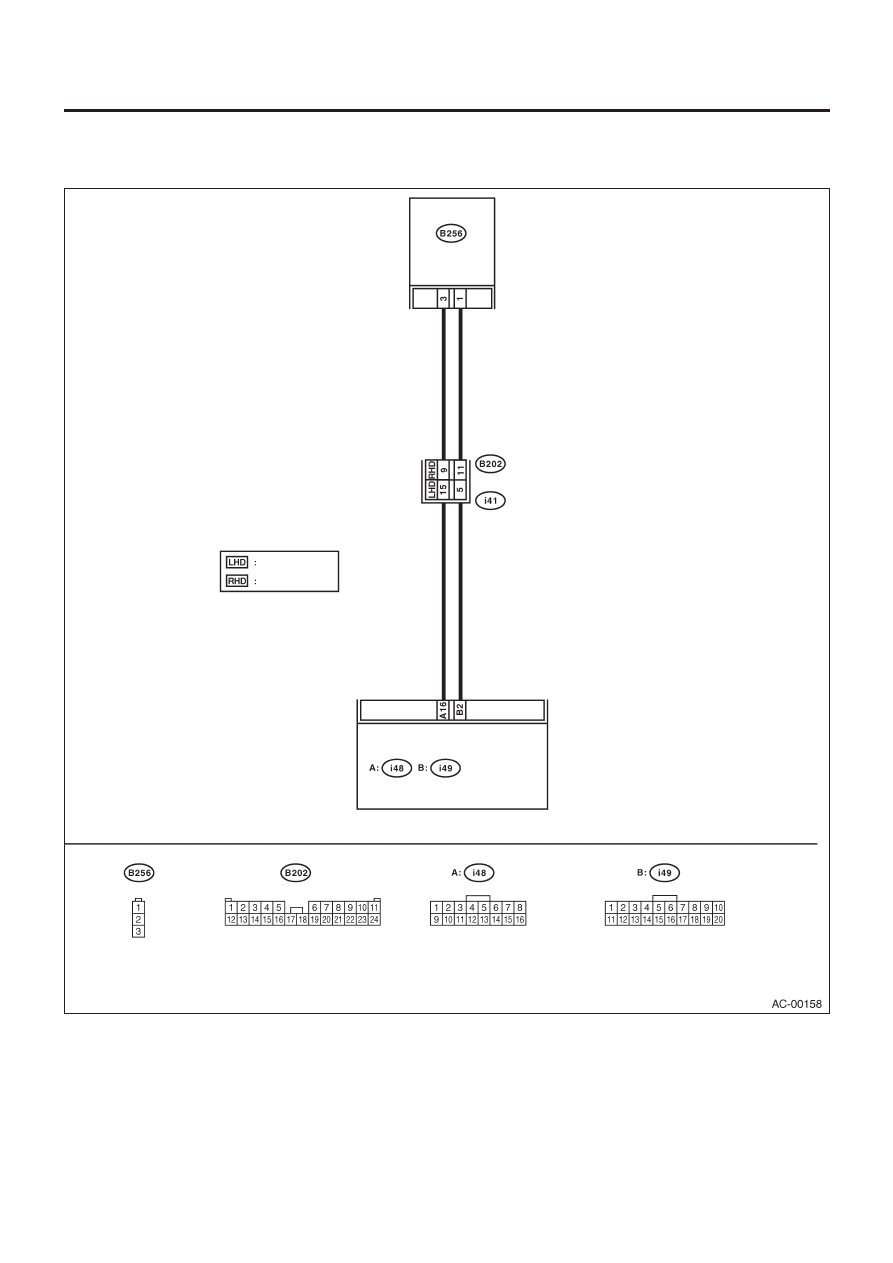

C: ДАТЧИК ИСПАРИТЕЛЯ

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Датчик

испарителя

Модуль
управления
автоматиче-
ским А/С
