ПЕДАЛЬ ТОРМОЗА

BR-50

ТОРМОЗА

18. Педаль тормоза

A:  ДЕМОНТАЖ

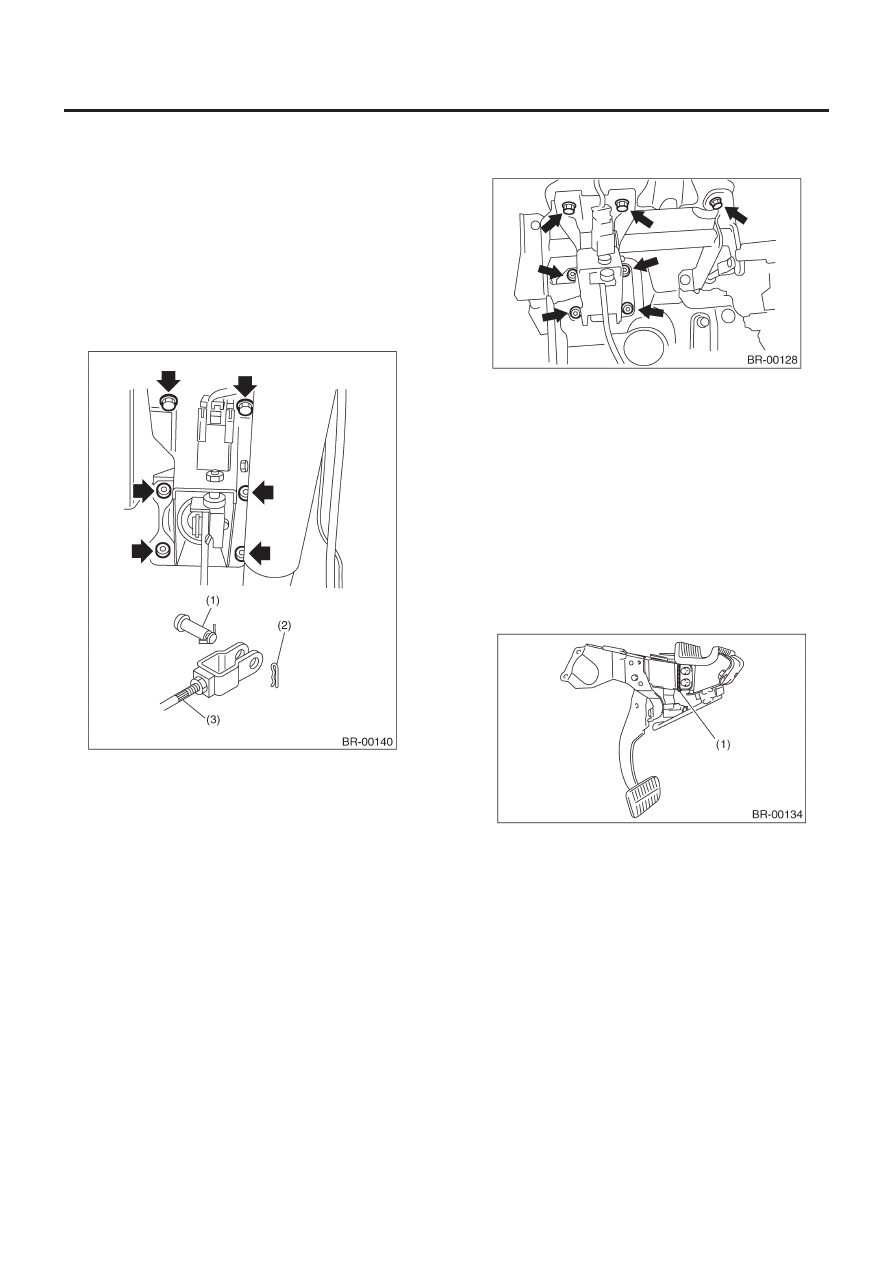

1. МОДЕЛЬ LHD AT

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов.
3) Снимите штифт, крепящий педаль тормоза к рабочему
штоку усилителя тормозов. Также отсоедините коннектор пе-
реключателя стоп-сигналов.
4) Снимите два болта и четыре гайки, крепящие педаль тор-
моза к педали.

(1) Штифт
(2) Обжимочный фиксатор
(3) Рабочий шток

2. МОДЕЛЬ LHD МT

1) Снимите рулевые болты
2) Поднимите автомобиль на лебедке и снимите два болта,
крепящих рулевое устройство к нижней части кузова.
3) Опустите автомобиль на землю.
4) Снимите нижнюю крышку панели инструментов.
5) Отсоедините следующие детали от кронштейна педали:
• Рабочий шток усилителя тормозов
• Электрические коннекторы (для переключателя стоп-сиг-
налов и т.д.)
6) Снимите штифт, крепящий рычаг к нажимной штанге.
7) Снимите гайку, крепящую главный цилиндр сцепления.

8) Снимите рулевое устройство.
9) Снимите педаль акселератора.
10) Снимите болты и гайки, крепящие кронштейн педали.

3.  МОДЕЛЬ RHD

ПРИМЕЧАНИЕ
Педаль тормоза не подлежит разборке. Однако, если демон-
таж необходим для замены, выполните следующее.

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов.
3) Придержите кронштейн педали тормоза (переднюю часть)
с помощью проволоки.

ПРИМЕЧАНИЕ
Во избежание отклонения оси педали тормоза при открывании
кронштейна, удерживайте кронштейн с помощью проволоки.
Не перетягивайте проволоку.

(1) Проволока.

ТОРМОЗНАЯ ТРУБКА

BR-51

ТОРМОЗА

4) Снимите болты, крепящие правую и левую часть кронштей-
на педали тормоза (передняя часть).

5) Снимите четыре болты, крепящих кронштейн педали тор-
моза (задняя сторона).

6) Снимите гайки, крепящие кронштейн педали сцепления
(передняя сторона).

7) Снимите педаль тормоза.

ПРИМЕЧАНИЕ
Во время демонтажа педали не отгибайте кронштейн.

B:  УСТАНОВКА

1) Установите в обратном порядке.

ОСТОРОЖНО:
• В случае повреждения зажима троса замените его на
новый
• Не забывайте закрывать внешний конец троса чехлом.
• Не перегибайте трос акселератора.
• Всегда используйте новые штифты.

2) Отрегулируйте педаль сцепления <См.CL-37, РЕГУЛИРОВ-
КА, Педаль сцепления.>
3) После установки проверьте педаль тормоза <См. BR-52,
ОСМОТР, Педаль тормоза.>

C:  РАЗБОРКА

1.  МОДЕЛЬ LHD АТ

1) Снимите переключатель стоп-сигналов. <См. BR-54, ДЕ-
МОНТАЖ, Переключатель стоп-сигналов.>
2) Открутите болт и снимите педаль тормоза.

3) Снимите втулку, расширитель и пружину.

(1) Заглушка
(2) Ограничитель
(3) Педаль тормоза
(4) Пружина педали тормоза

4) Снимите накладку педали тормоза.

ТОРМОЗНАЯ ТРУБКА

BR-52

ТОРМОЗА

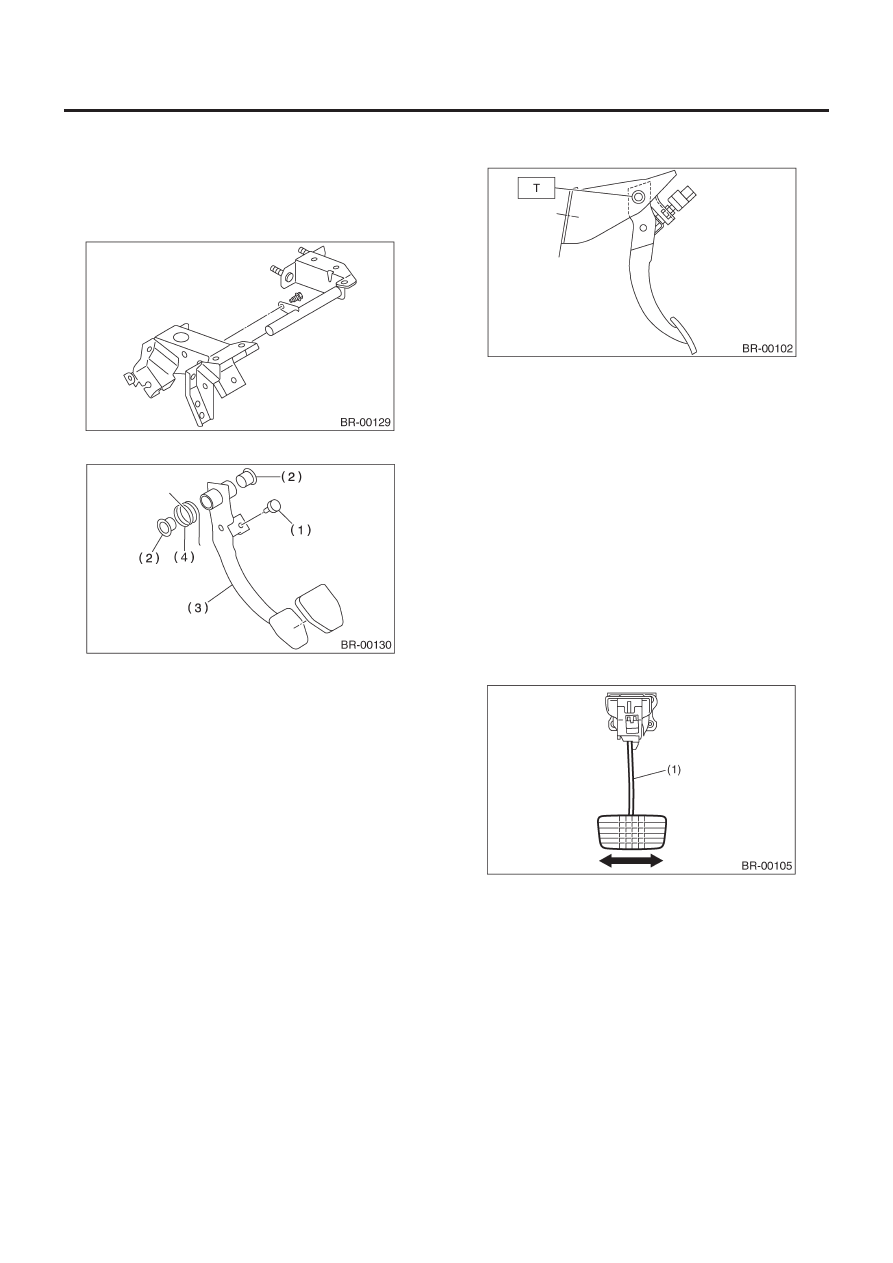

2.  МОДЕЛЬ LHD MT

1) Снимите переключатель стоп-сигналов. <См. BR-54, ДЕ-
МОНТАЖ, Переключатель стоп-сигналов.>
2) Снимите педаль сцепления. <См. CL-36, РАЗБОРКА, Пе-
даль сцепления.>
3) Снимите кронштейн главного цилиндра сцепления.

4) Снимите втулку, пружину и ограничитель.

(1) Ограничитель
(2) Втулка
(3) Педаль тормоза
(4) Пружина педали тормоза

5) Снимите накладку педали тормоза.

D: СБОРКА

1) Временно прикрепите переключатель стоп-сигналов и т.д.
к кронштейну педали.
2) Вычистите внутренние части цилиндров педали сцепления
и педали тормоза, нанесите смазку и установите втулки в ци-
линдры.
3) Выровняйте цилиндры кронштейна педалей, педали сцеп-
ления и педали тормоза, прикрепите возвратную пружину пе-
дали тормоза и пружину снижения усилия педали сцепления
(модель с хилл-холдером), а затем установите болт педали.

ПРИМЕЧАНИЕ:
Перед установкой расширителя прочистите внутренние час-
ти втулок и нанесите смазку.

Момент затяжки:

T: 29 Н•м (3.0 кгс-м, 21.7 ft-lb)

4) После установки педали тормоза на автомобиль отрегули-
руйте положение переключателя стоп-сигналов. <См. BR-54,
РЕГУЛИРОВКА, Переключатель стоп-сигналов.>

E:  ОСМОТР

1) Подвигайте накладки педалей тормоза и сцепления в про-
дольном направлении с усилием около 10 Н (1 кгс, 2 Ib) для
проверки соответствия диапазона отклонения педали специ-
фикациям.

ОСТОРОЖНО:
В случае чрезмерного отклонения замените втулки на
новые.

Отклонение педали тормоза и педали сцепления:

Сервисный предел

5.0 мм (0.197 in) или меньше

• Модель АТ

(1) Педаль тормоза

ТОРМОЗНАЯ ТРУБКА

BR-53

ТОРМОЗА

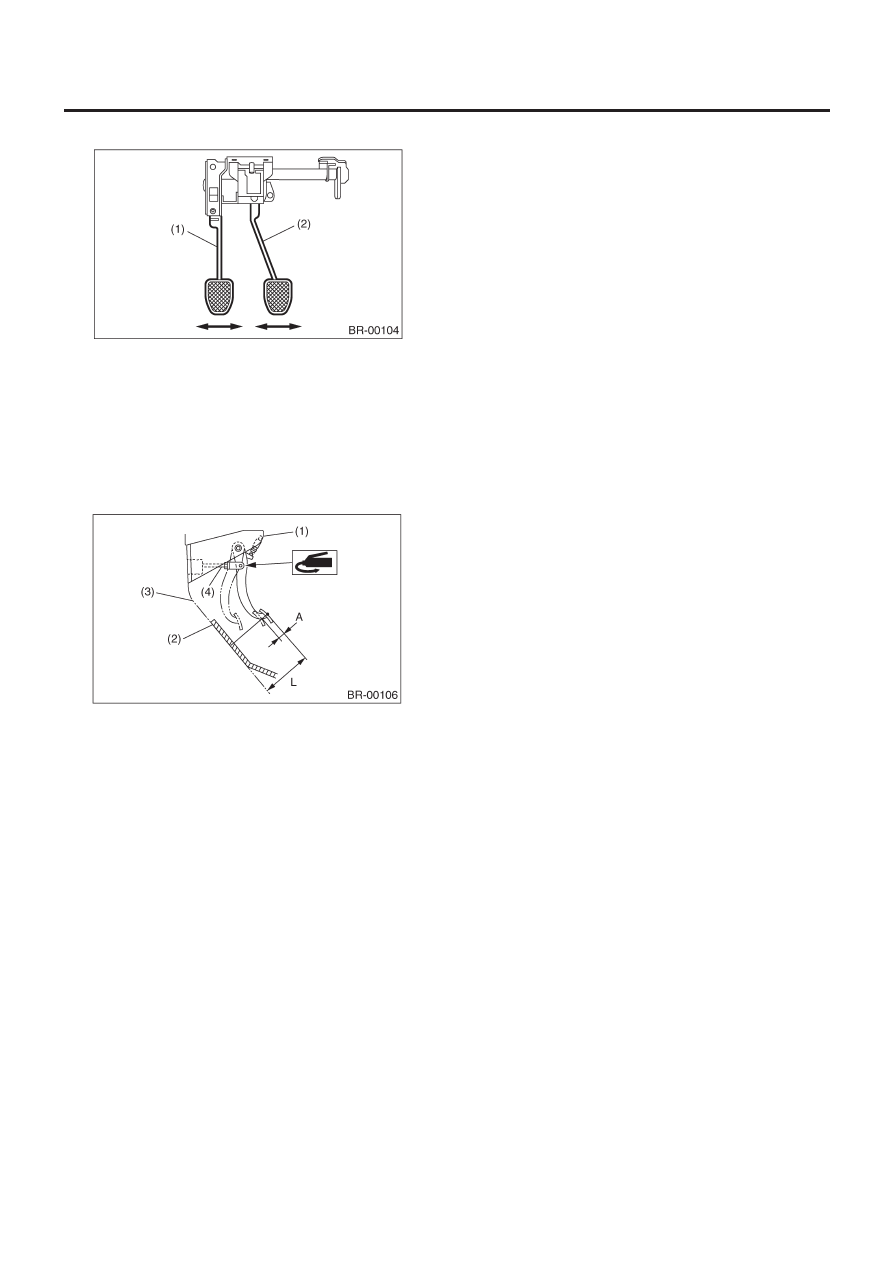

• Модель МТ

(1) Педаль сцепления
(2) Педаль тормоза

2) Проверьте положение накладки педали.

Высота педали: L

148 мм (5.83 in)

Свободный ход педали тормоза: A

1 – 3 мм (0.04 – 0.12 in) При нажатии на накладку
педали тормоза с усилием менее 10 Н (1 кгс)

(1) Переключатель стоп-сигналов
(2) Коврик
(3) Подставка для ног
(4) Рабочий шток усилителя тормозов

3) В случае несоответствия спецификации, отрегулируйте
его посредством регулировки длины рабочего штока усили-
теля тормозов.
