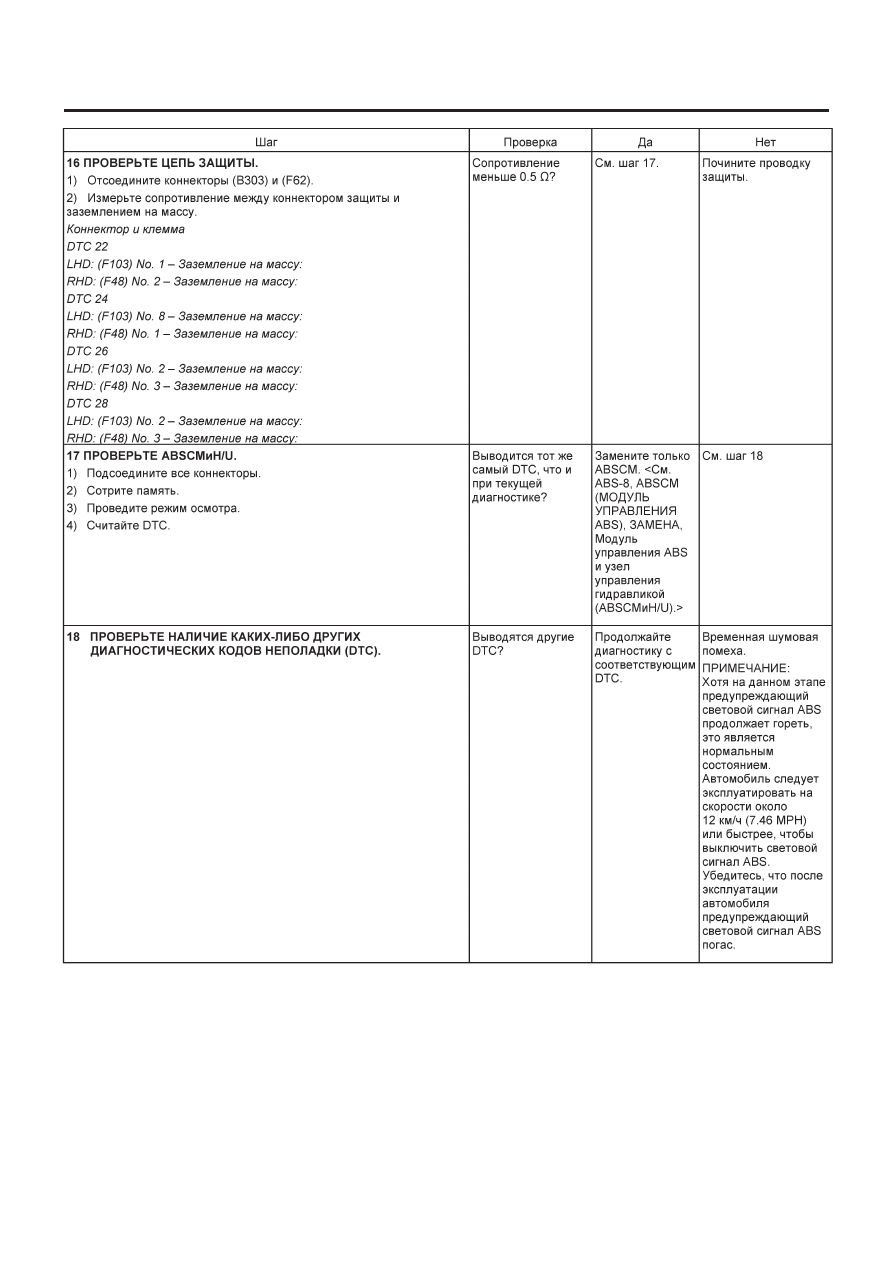

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-60

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-61

ABS (ДИАГНОСТИКА)

M:  DTC 29 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS

(НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА ABS) (ЛЮБОЙ ИЗ ЧЕТЫРЕХ)

ДИАГНОЗ:
• Неисправный сигнал датчика скорости колеса ABS (шум, необычный сигнал и т.д.).
• Неисправное фоническое колесо.
• Колеса крутятся свободно продолжительное время.

СИМПТОМ НЕПОЛАДКИ
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также загорается предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-62

ABS (ДИАГНОСТИКА)

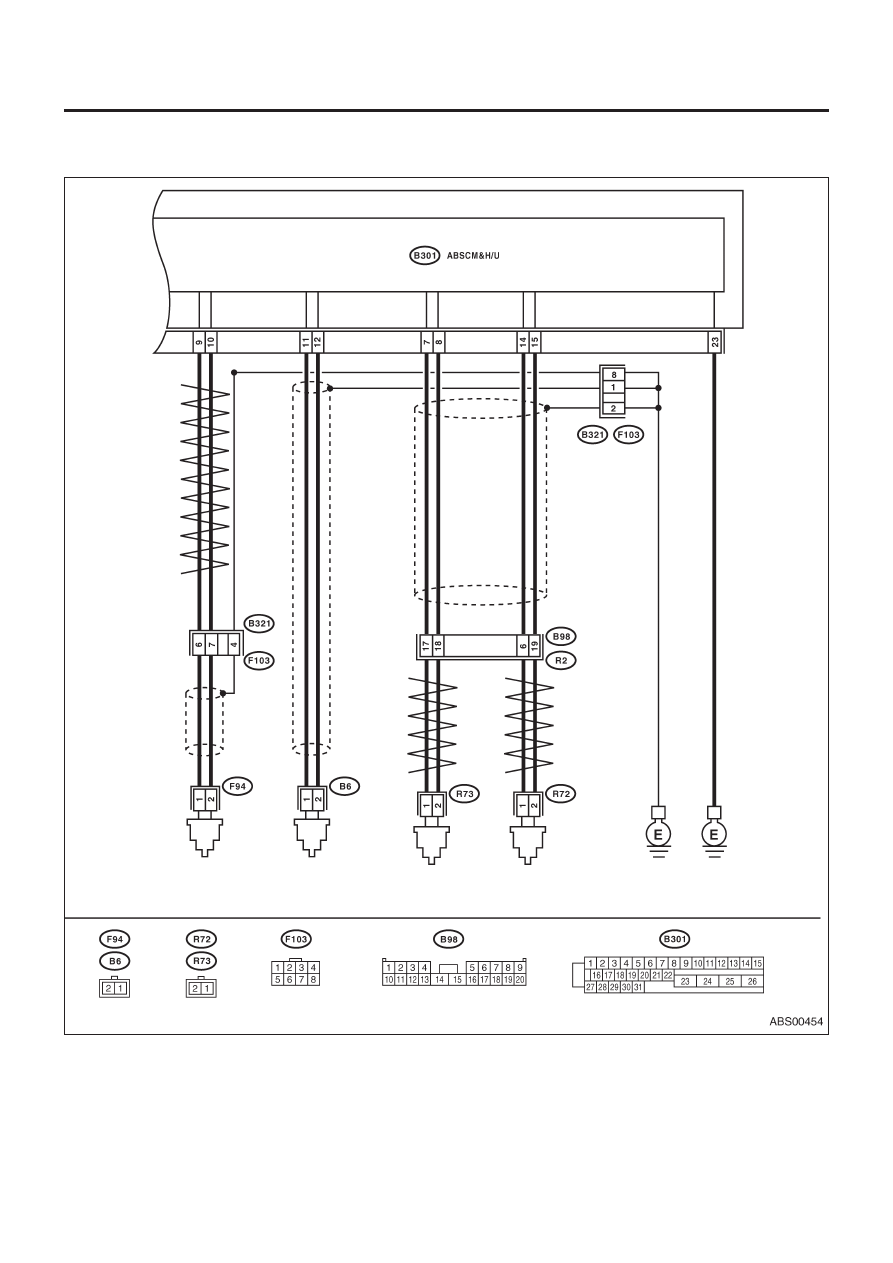

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Перекрученный

провод

Перекрученный

провод

Перекрученный

провод

Передний

датчик

скорости

колеса ABS LH

Передний

датчик

скорости

колеса ABS RH

Задний датчик

скорости

колеса ABS LH

Задний датчик

скорости

колеса ABS RH

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-63

ABS (ДИАГНОСТИКА)

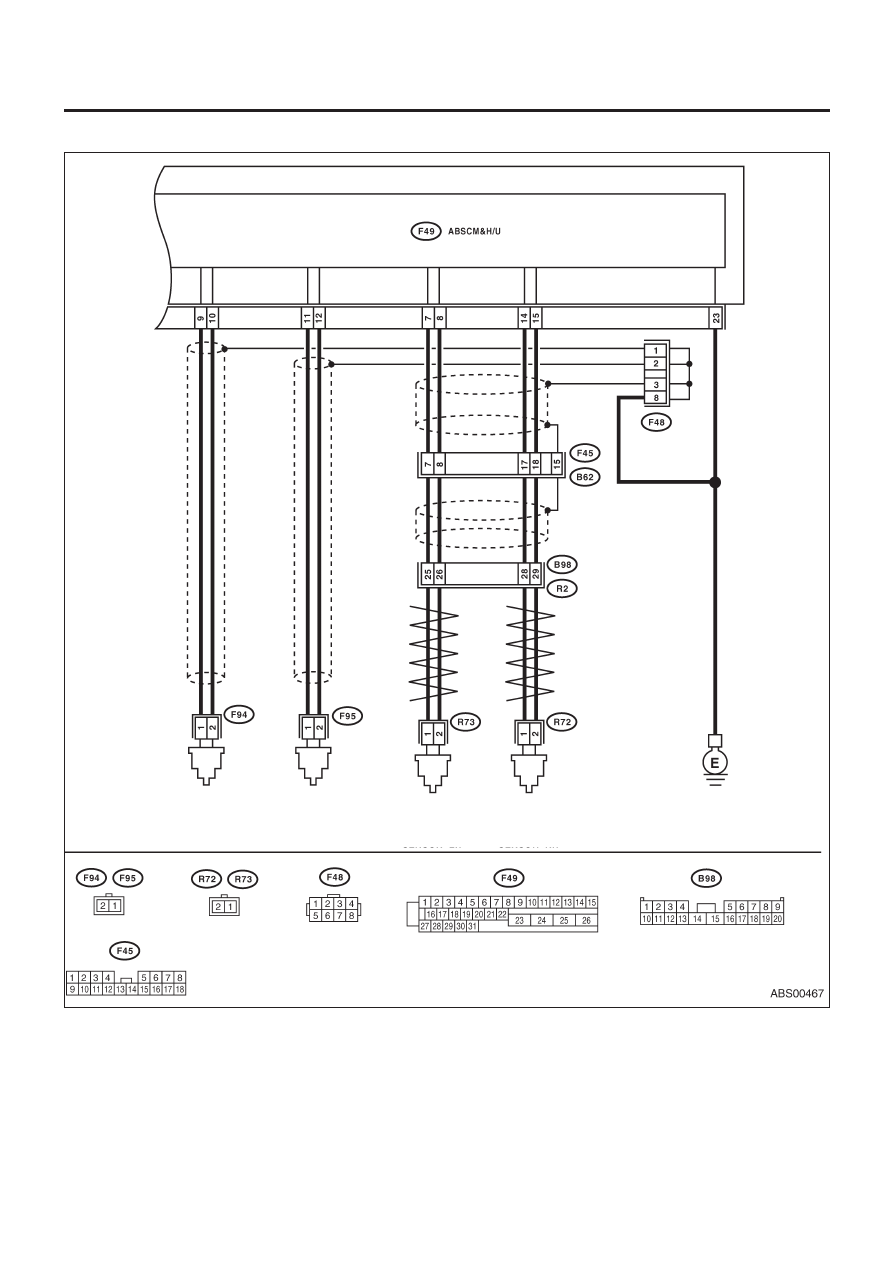

• Модель RHD

Защитный
соединитель-
ный коннектор

Перекрученный

провод

Перекрученный

провод

Передний

датчик

скорости

колеса ABS LH

Передний

датчик

скорости

колеса ABS RH

Задний датчик

скорости

колеса ABS LH

Задний датчик

скорости

колеса ABS RH
