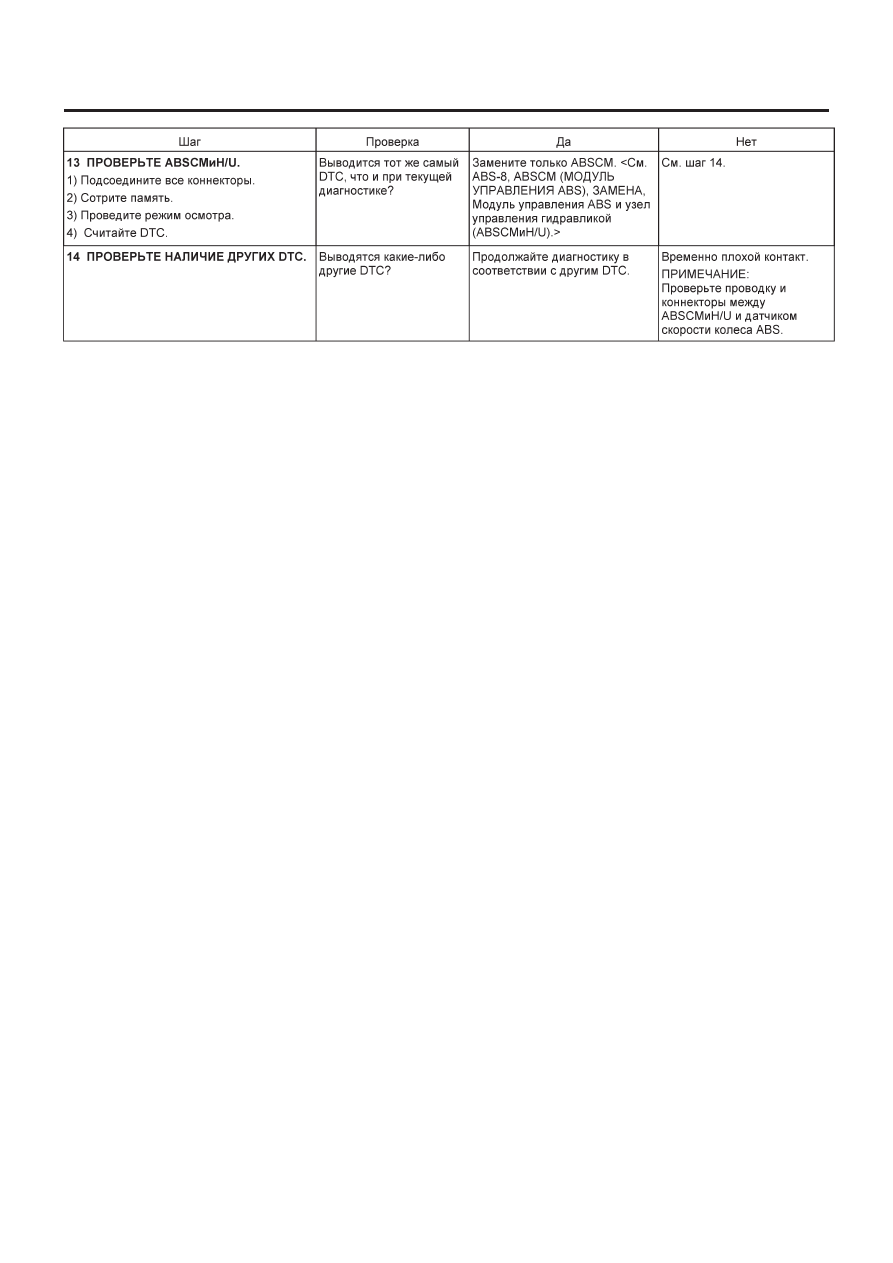

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-52

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-53

ABS (ДИАГНОСТИКА)

I: DTC 22 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА ABS)

(ПЕРЕД RH)

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS-54, DTC 28 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИ-
КА ABS) (ЗАД LH), Процедура диагностики без диагностического кода неполадки (DTC).>

J: DTC 24 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА ABS)

(ПЕРЕД LH)

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS-54, DTC 28 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИ-
КА ABS) (ЗАД LH), Процедура диагностики без диагностического кода неполадки (DTC).>

K:  DTC 26 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА ABS) (ЗАД RH)

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 28. <См. ABS-54, DTC 28 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИ-
КА ABS) (ЗАД LH), Процедура диагностики без диагностического кода неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-54

ABS (ДИАГНОСТИКА)

L:   DTC 28 НЕНОРМАЛЬНЫЙ ДАТЧИК ABS (НЕНОРМАЛЬНЫЙ СИГНАЛ ДАТЧИКА ABS) (ЗАД LH)

ДИАГНОЗ:
• Неисправный сигнал датчика скорости колеса ABS (шум, необычный сигнал и т.д.)
• Неисправный коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
ABS не работает.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-55

ABS (ДИАГНОСТИКА)

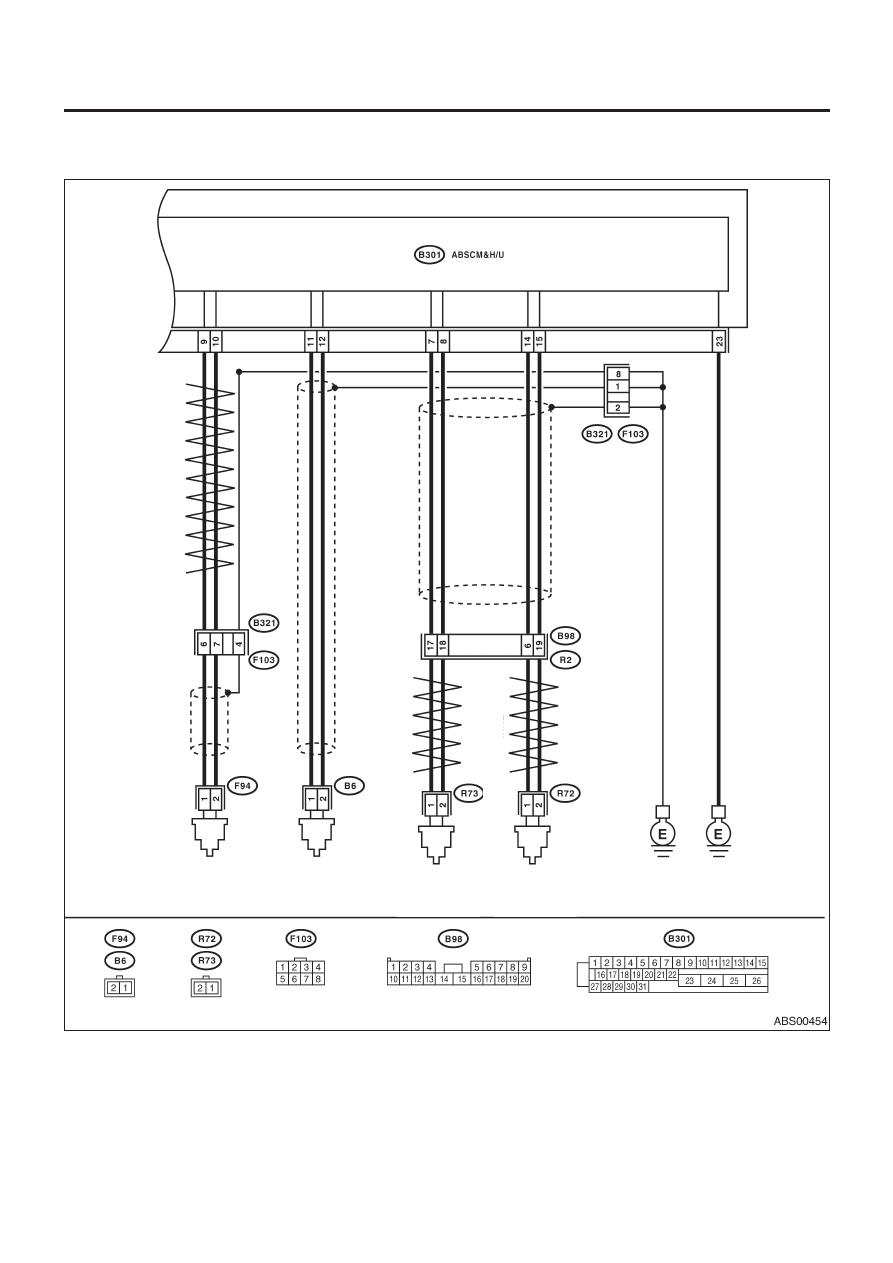

ДИАГРАММА ПРОВОДКИ

• Модель LHD

Перекрученный провод

Перекрученный провод

Перекрученный провод

Передний

датчик

скорости

колеса ABS LH

Передний

датчик

скорости

колеса ABS RH

Задний датчик

скорости

колеса ABS LH

Задний датчик

скорости

колеса ABS RH
