ОБЩЕЕ ОПИСАНИЕ

DS-6

СИСТЕМА ВЕДУЩЕГО ВАЛА

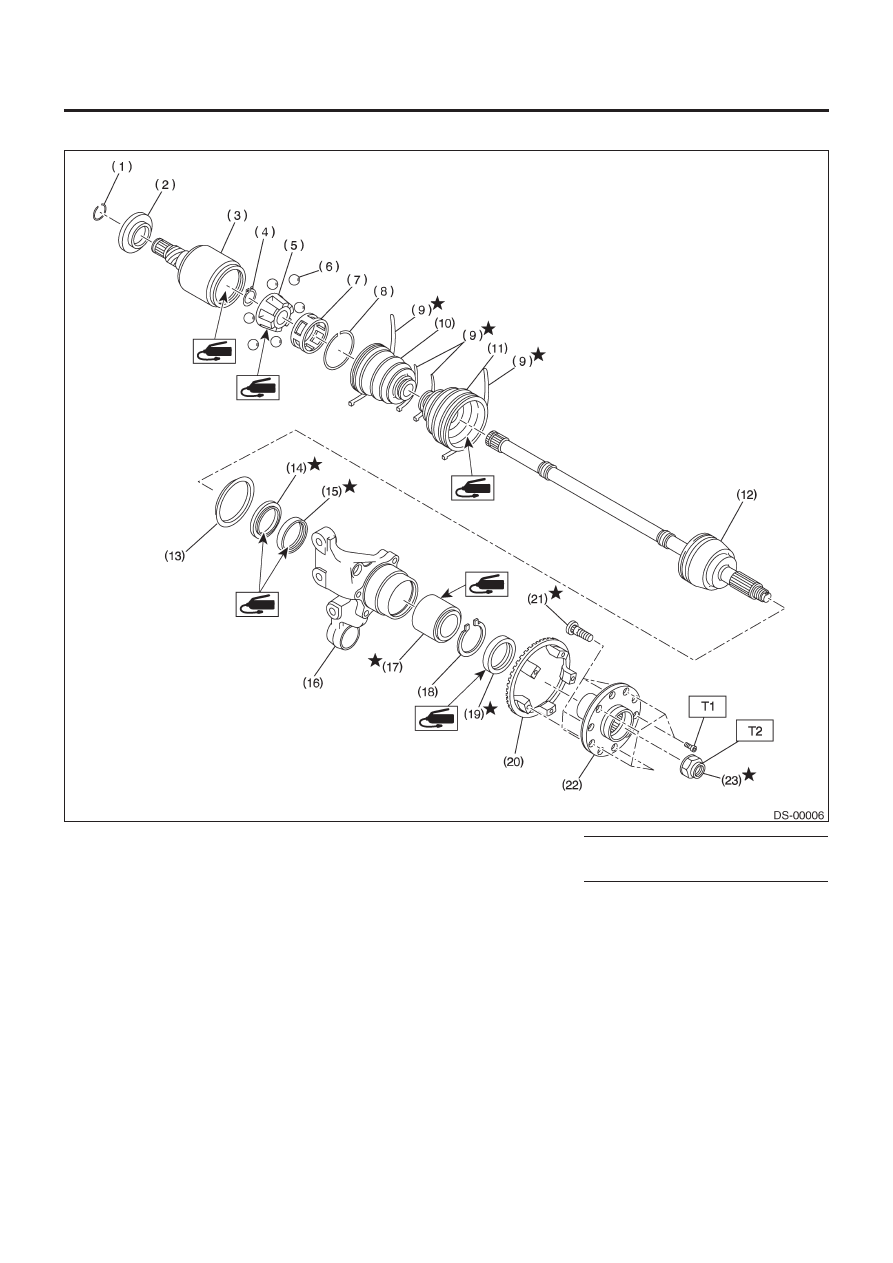

3.  ЗАДНЯЯ ОСЬ

(1) Пружинное кольцо
(2) Лист водоотделителя (DOJ)
(3) Внешнее кольцо (DOJ)
(4) Обжимочное кольцо
(5) Внутреннее кольцо
(6) Шарик
(7) Клетка
(8) Пружинное кольцо
(9) Лента чехла
(10) Чехол (DOJ)
(11) Чехол
(12) Устройство BJ

(13) Лист водоотделителя
(14) Сальник (ВНУТР. № 2)
(15) Сальник (ВНУТР. № 3)
(16) Кожух
(17) Подшипник
(18) Обжимочное кольцо
(19) Сальник (ВНЕШН.)
(20) Фоническое колесо
(21) Болт ступицы
(22) Ступица
(23) Осевая гайка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     13 (1.3, 9.4)
T2:     190 (19.4, 140)

ОБЩЕЕ ОПИСАНИЕ

DS-7

СИСТЕМА ВЕДУЩЕГО ВАЛА

C: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Перед установкой обжимочных колец нанесите достаточ-
ное количество масла для предотвращения повреждения и
деформации.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.

ОБЩЕЕ ОПИСАНИЕ

DS-8

СИСТЕМА ВЕДУЩЕГО ВАЛА

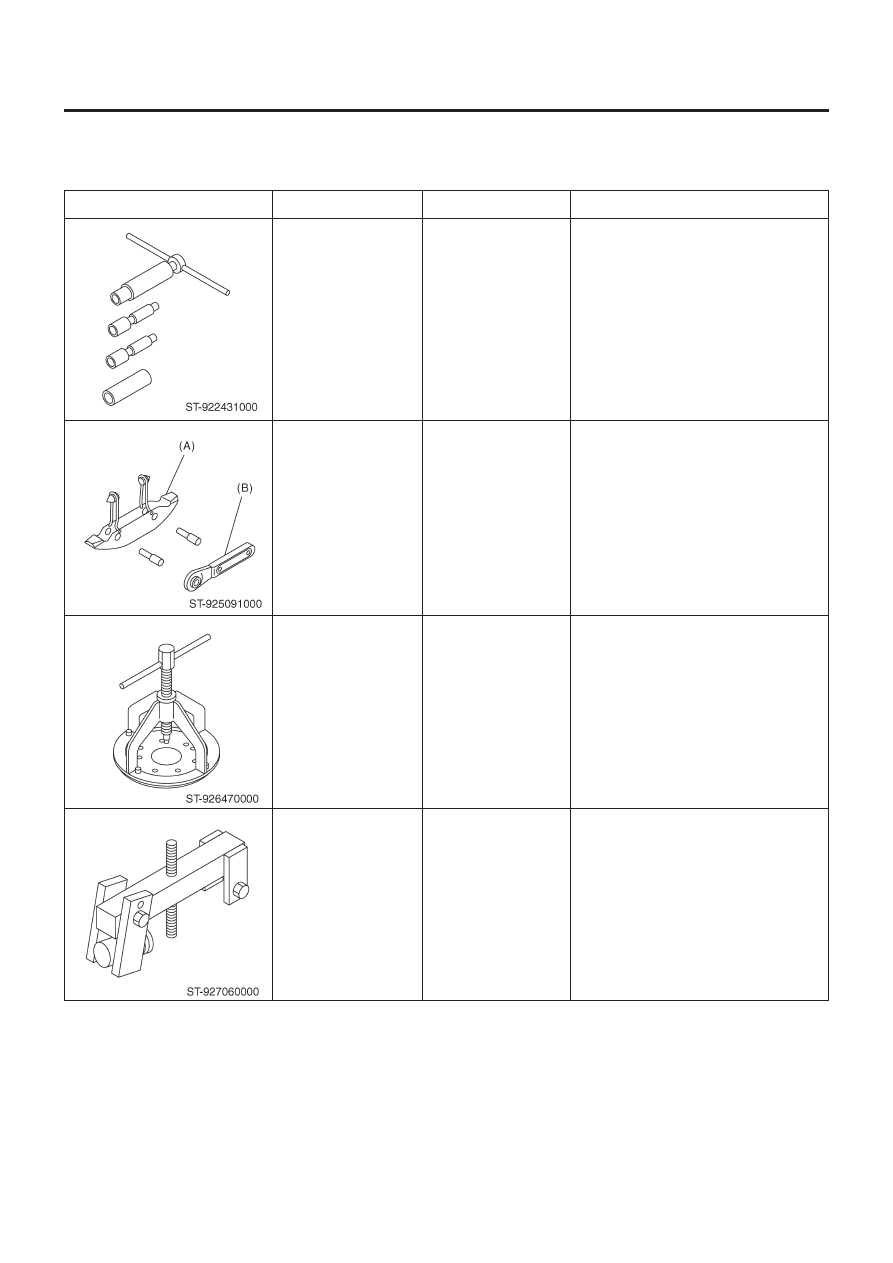

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

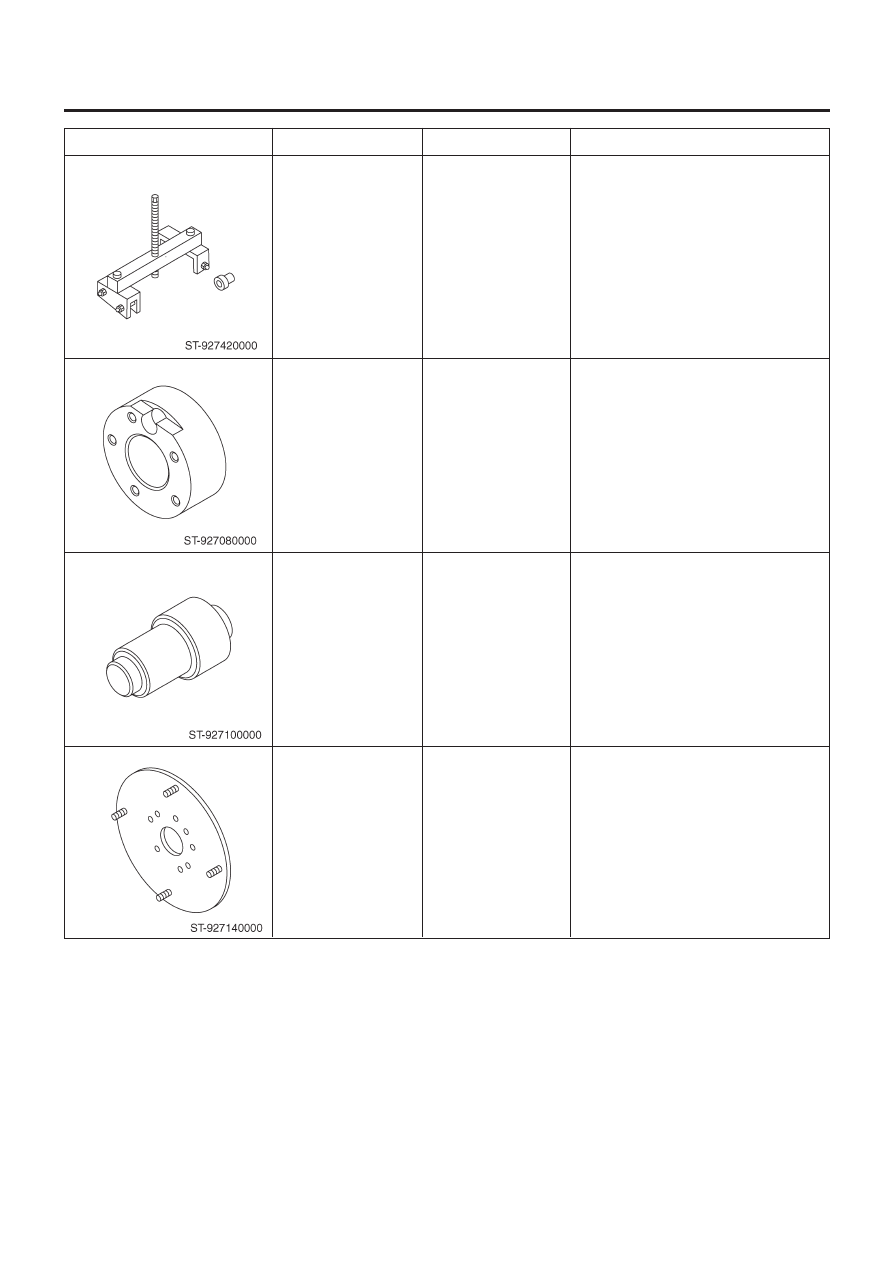

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

922431000

925091000

926470000

927060000

УСТАНОВЩИК
ОСЕВОГО ВАЛА

ИНСТРУМЕНТ
ДЛЯ ЗАТЯЖКИ ЛЕНТЫ

ВЫТЯГИВАТЕЛЬ
ОСЕВОГО ВАЛА

СЪЕМНИК СТУПИЦЫ

• Используется для установки осевого
вала в кожух.
• Используется с АДАПТЕРОМ
(927390000).

• Используется для затяжки ленты чехла.
(A) Зажимное приспособление для ленты
(B) Ключ с трещоткой

Используется для демонтажа осевого
вала.

• Используется для демонтажа передней
ступицы.
• Используется вместе с СТЕНДОМ
СТУПИЦЫ (927080000).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

DS-9

СИСТЕМА ВЕДУЩЕГО ВАЛА

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

927420000

927080000

927100000

927140000

СЪЕМНИК СТУПИЦЫ

СТЕНД СТУПИЦЫ

ВЫТЯГИВАТЕЛЬ
ПОДШИПНИКА

ВЫТЯГИВАЮЩАЯ
ПЛАСТИНА
ОСЕВОГО ВАЛА

• Используется для демонтажа задней
ступицы.
• Используется вместе с СТЕНДОМ
СТУПИЦЫ (927080000).

Используется для разборки и сборки
болта ступицы.

• Используется для разборки и сборки
подшипника переднего кожуха.
• Используется с СТЕНДОМ КОЖУХА
(927400000).

То же, что и пластина 2, включенная в
ВЫТЯГИВАТЕЛЬ ОСЕВОГО ВАЛА
(926470000).

ОПИСАНИЕ

ПОМЕТКИ
