ОБЩЕЕ ОПИСАНИЕ

DS-2

СИСТЕМА ВЕДУЩЕГО ВАЛА

1. Общее описание

A: СПЕЦИФИКАЦИИ

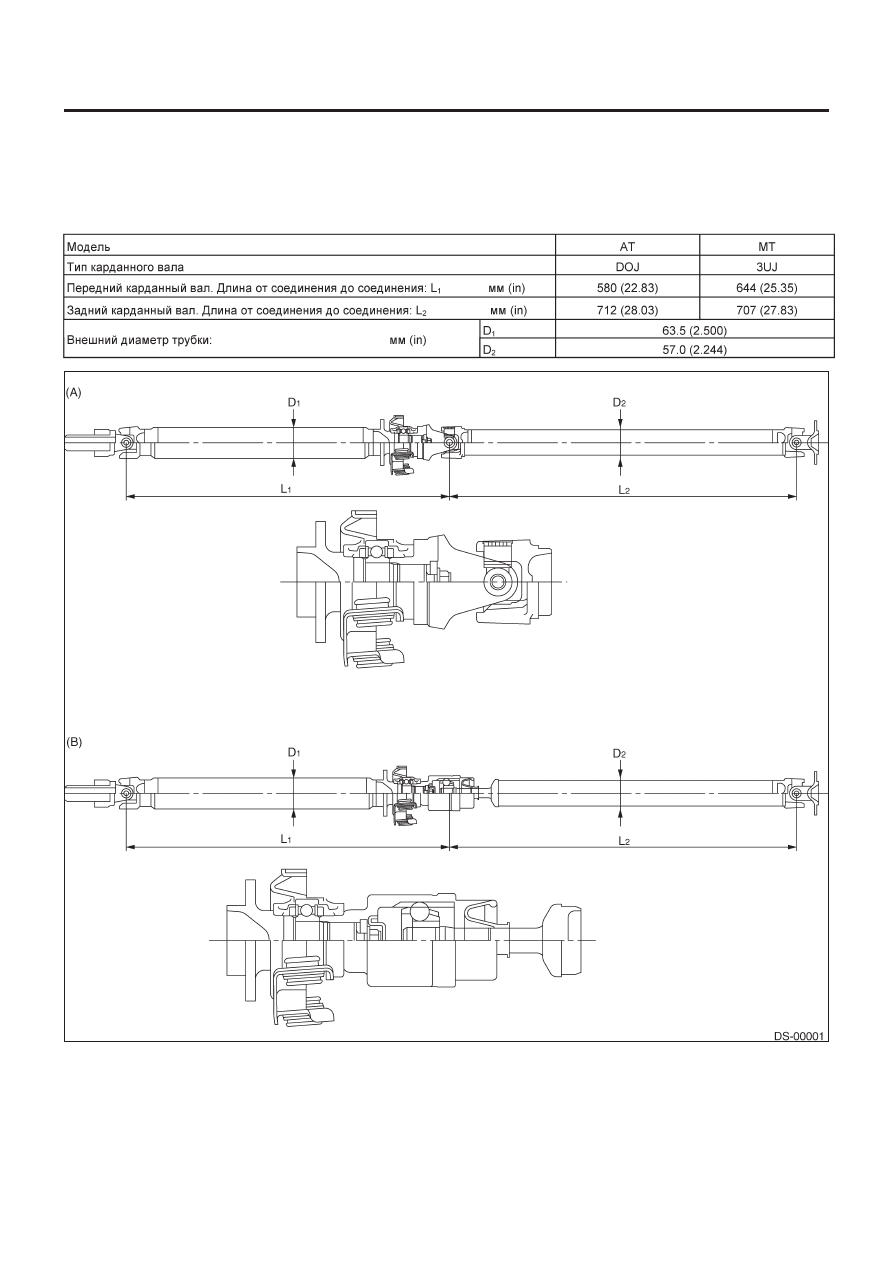

1.  КАРДАННЫЙ ВАЛ

(A)     Тип 3UJ (модель MT)

(B)     Тип DOJ (модель AT)

ОБЩЕЕ ОПИСАНИЕ

DS-3

СИСТЕМА ВЕДУЩЕГО ВАЛА

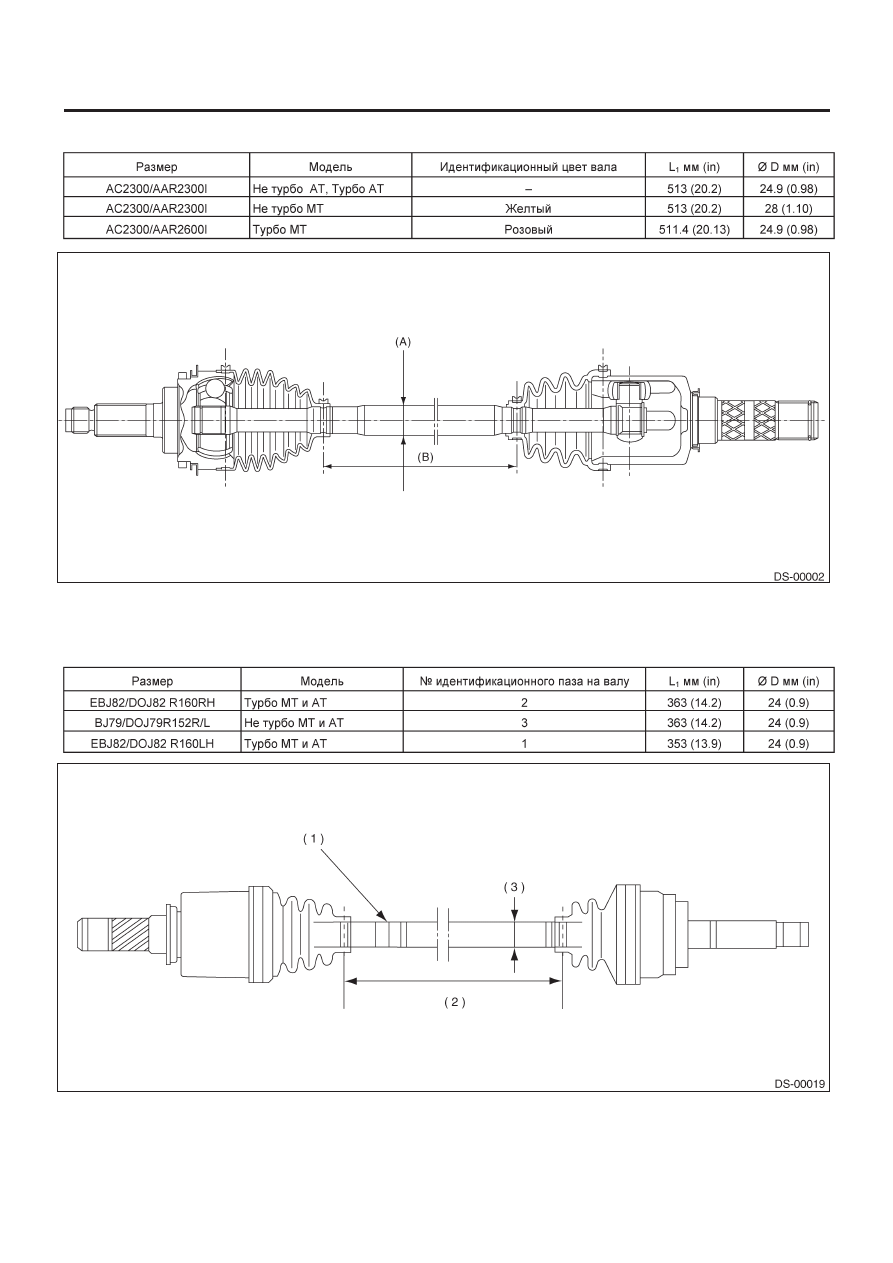

2.  УСТРОЙСТВО ПЕРЕДНЕГО ВЕДУЩЕГО ВАЛА

3.  УСТРОЙСТВО ЗАДНЕГО ВЕДУЩЕГО ВАЛА

(А)

∅ D мм (in)

(В)  L1 мм (in)

(А) Идентификационный паз

(В) L1 мм (in)

(С)

∅ D мм (in)

ОБЩЕЕ ОПИСАНИЕ

DS-4

СИСТЕМА ВЕДУЩЕГО ВАЛА

B: КОМПОНЕНТ

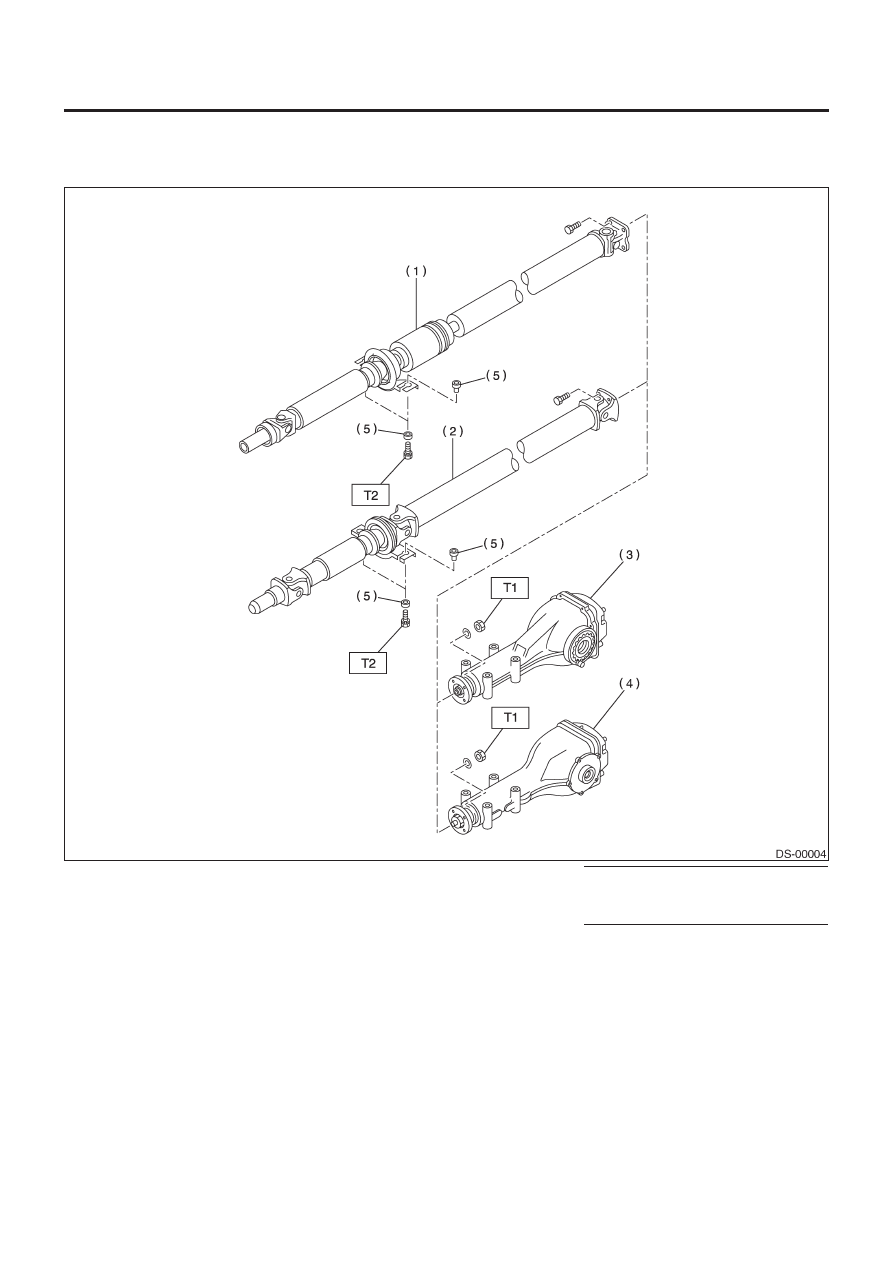

1.  КАРДАННЫЙ ВАЛ

(1) Карданный вал (тип DOJ)
(2) Карданный вал (тип 3UJ)
(3) Задний дифференциал (тип VA)

(4) Задний дифференциал (тип T)
(5) Втулка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    31( 3.2, 22.9)
T2:    52 (5.3, 38.3)

ОБЩЕЕ ОПИСАНИЕ

DS-5

СИСТЕМА ВЕДУЩЕГО ВАЛА

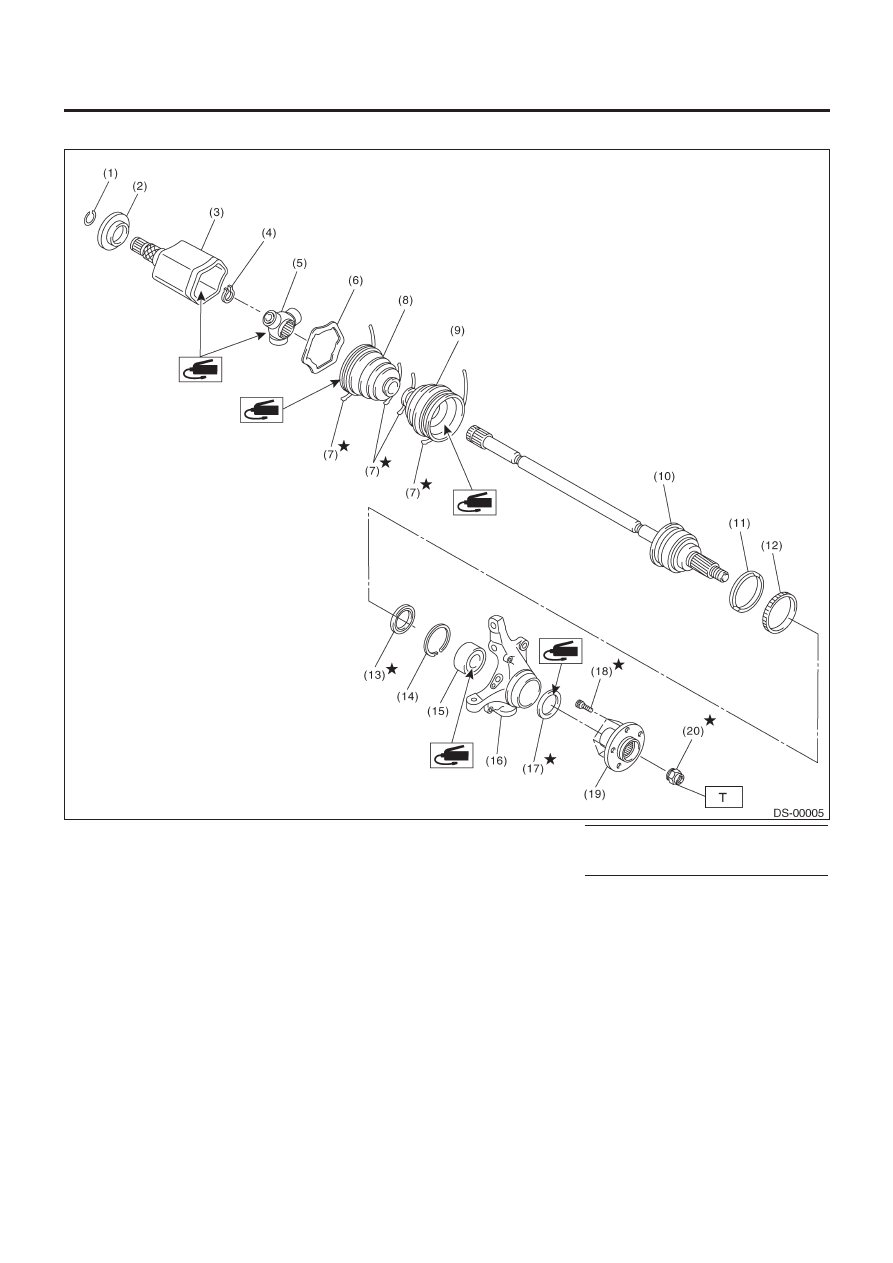

2. ПЕРЕДНЯЯ ОСЬ

(1) Пружинный фиксатор
(2) Лист водоотделителя (SFJ)
(3) Внешнее кольцо (SFJ)
(4) Обжимочное кольцо
(5) Крестовина
(6) Фиксатор
(7) Лента чехла
(8) Чехол (AARi)
(9) Чехол (AC)
(10) Устройство AC

(11) Фоническое колесо
(12) Лист водоотделителя
(13) Сальник (Внутренний)
(14) Обжимочное кольцо
(15) Подшипник
(16) Кожух
(17) Сальник (Внешний)
(18) Болт ступицы
(19) Ступица
(20) Осевая гайка

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

190 (19.4, 140)
